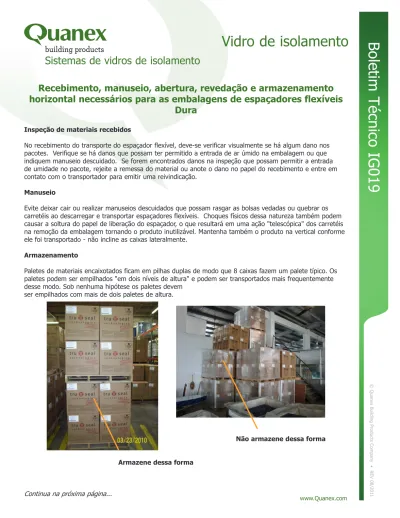

Recebimento, manuseio, abertura, revedação e armazenamento
horizontal necessários para as embalagens de espaçadores flexíveis
Dura
Inspeção de materiais recebidosNo recebimento do transporte do espaçador flexível, deve-se verificar visualmente se há algum dano nos pacotes. Verifique se há danos que possam ter permitido a entrada de ar úmido na embalagem ou que indiquem manuseio descuidado. Se forem encontrados danos na inspeção que possam permitir a entrada de umidade no pacote, rejeite a remessa do material ou anote o dano no papel do recebimento e entre em contato com o transportador para emitir uma reivindicação.
Manuseio
Evite deixar cair ou realizar manuseios descuidados que possam rasgar as bolsas vedadas ou quebrar os carretéis ao descarregar e transportar espaçadores flexíveis. Choques físicos dessa natureza também podem causar a soltura do papel de liberação do espaçador, o que resultará em uma ação "telescópica" dos carretéis na remoção da embalagem tornando o produto inutilizável. Mantenha também o produto na vertical conforme ele foi transportado - não incline as caixas lateralmente.
Armazenamento
Paletes de materiais encaixotados ficam em pilhas duplas de modo que 8 caixas fazem um palete típico. Os paletes podem ser empilhados "em dois níveis de altura" e podem ser transportados mais frequentemente desse modo. Sob nenhuma hipótese os paletes devem
ser empilhados com mais de dois paletes de altura.
Não armazene dessa forma
Armazene dessa forma
Continua na próxima página...
Boletim
Técnico IG019
www.Quanex.com
Vidro de isolamento
Sistemas de vidros de isolamento
© Quanex B uilding Pr oducts Compan y • REV 08/2011
Recebimento, manuseio, abertura, revedação e armazenamento
horizontal necessários para as embalagens de espaçadores flexíveis
Dura
Rotação do estoqueÉ recomendada a rotação adequada do estoque para garantir que o material do espaçador flexível em uso esteja novo e que todos os espaçadores sejam usados dentro de 12 meses da vida útil de prateleira. Para garantir que material novo esteja em uso, deve-se seguir estes procedimentos de armazenagem:
• não abra a embalagem do espaçador flexível até que o material seja necessário para a produção. • Após o espaçador flexível ter sido removido da bolsa de alumínio, vede-a novamente por um
período curto (durante a noite) ou coloque em meio tambor para armazenamento por um prazo maior. O meio tambor está disponível através do serviço ao cliente. Consulte os detalhes a seguir.
Abertura das caixas
• Corte a bolsa de forma limpa logo abaixo da linha de vedação do aquecimento (aprox. 2"/50 mm abaixo da parte superior da bolsa). Deve-se ter cuidado para evitar rasgos ou cortes irregulares. Isso garantirá a possibilidade de nova vedação adequada posteriormente. Esse procedimento se aplica a carretéis e discos.
• Abra cuidadosamente a bolsa tendo cuidado para não rasgá-la ou perfurá-la.
Remoção de um carretel
Coloque a caixa de lado e role lentamente o carretel para fora da embalagem em uma superfície limpa e regular do piso.
Boletim
Técnico IG019
B uilding Pr oducts Compan y • REV 08/2011Vidro de isolamento
Boletim
Técnico IG019
Recebimento, manuseio, abertura, revedação e armazenamento
horizontal necessários para as embalagens de espaçadores flexíveis
Dura
Cartão indicador de umidadeNo momento da fabricação do espaçador flexível é incluído um cartão indicador de umidade. Seu objetivo é confirmar que houve uma boa vedação contra entrada de umidade na bolsa através de uma alteração de cor no ponto indicador.
• ROSA indica que o espaçador flexível foi exposto à umidade OU que um tempo de recebimento muito curto do fabricante até o cliente ainda não permitiu que o cartão secasse e ficasse azul.
• AZUL indica que o espaçador flexível permanece protegido contra umidade. Se o cartão indicador estiver rosa, é possível que o espaçador flexível tenha sofrido uma perda da atividade do dessecante. A capaci-dade do dessecante do espaçador deve então ser verificada avaliando-se o desenvolvimento do ponto de orvalho conforme descrito no Boletim IG018 Quanex.
Nova vedação da embalagem do carretel para armazenagem horizontal de curto prazo
Observação: a descrição a seguir refere-se à armazenagem de curto prazo de carretéis ou embala-gens que serão usados todos os dias. Para armazenamento por longo prazo e/ou embalaembala-gens não usadas diariamente, consulte a próxima seção.
Abra a caixa original ou uma caixa adequadamente Posicione o carretel e role-o para trás marcada em sua lateral e posicione a bolsa aberta para dentro da bolsa.
dentro da bolsa.
Incline a caixa na vertical e pressione ao máximo para retirar o ar da bolsa. Enrole/dobre a bolsa o mais justo possível.
Coloque presilhas ou fita em toda a parte enrolada da bolsa. A embalagem está pronta para armazenagem.
Continua na próxima página...
Vidro de isolamento
www.Quanex.com © Quanex B uilding Pr oducts Compan y • REV 08/2011Recebimento, manuseio, abertura, revedação e armazenamento
horizontal necessários para as embalagens de espaçadores flexíveis
Dura
Remoção de um disco plano (apenas produtos sólidos)Remova o núcleo e o disco da caixa de papelão Remova o número desejado de discos planos
Nova vedação da caixa de discos para armazenagem por períodos curtos
Imediatamente após a remoção dos discos planos, pressione ao máximo o ar para removê-lo da bolsa e depois enrole/dobre a bolsa fechada o mais justo possível
Coloque as presilhas na parte enrolada/dobrada e armazene.
Boletim
Técnico IG019
B uilding Pr oducts Compan y • REV 08/2011Vidro de isolamento
Boletim
Técnico IG019
© Quanex B uilding Pr oducts Compan y • REV 08/2011Recebimento, manuseio, abertura, revedação e armazenamento
horizontal necessários para as embalagens de espaçadores flexíveis
Dura
Armazenamento horizontal de longo prazoResumo
O armazenamento adequado é essencial para garantir que o espaçador flexível Dura permaneça novo, isto é, que o dessecante integral fique protegido e que permaneça adequadamente em volta da ferramenta de distri-buição.
É necessário que todos os espaçadores que não estejam em uso sejam vedados em uma bolsa conforme descrito acima ou em meio tambor de aço (disponível através da Quanex IG Systems) ou equivalente. Esses
tambores devem ser mantidos na posição horizontal com uma tampa vedada corretamente no local adequado. A tampa deve ter uma junta na aba. Se estiver ausente, ela pode ser encomendada através
da Besten Equipment com o No. de peça PP905-116. Consulte as imagens abaixo para obter alguns métodos de armazenagem sugeridos.
Continua na próxima página...
Vidro de isolamento
Boletim
Técnico IG019
B uilding Pr oducts Compan y • REV 08/2011Vidro de isolamento
Quanex Building Products
6680 Parkland Boulevard Solon, OH 44139
Recebimento, manuseio, abertura, revedação e armazenamento
horizontal necessários para as embalagens de espaçadores flexíveis
Dura
Armazenamento horizontal dos espaçadores Dura PlatformComo alternativa o meio tambor pode ser transformado em um distribuidor de carretel.
Tempo de abertura
O tempo de abertura máxima recomendado para carretéis de espaçadores Dura após um ano da data de fabri-cação é de 168 horas. Todos os espaçadores devem ser usados antes de completarem um ano de idade.
O objetivo do armazenamento dos espaçadores Dura em um recipiente vedado é proteger o dessecante contido no produto contra uso prematuro devido à umidade do ar. No caso dos tamanhos usados mais comumente, o material normalmente é usado muito antes de qualquer quantia significativa de dessecante ser usada. Entre-tanto, os tamanhos usados menos comumente podem ser consumidos durante um período muito mais longo. Como esses carretéis podem permanecer abertos por todos os turnos de produção, os clientes devem calcular o "tempo aberto" como fornecido nos exemplos abaixo.
Exemplo
Considere um carretel de Dura Spacer de 3/8" que é usado normalmente duas vezes por semana em uma ope-ração de dois turnos. Como o carretel fica aberto para dois turnos de oito horas, duas vezes por semana, isto é, 2 x 8 h x 2 = 32 horas de exposição/semana. Com base no tempo máximo de abertura indicado acima o carretel em questão poderia ser usado por 5¼ semanas de trabalho antes de ultrapassar o máximo (168 h ÷ 32 = 5,25 semanas).
Se o mesmo carretel for usado todos os dias, mas apenas no turno diário, então o tempo máximo que o carretel pode ser usado é de 21 dias úteis, baseado em 21 x 8 = 168 horas.
Rev. No. Revisões feitas Data da rev.
2 Formatação 7-8-11
1 Data de reemissão 10-03 e 10-08
