TÓPICOS AVANÇADOS
EM REDES 2
Revisão sobre conceitos básicos em redes
Prof. Danilo Ricardo Barbosa de Araújo
Roteiro
•
Definições
•
Tipos de Rede
Definições
Definições
•
O que são redes de computadores?
LAN
Ethernet
WiFi
WWW
Internet
WAN
Definições
•
O que são redes de computadores?
•
“Conjunto de computadores
autônomos interconectados
por uma única tecnologia”
Definições
•
O que são redes de computadores?
LAN
WiFi
WWW
Internet
WAN
MAN
?
?
Definições
•
O que são sistemas distribuídos?
•
“Conjunto
de computadores independentes entre si que se
apresenta a seus usuários como um sistema único e
coerente”
•
“ Coleção de computadores autônomos
interconectados por uma
rede, com software projetado para produzir uma aplicação
integrada”
•
Exemplos:
•
A Internet
•
Uma Intranet (gerenciada por uma organização)
Definições
•
A Internet e uma internet:
•
Uma internet significa um conjunto de redes de computadores
interligadas
•
Existem inúmeras
internets
espalhadas por redes particulares
(interligando empresas, universidades ou residências)
•
A Internet se refere à internet global e pública, na qual são
oferecidos diversos serviços relacionados com:
Estatísticas Recentes da Internet
•
Algumas estatísticas da ITU (ICT-Eye)
19/09/2014 Introdução - Danilo R. B. de Araújo
9
Estatísticas Recentes da Internet
•
Algumas estatísticas da ITU (ICT-Eye)
ITU's ICT-Eye. Disponível em:
http://www.itu.int/net4/itu-d/icteye/
. Acessado em: 15/09/2014.
Uma pesquisa do IBGE
denominada PNAD
Hardware de rede
19/09/2014 Introdução - Danilo R. B. de Araújo
11
•
Elementos básicos:
•
Transmissor ou origem do sinal
•
Receptor ou destino do sinal
•
Interfaces de rede
•
Canal de comunicação
Transmissor
Interface de rede
Canal de
comunicação
Interface de rede
Quais as diferenças entre as redes?
•
As redes são classificadas de várias formas...
Tecnologia de
transmissão
Escala
Topologia
comutação
Método de
Tecnologias de transmissão...
•
Links de difusão:
•
Único canal de comunicação compartilhado
•
Pacote com endereço
•
O destinatário identifica que o dado é para ele de
imediato!
•
Exemplos:
•
Na vida real: quando falamos em uma sala com várias
pessoas e apenas uma delas é o destino da sua fala
•
Em redes: a comunicação entre o seu celular e um
roteador de rede sem fio
•
o canal de comunicação é compartilhado entre todos os
celulares que estão no ambiente
19/09/2014 UFRPE - Minucurso - Redes Sem Fio
13
Tecnologias de transmissão...
•
Links ponto a ponto:
•
Muitas conexões entre pares de máquinas e intermediários
•
Encontrar boas rotas!
•
Exemplo:
•
O sistema de entrega de cartas
•
Como uma carta Recife
São Paulo chega?
?
1
2
3
4
Cada rede possui uma escala...
WAN
–
Wide Area Network
MAN
–
Metropolitan Area Network
LAN
–
Local Area Network
PAN
–
Personal Area Network
19/09/2014 UFRPE - Minucurso - Redes Sem Fio
15
Cada rede possui uma escala...
Cada rede possui uma escala...
•
Exemplo de LAN:
Cada rede possui uma escala...
Cada rede pode ter uma topologia...
•
A
topologia
da rede é forma pela qual os nós da
rede estão conectados (fisicamente ou logicamente)!
19/09/2014 UFRPE - Minucurso - Redes Sem Fio
19
Anel
Malha Estrela Totalmente conectada
Cada rede pode ter uma topologia...
•
Como esta topologia pode ser analisada?
As redes multiponto comutam dados!
•
Estabelecimento de circuitos x comutação por pacotes
19/09/2014 UFRPE - Minucurso - Redes Sem Fio21
1
2
3
4
5
6
7
Pacotes
Host A
Como é o software das redes?
•
O software da rede é estruturado!
Camadas
Interfaces
Serviços
Protocolos
Um exemplo para entender melhor...
•
Dois filósofos de países longínquos querem se falar...
19/09/2014 UFRPE - Minucurso - Redes Sem Fio23
Eu falo
apenas hindú
Eu falo
apenas chinês
Eu falo hindú
e inglês
Eu falo chinês
e inglês
Eu falo inglês e
envio e-mails

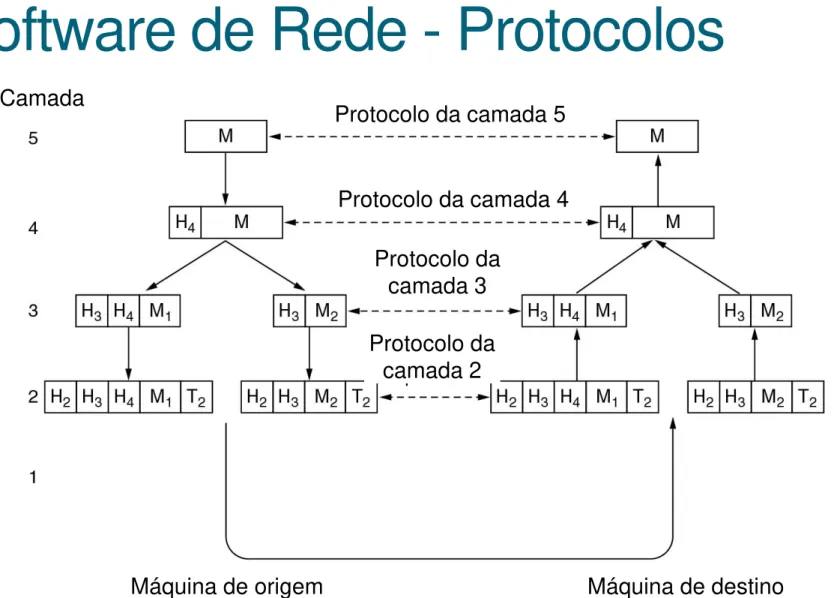

Software de Rede - Protocolos
Exemplo de fluxo de informações que admite a comunicação virtual na camada 5.
Figura adaptada de (Tanembaum, 2011).
Protocolo da camada 5
Protocolo da camada 4
Protocolo da
camada 3
Protocolo da
camada 2
Máquina de origem
Máquina de destino
Modelos de Referência
19/09/2014 Introdução - Danilo R. B. de Araújo
25
•
Modelo OSI
•
Proposta desenvolvida pela ISO (International
Standards Organization)
Modelos de Referência
•
OSI - Modelo com sete camadas:
•
Camada física:
foco na transmissão de bits brutos em um
canal
•
Enlace de dados:
transferência de quadros, controle de
fluxo e acesso ao meio
•
Camada de rede:
roteamento, congestão, QoS,
interconexão de redes heterogêneas
•
Camada de transporte:
entrega de pacotes de tamanhos
arbitrários fim a fim e livre de erros (erros aceitáveis)
•
Sessão:
estabelecimento de sessões entre usuários de
diferentes máquinas. Exemplo: continuar de onde parou
•
Apresentação:
permitir a troca de estruturas de dados em
nível mais alto (exemplo de registros de vendas)
•
Aplicação:
contém protocolos úteis para os usuários finais.
19/09/2014 Introdução - Danilo R. B. de Araújo
27
Modelo OSI. Figura adaptada de (Tanembaum, 2011).
Camada
Unidade
trocada
Protocolo de aplicação
Protocolo de apresentação
Protocolo de sessão
Protocolo de transporte
Limites da comunicação inter-redes
Modelos de Referência
•
Modelo TCP/IP original:
•
Usado para suprir necessidade de comunicação entre
redes heterogêneas na “avó” das WAN –
a ARPANET!
•
O nome leva os dois principais protocolos, o IP e o TCP
•
Modelo com 4 camadas:
•
Camada host-rede
vácuo
•
Camada inter-rede
comparação com entrega de
correspondências internacionais (foco: IP)
•
Camada de transporte: semelhante ao OSI (foco: TCP)
•
Sessão e apresentação não existem no TCP/IP
Modelos de Referência: TCP/IP
19/09/2014 Introdução - Danilo R. B. de Araújo
