(1)

REDES E SISTEMAS

INTERNET

Introdução

(2)

Roteiro

Definições

Tipos de Rede

Hardware e Software de Rede

(3)
(4)

Definições

O que são redes de computadores?

LAN

Ethernet

WiFi

WWW

Internet

WAN

(5)

Definições

O que são redes de computadores?

“Conjunto de computadores

autônomos interconectados

(6)

Definições

O que são redes de computadores?

LAN

WiFi

WWW

Internet

WAN

MAN

?

?

(7)

Definições

O que são sistemas distribuídos?

“Conjunto

de computadores independentes entre si que se

apresenta a seus usuários como um sistema único e

coerente”

“ Coleção de computadores autônomos

interconectados por uma

rede, com software projetado para produzir uma aplicação

integrada”

Exemplos:

A Internet

(8)

Definições

A Internet e uma internet:

Uma internet significa um conjunto de redes de computadores

interligadas

Existem inúmeras

internets

espalhadas por redes particulares

(interligando empresas, universidades ou residências)

A Internet se refere à internet global e pública, na qual são

oferecidos diversos serviços relacionados com:

(9)

Estatísticas Recentes da Internet

Algumas estatísticas da ITU (ICT-Eye)

(10)

Estatísticas Recentes da Internet

Algumas estatísticas da ITU (ICT-Eye)

(11)

Atividade para 22/09

Fazer um levantamento sobre a Internet no Brasil e

apresentar no dia 22/09 no formato de seminário!

Temas:

Tema 1: expor dados da Internet no Brasil, sob a perspectiva dos

usuários.

Analisar os usuários da Internet por faixa etária, renda, escolaridade,

etc.

Analisar dados sobre o tempo que cada usuário fica conectado

Tema 2: expor dados de acesso à Internet no Brasil, sob a ótica

das operadoras.

Analisar quais os serviços oferecidos por cada empresa (Internet fixa,

móvel, 3G, 4G)

Analisar a cobertura de cada operadora por região, etc.

Possíveis fontes: IBGE, Atlas das Telecomunicações no

(12)

Hardware de rede

Elementos básicos:

Transmissor ou origem do sinal

Receptor ou destino do sinal

Interfaces de rede

Canal de comunicação

Transmissor

Interface de rede

Canal de

comunicação

Interface de rede

(13)

Quais as diferenças entre as redes?

As redes são classificadas de várias formas...

Tecnologia de

transmissão

Escala

Topologia

comutação

Método de

(14)

Tecnologias de transmissão...

Links de difusão:

Único canal de comunicação compartilhado

Pacote com endereço

O destinatário identifica que o dado é para ele de

imediato!

Exemplos:

Na vida real: quando falamos em uma sala com várias

pessoas e apenas uma delas é o destino da sua fala

Em redes: a comunicação entre o seu celular e um

roteador de rede sem fio

o canal de comunicação é compartilhado entre todos os

celulares que estão no ambiente

(15)

Tecnologias de transmissão...

Links ponto a ponto:

Muitas conexões entre pares de máquinas e intermediários

Encontrar boas rotas!

Exemplo:

O sistema de entrega de cartas

Como uma carta Recife

São Paulo chega?

?

1

2

3

4

(16)

Cada rede possui uma escala...

WAN

Wide Area Network

MAN

Metropolitan Area Network

LAN

Local Area Network

PAN

Personal Area Network

até

1 metro

até

1 km

até

10 km

acima de

(17)

Cada rede possui uma escala...

(18)

Cada rede possui uma escala...

(19)

Cada rede possui uma escala...

(20)

Cada rede pode ter uma topologia...

A

topologia

da rede é forma pela qual os nós da

rede estão conectados (fisicamente ou logicamente)!

Anel

Malha Estrela Totalmente conectada

(21)

As redes multiponto comutam dados!

Estabelecimento de circuitos x comutação por pacotes

1

2

3

4

5

6

7

Pacotes

Host A

(22)

Como é o software das redes?

O software da rede é estruturado!

Camadas

Interfaces

Serviços

Protocolos

(23)

Um exemplo para entender melhor...

Dois filósofos de países longínquos querem se falar...

Eu falo

apenas hindú

Eu falo

apenas chinês

Eu falo hindú

e inglês

Eu falo chinês

e inglês

Eu falo inglês e

envio e-mails

(24)

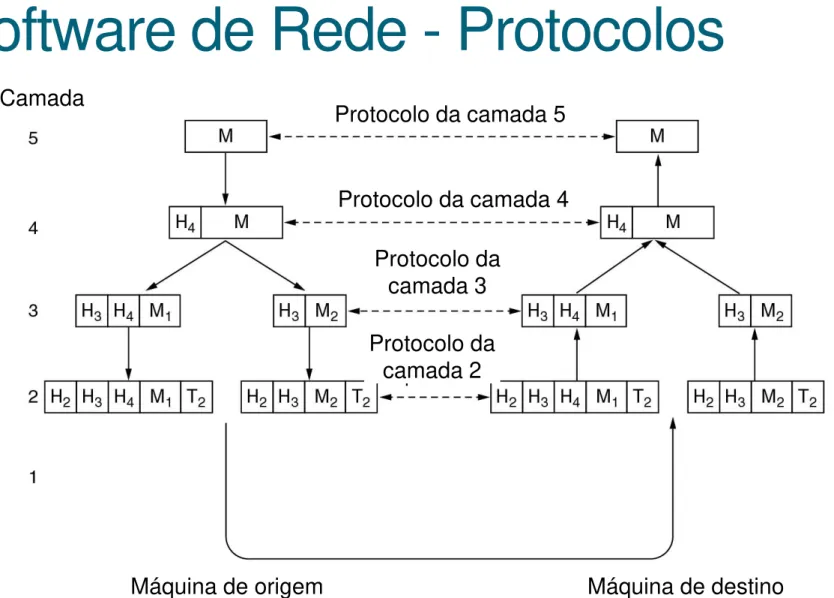

Software de Rede - Protocolos

Exemplo de fluxo de informações que admite a comunicação virtual na camada 5.

Figura adaptada de (Tanembaum, 2011).

Protocolo da camada 5

Protocolo da camada 4

Protocolo da

camada 3

Protocolo da

camada 2

(25)

Modelos de Referência

Modelo OSI

Proposta desenvolvida pela ISO (International

Standards Organization)

Conhecido também como ISO OSI (Open Systems

(26)

Modelos de Referência

OSI - Modelo com sete camadas:

Camada física:

foco na transmissão de bits brutos em um

canal

Enlace de dados:

transferência de quadros, controle de

fluxo e acesso ao meio

Camada de rede:

roteamento, congestão, QoS,

interconexão de redes heterogêneas

Camada de transporte:

entrega de pacotes de tamanhos

arbitrários fim a fim e livre de erros (erros aceitáveis)

Sessão:

estabelecimento de sessões entre usuários de

diferentes máquinas. Exemplo: continuar de onde parou

Apresentação:

permitir a troca de estruturas de dados em

nível mais alto (exemplo de registros de vendas)

Aplicação:

contém protocolos úteis para os usuários finais.

(27)

Modelo OSI. Figura adaptada de (Tanembaum, 2011).

Protocolo de aplicação

Protocolo de apresentação

Protocolo de sessão

Protocolo de transporte

Limites da comunicação inter-redes

(28)

Modelos de Referência

Modelo TCP/IP original:

Usado para suprir necessidade de comunicação entre

redes heterogêneas na “avó” das WAN –

a ARPANET!

O nome leva os dois principais protocolos, o IP e o TCP

Modelo com 4 camadas:

Camada host-rede

vácuo

Camada inter-rede

comparação com entrega de

correspondências internacionais (foco: IP)

Camada de transporte: semelhante ao OSI (foco: TCP)

Sessão e apresentação ausentes

(29)

Modelos de Referência: TCP/IP

HTTP, FTP, IMAP

Aplicação

TCP, UDP

Transporte

IP, ICMP

Rede

802.11, PPP

Enlace

RS-232, EIA-422

Física

Aplicação

Transporte

Rede

Enlace

Física

Computador A

Computador B

(30)

REDES E SISTEMAS

INTERNET

Introdução

Imagem

Figura adaptada de (Tanembaum, 2011).
