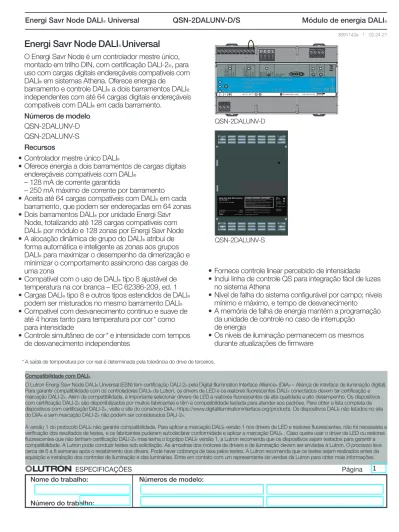

®ESPECIFICAÇÕES Página
Nome do trabalho: Número do trabalho:
Números de modelo:
Energi Savr Node DALI
®Universal
O Energi Savr Node é um controlador mestre único,
montado em trilho DIN, com certificação DALI-2®, para
uso com cargas digitais endereçáveis compatíveis com
DALI® em sistemas Athena. Oferece energia de
barramento e controle DALI® a dois barramentos DALI®
independentes com até 64 cargas digitais endereçáveis
compatíveis com DALI® em cada barramento.
Números de modelo QSN-2DALUNV-D QSN-2DALUNV-S Recursos
• Controlador mestre único DALI®
• Oferece energia a dois barramentos de cargas digitais
endereçáveis compatíveis com DALI®
– 128 mA de corrente garantida
– 250 mA máximo de corrente por barramento
• Aceita até 64 cargas compatíveis com DALI® em cada
barramento, que podem ser endereçadas em 64 zonas
• Dois barramentos DALI® por unidade Energi Savr
Node, totalizando até 128 cargas compatíveis com
DALI® por módulo e 128 zonas por Energi Savr Node
• A alocação dinâmica de grupo do DALI® atribui de
forma automática e inteligente as zonas aos grupos
DALI® para maximizar o desempenho da dimerização e
minimizar o comportamento assíncrono das cargas de uma zona
• Compatível com o uso de DALI® tipo 8 ajustável de
temperatura na cor branca – IEC 62386-209, ed. 1
• Cargas DALI® tipo 8 e outros tipos estendidos de DALI®
podem ser misturados no mesmo barramento DALI®
• Compatível com desvanecimento contínuo e suave de até 4 horas tanto para temperatura por cor * como para intensidade
• Controle simultâneo de cor * e intensidade com tempos de desvanecimento independentes
Compatibilidade com DALI®
O Lutron Energi Savr Node DALI® Universal (ESN) tem certificação DALI-2® pela Digital Illumination Interface Alliance® (DiiA® – Aliança de interface de iluminação digital).
Para garantir compatibilidade com os controladores DALI® da Lutron, os drivers de LED e os reatores fluorescentes DALI® conectados devem ter certificação e
marcação DALI-2®. Além da compatibilidade, é importante selecionar drivers de LED e reatores fluorescentes de alta qualidade e alto desempenho. Os dispositivos
com certificação DALI-2® são disponibilizados por muitos fabricantes e têm a compatibilidade testada para atender aos padrões. Para obter a lista completa de
dispositivos com certificação DALI-2®, visite o site do consórcio DiiA®: https://www.digitalilluminationinterface.org/products. Os dispositivos DALI® não listados no site
do DiiA® e sem marcação DALI-2® não podem ser considerados DALI-2®.
A versão 1 do protocolo DALI® não garante compatibilidade. Para aplicar a marcação DALI® versão 1 nos drivers de LED e reatores fluorescentes, não foi necessária a
verificação dos resultados de testes, e os fabricantes puderam autodeclarar conformidade e aplicar a marcação DALI® . Caso queira usar o driver de LED ou reatores
fluorescentes que não tenham certificação DALI-2® mas tenha o logotipo DALI® versão 1, a Lutron recomenda que os dispositivos sejam testados para garantir a
compatibilidade. A Lutron pode conduzir testes sob solicitação. As amostras dos motores de drivers e de iluminação devem ser enviadas à Lutron. O processo leva cerca de 6 a 8 semanas após o recebimento dos drivers. Pode haver cobrança de taxa pelos testes. A Lutron recomenda que os testes sejam realizados antes da aquisição e instalação dos controles de iluminação e das luminárias. Entre em contato com um representante de vendas da Lutron para obter mais informações.
• Fornece controle linear percebido de intensidade • Inclui linha de controle QS para integração fácil de luzes
no sistema Athena
• Nível de falha do sistema configurável por campo; níveis mínimo e máximo, e tempo de desvanecimento
• A memória de falha de energia mantém a programação da unidade de controle no caso de interrupção
de energia
• Os níveis de iluminação permanecem os mesmos durante atualizações de firmware
QSN-2DALUNV-S V D E Test Power Hi Temp
Ethernet DALI 1 DALI 2
IR
Photo Com
20 V Occ 20 V Com MUX MUX 24 V COM
IR
Photo Occ
Energi Savr Node QS QSNE-2DAL-D 230 V~ 50/60 Hz 100 mA www.lutron.com +44.(0)20.7680.4481 L N 1 1 2 2 3 3 4 4 QS 8 mm 0,5 N∙m N1771 Z096 ® MUX COM DA 1 DA 2 L N CCI Emergency R MUX
Energi Savr Node for DALI Type-8
QSN-2DALUNV-D COM CCI COM 243C IND.CONT.EQ. 243C IND.CONT.EQ. +44.(0)20.7702.0657 +1.844.LUTRON1 120 V~ 50 / 60 Hz 120 mA 230 V~ 50 / 60 Hz 80 mA lutron.com +91.124.4390130 Ta ≤ 65 °C 60/75 ºCCu Al 5.0 in-lb (0,6 N•m) 0.31 in(8,0 mm) Test | Prueba Tester Ta > 65 ºC NEC® Class 2 NEC® Class 2 IEC PELV QSN-2DALUNV-D Coopersburg, PA 18036, USA : QSN-2DALUNV-S 120 V 50 / 60 Hz 120 mA Max
Energi Savr Node DALI Universal
saving energysince 1961
| México | Mexique 24/7 Help | Ayuda | Aide: U.S.A., Canada, Caribbean | E.U.A., Canadá, Caribe | É.-U., Canada, Caraïbes : Mexico Others | Otros | Autres :
lutron.com 1.844.LUTRON1 +1.888.235.2910 +1.610.282.3800 Assembled in Mexico Ensamblado en México Assemblé en Mexique This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause interference. (2) This device must accept any interference, including interference that may cause undesired operation.
Type 1 Enclosure CCI IND. CONT. EQ. 243C
QS Link | Enclance | Liaison IEC PELV / NEC® Class 2 Clase 2 Classe 2| |
CAN ICES-5 (A)/NMB-5(A)
WARNING | ADVERTENCIA | AVERTISSEMENT :
Risk of Electric Shock. May Result in serious injury or death. More than one disconnect may be required to de-energize this device. Disconnect all power sources before servicing unit. Riesgo choque eléctrico. Puede resultar en lesiones graves o muerte. Puede necesitarse más de una desconexión para desenergizar este dispositivo. Desconecte todas las fuentes de alimentación antes de prestar servicio a la unidad. Risque d'électrocution. Peut causer le décès de la personne ou de graves lésions. Plus d’un débranchement peut être requis afin de proceder à la deconnection totale de l’unité. Débrancher toutes les sources d’énergie avant de procéder à l’entretien de cette unité.
Pollution Degree 2 Degré 2 de Pollution Grado 2 de Contaminación | |
* A saída de temperatura por cor real é determinada pela tolerância do drive de terceiros.
®ESPECIFICAÇÕES Página Nome do trabalho: Número do trabalho: Números de modelo:
Modelo de uso
LUTR ON LUTR ON LUTRO LUTRO N N R R LUTR ON VD E Test Power Hi TempEthernet DALI 1 DALI 2
IR
Photo Com
20 V Occ 20 VIRPhoto OccCom MUXMUX24 VCOM
Energi Savr Node QS
QSNE-2DAL-D 230 V~ 50/60 Hz 100 mA www.lutron.com +44.(0)20.7680.4481 LN 1 12 2 3 34 4 QS 8 mm 0,5 N∙m N1771 Z096 ® MUX COM DA 1DA 2 LN CCI Emergency R MUX
Energi Savr Node for DALI Type-8 QSN-2DALUNV-D COM CCICOM 243C IND.CONT.EQ. 243C IND.CONT.EQ. +44.(0)20.7702.0657 +1.844.LUTRON1 120 V~ 50/60 Hz 120 mA 230 V~ 50/60 Hz 80 mAlutron.com +91.124.4390130 Ta ≤ 65 °C 60/75 ºC Cu Al 5.0 in-lb (0,6 N•m) 0.31 in(8,0 mm) Test | Prueba Tester Ta > 65 ºC NEC® Class 2 NEC® Class 2 IEC PELV
Até 64 cargas digitais endereçáveis compatíveis
com DALI® em cada
barramento Linha QS DA 1 DA 2 Mecanismo de controle Unidade Energi Savr Node Interface de fechamento de contato QS Acessório de parede QS Para os dispositivos QS Comunicação sem fio QSM Sensor de ocupação
Radio Powr Savr (até 10 por QSM)
Sensor de luz natural Radio Powr Savr (até 10 por QSM) Controlador Pico Wireless (até 10 por QSM) Sensores de luz natural 1,2,3 Sensores de ocupação com fio 1,3 Nota: Vários QSMs podem ser
adicionados para aumentar o número de sensores sem fio e controladores sem fio.Pico.
Alimentação da linha QS
Mecanismo
de controle Mecanismo de controle Mecanismo de controle
1 Até 4 sensores com fio ou controladores sem fio Pico no total (de qualquer tipo) por QSM.
² O número máximo de sensores de luz natural (com e sem fio) que um módulo ESN suporta é quatro (1 por zona).
3 Nem todos os produtos exibidos estão disponíveis em todas as regiões.
120 V~ / 220-240 V~ Alimentação do controle QSN-2DALUNV-D/S Entradas da CCI e da CCI de emergência Processador Athena OU OU Transmissor de IV Acessório de parede com fio ou
receptores de IV (até 4) 1
®ESPECIFICAÇÕES Página Nome do trabalho: Número do trabalho: Números de modelo:
Especificações
Alimentação • QSN-2DALUNV-D: 120 / 220-240 V~ 50 / 60 Hz, máx. de 120 mA • QSN-2DALUNV-S: 120 V~ 50 / 60 Hz, máx. de 120 mA • A proteção contra raios atende ao padrão ANSI / IEEE62.31-1980. Suporta sobretensão de voltagem de até 6 000 V~ e de corrente de até 3 000 A
• Saída de barramento DALI®t: Garantia de corrente de
16 V- 128 mA, 250 mA de corrente máxima para cada barramento
Padrões
QSN-2DALUNV-D
• Os sistemas de qualidade da Lutron estão registrados na norma ISO 9001:2015
• IEC 60669-2-5
• Tem certificação DALI-2® – IEC 62386-101 e
IEC62386-103, ed.2 • Certificação NOM • ICES-3(B) / NMB-3(B) • FCC parte 15 • Listado na cULus • UL924 QSN-2DALUNV-S
• Os sistemas de qualidade da Lutron estão registrados na norma ISO 9001:2015 • Certificação NOM • ICES-3(B) / NMB-3(B) • FCC parte 15 • Listado na cULus • UL924
• Atende aos requisitos de uso em outros locais usados para ar ambiente (plenums), de acordo com o item
201 300.22(C)(3) do NEC®
• Atende aos requisitos de plenum do Código nacional predial canadense para espaços vazios usados como plenum em montagem de piso ou teto
Ambiente
• Temperatura operacional: 0 ºC a 40 ºC (32 ºF a 104 ºF) • A umidade relativa deve ser de <90%, sem condensação • Para uso somente em ambientes fechados
Terminais
• Cabeamento da rede elétrica: 1,0 mm2 a 4,0 mm2
(18 AWG a 12 AWG)
• Cabeamento do barramento DALI®: 0,5 mm2 a 4,0 mm2
(20 AWG a 12 AWG)
• Cabeamento da linha QS: 0,5 mm2 a 2,5 mm2
(20 AWG a 12 AWG)
• Cabeamento da CCI e da CCI de emergência: 0,5 mm2
a 1,5 mm2 (20 AWG a 16 AWG)
Montagem
QSN-2DALUNV-D
• Monte o modulo de forma que o ponto de calibração máximo seja de 75 ºC (167 ºF)
• Para montagem em painel IP20 (mínimo) classificado ou painel disjuntor com trilho DIN integrado e tampa
• 9 módulos DIN (161,7 mm)
• Para obter mais informações sobre montagem e instalação em painéis com trilho DIN integrado, veja a nota de aplicação Melhores práticas sobre trilho DIN (P / N 048466) no site www.lutron.com
QSN-2DALUNV-S
Nota: Monte a unidade Energi Savr Node em uma posição que possa ser facilmente localizada e acessada em caso de manutenção ou resolução de problemas • Monte o painel de forma que o ponto máximo de
calibração do módulo seja de 75 ºC (167 ºF) • Retire a tampa metálica externa do painel
• Monte verticalmente para garantir o resfriamento adequado Use 4 parafusos nos cantos do painel para montar a unidade com segurança
• Para ver sentidos diferentes de montagem, consulte a seção Montagem do QSN-2DALUNV-S neste documento
• A unidade tem 161,7 mm (6,375 pol) de largura x 60,6 mm (2,375 pol) de altura.
. . . continua na próxima página 3
®ESPECIFICAÇÕES Página
Nome do trabalho: Número do trabalho:
Números de modelo:
Especificações
(continuação)Exigências de programação e compatibilidade • O QSN-2DALUNV-D/S somente pode ser usado com o
sistema Athena.
• A configuração e a programação do Energi Savr Node
DALI® Universal é feita por meio do software Athena.
Barramentos DALI®
• Até 64 cargas DALI® compatíveis em cada barramento
podem ser endereçadas nas 64 zonas.
• A unidade Energi Savr Node tem fonte de alimentação de barramento integrada, garantindo corrente de 128 mA (máximo de 250 mA) para cada barramento.
• A unidade Energi Savr Node é um controlador mestre
único DALI® e, portanto, não pode haver nenhum outro
controlador ou sensor no mesmo barramento DALI®.
• Algumas cargas DALI® identificam polaridade. Consulte
as especificações do fabricante para informar-se sobre a
conexão adequada para o barramento DALI®.
• Proteção contra curto-circuito com reinicialização automática (atraso de desligamento de 610 ms com reinicialização em 3 segundos, seguida de atraso de desligamento de 800 ms, com nova tentativa em 160 ms).
Recursos de resolução de problemas
e manutenção
• Mantém memória redundante da programação do mecanismo de controle para facilitar a substituição do mecanismo único ou múltiplo.
• Após a instalação, o botão “TEST” (teste) verifica o
cabeamento DALI® em todas as luminárias.
®ESPECIFICAÇÕES Página Nome do trabalho: Número do trabalho: Números de modelo: V D E Test Power Hi Temp
Ethernet DALI 1 DALI 2
IR
Photo Com
20 V Occ 20 V Com MUX MUX 24 V COM
IR
Photo Occ
Energi Savr Node QS
QSNE-2DAL-D 230 V~ 50/60 Hz 100 mA www.lutron.com +44.(0)20.7680.4481 L N 1 1 2 2 3 3 4 4 QS 8 mm 0,5 N∙m N1771 Z096 ® MUX COM DA 1 DA 2 L N CCI Emergency R MUX
Energi Savr Node for DALI Type-8
QSN-2DALUNV-D COM CCI COM 243C IND.CONT.EQ. 243C IND.CONT.EQ. +44.(0)20.7702.0657 +1.844.LUTRON1 120 V~ 50 / 60 Hz 120 mA 230 V~ 50 / 60 Hz 80 mA lutron.com +91.124.4390130 Ta ≤ 65 °C 60/75 ºC Cu Al 5.0 in-lb (0,6 N•m) 0.31 in(8,0 mm) Test | Prueba Tester Ta > 65 ºC NEC® Class 2 NEC® Class 2 IEC PELV 60,6 mm (2,375 pol) 500-13431 Rev. B N1771 Z096 161,7 mm (6,375 pol) 89,7 mm (3,5 pol)
Visão geral dos terminais de cabeamento e dimensões mecânicas
Entrada da rede elétrica Barramento DALI® 1* Barramento DALI® 2* Linha QS
IEC PELV / NEC®
classe 2
IEC PELV / NEC® classe 2
* Faça o cabeamento do DALI® de acordo com os códigos elétricos locais
CCI de emergência CCI
1 2 3 4 5 6 7 8 9 0
®ESPECIFICAÇÕES Página Nome do trabalho: Número do trabalho: Números de modelo: V D E Test Power Hi Temp
Ethernet DALI 1 DALI 2
IR
Photo Com
20 V Occ 20 VIR Com MUXMUX 24 VCOM
PhotoOcc
Energi Savr Node QS
QSNE-2DAL-D 230 V~ 50/60 Hz 100 mA www.lutron.com +44.(0)20.7680.4481 LN 1 12 2 3 34 4 QS 8 mm 0,5 N∙m N1771 Z096 ® MUX COM DA 1DA 2 LN CCI Emergency R MUX
Energi Savr Node for DALI Type-8 QSN-2DALUNV-D COM CCI COM 243C IND.CONT.EQ. 243C IND.CONT.EQ. +44.(0)20.7702.0657+1.844.LUTRON1 120 V~ 50 / 60 Hz 120 mA 230 V~ 50 / 60 Hz 80 mA lutron.com +91.124.4390130 Ta ≤ 65 °C 60/75 ºC Cu Al 5.0 in-lb (0,6 N•m) 0.31 in(8,0 mm) Test | Prueba Tester Ta > 65 ºC NEC® Class 2 NEC® Class 2 IEC PELV V D E Test Power Hi Temp
Ethernet DALI 1 DALI 2
IR
Photo Com
20 V Occ 20 VIR Com MUXMUX 24 V COM
Photo Occ
Energi Savr Node QS
QSNE-2DAL-D 230 V~ 50/60 Hz 100 mA www.lutron.com +44.(0)20.7680.4481 LN 1 12 2 3 34 4 QS 8 mm 0,5 N∙m N1771 Z096 ® MUX COM DA 1DA 2 LN CCI Emergency R MUX
Energi Savr Node for DALI Type-8 QSN-2DALUNV-D COM CCI COM 243C IND.CONT.EQ. 243C IND.CONT.EQ. +44.(0)20.7702.0657 +1.844.LUTRON1 120 V~ 50 / 60 Hz 120 mA 230 V~ 50 / 60 Hz 80 mA lutron.com +91.124.4390130 Ta ≤ 65 °C 60/75 ºC Cu Al 5.0 in-lb (0,6 N•m) 0.31 in(8,0 mm) Test | Prueba Tester Ta > 65 ºC NEC® Class 2 NEC® Class 2 IEC PELV V D E Test Power Hi Temp
Ethernet DALI 1 DALI 2
IR
Photo Com
20 V Occ 20 V IR Com MUXMUX 24 V COM
Photo Occ
Energi Savr Node QS
QSNE-2DAL-D 230 V~ 50/60 Hz 100 mA www.lutron.com +44.(0)20.7680.4481 LN 1 12 2 3 34 4 QS 8 mm 0,5 N∙m N1771 Z096 ® MUX COM DA 1DA 2 LN CCI Emergency R MUX
Energi Savr Node for DALI Type-8 QSN-2DALUNV-D COM CCI COM 243C IND.CONT.EQ. 243C IND.CONT.EQ. +44.(0)20.7702.0657+1.844.LUTRON1 120 V~ 50 / 60 Hz 120 mA 230 V~ 50 / 60 Hz 80 mA lutron.com +91.124.4390130 Ta ≤ 65 °C 60/75 ºC Cu Al 5.0 in-lb (0,6 N•m) 0.31 in(8,0 mm) Test | Prueba Tester Ta > 65 ºC NEC® Class 2 NEC® Class 2 IEC PELV
Dimensões mecânicas
Todas as dimensões estão exibidas em mm (pol)
285,75 (11,25) 5,16 (0,20) de diâmetro 25,40 (1,00) 35,81 (1,41) 45,72 (1,80) 26,04 (1,03) 22,23 (0,88) 234,95 (9,25) 190,50 (7,50) 79,71 (3,14) 336,55 (13,25) Não use os orifícios laterais 1 2 3 4 5 6 7 8 9 0 6
®ESPECIFICAÇÕES Página Nome do trabalho: Número do trabalho: Números de modelo: V D E Test Power Hi Temp
Ethernet DALI 1 DALI 2
IR
Photo Com
20 V Occ 20 V IR Com MUX MUX 24 V COM Photo Occ
Energi Savr Node QS QSNE-2DAL-D 230 V~ 50/60 Hz 100 mA www.lutron.com +44.(0)20.7680.4481 L N 1 1 2 2 3 3 4 4 QS 8 mm 0,5 N∙m N1771 Z096 ® MUX COM DA 1 DA 2 L N CCI Emergency R MUX
Energi Savr Node for DALI Type-8
QSN-2DALUNV-D COM CCI COM 243C IND.CONT.EQ. 243C IND.CONT.EQ. +44.(0)20.7702.0657 +1.844.LUTRON1 120 V~ 50 / 60 Hz 120 mA 230 V~ 50 / 60 Hz 80 mA lutron.com +91.124.4390130 Ta ≤ 65 °C 60/75 ºCCu Al 5.0 in-lb (0,6 N•m) 0.31 in(8,0 mm) Test | Prueba Tester Ta > 65 ºC NEC® Class 2 NEC® Class 2 IEC PELV V DE Test Power Hi Temp Ethernet DALI 1 DALI 2 IR Photo Com 20 V 20 V Com MUX MUX 24 V
COM OccPhotoIR Occ
Energi Savr Node QS
QSNE-2DAL-D 230 V~ 50/60 Hz 100 mA www.lutr on.com +44.(0)20.7680.4481 NL 1 1 2 2 3 3 4 4 QS 8 mm ∙m0,5 N N1771 Z096 ® MUX COM DA 1 DA 2 L N CCI Emergency R MUX Energi Savr No de for DAL I Type-8 QSN-2DALUNV-D
COM COMCCI
24 3C IND .CON T.E Q.T.ED.CON3C IN24 Q. +44.(0)20.7702.0657 +1.844.LUTRON1 50 / 60 Hz 120 mA 50 / 60 Hz 80 mA 120 V~230 V~ lutron.com +91.124.4390130 Ta ≤ 65 °C 60/75 ºC Cu Al 0.31 in 5.0 in-lb (0,6 N•m) (8,0 mm) Test | Prueba Tester Ta > 65 ºC NEC® Class 2 NEC® Class 2 IEC PELV V DE Test Power Hi T emp Ether net DALI 1 DALI 2 IR Photo Com 20 V 20 V Com MUX MUX 24 V COM Occ IR Photo Occ
Energi Savr Node QSQSNE-2DAL-D 230 V~ 50/60 Hz 100 mA www
.lutr on.com +44.(0)20.7680.4481 L N 1 1 2 2 3 3 4 4 QS 8 mm 0,5 N ∙m N1771 Z096 ® MUX COM DA 1 DA 2 L N CCI Emergency R MUX En ergi Sa vr No de for DAL I Type-8 QSN-2DALUNV-D COM CCI COM 24 3C IND.C ONT.EQ. 24 3C IND.C ONT.EQ. +44.(0)20.7702.0657 +1.844.LUTRON1 120 V ~ 50 / 60 Hz 120 mA 230 V ~ 50 / 60 Hz 80 mA lutron.com +91.124.4390130 Ta ≤ 65 °C 60/75 ºC Cu Al 0.31 in 5.0 in-lb (0,6 N•m) (8,0 mm)
Test | Prueba Tester
Ta > 65 ºC NEC ® Class 2 NEC ® Class 2 IEC PEL V VDE Test Power Hi T emp Ether net DALI 1 DALI 2 IR Photo Com 20 V 20 V Com MUX MUX 24 V COM Occ IR Photo Occ
Energi Savr Node QS
QSNE-2DAL-D 230 V~ 50/60 Hz 100 mA www .lutr on.com +44.(0)20.7680.4481 L N 1 1 2 2 3 3 4 4 QS 8 mm 0,5 N ∙m N1771 Z096 ® MUX COM DA 1 DA 2 L N CCI Emergency R MUX En ergi Sa vr No de for DAL I Type-8 QSN-2DALUNV-D COM CCI COM 24 3C IND .CON T.EQ. 24 3C IND .CON T.EQ. +44.(0)20.7702.0657 +1.844.LUTRON1 120 V ~ 50 / 60 Hz 120 mA 230 V ~ 50 / 60 Hz 80 mA lutron.com +91.124.4390130 Ta ≤ 65 °C 60/75 ºC Cu Al 0.31 in 5.0 in-lb (0,6 N•m) (8,0 mm) Test | Prueba Tester Ta > 65 ºC NEC ® Class 2 NEC ® Class 2 IEC PEL V VD E Test Power Hi Temp
Ethernet DALI 1 DALI 2
IR
Photo Com 20 V Occ 20 VIR Com MUXMUX24 VCOM
PhotoOcc
Energi Savr Node QS
QSNE-2DAL-D 230 V~ 50/60 Hz 100 mA www.lutron.com +44.(0)20.7680.4481 LN 1 12 2 3 34 4 QS 8 mm 0,5 N∙m N1771 Z096 ® MUX COM DA 1DA 2 LN CCI Emergency R MUX
Energi Savr Node for DALI Type-8 QSN-2DALUNV-D COM CCICOM 243C IND.CONT.EQ. 243C IND.CONT.EQ. +44.(0)20.7702.0657+1.844.LUTRON1 120 V~ 50 / 60 Hz 120 mA 230 V~ 50 / 60 Hz 80 mA lutron.com +91.124.4390130 Ta ≤ 65 °C 60/75 ºC Cu Al 5.0 in-lb (0,6 N•m)0.31 in(8,0 mm) Test | Prueba Tester Ta > 65 ºC NEC® Class 2 NEC® Class 2 IEC PELV
Montagem do QSN-2DALUNV-S
• Somente para uso interno• Montagem em superfície
• Monte a unidade ESN em local que facilite sua localização e acesso, caso seja necessário fazer manutenção e resolver problemas.
• Monte verticalmente para garantir o resfriamento adequado. Use 4 parafusos nos cantos do painel para montar a unidade com segurança.
• A unidade gera calor, no máximo 24 BTUs / hora.
Sentido recomendado
Sentido alternativo
®ESPECIFICAÇÕES Página Nome do trabalho: Número do trabalho: Números de modelo: V D E Test Power Hi Temp
Ethernet DALI 1 DALI 2
IR
Photo Com
20 V Occ 20 V IR Photo Occ Com MUX MUX 24 V COM
Energi Savr Node QS QSNE-2DAL-D 230 V~ 50/60 Hz 100 mA www.lutron.com +44.(0)20.7680.4481 L N 1 1 2 2 3 3 4 4 QS 8 mm 0,5 N∙m N1771 Z096 ® MUX COM DA 1 DA 2 L N CCI Emergency R MUX
Energi Savr Node for DALI Type-8
QSN-2DALUNV-D COM CCI COM 243C IND.CONT.EQ. 243C IND.CONT.EQ. +44.(0)20.7702.0657 +1.844.LUTRON1 120 V~ 50 / 60 Hz 120 mA 230 V~ 50 / 60 Hz 80 mA lutron.com +91.124.4390130 Ta ≤ 65 °C 60/75 ºCCu Al 5.0 in-lb (0,6 N•m) 0.31 in(8,0 mm) Test | Prueba Tester Ta > 65 ºC NEC® Class 2 NEC® Class 2 IEC PELV
Cabeamento: Entrada da rede elétrica
Cabeamento da distribuição para a alimentação do barramento
• Desligue o disjuntor no painel de distribuição. • Conecte os cabos linha, neutro e os cabos de
alimentação linha/quente à unidade Energi Savr Node . Uso da iluminação de emergência
• Use somente alimentação normal (não essencial). • Quando a alimentação normal falhar, a unidade Energi
Savr Node não alimentará os barramentos DALI®.
Quando isso acontece, o mecanismo de controle energizado pela alimentação de emergência vai para o nível de falha do sistema (saída de luz completa por padrão).
Cabeamento da rede elétrica e separação de baixa voltagem
• A unidade Energi Savr Node foi projetada para separar o cabeamento da rede elétrica dos circuitos PELV. • Siga os códigos elétricos locais e nacionais adequados
para evitar violar as diretrizes exigidas de separação. V D E Test
Power Hi Temp
Ethernet DALI 1 DALI 2
IR
Photo Com
20 V Occ 20 V IR Photo Occ Com MUX MUX 24 V COM
Energi Savr Node QS
QSNE-2DAL-D 230 V~ 50/60 Hz 100 mA www.lutron.com +44.(0)20.7680.4481 L N 1 1 2 2 3 3 4 4 QS 8 mm 0,5 N∙m N1771 Z096 ® MUX COM DA 1 DA 2 L N CCI Emergency R MUX
Energi Savr Node for DALI Type-8
QSN-2DALUNV-D
COM CCI COM 243C IND.CONT.EQ. 243C IND.CONT.EQ. +44.(0)20.7702.0657 +1.844.LUTRON1 120 V~ 50 / 60 Hz 120 mA 230 V~ 50 / 60 Hz 80 mA lutron.com +91.124.4390130 Ta ≤ 65 °C 60/75 ºC Cu Al 5.0 in-lb (0,6 N•m) 0.31 in(8,0 mm) Test | Prueba Tester Ta > 65 ºC NEC® Class 2 NEC® Class 2 IEC PELVN
L
N
L
Painel de distribuição– Aterramento
– Neutro
– Rede elétrica / linha
120 / 220-240 V~
®ESPECIFICAÇÕES Página Nome do trabalho: Número do trabalho: Números de modelo: V D E Test Power Hi Temp
Ethernet DALI 1 DALI 2
IR
Photo Com
20 V Occ 20 V Com MUX MUX 24 V COM
IR
Photo Occ
Energi Savr Node QS QSNE-2DAL-D 230 V~ 50/60 Hz 100 mA www.lutron.com +44.(0)20.7680.4481 L N 1 1 2 2 3 3 4 4 QS 8 mm 0,5 N∙m N1771 Z096 ® MUX COM DA 1 DA 2 L N CCI Emergency R MUX
Energi Savr Node for DALI Type-8
QSN-2DALUNV-D COM CCI COM 243C IND.CONT.EQ. 243C IND.CONT.EQ. +44.(0)20.7702.0657 +1.844.LUTRON1 120 V~ 50 / 60 Hz 120 mA 230 V~ 50 / 60 Hz 80 mA lutron.com +91.124.4390130 Ta ≤ 65 °C 60/75 ºCCu Al 5.0 in-lb (0,6 N•m) 0.31 in(8,0 mm) Test | Prueba Tester Ta > 65 ºC NEC® Class 2 NEC® Class 2 IEC PELV
Cabeamento: barramento DALI
®A unidade Energi Savr Node fornecerá energia a cada
barramento DALI® de forma independente. Cada
barramento aceita no máximo 64 cargas digitais
endereçáveis compatíveis com DALI® por barramento.
Cabeamento doDALI®
• O cabeamento do DALI® não é SELV.
• O cabeamento do DALI® é tratado como voltagem da
rede elétrica e, portanto, pode estar no mesmo revestimento.
• Garanta que não exista mais do que 2 V de queda entre a unidade Energi Savr Node e o final do
barramento DALI®.
• Consulte todos os códigos elétricos nacionais e locais para saber os requisitos de separação.
Bitola dos cabos
Extensão máxima dos cabos do barramento compatíveis
com DALI® *
1,5 mm2 (16 AWG) 300 m (984 pés) 0,75 mm2 (20 AWG) 150 m (492 pés) 0,50 mm2 (22 AWG) 100 m (328 pés)
* Indica a extensão total dos cabos do DALI®.
DA 1 DA 2 NEC ® Class 2 NEC® Class 2 IEC PELV Ta ≤ 65 °C 65/75 ºC Cu Al Assembled in Mexico Assemblé aux Mexique Ensamblado en México Test | Prueba Tester Ta > 65 ºC 5 in-lb (0,6 N•m) L N MUX COM MUX 243C IND.CONT.EQ. 243C IND.CONT.EQ. +44.(0)20.7702.0657 +1.844.LUTRON1
LQSE-2DAL-D
120 V~ 50 / 60 Hz 120 mA 230 V~ 50 / 60 Hz 80 mA lutron.comHomeWorks QS
(8 mm) 5/16 inDA 1 (-)
DA 1 (+)
DA 2 (+)
DA
2 (-)
Barramento
DALI
®1
Barramento
DALI
®2
9®ESPECIFICAÇÕES Página Nome do trabalho: Número do trabalho: Números de modelo: V D E Test Power Hi Temp
Ethernet DALI 1 DALI 2
IR
Photo Com
20 V Occ 20 V Com MUX MUX 24 V COM
IR
Photo Occ
Energi Savr Node QS QSNE-2DAL-D 230 V~ 50/60 Hz 100 mA www.lutron.com +44.(0)20.7680.4481 L N 1 1 2 2 3 3 4 4 QS 8 mm 0,5 N∙m N1771 Z096 ® MUX COM DA 1 DA 2 L N CCI Emergency R MUX
Energi Savr Node for DALI Type-8
QSN-2DALUNV-D COM CCI COM 243C IND.CONT.EQ. 243C IND.CONT.EQ. +44.(0)20.7702.0657 +1.844.LUTRON1 120 V~ 50 / 60 Hz 120 mA 230 V~ 50 / 60 Hz 80 mA lutron.com +91.124.4390130 Ta ≤ 65 °C 60/75 ºCCu Al 5.0 in-lb (0,6 N•m) 0.31 in(8,0 mm) Test | Prueba Tester Ta > 65 ºC NEC® Class 2 NEC® Class 2 IEC PELV
Cabeamento: Linha QS
Cabeamento da linha QS (IEC PELV/NEC® classe 2)
• A linha se comunica usando cabeamento IEC PELV. • Siga todos os códigos locais e nacionais para fazer a
separação e a proteção adequada dos circuitos. • O cabeamento pode ser por derivação ou ligação
em série.
• A extensão total da linha QS não pode ultrapassar 610 m (2 000 pés).
Extensão do cabeamento
da linha QS Bitola dos cabos Disponibilizado pela Lutron em um cabo: *
Menos de 153 m (502 pés) Alimentação (terminais 1 e 2): 1 par de 1,0 mm2 (18 AWG) QS-CBL-LSZH (Baixa fumaça; sem halógeno) GRX-CBL-346S (não plenum) GRX-PCBL-346S (plenum) Dados (terminais 3 e 4): 1 par de 0,5 mm2 (22 AWG), trançado e protegido 153 m a 610 m (502 pés a 2 000 pés) Alimentação (terminais 1 e 2):
1 par de 4,0 mm2 (12 AWG) GRX-CBL-46L(não plenum)
GRX-PCBL-46L (plenum) Dados (terminais 3 e 4):
1 par de 0,5 mm2 (22 AWG),
trançado e protegido
* Varia conforme a região. Consulte as especificações do cabo.
• Use um par trançado e protegido de 0,5 mm2 (20 AWG)
para a linha de dados (MUX, _).
(1)
(2)
(3)
(4)
COM
N / C
MUX
MUX
DA 1
DA 2
NEC ® Class 2 NEC® Class 2 IEC PELV Ta ≤ 65 °C 65/75 ºC Cu Al Assembled in MexicoAssemblé aux Mexique Ensamblado en México Test | Prueba Tester Ta > 65 ºC 5 in-lb (0,6 N•m)
L
N
MUX
COM
MUX
243C IND.CONT.EQ. 243C IND.CONT.EQ.+44.(0)20.7702.0657
+1.844.LUTRON1
LQSE-2DAL-D
120 V~ 50 / 60 Hz 120 mA
230 V~ 50 / 60 Hz 80 mA
lutron.com
HomeWorks QS
(8 mm) 5/16 inNenhum fornece nem consome PDUs
®ESPECIFICAÇÕES Página
Nome do trabalho: Número do trabalho:
Números de modelo:
Cabeamento: Entradas de fechamento de contato
Cabeamento CCI de emergência (IEC PELV/NEC®
classe 2)
• O dispositivo anexado precisa fornecer um contato seco fechado ou saída de estado sólido.
• A entrada é protegida contra conexão incorreta de até 36 V-.
• A unidade Energi Savr Node com DALI® é enviada com
um barramento pré-instalado na entrada do fechamento de contato de emergência.
• O modo de emergência é ativado pela abertura do fechamento de contato de emergência. O barramento pré-instalado deve ser retirado para utilizar essa função. • Veja a nota Sistemas de iluminação de emergência
(P/N 048106) no site www.lutron.com para obter mais detalhes.
Cabeamento da CCI (IEC PELV/NEC® classe 2)
• O dispositivo anexado deve fornecer um fechamento de contato seco, saída de estado sólido, coletor aberto ou saída ativa baixa (NPN)/ativa alta (PNP).
– O coletor aberto NPN ou a voltagem ativa baixa em estado ON deve ter menos de 1 V- e cair 3,0 mA – O coletor fechado PNP ou a voltagem ativa alta em
estado ON deve ter mais de 12 V- e fonte 3,0 mA – As saídas devem ficar nos estados aberto ou
fechado por pelo menos 40 ms para serem reconhecidas pela unidade Energi Savr Node • Se houver alguma dúvida sobre se o dispositivo de
terceiros que gera essas saídas é compatível com essas especificações, entre em contato com o fabricante.
• A entrada tem proteção contra conexão incorreta de até 36 V-.
A logomarca da Lutron, Lutron, Quantum, Pico, GRAFIK Eye, seeTouch, Energi Savr Node e Radio Powr Savr são marcas comerciais ou registradas da Lutron Electronics Co., Inc. nos EUA e/ou em outros países. Todos os nomes de produtos, logomarcas e marcas são proprietários.
COM (10)
EMERG. (9)
V D ETest
Power
Hi Temp
Ethernet
DALI 1 DALI 2
IR
Com
20 V
Occ
20 V
Com
MUX
MUX
24 V
COM
IR
Occ
Energi Savr Node QS
QSNE-2DAL-D
230 V~ 50/60 Hz 100 mA www.lutron.com +44.(0)20.7680.4481L
N
1 1 2 2 3 3 4 4QS
8 mm 0,5 N∙m N1771 Z096 MUX COM DA 1 L N MUX Test | Prueba Tester Tc > 75 ºC NEC® Class 2 IEC PELV COM 4 5 COM CCI Man. Override 9 10HomeWorks Universal DALI Power Module
LQSE-2DALUNV-D
+44.(0)20.7702.0657
+1.844.LUTRON1
lutron.com
+91.124.4390130
lutron.com/ ChinaRohs 50 8,0 mm (5/16 in) 60 ºC / 75 ºC Cu Al 0,6 N•m (5.0 in-lb) DA 2220–240 V~ 50/60 Hz 80 mA 120 V~ 50/60 Hz 120 mA 243C IND.CONT.EQ. NEC Class 2 IEC PE ® LV NEC Class 2 IEC PE ® LV CCI Programmable
COM (5)
CCI (4)
1
2
3
4
5
6
7
8
9 10
V D E Test Power Hi TempEthernet DALI 1 DALI 2
IR
Photo Com
20 V Occ 20 V IR Photo Occ Com MUX MUX 24 V COM
Energi Savr Node QS QSNE-2DAL-D 230 V~ 50/60 Hz 100 mA www.lutron.com +44.(0)20.7680.4481 L N 1 1 2 2 3 3 4 4 QS 8 mm 0,5 N∙m N1771 Z096 ® MUX COM DA 1 DA 2 L N CCI Emergency R MUX
Energi Savr Node for DALI Type-8
QSN-2DALUNV-D COM CCI COM 243C IND.CONT.EQ. 243C IND.CONT.EQ. +44.(0)20.7702.0657 +1.844.LUTRON1 120 V~ 50 / 60 Hz 120 mA 230 V~ 50 / 60 Hz 80 mA lutron.com +91.124.4390130 Ta ≤ 65 °C 60/75 ºCCu Al 5.0 in-lb (0,6 N•m) 0.31 in(8,0 mm) Test | Prueba Tester Ta > 65 ºC NEC® Class 2 NEC® Class 2 IEC PELV 11
