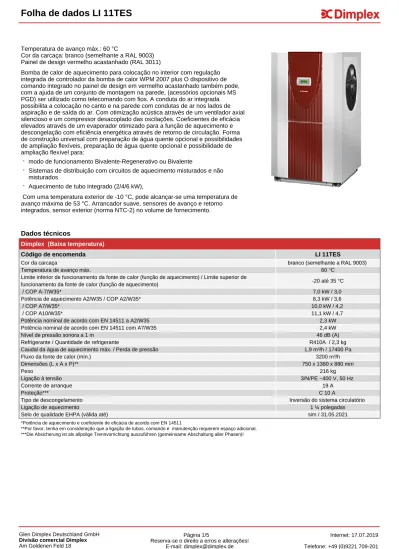

Folha de dados LI 11TES

(1)

Folha de dados LI 11TES

Temperatura de avanço máx.: 60 °C

Cor da carcaça: branco (semelhante a RAL 9003) Painel de design vermelho acastanhado (RAL 3011)

Bomba de calor de aquecimento para colocação no interior com regulação integrada de controlador da bomba de calor WPM 2007 plus O dispositivo de comando integrado no painel de design em vermelho acastanhado também pode, com a ajuda de um conjunto de montagem na parede, (acessórios opcionais MS PGD) ser utilizado como telecomando com fios. A conduta do ar integrada possibilita a colocação no canto e na parede com condutas de ar nos lados de aspiração e de saída do ar. Com otimização acústica através de um ventilador axial silencioso e um compressor desacoplado das oscilações. Coeficientes de eficácia elevados através de um evaporador otimizado para a função de aquecimento e descongelação com eficiência energética através de retorno de circulação. Forma de construção universal com preparação de água quente opcional e possibilidades de ampliação flexíveis, preparação de água quente opcional e possibilidade de ampliação flexível para:

- modo de funcionamento Bivalente-Regenerativo ou Bivalente

- Sistemas de distribuição com circuitos de aquecimento misturados e não misturados

- Aquecimento de tubo integrado (2/4/6 kW),

Com uma temperatura exterior de -10 °C, pode alcançar-se uma temperatura de avanço máxima de 53 °C. Arrancador suave, sensores de avanço e retorno integrados, sensor exterior (norma NTC-2) no volume de fornecimento.

Dados técnicos

Dimplex (Baixa temperatura)

Código de encomenda LI 11TES

Cor da carcaça branco (semelhante a RAL 9003)

Temperatura de avanço máx. 60 °C

Limite inferior de funcionamento da fonte de calor (função de aquecimento) / Limite superior de

funcionamento da fonte de calor (função de aquecimento) -20 até 35 °C

/ COP A-7/W35* 7,0 kW / 3,0

Potência de aquecimento A2/W35 / COP A2/W35* 8,3 kW / 3,6

/ COP A7/W35* 10,0 kW / 4,2

/ COP A10/W35* 11,1 kW / 4,7

Potência nominal de acordo com EN 14511 a A2/W35 2,3 kW

Potência nominal de acordo com EN 14511 com A7/W35 2,4 kW

Nível de pressão sonora a 1 m 46 dB (A)

Refrigerante / Quantidade de refrigerante R410A / 2,3 kg

Caudal da água de aquecimento máx. / Perda de pressão 1,9 m³/h / 17400 Pa

Fluxo da fonte de calor (mín.) 3200 m³/h

Dimensões (L x A x P)** 750 x 1360 x 880 mm

Peso 216 kg

Ligação à tensão 3/N/PE ~400 V, 50 Hz

Corrente de arranque 19 A

Proteção*** C 10 A

Tipo de descongelamento Inversão do sistema circulatório

Ligação de aquecimento 1 ¼ polegadas

Selo de qualidade EHPA (válida até) sim / 31.05.2021

*Potência de aquecimento e coeficiente de eficácia de acordo com EN 14511

**Por favor, tenha em consideração que a ligação de tubos, comando e manutenção requerem espaço adicional. ***Die Absicherung ist als allpolige Trennvorrichtung auszuführen (gemeinsame Abschaltung aller Phasen)!

Internet: 17.07.2019 Telefone: +49 (0)9221 709-201 Glen Dimplex Deutschland GmbH

Divisão comercial Dimplex Am Goldenen Feld 18 95326 Kulmbach

Página 1/5

Reserva-se o direito a erros e alterações! E-mail: [email protected]

(2)

Acessórios do sistema LI 11TES

Descrição Cód. de encom. Número do artigo Exemplo

unidade Unidade Preço

Bomba de calor

Tira elástica isolante para colocar para calçar SYL 250 352260 1 Compensador de borracha de fole duplo DN 32 KOMP 32 362060

Filtro de sujidade DN 32 SMF 32 362140

Acessórios para as fontes de calor

Conduta de ar reta - 600 LKL 600A 364630 1

Conjunto de conexão VSLK 600 367680

Conduta de ar 90° arco LKB 600A 366150 1

Conjunto de conexão VSLK 600 367680

Vedante 600 DMK 600 340270 1

Cobertura de desvio de ar LUH 600 358620

Grelha de proteção contra a chuva para LI RSG 600 340230 2 Acessórios hidráulicos

Conjunto de ligações de mangueira para água de aquecimento SAS 110 340330 1 Depósito de inércia inferior 140 l para LI 11-20 PSP 140E 353970 1 Aquecedor de imersão 4,5 kW; ~230 V CTHK 630 363610 Aquecedor de imersão 2,0 kW; ~230 V CTHK 631 336180 Aquecedor de imersão 2,9 kW; ~400 V CTHK 632 335910 Aquecedor de imersão 4,5 kW; ~400 V CTHK 633 322140 1 Aquecedor de imersão 6,0 kW; ~400 V CTHK 634 322150 Aquecedor de imersão 7,5 kW; ~400 V CTHK 635 322160 Aquecedor de imersão 9,0 kW; ~400 V CTHK 636 322170 Depósito de inércia vertical 100 l* PSW 100 351090 Depósito de inércia vertical 200 l* PSW 200 339830 Distribuidor compacto com válvula antitransbordamento* KPV 25 346590

Distribuidor diferencial duplo sem pressão DDV 25 358390 1 Módulo de água quente / módulo de circuito de aquecimento não

misturado WWM 25 346600 1

Módulo para circuito de aquecimento misturado com sensor de

temperatura MMH 25 348640

Misturadora dos módulos para equipamentos bivalentes MMB 25 348880

Chave esférica de 3 vias DN 25* DWK 25 364680

Wellflex de aço inoxidável DN 32 pré-confecionado VSE 32-50 362520 Wellflex de aço inoxidável DN 32 pré-confecionado VSE 32-100 362530 Wellflex de aço inoxidável DN 32 pré-confecionado VSE 32-150 362540 Wellflex de aço inoxidável DN 32 pré-confecionado VSE 32-200 362550 Wellflex de aço inoxidável DN 32 pré-confecionado VSE 32-300 362560 Módulo de tubos para o aquecedor de imersão* HDLR 450 337450 Acessórios Preparação de água quente

Torre hidráulica sem regulação* HWK 332 362360

Reservatório de água quente 300 l com sensor de temperatura WWSP 335 376760 1 Aquecimento flangeado para água quente FLH 60 338060

Aquecimento flangeado para água quente FLHU 70 338070 1 Aquecimento flangeado FLH 25M FLH 25M 349430

Combinação de válvula de segurança SVK 852 326660 Reservatório de água quente 400 l com sensor de temperatura* WWSP 442 372840 Design do reservatório de água quente com revestimento em chapa

e sensor de temperatura* WWSP 442E 353370

Reservatório solar 500 l para bomba de calor* WWSP 540

SOL 361090

Reservatório combinado aquecimento & preparação de água

quente* PWS 332 348620

Reservatórios combinados para aquecimentos e caudal central do

aquecimento de água potável* PWD 750 349100

Módulo da bomba DN 25 para a ligação direta do reservatório de

água quente WPG 25 356030 1

Acessórios técnicos para regulação

Ampliação para uma ligação de rede Ethernet NWPM 356960 Ampliação para uma ligação bus KNX/EIB KNX WPM 376350 Ampliação para uma ligação com os tubos modbus LWPM 410 339410 Grupo de relés para a piscina/indicação de falha à distância RBG WPM 339700 Telecomando para controlador da bomba de calor WPM AP PGD 356570

Página 2/5

(3)

Acessórios do sistema LI 11TES

Descrição Cód. de encom. Número do artigo Exemplo

unidade Unidade Preço

2006/2007/EconPlus/R*

Sensor da temperatura exterior com carcaça FG 3115 336620 Sensor de temperatura NTC-10 com invólucro de metal NTC-10M 363600

Contador de quantidade de calor WMZ 25 358220

* Outros acessórios específicos disponíveis / necessários Observações:

Os componentes recomendados para a condução do ar estão de acordo com uma colocação em cantos com aspiração através do saguão e com extracção acima do nível do solo.

Informação importante:

A combinação dos componentes e os números de unidades indicados constituem um sistema que serve apenas como exemplo, que tem de ser verificado e, caso necessário, adaptado individualmente. O dimensionamento da bomba deve ser verificado de acordo com a perda de pressão do sistema e caudal mínimo da água de aquecimento da bomba de calor.

Página 3/5

(4)

Bomba de calor ar/água, Esquema de integração, Bomba de calor e aquecedor de imersão

NOTA:

A integração hidráulica apresentada constitui uma representação esquemática dos componentes necessários para o funcionamento e serve como ajuda para o próprio planeamento a ser executado. A atualização pode ser consultada a qualquer altura em

www.dimplex.de/einbindungen/. A representação não contém todos os dispositivos de segurança e os componentes para manter a pressão constante que são necessários de acordo com a DIN EN 12828, assim como unidades de fecho adicionais eventualmente necessárias para a manutenção e serviço. As

configurações do controlador da bomba de calor e a regulação externa eventualmente existente têm de ser adaptados a este esquema de integração. Eventualmente é

necessário efetuar uma atualização do software!

Internet: 17.07.2019 Esquema de integração: 10231020 Telefone: +49 (0)9221 709-201 Glen Dimplex Deutschland GmbH

Página 4/5

(5)

Bomba de calor ar/água, Esquema de integração, Bomba de calor e aquecedor de imersão

Legenda:

1. Bomba de calor 1.1 Bomba de calor ar/água 1.2 Bomba de calor terra/água 1.3 Bomba de calor água/água 1.4 Bomba de calor ar/água reversível 1.5 Bomba de calor terra/água reversível 1.6 Bomba de calor água/água reversível 1.7 Bomba de calor ar/água design separado 2. Controlador da bomba de calor

3. Depósito de inércia em série 3.1 Depósito de inércia

4. Reservatório de água quente 5. Permutador de calor da piscina

6. Estação de arrefecimento passiva com regulador de arrefecimento N6 7. Aquecimento e arrefecimento estável ou dinâmico

8. Ventiloconvetor com ligação de 4 condutas 9. Circuito de arrefecimento puro

10. Circuito de aquecimento puro 13. Fonte de calor

15. Torre hidráulica

16. Proteção anti-queimadura 17. Torre hídrica HWK 332

Sistema de distribuição de água quente:

DDV 25 Distribuidor diferencial sem pressão duplo (até 2,0 m³/h)* DDV 32 Distribuidor diferencial sem pressão duplo (até 2,5 m³/h)* EB KPV Módulo de ampliação para distribuidor compacto (até 2,0 m³/h)* KPV 25 Distribuidor compacto com válvula anti-transbordamento (até 1,3 m³/h)*

em combinação com EB KPV (até 2,0 m³/h)* MMB 25 Módulo de mistura bivalente (até 2,0 m³/h)* MMH 25 Módulo de mistura circuito de aquecimento VTB 25 Barra de distribuição (até 2,5 m³/h)*

WWM 25 Módulo de água quente / circuito de aquecimento não misturado (até 2,5 m³/h)*

* Caudal máximo da água de aquecimento recomendado

Termia solar:

SST 25 Grupo solar SOLPU 1 Grupo solar SOLCU 1 Regulador solar

T1 Sensor de temperatura (sensor coletor) T2 Sensor de temperatura (reservatório 1)

T3 Sensor de temperatura (reservatório 2 / função de indicação opcional)

B3 Termóstato para água quente B4 Termóstato para piscina B7 Termóstato circuito primário E9 Aquecimento flangeado água quente

E10 Segundo gerador de calor (2° gerador de calor) E10.1 Aquecedor de imersão

E10.2 Caldeira a gás/óleo E10.3 Caldeira a petróleo sólido E10.5 Sistema solar

F7 Monitorização da temperatura de segurança F10 Interruptor de caudal

K20 Contactor 2° gerador de calor

K21 Contactor aquecedor de imersão-água quente M11 Bomba primária função de aquecimento M12 Bomba primária função de arrefecimento

M13 Bomba de circulação de aquecimento circuito principal

M14 Bomba de circulação de aquecimento 1° circuito de aquecimento/arrefecimento dinâmico M15 Bomba de circulação de aquecimento 2.° circuito de aquecimento/arrefecimento estático M16 Bomba de circulação auxiliar

M17 Bomba de circulação de arrefecimento M18 Bomba de circulação de água quente M19 Bomba de circulação água da piscina

M20 Bomba de circulação de aquecimento 3.° circuito de aquecimento/arrefecimento estático M21 Misturador 3.° circuito de aquecimento/arrefecimento/bivalente

M22 Misturador 2.° circuito de aquecimento/arrefecimento

M25 Bomba de circulação para aquecimento e preparação de água quente N1 Regulador de aquecimento

N2 Regulador de arrefecimento para bombas de calor reversíveis N3 Sondas ambiente

N12 Regulador solar (pelo construtor) N17.1 Módulo de arrefecimento geral N17.2 Módulo de arrefecimento ativo N17.3 Módulo de arrefecimento passivo N17.4 Módulo solar WPM Econ SOL R1 Sensor da parede exterior R2 sensor de retorno R3 sensor de água quente

R4 Sensor de retorno água de arrefecimento R5 Sensor de temperatura 2° circuito de aquecimento R9 Sensor de avanço (proteção contra geada) R11 Sensor de avanço água de arrefecimento

R13 Sensor de temperatura 3° circuito de aquecimento / Bivalente-Regenerativo SMF Coletor de sujidade

TC Regulador temperatura ambiente Y5 Válvula distribuidora de três vias Y6 Válvula de duas vias

Y7 Válvula misturadora de três vias

Y8 Válvula de três vias (tempo de fecho máx 10 seg.) Y12 Válvula de comutação de quatro vias externa Y13 Válvula de comutação de 3 vias

Internet: 17.07.2019 Esquema de integração: 10231020 Telefone: +49 (0)9221 709-201 Glen Dimplex Deutschland GmbH

Página 5/5
