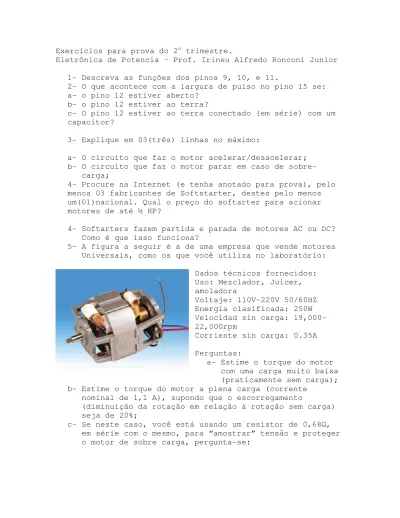

Exercícios para prova do 2o trimestre.

Eletrônica de Potencia – Prof. Irineu Alfredo Ronconi Junior

1- Descreva as funções dos pinos 9, 10, e 11.

2- O que acontece com a largura de pulso no pino 15 se: a- o pino 12 estiver aberto?

b- o pino 12 estiver ao terra?

c- O pino 12 estiver ao terra conectado (em série) com um capacitor?

3- Explique em 03(três) linhas no máximo:

a- O circuito que faz o motor acelerar/desacelerar; b- O circuito que faz o motor parar em caso de

sobre-carga;

4- Procure na Internet (e tenha anotado para prova), pelo menos 03 fabricantes de Softstarter, destes pelo menos um(01)nacional. Qual o preço do softarter para acionar motores de até ½ HP?

4- Softarters fazem partida e parada de motores AC ou DC? Como é que isso funciona?

5- A figura a seguir é a de uma empresa que vende motores Universais, como os que você utiliza no laboratório:

Dados técnicos fornecidos: Uso: Mezclador, Juicer, amoladora

Voltaje: 110V~220V 50/60HZ Energía clasificada: 250W Velocidad sin carga: 19,000-22,000rpm

Corriente sin carga: 0.35A

Perguntas:

a- Estime o torque do motor com uma carga muito baixa (praticamente sem carga); b- Estime o torque do motor a plena carga (corrente

nominal de 1,1 A), supondo que o escorregamento

(diminuição da rotação em relação à rotação sem carga) seja de 20%;

(2)

- Se a corrente de sobre-carga para acionar o circuito de proteção é de 200% (da nominal), a corrente de sobre carga vale:_________________________;

- A tensão a ser registrada sobre o resistor vale:_________; - Supondo que o Transformador usado para elevar esta tensão seja de 220/6V e que seja ideal (sem perdas) a tensão no secundário será de aproximadamente:_____________;

- Esta tensão, após ser retificada, terá um valor sobre o capacitor de filtro (do circuito de proteção), antes de comparar na entrada do Amp. Operacional de:__________;

- Portanto a tensão de referência (para ser comparada) deve ter um valor próximo de:______, que será ajustada pelo

potenciômetro, que forma o divisor de tensão (R3 do esquema dado).

6- Para o TCA785, dados R9= 100k , e C10 = 47nF, com o pino 12 em aberto, desenhar as formas de onda nos pinos 14 e 15, considerando uma tensão de controle de 3,5V; 7- Primeiramente identifique a função do Circuito

desenhado. A seguir dimensionar o circuito da figura (circuito de bloqueio) para o correto funcionamento do TCA 785.

Dados que β mínimo do
