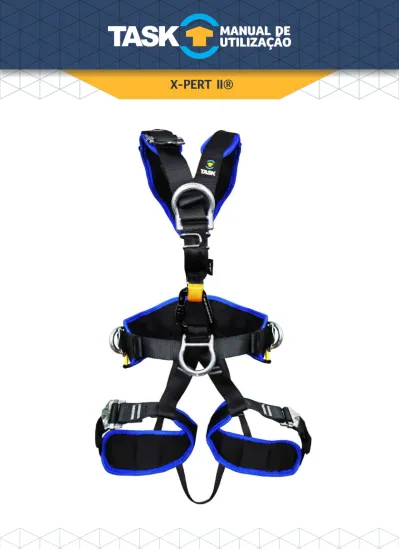

MANUAL DE
UTILIZAÇÃO
X- PERT II®
1 Apresentação Descrição técnica
Especificações e marcações Compatibilidade e acessórios Colocação do cinturão 2
3 4 5
Utilização com outros equipamentos Aplicação
6 7
X-PERT II ®
ÍNDICE
1
Cinturão de segurança X-PERT II® está certificado junto ao INMETRO conforme as normativas técnicas nacionais NBR 15835 e NBR 15836 da ABNT – Associação de Brasileira de Normas Técnicas e aprovado no sistema CAEPI com C.A 36390 emitido pela SIT – Secretaria de Inspeção do Trabalho do Ministério da Economia, para proteção do usuário contra riscos de queda nos trabalhos em altura.
X-PERT II® é um cinturão de segurança do tipo paraquedista, equipamento de proteção individual utilizado em um SPIQ (sistema de proteção individual contra quedas). Com 8 pontos de conexão, sendo 2 de retenção de quedas (em alumínio), 2 de posicionamento (em alumínio), 1 ventral (em alumínio), 1 para restrição de deslocamento (têxtil) e dois pontos para resgate ou acesso em espaços confinados verticais. Ideal para trabalhos em alturas, espaços confinados, resgate técnico, acesso por cordas, evacuação e posicionamento, possui baixo centro de gravidade. Com 8 fivelas de regulagem, 4 porta materiais estruturados, 1
porta mochila, conector ELITE H ou MASTER H, indicador de quedas e sistema FIT FIX®
para fácil conexão do bloqueador ventral.
Possui 8 fivelas de em aço para regulagem.
Apresentação
Alertas, advertências e limites de uso Treinamento
8 9
10Responsabilidade Emergências e resgates Transporte do produto Inspeção do produto Descarte do produto 11
12 13 14
Reparos e manutenção do produto Armazenamento
15 16
Limpeza e desinfecção 17
Vida útil 18
Garantia do fabricante 19
01
2
O X-PERT II® possui acolchoados reforçado nos ombros e duplo acolchoado na lombar e pernas, em espuma de EVA, que proporciona maior conforto para as operações de longa duração em suspensão.
Sua construção superior dorsal em formato Y possui duplo ajuste de altura através fivelas de regulagem, sendo uma na sua parte frontal e uma na sua parte dorsal do cinturão. Para o seu fechamento ventral, o X-PERT II® conta com um conector ELITE H ou MASTER H com rosca, em alumínio, com sistema
Keylock e abertura de 27mm.
Cinturão de segurança do tipo paraquedista, certificado conforme CA 36390 e aprovado pelas normativas técnicas nacionais ABNT NBR 15835:2010 e ABNT NBR 15836:2010 para utilização como parte integrante de um sistema de proteção individual contra quedas do tipo restrição de movimentação, retenção de quedas, posicionamento no trabalho, evacuação, trabalhos em altura, acesso por corda e resgate técnico vertical.
O X-PERT II® é um cinturão construído integralmente em fitas de poliéster com costuras eletrônicas em poliamida, com sistema de indicador de queda. Composto por 8 pontos de conexão, sendo 2 pontos para retenção de quedas (A1/Dorsal e A2/Peitoral) em alumínio, 2 pontos na lombar para posicionamento no trabalho nas laterais, construído em alumínio, 1 ponto ventral também em alumínio para suspensão, 1 ponto estruturado (anel têxtil) para restrição na lombar (costas), esse ponto em cor amarela e 2 pontos nos ombros (têxtil) para resgate ou acesso em espaços confinados verticais, utilizando o SUSPENSOR (TC-0006) na operação.
Sua parte superior frontal ainda conta com o exclusivo sistema FIT FIX® construído em aço Inox localizado na altura de seu ponto de conexão A2, para montagem de ascensores ventrais destinados às técnicas de acesso por corda, para utilização do bloqueador de peito tipo QUICK UP se faz necessário a utilização com malha rápida delta TRIANGLE 10mm em aço.
Para transporte de equipamentos e ferramentas leves, o X-PERT II® traz 4 porta materiais estruturados, com capacidade para até 10kg cada, construído com uma moldura de Nylon tubular moldado para facilitar a utilização dos equipamentos, garantindo desse modo uma maior segurança, resistência e durabilidade.
Para a sua regulagem, o X-PERT II® possui 8 fivelas em aço para regulagem da cintura, pernas, altura das pernas, peito e costas, e uma fivela para passagem de fita na lombar. Fivelas de grande porte de aço carbono bi cromatizada com um design anatômico para proporcionar o fácil ajuste e soltura por seu usuário.
Para transporte de mochilas, o X-PERT II®
possui entre as perneiras uma fita plana para facilitar a conexão de mochilas nas atividades em escadas tipo marinheiro ou operações em suspensão, onde não é possível levar a mochila nas costas.
Descrição técnica
X-PERT II ® 02
Tamanhos Perna (B) Lombar (A) Suspensório (C) Peso
50 - 65 65 - 100 100 - 110
55 - 75 75 - 120 100 - 120
55 - 80 85 - 140 115 - 145
S ML
XL
X-PERT®
3
Tamanho e peso:
Modelo: X-PERT II®
Tipo: Cinturão de segurança tipo paraquedista/abdominal para proteção contra quedas com 6 elementos de engate.
Código do produto: TC-0016 (S) | TC-0014 (ML) | TC-0015 (XL)
Especificações e marcações
2,290kg 2,230kg 2,410kg
X-PERT II ® 03
4
Antes de utilizar o cinturão de segurança X- PERT II® é importante verificar a sua compatibilidade com o tipo de sistema de proteção individual contra queda que foi projetado para seu uso, com os elementos de ligação, equipamentos auxiliares e demais acessórios específicos, bem como com o tipo de trabalho e movimentação vertical que será realizada.Os responsáveis pela seleção e entrega desse produto devem avaliar a sua compatibilidade com todos os elementos do sistema de proteção individual contra queda para o qual foi selecionado, bem como para os demais equipamentos auxiliares e acessórios utilizados. Para essa finalidade, treinamento específico poderá ser necessário.
Compatibilidade e acessórios
Significado das marcações
A. Pontos de ancoragem 5. Tamanho
6. Código C.A.
Exemplo: 00001 (5 digitos) 1. Número de série (individual)
4. Código do Produto
2. Lote (mês) e ano de fabricação Exemplo: 0120 (Janeiro de 2020) 3. NBRs
Fabricante:
W1 Perez Segurança do Trabalho LTDA - ME Nome Fantasia: TASK CNPJ.: 10.967.528/0001-98
Nome SN: 000010120 NBR 15835:2010 NBR 15836:2010 Cód.:_______ - Tam.:__
C.A.: XX.XXX
1 2
4 5
3
6 Endereço: Av. Rogério Cassola, 896 - Itapeva, Votorantim - SP, 18116-709, Brasil
Telefone/SAC: +55 15 3034-8000
Certificado de Conformidade: CE-EPI/IQB 000013 53852/20-010
C.A (Certificado de Aprovação): 36.390
Normas: NBR 15.835:2010 e NBR 15.836:2010 Marcação sobre número de série:
CNPJ: 10.967.528/0001-98
Razão Social: W1 Perez Segurança do Trabalho Ltda – ME
Fabricante: TASK
Nome RELOCK 10 REACTOR 55 REACTOR 110
LUCK STEEL SITE RED COM COW’S TAIL
REACTOR ROPE 55
Normas
NBR 14628:2010 NBR 15834:2010 NBR 14629:2010 NBR 15834:2010 NBR 14629:2010 NBR 14626:2010 NBR 14627:2010 NBR 14629:2010 NBR 15835:2010 NBR 14626:2010 NBR 14629:2010 NBR 15834:2010 NBR 14629:2010
X-PERT II ® 04
X-PERT ®
5 Colocação do cinturão
05
X-PERT ®
Talabarte de segurança REACTOR 55 e REACTOR 110
1
6 Utilização com outros equipamentos
A
A
P P
E
E - Intervenção/engate
Conexão, exclusivamente, para talabarte de posicionamento através do conector de aço, oval, com rosca, que acompanha acessório.
S - Suspensão, posicionamento e restrição
Conexão dos trava-quedas e talabartes com ou sem absorvedor de energia através do conector de aço, oval, com rosa, que acompanha o acessório.
A - Ponto de ancoragem peitoral e dorsal P - Posicionamento
Elementos de engate 06
S
2 Talabarte SITE
Trava-quedas deslizante guiado LUCK/RED/STEEL
3
07
Utilizado para posicionamento e restrição de movimento
X-PERT ®
4 Trava-quedas retrátil RELOCK 10
Ascensor ventral QUICK UP
5
X-PERT ® 08
7
O cinturão de segurança tipo paraquedista X- PERT II® é destinado a sistemas de proteção individual de restrição de movimentação, retenção de quedas, trabalho posicionado e trabalhos suspensos em cordas, aplicável para profissionais que executam trabalhos em altura diversos,progressões em estruturas verticais, ideal para resgate técnico vertical, acessos por cordas, evacuação, posicionamento e trabalho em altura, como em escadas fixas tipo marinheiro, telhados e acessos a espaços confinados.
Aplicação
8
Quando utilizado em sistemas de proteção individual contra quedas do tipo retenção de quedas, o cinturão de segurança X-PERT II® deve ser utilizado com um elemento de ligação que garanta um impacto de, no máximo, 6kN, seja transmitido ao usuário que tenha sofrido uma queda de altura durante sua utilização.
O cinturão de segurança X-PERT II® deve ser utilizado exclusivamente dentro das aplicações e limites estabelecidos neste manual, sendo proibida qualquer forma de utilização diversa do estabelecido
A falta de leitura e perfeito entendimento das instruções obrigatórias de uso do cinturão de segurança X-PERT II® contidas neste manual
poderão levar os usuários a uma utilização imprópria desse produto.
Esse produto e seus componentes não devem ser utilizados em ambientes com temperaturas inferiores a -40°C ou superiores a 80°C.
Alertas, advertências e limites de uso
6 Utilização dos portas materiais e porta mochila
09
ATENÇÃO
X-PERT ®
É proibida a utilização da alça porta material para conexão de elementos de ligação e equipamentos auxiliares, como por exemplo, talabartes, trava-quedas, descensores, ascensores, cordas, entre outros.
Para uma maior durabilidade de seus materiais construtivos, não submeta o cinturão de segurança X-PERT II®, desnecessariamente, à condições de altas temperaturas, umidade, agentes químicos, radiação UV, superfícies abrasivas, arestas agudas ou cortantes ou demais condições que comprometam a integridade e resistência de seus materiais.
A conexão do cinturão de segurança X-PERT II®
nos pontos de ancoragem deve ser feita por intermédio de subsistemas de conexão aprovados conforme sua certificação, como por exemplo, talabartes de segurança, trava-quedas, conectores e a outros componentes de um sistema de proteção contra quedas. Os pontos de ancoragem escolhidos devem estar, preferencialmente, localizados acima da posição do usuário.
Os usuários do cinturão de segurança X-PERT II® devem estar atentos quanto a existência de espaço livre mínimo necessário por debaixo dos seus pés, com o objetivo de evitar o seu choque contra a estrutura ou o solo caso ocorra alguma queda de altura, assim como verificar as orientações específicas fornecidas junto com os subsistemas de conexão, como por exemplo talabarte, trava-quedas ou dispositivos de proteção contra quedas.
É proibida a utilização de outros produtos em conjunto com o cinturão de segurança X-PERT II®
que não estejam autorizados pelo fabricante ou em conformidade com seu Certificado de Aprovação (CA). Verifique a compatibilidade do cinturão X- PERT II® com os demais equipamentos, componentes ou acessórios selecionados antes de utilizá-lo, conforme as informações do fabricante e a sua certificação pelos organismos competentes.
Utilize sempre sistemas de ancoragem confiáveis, indicados, aprovados ou certificados conforme legislação nacional ou, na sua ausência, internacional, aplicável (NBR 16325 / EN795).
A utilização do cinturão de segurança X-PERT II® nos trabalhos em altura com posicionamento no trabalho em períodos repetitivos, rotineiros ou prolongados ou suspensões prolongadas podem provocar lesões ou aumentar o risco de trauma de suspensão inerte. A utilização de apoio lombar e o estabelecimento de limites de tempo ou revezamentos para execução de trabalhos em altura nessas condições podem prevenir a ocorrência de lesões relacionadas a riscos ergonômicos.
A alça porta material do cinturão de segurança X-PERT II® deve ser utilizada apenas para o
transporte de materiais e ferramentas manuais. Modificações nas características construtivas originais do cinturão de segurança X-PERT II®
poderão provocar acidentes envolvendo seus usuários.
X-PERT ® 10
ATENÇÃO ATENÇÃO
ATENÇÃO
ATENÇÃO
11
Os cuidados de preservação e manutenção básica desse produto são permitidos apenas dentro das condições e orientações descritas nesse manual.
Pessoas sem treinamento para o uso seguro
desse produto podem estar suscetíveis a sofrerem lesões ou lesionar outros durante a sua utilização.
Caso não esteja preparado para utilizar esse produto de forma adequada, não o utilize.
São terminantemente proibidas quaisquer modificações, reparos ou substituição de componentes originais desse produto.
A utilização imprópria do cinturão de segurança X-PERT II® poderá causar acidentes com risco de lesões graves ou morte aos usuários. Utilize esse produto somente dentro das condições previstas neste manual.
ATENÇÃO
ATENÇÃO
X-PERT ®
9 Treinamento
ATENÇÃO ATENÇÃO
A utilização do cinturão de segurança X-PERT II® só é permitida por pessoas que comprovem
treinamento prévio para sua utilização correta por profissionais competentes. Se você não estiver treinado ou não se sentir confiante em utilizar esse equipamento, não o utilize!
Trabalhos em altura são atividades potencialmente perigosas, que podem causar lesões graves ou morte, e, por isso, exigem habilidades especiais daquelas pessoas designadas para essas operações.
Esteja seguro de que os usuários do cinturão de segurança X-PERT II® tenham o completo c o n h e c i m e n t o s o b r e a s u a u t i l i z a ç ã o . Recomendamos que sejam feitos registros dos treinamentos ministrados aos usuários desse produto.
10 Responsabilidade
Os usuários desse produto assumem integralmente todos os riscos e responsabilidades por acidentes com danos, lesões ou mortes provocados por uma utilização incorreta, indevida ou não permitida pelo fabricante do equipamento. É de suma importância que antes da utilização do cinturão de segurança X-PERT II® todos leiam atentamente as instruções contidas neste manual e estejam formalmente treinados e clinicamente
saudáveis para sua utilização correta em condições normais ou de emergência.
Qualquer utilização desse produto de forma diversa ou além do previsto neste manual será de inteira reponsabilidade de seus usuários.
12 Transporte do produto
O cinturão de segurança X-PERT II® pode ser transportado cuidadosamente de forma manual e, p r e f e r e n c i a l m e n t e , e m s u a s a c o l a d e acondicionamento.
13 Inspeção do produto
A segurança do usuário durante seus trabalhos está vinculada à integridade do seu cinturão de segurança X-PERT II®.
O cinturão de segurança X-PERT II® deve estar sempre em perfeitas condições de uso, e, para isso, deve ser submetido, antes e depois do seu uso, a uma inspeção de aquisição e a inspeções rotineiras e
periódicas quanto a possíveis defeitos de fabricação e outros defeitos.
Antes do uso, o cinturão de segurança X-PERT II® deve ser inspecionado por um usuário treinado.
Recomenda-se o registro pelo usuário desse equipamento de todas as inspeções rotineiras realizadas quando for utilizá-lo.
12
Planos de resgate e as medidas de primeiros socorros deverão estar previamente implementadas e serem de conhecimento dos usuários desse equipamento e das equipes de resgate, de forma a reduzir o tempo de suspensão inerte após a retenção de uma queda.
Para procedimentos de resgate de vítimas de queda utilizando o cinturão de segurança X-PERT II®, o tipo de lesão a condição de saúde da vítima e o local do acidente irão determinar qual a melhor e mais segura técnica de resgate a ser aplicada. É imprescindível que seja aplicada a técnica de resgate mais rápida possível para pessoas que
estejam suspensas no equipamento após sofrerem uma queda de altura.
Obedeça sempre aos protocolos médicos e padrões de atendimento de emergência regulamentados, conforme legislação local.
Antes e durante a utilização do cinturão de segurança X-PERT II®, seus usuários deverão estar cientes e compreender como serão efetuadas as medidas de resgate em altura aplicáveis, de forma segura, eficiente e dentro dos seus limites de uso, quando ocorrer alguma emergência que envolva queda de altura ou qualquer outro acidente envolvendo a utilização desse equipamento.
Protocolos, recomendações e procedimentos médicos não estão amparados pelo presente manual. Treinamento para os usuários desse produto poderá ser necessário na aplicação dos mais seguros procedimentos de primeiros socorros ou protocolos médicos para atendimento dos usuários vítimas de acidentes durante o uso desse produto.
Emergência e resgate
11
ATENÇÃO
Este equipamento não deve ser transportado junto com produtos q u í m i c o s , e q u i p a m e n t o s contaminados e recipientes sujos ou que não ofereçam uma adequada proteção durante o transporte.
X-PERT ®
X-PERT ® 13
ATENÇÃO
O cinturão de segurança X-PERT II® deve ser submetido a inspeções periódicas profundas por uma pessoa capacitada em intervalos de tempo não superiores a 12 (doze) meses. Em algumas condições de uso, como por exemplo, trabalhos em altura com acesso por cordas ou operações de resgate técnico, as inspeções periódicas devem ser realizadas em intervalos não superiores a 6 (seis) meses.
• Caducidade de sua vida útil.
Deverão ser registradas as informações sobre limpeza, higienização, desinfecção, manutenção, substituição de componentes e acessórios, ou quando for necessário o seu envio para análises do fabricante.
• Cortes, rasgos, descosturas, desgaste excessivo, queimaduras, envelhecimento, contaminações ou descoloração acentuada nas fitas têxteis, costuras e alças de transporte;
• Trincas, rupturas, deformações e oxidação de sua argola metálica, conectores e fivelas;
• Todas as etiquetas e marcações deverão estar presentes e legíveis;
Após cada utilização, recomenda-se o registro das condições em que o equipamento retornou ao seu local de guarda. Informações sobre danos ocorridos durante o uso, necessidade de limpeza e de inspeção periódica mais profunda devem ser registradas.
Para a condução de inspeções periódicas completas, treinamento específico pode ser necessário.
Os seguintes itens devem ser considerados para as verificações realizadas durante as inspeções:
• Todas as partes, elementos e componentes deverão estar presentes no equipamento;
• As fivelas deverão estar com seu sistema de f e c h o e a j u s t a m e n t o f u n c i o n a n d o apropriadamente;
• Conectores deverão estar funcionando apropriadamente;
14 Descarte do produto
O descarte e neutralização desse produto, por quaisquer uma das razões descritas, deverá ser registrado.
Quando utilizado para reter uma queda de altura, ultrapassar a sua vida útil, sofrer ataques químicos, degradação, envelhecimento acelerado, desgaste acentuado, rasgos, cortes, descosturas e queimaduras em seu material têxtil, e oxidação e deformações de suas partes metálicas, ou ainda ter suas características construtivas originais alteradas, ou ter sido utilizado além dos seus limites de uso, o cinturão de segurança X-PERT II® deve ser retirado de uso, inutilizado e descartado.
ATENÇÃO
X-PERT ® 14
15 Armazenamento
Proteja o equipamento de queimaduras, cortes, abrasões, umidade, produtos químicos, degradação por radiação, UV e demais fatores.
Após a sua utilização, o equipamento deve ser guardado limpo ou higienizado, se necessário, e acondicionado com todos os seus componentes originais.
O cinturão de segurança X-PERT II® deve ser armazenado, em local seco, protegido de radiação UV, quimicamente neutro, ventilado e em temperaturas não superiores a 40 C°.
ATENÇÃO ATENÇÃO
16 Limpeza e desinfecção
Quando necessário, utilize detergente neutro suave para a limpeza de sujeiras ou contaminações de remoção mais difícil. Após, lave o equipamento abundantemente com água limpa de forma que não fiquem resíduos.
Alguns detergentes e desinfetantes contém alvejantes, fenóis, iodo e cloro, substâncias conhecidamente agressivas aos materiais têxteis.
Utilize apenas produtos que não contenham essas substâncias. Consulte sempre os rótulos ou as FISPQ emitidas pelos fabricantes desses produtos.
Lave o equipamento, preferencialmente, utilizando as mãos. Eventualmente uma escova de cerdas bem macias pode ser utilizada levemente para auxiliar na remoção de sujeiras.
Não utilize lubrificantes comuns nas partes metálicas do equipamento. Utilize, levemente, apenas lubrificantes à base de silicone no mecanismo de abertura de seu conector, estritamente quando for necessário.
Quando necessário a sua limpeza, o cinturão de segurança X-PERT II® pode ser lavado com água limpa em temperatura ambiente (cerca de 30 C°), e colocado para secar naturalmente, em local limpo, ventilado e à sombra.
17 Vida útil
A vida útil desse produto não pode ser expressa em números exatos, uma vez que depende de influências externas, como por exemplo: tipo de aplicação, maneira como é utilizado, controle das inspeções, intensidade e frequência de uso e, inclusive, as condições ambientais nos locais em que estará sendo utilizado.
Em condições normais de uso, o cinturão de segurança X-PERT II® mantém suas características ideais por até 10 anos, sendo 5 anos após a sua fabricação mantendo-se guardado conforme as condições de armazenamento descritas, e 5 anos
após ser colocado em uso.
Após ser colocado em utilização, a vida útil do cinturão de segurança X-PERT II® pode ser reduzida pelo uso contínuo ou desgaste provocado no equipamento.
ATENÇÃO
ANEXO
MODELO DE INSPEÇÃO E CONTROLE DO PRODUTO
Porta material Elementos de conforto
X-PERT ® 15
18 Garantia do fabricante
A garantia limitada desse produto não inclui cobertura contra envelhecimento natural do produto e seus componentes, uso excessivo, mal uso, descuido, negligência, acidentes ou formas de utilização para as quais esse equipamento não está destinado.
Esse produto possui uma garantia limitada de 1 ano contra defeitos no material ou fabricação.
Qualquer defeito observado durante o período de garantia deve ser informado formalmente ao fabricante.
