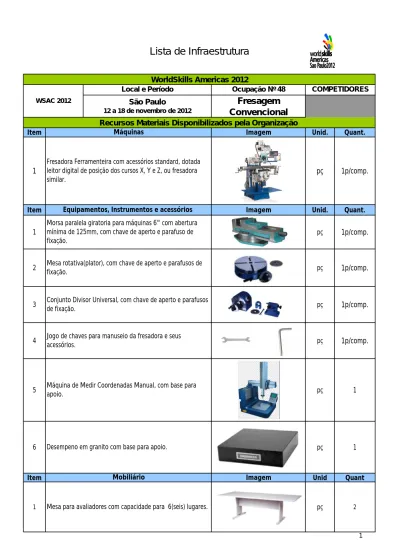

Lista de Infraestrutura

(1)

Ocupação Nº 48

Fresagem

Convencional

Item Imagem Unid. Quant.

1 pç

1p/comp.

1 pç

1p/comp.

2 pç

1p/comp.

3 pç

1p/comp.

4 pç

1p/comp.

5 pç 1 6 pç 1

Item Mobiliário Imagem Unid Quant

Máquinas

Jogo de chaves para manuseio da fresadora e seus acessórios.

Máquina de Medir Coordenadas Manual, com base para apoio.

Equipamentos, Instrumentos e acessórios

Desempeno em granito com base para apoio.

Mesa rotativa(plator), com chave de aperto e parafusos de fixação.

Conjunto Divisor Universal, com chave de aperto e parafusos de fixação.

Morsa paralela giratoria para máquinas 6" com abertura mínima de 125mm, com chave de aperto e parafuso de fixação.

Fresadora Ferramenteira com acessórios standard, dotada leitor digital de posição dos cursos X, Y e Z, ou fresadora similar.

Recursos Materiais Disponibilizados pela Organização

Lista de Infraestrutura

WorldSkills Americas 2012

WSAC 2012

Local e Período COMPETIDORES

São Paulo

12 a 18 de novembro de 2012

(2)

2 pç 12 3 pç 5 4 pç 1 5 pç 10 6 pç 1 7 pç 2 8 Conj. 1 9 Conj. 1 10 pç 1

Reservatórios para limalhas de aço, latão e alumínio.

Reservatório para trapos usados Cadeiras sem braço para avaliadores

Armários guarda objetos com chave.

Lixeiras seletiva

Mesa para impressora (utilizada na máquina de Medir por coordenadas Manual)

Armário de duas portas com fechadura para armazenamento dos produtos usinados

Mesa para armazenar computador e impressora de avaliação

(3)

11 pç 2

12 pç 2

13 pç 1

1 pç 1

2 pç 1

3 Resma 1

Bancadas com morsa.

Desktop ou Notebook

Configuração mínima:

Sistema Operacional Windows XP Professional, Processador Intel®

Core 2 Duo E8400 (3 GHz), Memória RAM 4GB DDR2 PC2-6400 (800 MHz), Unidade de Disco (HD) 250 GB SATA 3.0Gb/s (7200

rpm), Placa de Vídeo Intel Graphics Media Accelerator 3100, Unidade Óptica CD-RW/DVD-RW Combo, Cache 4 MB L2, Compartimento de Expansão com 1 baia interna de 1 baia

externa de 1 baia externa de Placa de Rede Broadcom NetLink BCM5786 Gigabit Ethernet (10/100/1000 Mbps), Interfaces

8 portas USB 2.0(2 frontais, 6 traseiras), 1 porta serial, 1 porta serial opcional, 1 porta paralela, 2 portas PS/2, 1 RJ-45, Slots de

Expansão 1 Slot PCI 2.3, 2 PCIe x1, 1 PCIe x16 (all half height),Chipset Chipset Intel Q33 Express, Mouse Óptico USB de 2

Botões com Scroll, Teclado PS/2 Padrão ABNT 2, Monitor 19 Polegadas LCD. Obs.: As configurações deverão obedecer as características da versão do software definido pela Coordenação.

Impressora para formato A3 (uso exclusivo dos avaliadores)

Papel reprográfico A3 Branco

Mesa para apoio de material de uso comum.

Informática/Material expediente Cavalete flip-chart

(4)

4 Resma 1 5 pç 1 6 cx 1 7 cx 1 8 pç 24 9 pç 24 10 pç 2 11 conj. 5 12 pç 1 13 pç 1 14 pç 20 15 pç 20

Pincel marca texto luminoso cores diversas

Mídia DVD-R

Bloco flip-chart 64x88 PT 50 FL Caneta esferográfica Azul Grampeador de folhas Papel reprográfico A4 Branco

Tela de plasma para exibição de imagens técnicas da ocupação, com equipamento reprodução de DVD e suporte para piso.

Lápis nº 2 Clips N° 2/0

Grampos para grampeador de folhas 26/6

Mídia CD-R

(5)

16 Pç 1

1 pç 15 2 pç 30 3 pç 15 4 pç 15 5 litro 5 6 litro 5 7 pç 100 8 pç 4

Relógio para parede

Óleo refrigerante de acordo com o manual das máquinas e material a ser usinado.

Óleo lubrificante conforme manual das máquinas

Alumínio ABNT NBR 6834 3010 28 x 70 x 80mm (usinado), sendo suas dimensões lineares finais toleradas em ± 0,05mm, rugosidade absoluta máxima de 6,3mm e tolerâncias geométricas de ± 0,04mm (perpendicularidade, paralelismo e planeza).

Obs.: Contendo 1(um) furo passante na face de diâmetro de 20 H7, simétrico aos topos e bordas e com rugosidade absoluta máxima de 1,6mm e perpendicularidade de ± 0,02mm em relação a face.

Pá de lixo

Pano branco industrial

Consumíveis em Geral

Latão ASTM C260 35 x 50 x 70 mm (usinado), sendo suas dimensões lineares finais toleradas em ± 0,05mm, rugosidade absoluta máxima de 6,3mm e tolerâncias

geométricas de ± 0,04mm (perpendicularidade, paralelismo e planeza).

Eixo usinado em Aço ABNT NBR NM 87 1020 Diâmetro 64 x 200mm(usinado) conforme desenho técnico

Aço NBR NM 87 1020 40 x 70 x 90mm(dimensões do material em bruto).

(6)

9 pç 5

10 pç 2

1 Par 1 2 Pç 1 3 Pç 1 4 Pç 1 5 Pç 1 6 Pç 1 7 Pç 1 8 Pç 1

Base magnética conjunto completo.

Relógio comparador conjunto aprox. 0,01 curso mínimo 10mm

Micrômetro de Profundidade conjunto capacidade de 0 a 75mm

Micrômetro tipo paquímetro capacidade de 5 a 30mm Micrômetro tipo paquímetro capacidade de 25 a 50mm Micrômetro externo cap. de 0 a 25mm - Podendo ser digital

Materiais de Responsabilidade dos Competidores / DRs

Pino cilíndrico calibrado para medição, sendo pares de 7, 8 e

10 mm com mínimo de 40mm de comprimento. Instrumentos e Acessórios

Relógio apalpador aprox. de 0,01 mm e acessórios. Balde para água de 10 litros

(7)

9 Pç 1 10 Pç 1 11 Pç 1 12 Pç 1 13 Pç 1 14 Pç 1 15 Conj. 1 16 Pç 1 17 Caixa 1 18 Pç 1

Rugosímetro portátil e acessórios.

Micrômetro externo cap. de 50 a 75mm - Podendo ser digital

Bloco padrão

Calibrador traçador de altura digital com acessórios.

Calculadora Científica

Goniômetro de precisão

Micrômetro interno de três contatos capacidade de 10 a 15mm

Paquímetro Quadrimensional aprox. 0,02 capacidade 150mm - Podendo ser digital

(8)

19 Pç 1

20 Pç 1

21 Pç 1

Imagem Unid. Quant.

1 conj. Livre 2 conj. Livre 4 Pç Livre 5 Pç Livre 6 Pç 1 7 Jogo Livre Ferramentas/Acessórios

Fresa faceadora para alta produtividade, capacidade mínima de 80 mm de diâmetro com suporte para fixação cone ISO 40 com espiga e rosca M16 x 2mm. Obs.: Chaves para fixação de ferramentas e inserto.

Localizador de aresta

Micrômetro de discos 0 - 25 mm

Macho tipo manual ISO 529 M5 e M6

Pastilhas para usinagem externa em Aço NBR NM 87 1020 e Latão ASTM C260, ambas para montagem e utilização na fresa faceadora.

Fresa cilíndrica, haste paralela, 2 corte com hélices à direita diâmetros de 6, 7, 8, 9, 10, 12, 16, 19 e 22mm

Fresa cilíndrica, haste paralela, 4 corte com hélices à direita diâmetros de 8, 10, 12, 16, 19 e 22mm

Desandador p/ macho M5 e M6.

Esquadro de precisão 75 x 50 mm tipo com fio e com fio e base

(9)

8 Pç Livre 9 Pç Livre 10 Pç 1 11 Pç 1 12 Pç 1 13 Pç Livre 14 Pç Livre 15 Pç Livre 16 Pç 1

Macete de borracha modelo plastiplene Almotolia para óleo solúvel

Alargador para máquina, com haste paralela de 8, 10 e 12H7

Broca de centrar de 1/8"x5/16" - 60º

Almotolia para óleo lubrificante

Broca helicoidal de aço rápido diâmetros: 4 - 5 - 6 - 7,8 - 8 - 9,8 - 10 - 11,8 - 12 - 16 - 20mm

Fresa angular com haste cilíndrica, corte à direita, 60º DIN 1833 com haste cilíndrica, corte à direita, dentes cruzados, ângulo de hélice 60º x 25 x10/67 x 12

(10)

17 Pç 1 18 Jogo 1 19 Pç 1 20 Pç Livre 21 Pç Livre 22 Pç Livre 23 Pç 1 24 Pç Livre

Fresa de topo vários cortes, para desbaste, tipo

"chipmaster" , haste paralela e corte à direita - Diâmetro de 12 - 16 e 20mm

Martelo bola 200 gramas

Pedra de afiar (aloxite) 10 x 100mm diversos formatos

Fresa circular, corte 3 lados e dentado extra fino. DIN 1834 A-N dentes cruzados, alternados ângulo de hélice ~ 14º 63 x 4 x 22 mm Obs.: Contemplar eixo para fixação da fresa e utilização por pinça ou cone ISO 40 DIN 2028.

Lima de ourives

Lima chata, triangular e meia-cana mursa de 4"

corte à direita, dentes cruzados, ângulo de hélice » 10º 1601 - 21 x 9/74 x 12 e 12,5 x 6/57 x 10 - Podendo ser do tipo Chipmaster

(11)

25 Conj. 1 26 Pç Livre 27 Pç 1 28 Conj. 1 29 Pç 1 30 Conj. 1 31 Pç Livre 32 Jogo 1

Parafuso, porcas, arruelas, chapas, garras, calço escalonados, etc para fixação de peça sobre a mesa circular divisora. Calços paralelos retificados em pares temperados,

possibilitando diversas medidas de pega (mínimo de 3 pares diferentes)

Fresa de topo, vários cortes, haste cilíndrica, série longa, hélice à direita diâmetros de 8 e 10mm.

Cabeçote para mandrilamento com capacidade para diâmetros de 10 a 24mm), com acessórios e ferramentas de metal duro ou aço rápido. Obs.: Podendo ser com haste paralela de 20mm, para fins de fixação em pinça ou cone ISO 40 DIN 2028. com rosca para tirante de 16 x 2mm

Fresa de perfil constante, sistema módulo 2, ângulo de pressão 20º perfil de referencia 1 DIN 3972, detalonado.

(jogo com 8 fresas atendendo de 13 a infinitos dentes). Fresa nº1 para 12 - 13 dentes

Fresa nº 2 para 14 - 16 dentes Fresa nº. 3 para 17 - 20 dentes Fresa nº. 4 para 21 - 25 dentes Fresa nº. 5 para 26 - 34 dentes Fresa nº. 6 para 35 - 54 dentes Fresa nº 7 para 55 - 134 dentes

Mandril porta broca haste paralela tipo jacob, podendo ser com fixação por pinça ou diretamente no cone ISO 40 DIN 2028.

Cabeçote para fresamento a 90º diâmetro de 20mm com insertos intercambiáveis de metal duro em atendimento a usinagem em Aço NBR NM 87 1020 e ao Latão ASTM C260

Fresa circular de ângulo duplo, simétrico. DIN 847 - 90º x 63 x 20 x 22 mm Obs.: Contemplar eixo para fixação da fresa e utilização por pinça ou cone ISO 40 DIN 2028.

(12)

33 Pç 1 Jogo de pinças com mandril porta pinças e chave de aperto,

mínimo pinças de 6, 8, 10, 12, 16 e 20mm e porta-pinça cone ISO 40 DIN 2028. com rosca para tirante de 16 x 2mm
