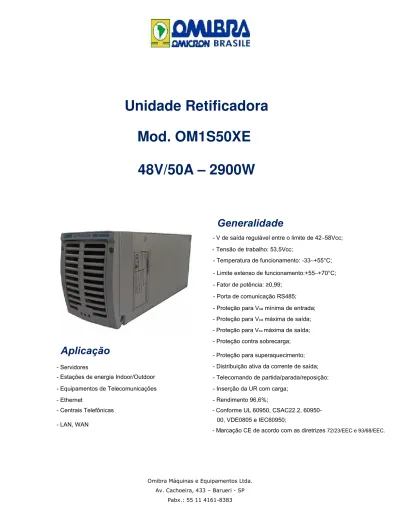

Unidade Retificadora. Mod. OM1S50XE 48V/50A 2900W

(1)

Omibra Máquinas e Equipamentos Ltda. Av. Cachoeira, 433 – Barueri - SP

Pabx.: 55 11 4161-8383

Unidade Retificadora

Mod. OM1S50XE

48V/50A – 2900W

Aplicação

Generalidade

- Servidores

- V de saída regulável entre o limite de 42∼58Vcc;

- Estações de energia Indoor/Outdoor

- Tensão de trabalho: 53,5Vcc;

- Equipamentos de Telecomunicações

- Temperatura de funcionamento: -33∼+55°C;

- Ethernet

- Limite extenso de funcionamento:+55∼+70°C;

- Centrais Telefônicas - Fator de potência: ≥0,99; - LAN, WAN - Porta de comunicação RS485; - Proteção para Vca mínima de entrada;

- Proteção para Vca máxima de saída;

- Proteção para Vcc máxima de saída;

- Proteção contra sobrecarga; - Proteção para superaquecimento; - Distribuição ativa da corrente de saída; - Telecomando de partida/parada/reposição; - Inserção da UR com carga;

- Rendimento 96,6%;

- Conforme UL 60950, CSAC22.2, 60950-00, VDE0805 e IEC60950;

(2)

Premissa

1. O desempenho do módulo retificador mod. OM1S50XE está definido logo a seguir, nas

tabelas de dados.

Devem ser observadas todas recomendações de segurança, antes de executar qualquer

operação e/ou manobra no retificador.

Obs. A garantia do retificador será cancelada, se verificada avarias resultantes do mau uso,

ou uso indevido por pessoal não qualificado.

2. As informações aqui fornecidas, podem sofrer alterações sem prévio aviso.

_{Recomendações de segurança}

Alta tensão!

É proibido tocar nos terminais do circuito de alimentação (

entrada CA

),

pois há risco de choque elétrico.

Atenção!

O retificador deve estar aterrado, antes de qualquer outra conexão

elétrica.

É proibido qualquer intervenção no interior do retificador com o

Alta tensão! mesmo em serviço.

(3)

Pabx.: 55 11 4161-8383

Dados Técnicos:

Entrada Vca

CA:

Parâmetro Mín. Típico Máx. Unidade Nota:

Limite de variação de Vca 90 220 290 [V]

Frequência 45 50/60 65 [Hz]

Com carga nominal Corrente

13,0 18,5 [A]

Fator de potência

0,99 Com Vca/corrente nominal

Potência Wout a fornecer

_{A figura 1 ilustra o gráfico}Wout=f(Vca)

W

out

2900

1200

165±5 170±5 V

ca

[V]

Figura 1

Saída Vcc

C:

Parâmetro Mín. Típico Máx. Unidade Nota:

Limite da variação Vcc

40 53,5 60 [V] _{Ajustável através da Unidade de Controle}

53,5 53,8 [V] _{Com V}ca=220V e carga de 25A

Corrente nominal de saída 0 50 [A] _{Com V}ca=176~290V 0 22 [A] _{Com V}ca=90~175V Rendimento _96% _96.6% _[%] Potência 2900 [W] Com Vca=200∼240V e Vcc=53,5V 1200 [W] Com Vca=90∼175V e Vcc=53,5V

(4)

Estabilidade ±1 [%] Resíduo psofométrico 2 [mV]

Resíduo a banda larga 50

[mV]

(3,4kHz~150kHz)

20 (150kHz~30MHz)

Resíduo pico a pico

100 [mVpkpk] Com Vca nominal

Vari

ação

Parâmetro Mín. Típico Máx. Unidade Nota:

Coeficiente de

temperatura ±0,02 [%/°C]

Tempo de recuperação

para variação instantânea ₂₀₀ _[us] Variabilidade da carga: _{25%→50%→25% o 50%→75%→50%}

Variação transitória de

pico de Vcc ±5 [%]

Retardo na Inicialização ₃ ₈ _[Sec]

Distribuição da corrente atual

±5 [%] Com Vca=176V~290V e carga 50%~100% Variação de pico de Vcc

para ON/OFF ±5 [%]

Proteção

Parâmetro

Unidade

Mín. Típico Máx. Modo de Recuperação

Sobretensão Vca máx

.

[V] ₃₀₀ _Automática

Limite de proteção

para Vca máx

.

[V] ₂₉₀ _{Histerese não inferior à 5V}

Tensão mínima Vca mín.

[V] 85 Automática Limite de proteção

para Vca mín. [V] ₉₀ _{Histerese não inferior à 5V}

Sobrecorrente de

entrada _{Fase e Neutro protegidos com fusível}

Limite de proteção para Vcc máx.

[V] _58,5 _60,5

1. Reset manual, se ocorrer Vcc máx. do a falha interna momentânea;

2. O retificador volta a funcionar após Vcc

máx, se a tensão no barramento DC for menor que o valor calibrado internamente.

Limitação da corrente

(5)

Pabx.: 55 11 4161-8383

Ambiente

Parâmetro Mín. Típico

Máx.

Unidade

Nota:

Temperatura de funcionamento

com pot. W nominal -33 +55 [°C]

Temperatura de funcionamento

com pot. W reduzida +55 +70 [°C]

Temperatura para transporte _-40 ₊₇₀ _[°C]

Temperatura de

armazenamento -40 +70 [°C]

Umidade relativa ₀ ₉₅ [%] _{Sem condensação}

Altitude

0 4000 [m]

Em caso de funcionamento a 3000-4000m de altitude, a temperatura ambiente permitida deve ser reduzida em 1°C a cada 200m.

Ruído acústico ₅₅ _[dB]

Ventilação _{Forçada. A velocidade varia em função da temperatura; a direção do ar é da frente para o fundo.}

EMC e outros parâmetros

Parâmetro _{Padrão de Referência}

Harmônicas de corrente _{IEC 61000-3-2 [6] CLASS A}

RS IEC61000-4-3 LEVEL 3

CS IEC61000-4-6 LEVEL 3

Imunidade ESD

EN/IEC 61000-4-2

Correspondente a todas as partes da carcaça sujeitas ao contato direto durante o funcionamento normal do retificador: descarga por contato ±6kV, descarga pelo ar: ±8kV

Correspondente a todas as partes da carcaça sujeitas ao contato direto durante o funcionamento normal do retificador: descarga por contato ±8kV, descarga pelo ar: ±10kV

Ao longo das conexões das interfaces de comunicação: descarga por contato ±2kV

RE EN55022 CLASS B

CE Entrada: EN55022 CLASS B

EFT/B

IEC61000-4-4 LEVEL 3

Surto IEC61000-4-5 LEVEL 4

(6)

DIP (220Vca)

EN/IEC61000-4-11

Dip até 70％UT, Duração: 100ms, 0°,45°,90°,135°,180°,225°,270°,315° como no critério B; Dip até 40％UT, Duração: 20ms, 0°,45°,90°,135°,180°,225°,270°,315° como no critério B; Dip até 0％UT, Duração: 10ms, 0°,45°,90°,135°,180°,225°,270°,315° como no critério B. Outros testes como previstos no critério B.

Ripple & flicker

de tensão EN/IEC61000-3-3 Pst≤1.0 ; P1t≤0.65;dc≤3.3％;dmax≤4％; Duração ( t ) superior a 3,3％: ≤200ms MTBF (vida útil calculada) ≥ 250.000 horas (≥ 28 anos)

Vibração

Sinusoidal: 5-9 Hz, Amplitude: 3,5mm; 9-200Hz; Aceleração: 1,0m2_/s3_{; direção de teste: 3}

Frequência de varreduras: 5 vezes em cada sentido, 1 oct/min Random: 2-10Hz, 10m2_/s3_{; 10-200Hz; 3m}2_/s3_{; 200-500Hz; 1m}2_/s3 _;

Direção de teste: 3 Duração: 30min por direção Solicitação

Mecânica Aceleração: 250m/s

2_{; Amplitude: 6ms; Eixo:3 Direção: 6 500 vezes por direção}

Aceleração: 400m/s2_{; Amplitude: 6ms; Eixo:3 Direção: 6 500 vezes por direção}

Resistência a Quedas _{De 1m: uma vez.}

Componentes e materiais

Todos os componentes sujeitos a condições mais severas de funcionamento, estão sujeitos a stress em_{nível adequatamente inferior, àqueles previstos pelos respectivos fabricantes; Os capacitores} eletrolíti-cos são garantidos por um período mínimo de 10 anos, trabalhando a 40°C de temperatura ambiente.

Inserção com carga

Sim

Desconexão seletiva O retificador defeituoso é isolado no sistema, sem interferir no funcionamento normal, _{módulos em paralelo.}

Cuidados com o ambiente

Conforme a Norma 2002/95/EC; o ambiente deve estar livre dos seguintes elementos: cadmio, hidrogê- nio, fluor; composto a base de poliamida; amianto, não utilizar também compostos orgânicos; a carcaça do retificador é reciclável.

Rigid

ez dielétrica e Resistência de Isolamento

Parâmetro Valoresde Teste e normas Nota:

Entrada - Saída

3000Vca/10mA//1min Ausência de descargas parciais e/ou falha

dos isoladores.

Durante os testes devem ser removidos Entrada - chassis 500Vca/10mA//1min

Saída - chassis 500Vca/10mA//1min

Correntes de fuga <3,5mA Entrada: Vca=264V Frequência= 60Hz

Certificação na área de segurança

TUV, CE e UL.

Normas: IEC60950-1; UL 60950 -1; CAN/CSA- C22.2 No. 60950 -1; EN60950-1

As certificações são baseadas em utilização em até 4000m de altitude.

Resistência de isolação

Em pressão atmosférica normal, umidade relativa= 90%; tensão de teste: 500Vcc. Nestas condições citadas, a resistência de isolamento entre o primário e secundário, primário e massa e secundário e massa, é de ≥ 20MΩ

dos demais

(7)

.

S

inalização LED

Significado Cor Status

Funcionamento

normal Verde

On Off FaIha ou alarme

não urgente Amarelo _FixoOff

Defeito _Vermelho Off

Off

Pabx.: 55 11 4161-8383

Nota: Vca dentro dos limites aceitáveis

Vca fora dos limites aceitáveis (Vca ausente, um pouco baixa ou alta) Não há problema no retificador

On Pré-alarme de temperatura máx.

Defeito irreversível

Bloqueio temporário por sobretensão, superaquecimento e etc.

85mm

104mm
