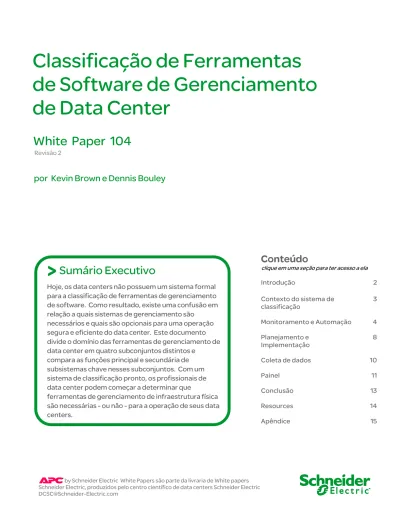

Classificação de Ferramentas
de Software de Gerenciamento
de Data Center
Revisão 2
por Kevin Brown e Dennis Bouley
Introdução 2
Contexto do sistema de
classificação
3
Monitoramento e Automação
4
Planejamento e
Implementação
8
Coleta de dados
10
Painel
11
Conclusão 13
Resources 14
Apêndice 15
clique em uma seção para ter acesso a elaConteúdo
White Paper 104
Hoje, os data centers não possuem um sistema formal
para a classificação de ferramentas de gerenciamento
de software. Como resultado, existe uma confusão em
relação a quais sistemas de gerenciamento são
necessários e quais são opcionais para uma operação
segura e eficiente do data center. Este documento
divide o domínio das ferramentas de gerenciamento de
data center em quatro subconjuntos distintos e
compara as funções principal e secundária de
subsistemas chave nesses subconjuntos. Com um
sistema de classificação pronto, os profissionais de
data center podem começar a determinar que
ferramentas de gerenciamento de infraestrutura física
são necessárias - ou não - para a operação de seus data
centers.
Sumário Executivo
>
by Schneider Electric White Papers são parte da livraria de White papers Schneider Electric, produzidos pelo centro científico de data centers Schneider Electric
O universo total do data center que a maioria dos profissionais de data center conhece consiste principalmente em dois domínios. O primeiro domínio, tecnologia da informação (TI), refere-se a todos os sistemas que tratam dos aspectos de processamento das informações do data center (por exemplo, servidores, sistema de armazenamento e switches de rede). O segundo domínio gira em torno da infraestrutura física e de controles que permitem o funcionamento do domínio de TI. Esse segundo domínio inclui os sistemas de infraestrutura física que suportam o domínio de TI ("espaço vazio") do data center além da própria instalação de data center mais ampla. Isso incluiria os sistemas de energia da instalação, de refrigeração e de segurança. O sistema
de classificação de gerenciamento descrito neste documento limita-se em escopo à infraestrutura física da instalação de data center e às áreas de TI.
Ambos os domínios estão inter-relacionados, mas os subsistemas em cada um são comprados, gerenciados e mantidos por usuários separados. Tipicamente, os departamentos de instalação e de engenharia "são os proprietários" e operam os sistemas de instalação e de infraestrutura de TI. O pessoal do departamento de TI "é proprietário" do equipamento de TI. Em alguns data centers maiores, os dispositivos de TI e de infraestrutura compartilham um backbone de comunicações comum. À medida que o data center total evolui, esses departamentos se tornarão mais entrelaçados, assim como os sistemas de gerenciamento que os suportam. A Mesa 1 oferece definições de termos utilizados neste documento para descrever
e contrastar o sistema de classificação de software de gerenciamento de data center.
Termo
Definição
Exemplos de Data
Center
Infraestrutura
da Instalação
e de TI
Isso representa a totalidade dos sistemas materiais e do equipamento físico principal para facilitar operações de um ambiente de TI confiável, controlado e protegido.
Sistemas de alimentação Sistemas de refrigeração Sistemas de segurança
Tecnologia de
Informação
(TI)
O espectro de tecnologias inteiro para processamento de informações, incluindo tecnologias de software, de hardware de comunicações e serviços relacionados.
Servidores
Sistemas de armazenamento Sistemas de rede
Ambiente
Os arredores físicos totais de um prédio ou instalação que abriga os diversos bolsões de hardware e software relacionados ao data center.
Sala de TI Sala de eletricidade Sala de mecânica
Subconjunto
Um agrupamento lógico de subsistemas físicos com funções principais semelhantes (quatro delas). Monitoramento e Automação Planejamento e Implementação Painel Coleta de Dados
Subsistemas
Um pacote de software integrado por finalidade que atenda a essa necessidade específica (potencialmente centenas deles).
Subsistema de monitoramento de dispositivo de energia da instalação Subsistema de monitoramento de segurança de TI
Função
principal
Uma função de software que esteja em primeiro lugar na ordem de desenvolvimento e na classificação ou em importância quando comparada a outras funções de software disponíveis naquele subsistema em particular.
A função de análise de energia elétrica da sala do pacote de software PowerLogic ION Enterprise
Função
secundária
Uma função de software que esteja em segundo lugar na classificação de importância na ordem de desenvolvimento atrás da função principal.
A função de monitoramento de dispositivo de refrigeração HVAC da instalação do pacote de software PowerLogic ION Enterprise
Introdução
Mesa 1
Definições e exemplos
de terminologia
Em um mundo ideal, os gerentes de data center devem ser capazes de executar um pacote de software de gerenciamento que atenda a todas as suas necessidades básicas. Entretanto, o conceito de "um sistema" não existe em qualquer senso prático. Embora vários fornecedores prometam uma visão do sistema de gerenciamento "unificado" final, isso tem sido um sonho ilusório que será difícil de realizar. Os pontos a seguir ilustram porque "um sistema" é um objetivo improvável no futuro previsível:
Uma necessidade de ferramentas simples que atendam a requisitos específicos –funcionários de TI e de instalações possuem prioridades diferentes nenhum pacote atenderá a todas as necessidades deles. Esses funcionários preferem ferramentas simples que se concentrem em atender as necessidades específicas deles.
Investimentos em sistemas pré-existentes - A maioria dos profissionais de datacenter já possui software pronto que execute parte da função de gerenciamento. Em vários casos, não é viável nem econômico substituir o software existente.
Protocolos abertos permitem a integração de programas de software diferentes –O software de gerenciamento de instalação e de infraestrutura de TI é altamente especializado. Entretanto, quando essas ferramentas se baseiam em protocolos abertos padronizados, fica muito fácil adicionar novas ferramentas de software, como necessário, a um conjunto de ferramentas existente e fazê-las se comunicar e funcionar juntas efetivamente. Esse capacidade, portanto, diminui a demanda ou a necessidade de um único sistema unificado que abranja tudo.
A Figura 1 ilustra um mapa de contexto dos quatro subconjuntos na parte da instalação e de infraestrutura de Ti do data center. Dependendo do tamanho de um determinado data center, o data center total (isto é, ambos os domínios descritos acima) poderia consistir em centenas de subsistemas de software de gerenciamento. A primeira etapa ao classificar esses
subsistemas é agrupá-los em subconjuntos gerais. Embora o foco deste documento seja software de gerenciamento de infraestrutura de instalação e de TI, os subconjuntos também podem ser usados para classificar software de gerenciamento de TI.
GUIs específicas do subsistema HMIs específicas do subsistema Monitoramento e Automação GUIs entre subsistemas Planejamento e Implementaçã o Subconjunto Painel Subconjunto Monitoramento e Automação Subconjunto Subconjunto de Coleta de Dados Data Center Infraestrutura da Instalação e de TI Gerenciamento GUIs específicas do subsistema
Contexto
do sistema
de classificação
Figura 1
O mapa de contexto de
software de infraestrutura
de instalação e de TI do
data center demonstra
como interagem os
diversos subconjuntos
>
Uma observação
sobre o
gerenciamento
de energia
O mapa de contexto de software de gerenciamento do data center como apresentado na Figura 1 não destaca especificamente o gerenciamento de energia em qualquer um de seus subconjuntos. Na verdade, o gerenciamento de energia está envolvido em todas as camadas da construção do software de gerenciamento e não está concentrado em qualquer subconjunto ou subsistema.
Observe que os subconjuntos da Figura 1 possuem interfaces gráficas do usuário (GUI) ou interfaces de máquina humanas (HMI) associadas a eles. Observe também que o subconjunto Painel é a área principal no mapa de contexto que permite a visualização de informações de subconjunto cruzado.
A primeira etapa para operadores de data center que estejam avaliando seu software de gerenciamento é examinar sistemas de infraestrutura do data center, como o sistema de distribuição de energia, criando instalações mecânicas e de refrigeração, sala de TI e segurança. Isso ajudará a determinar que ferramentas de gerenciamento de subsistema já estão prontas e, examinando mais além, que ferramentas de subsistema são realmente necessárias. Um data center de colocação, por exemplo, pode não exigir um subsistema que gerencie no nível da sala de TI. Entretanto, os subsistemas de controle HVAC e de gerenciamento de energia podem ser essenciais para a mesma instalação de colocação. Um data center de pequeno ou médio porte com uma sala de TI com 100 racks pode prescindir de um subsistema de controle de instalação e de gerenciamento de energia, deixando isso para a equipe de instalações. Entretanto, a equipe de TI pode querer monitorar diretamente os dados de desempenho investindo em um subsistema de gerenciamento da sala de TI.
Subsistemas agrupados no subconjunto Monitoramento e Automação garantem que 1) o data center funcione como projetado e 2) as atividades sejam automatizadas para manter/maximizar a disponibilidade e a eficiência do data center. O software Monitoramento e Automação age nos limites definidos pelo usuário ao gerar alarmes, registros de dispositivos físicos ou até mesmo controlando-os. O subconjunto Monitoramento e Automação de subsistemas inclui energia da instalação, controle ambiental da instalação, subsistemas de segurança da instalação e o gerenciamento da sala de TI (consulte a Figura 2). A Tabela 2 ajuda a diferenciar os subsistemas de Monitoramento e Automação principais em termos de suas funções principais e secundárias (consulte a barra lateral "Nem todas as soluções de monitoramento são iguais").
Relatórios e Análises Alarmes e Notificação Energia da Instalação Segurança da instalação Sala de TI Estado Configuração Controle Controle Ambiental da Instalação
Subsistemas
Funções
Visualização Monitorament o e Automação SubconjuntoExistem quatro agrupamentos de subsistema no subconjunto de Monitoramento e Automação:
Monitoramento
e Automação
Figura 2
O subconjunto
Monitoramento
e Automação contém
vários subsistemas,
cada um oferece um
número de funções
Energia da instalação
O subsistema de gerenciamento de energia da instalação oferece uma visão detalhada do status e da operação da rede de distribuição elétrica inteira (desde alimentações de utilitário a transformadores, PDUs e racks) em um edifício, quase sempre incluindo o data center. A equipe de engenharia elétrica e consultores utilizam esse subsistema para gerenciar a rede de distribuição elétrica. As principais funções fornecidas por esse tipo de subsistema incluem o monitoramento de energia de condições de corrente (carga crítica e não crítica), alarmes de energia e "análise de energia". Essas funções suportam atividades críticas como notificação e resposta a problemas de rede elétrica, manutenção (planejada e não planejada), planejamento de capacidade, expansão de instalação/projetos de reajuste, projetos de eficiência de energia, análise da qualidade da energia e análise de confiabilidade da energia.
O subsistema de gerenciamento de energia da instalação oferece uma visão clara e completa da distribuição de energia da instalação. Também fornecidas são as informações acionáveis baseadas em dados elétricos detalhados, como potência, energia, fator de energia, amperagem, tensão, frequência, harmônicos e formas de onda. A saída do subsistema inclui exibições gráficas 3D da instalação, linhas elétricas e detalhes do equipamento. O subsistema de gerenciamento de energia da instalação também oferece indicadores de alarme visuais e notificação de alarme, ferramentas de análise de dados e a capacidade de agendar e distribuir relatórios.
Os subsistemas de gerenciamento de energia da instalação podem fornecer uma função de monitoramento elétrico principal bem simples para data centers menores ou pode fornecer retroalimentação de alta velocidade e de alto desempenho para sites grandes. O PowerLogic ION Enterprise e o PowerLogic SCADA da Schneider Electric são exemplos de subsistemas de monitoramento de energia da instalação (consulte a Figura 3).
Controle ambiental da instalação
Os subsistemas de controle ambiental da instalação tradicionalmente suporta os requisitos de departamentos de instalações corporativas. Além do controle do calor da instalação, ventilação e ar condicionado (HVAC), subsistemas ambientais da instalação também podem
>
Nem todas as
soluções de software
de monitoramento
são iguais
Os subsistemas de monitoramento são criados com uma função
principal em mente. O sistema
de monitoramento da sala de Ti do StruxureWare Central da Schneider Electric, por exemplo, possui como função principal a capacidade de monitorar a energia e a refrigeração na sala de TI. Entretanto, vários sistemas de monitoramento expandem seus recursos com o tempo. Essas funções secundárias tipicamente são menos robustas do que as encontradas em um sistema de criação de acordo com a finalidade. O StruxureWare Central, por exemplo, possui uma capacidade secundária de monitorar dispositivos Modbus fora da sala de TI. Embora não seja sua função principal, a capacidade pode ser suficiente para os operadores de data center com requisitos simples de monito-ramento de dispositivo Modbus. A Tabela 2 mostra exemplos das funções principais e secundárias de sistemas de monitoramento de infraestrutura física.
Figura 3
Monitoramento da
energia da instalação
utilizando a GUI do
PowerLogic ION
Enterprise da
Schneider Electric
englobar sistemas de incêndio, água, vapor e de gás. Os protocolos de comunicação preferidos para sistemas de controle ambiental da instalação incluem BACnet, LONworks e Modbus. As funções diárias de sistemas de controle ambiental da instalação incluem a abertura e o fechamento de válvulas e dampers, os ventiladores giratórios, a inicialização de bombas e a refrigeração e aquecimento controlados de espaços de destino na instalação.
Continuum, da Schneider Electric, é um exemplo de um subsistema de controle ambiental da instalação principal. O subsistemas de controle ambiental da instalação também são diferenciados dos subsistemas de gerenciamento de energia da instalação do controle ambiental da instalação lida com a coordenação, controle e relatórios para todas as energias, não só da energia elétrica.
Função principal
Função Secundária
Sem Função
StruxureWa
re
Central*
PowerLogic ION
Enterprise**
Co
n
tin
uum
(BMS)
Pelco Digital
Sentry
Energia da Instalação
F
U
N
Ç
Õ
E
S
Monitoramento de
dispositivos de energia
Análise de energia
monitoramento de PUE
Controle Ambiental da Instalação
Automação e controle
Monitoramento de
dispositivo de refrigeração
Segurança da instalação
Vigilância
Controle de acesso
Sala de TI
Monitoramento de
dispositivos de energia
Monitoramento de
dispositivo de refrigeração
Monitoramento Ambiental
Monitoramento da
segurança
Monitoramento de PUE
Parcial
Mesa 2
Comparação de funções
principais e secundárias
de Monitoramento
e Automação
>
Observação em
relação às tabelas
2 e 3
Existem vários produtos de software de infraestrutura física de diversos fabricantes no mercado. A maioria oferece uma ampla variedade de funções. As Tabelas 2 e 3 comparam as funções apenas de uma amostra parcial dos produtos da Schneider Electric que se ajustam ao universo da Tecnologia de Operações (OT). As Tabelas 2 e 3 não se destinam a ser uma representação abrangente do que está disponível no mercado. Na verdade, não é função da Schneider Electric representar produtos de outros fabricantes nessas tabelas. As funções de produtos de outros fabricantes são quase sempre em um estado de fluxo e poderiam ser facilmente representados de forma incorreta. Dessa forma, essas tabelas se restringem a uma parte do pacote de produtos atual da Schneider Electric. Tabelas genéricas estão localizadas no Apêndice, o que permite a operadores do data center entrarem em seus próprios pacotes pessoais de produtos de software de gerenciamento para fins de comparação.
Os dispositivos de energia da instalação incluem: disjuntores, unidades de desligamento, medição de média e baixa tensão (isto é, transformadores, interruptores), controladores de lógica programável (PLCs), unidades de terminal remoto (RTUs), interruptores de transferência automática (ATS), controles de gerador, controles de No-break.
Os dispositivos de energia de TI incluem: Controles de No-break, unidades de distribuição de energia (PDUs) e medição de circuito derivado, medição de bloco de energia do rack
* Inclui complementos de segurança como NetBotz e ferramentas de monitoramento de PUE como StruxureWare Operartions - Eficiência de Energia
** Funciona em coordenação com medidores instalados para coleta de dados
Segurança da instalação
Com novas tecnologias como sistemas de gerenciamento de vídeo ótico avançados, identificação biométrica e sistemas de gerenciamento remoto se tornam cada vez mais disponíveis, a segurança de cartão e guarda tradicional está senso suplantada por subsistemas de segurança da instalação que podem oferecer identificação positiva e o rastreamento da atividade humana no data center e em torno dele. A tecnologia de identificação está mudando tão rápido como as instalações, informações e comunicação que ela protege. A Schneider Electric Pelco é um exemplo de um subsistema de segurança da instalação capaz de fornecer suporte de segurança de vídeo interno e externo.
Sala de TI
Os subsistemas de gerenciamento de sala de TI monitoram os sistemas de energia e de refrigeração no andar da sala de TI de forma que o tempo de atividade de servidores, equipamentos de comunicação e equipamentos de armazenamento possam ser mantidos. Os subsistemas de gerenciamento de sala de TI do data center são desenvolvidos em torno das necessidades e dos requisitos dos operadores de sala de computador (uma necessidade de mais velocidade e informações em tempo real). O ambiente de TI é caracterizado por alterações frequentes, dispositivos inteligentes e uma filosofia de gerenciamento baseada em exceções. Esses subsistemas também podem se integrar a câmeras de segurança em linhas de racks, como as câmeras NetBotz da Schneider Electric.
Figura 4
Interface de segurança
típica de sala de TI de data
center
>
Uma observação
sobre usuários de
subsistema
Os subsistemas do data center são gerenciados por indivíduos com diferentes responsabilida-des de trabalho. No lado de TI, os operadores tendem a se concentrar em uma série de GUIs de subsistema individual enquanto que o gerenciamento se concentra nas informações consolidadas informadas no painel.
No lado das instalações, ocorre uma situação semelhante. Os engenheiros monitoram sistemas HVAC de edifício individuais, por exemplo, e o gerenciamento de instalações tende a interagir com os painéis que exibem informa-ções entre as instalainforma-ções.
Os subsistemas de gerenciamento de sala de TI são projetados para acomodar atualizações de firmware simultâneas para vários sistemas e para monitorar a integridade da bateria ao identificar exceções que indiquem características comportamentais além dos limites pré-programados. Os subsistemas de gerenciamento de sala de TI são criados em torno da expectativa de que o monitoramento de energia e de refrigeração opere de uma maneira semelhante a outros aplicativos de TI. Ou seja, o software pode ser instalado automaticamente e executa a descoberta automática de componentes vinculados. Em essência, tudo
simplesmente "funciona" prontamente, com a capacidade de alteração da configuração. Geralmente, esses subsistemas utilizam um protocolo de comunicação de rede IP. O StruxureWare Central da Schneider Electric é um exemplo de um subsistema de gerenciamento de sala de TI.
Planejamento e Implementação, o segundo subconjunto de subsistemas (consulte a Figura 1), garante 1) implantação eficiente de novos equipamentos, 2) execução de planejamento para facilitar alterações no data center, 3) rastreamento de ativos no data center e 4) simulação de potenciais alterações para analisar o futuro impacto no data center. Funções em Planejamento e Implementação envolvem previsão e modelagem ("O que acontecerá se eu fizer isto?"), rastreamento de alterações ("Em que ponto meu sistema se tornará obsoleto?"), rastreamento de inventário ("Como eu rastreio o histórico e os movimentos deste
equipamento?") e análise de dependência ("Se eu alterar o conteúdo deste rack, como isso afetará a minha refrigeração?").
Existem cinco agrupamentos de subsistema no subconjunto de Planejamento e Implementação:
Gerenciamento de ativos da instalação - Esse subsistema permite o
gerencia-mento da implantação de ativo, a geração de especificações de peças relacionadas a instalação, calibração, custos e rastreamento de ativos de equipamento de construção.Gerenciamento de capacidade de instalação - Esse subsistema auxilia
a equipe a planejar os movimentos e as alterações as salas de mecânica e elétrica, fornecendo medições em tempo real do consumo de energia e dos fluxos de água, além do impacto das alterações no projeto na infraestrutura de energia e de refrigeração.Rastreamento de inventário
Capacidade da sala de TI gerenciamento
Gerenciamento de ciclo de vida e de ativos da
sala de TI Previsão e modelagem Rastreamento de alterações Gerenciamento de fluxo de trabalho da sala de TI
Subsistemas
Funções
Análise de dependência Visualização Gerenciamento de ativos da instalação Gerenciamento de capacidade da instalação Planejamento e Implementação SubconjuntoPlanejamento e
Implementação
Figura 5
O subconjunto
Planejamento
e Implementação
contém vários
subsistemas, cada
um oferece um
número de funções
Gerenciamento de fluxo de trabalho da sala de TI - Esse subsistema facilita
a execução de adições de equipamentos, movimentações e alterações apresentando uma visão geral estruturada e hierárquica dos locais do data center, incluindo visões locais e globais e de grupos para ativos simples.Gerenciamento da capacidade da sala de TI - De uma perspectiva da eficiência
de consumo de energia, o sistema identifica o local físico ideal para equipamentos de energia, refrigeração e TI baseados em rack. Os requisitos definidos pelo usuário, como redundância, uso de rede e agrupamentos de linha de negócios também são fatorados. Os dados ao vivo são utilizados para criar simulações que analisam o impacto das alterações antes que elas aconteçam. Esse nível de planejamento permite reduções na refrigeração subutilizada e na capacidade elétrica. Para obter mais informações sobre o tópico de capacidade subutilizada, consulte o White Paper 150, Gerenciamento da Capacidade de Energia e Refrigeração paraData Centers.
Gerenciamento de ciclo de vida e de ativos da sala de TI - Esse subsistema
permite o gerenciamento de inventário da sala de TI. Os modelos visuais da disposição do data center permitem o rastreamento de ativos de TI e de espaço disponível. A renderização da disposição física do data center também permite a visualização do consumo de energia por rack, além da identificação e da localização de falhas de energia.A Tabela 3 ajuda a diferenciar alguns dos subsistemas de planejamento e implementação principais em termos de suas funções principais e secundárias.
Figura 6
Planejamento
e Implementação para
o ambiente de sala de TI
utilizando a GUI do
StruxureWare Operations
da Schneider Electric
Gerenciamento da Capacidade de Energia e Refrigeração para Data CentersLink para a fonte
O subconjunto de coleta de dados representa dispositivos como medidores, dispositivos de proteção da energia, placas interoperadas, controladores de lógica programável (PLCs), sensores e outros dispositivos. Esses dispositivos executam a função fundamental de obter dados e de encaminhá-los para o software de gerenciamento para processamento.
Função principal
Função Secundária
Sem Função
PowerLogic ION
Enterprise
Co
n
tin
uum
(BMS)
StruxureWa
re
Operations
StruxureWa
re
Operations -
Capacidade
StruxureWa
re
Operations -
Alteração
F
U
N
Ç
Õ
E
S
GERENCIAMENTO DE ATIVOS DA INSTALAÇÃO
Rastreamento
de inventário
Rastreamento
de manutenção
GERENCIAMENTO DE CAPACIDADE DA INSTALAÇÃO
Análise de impacto
e dependência –
Energia
Análise de impacto
e dependência –
Refrigeração
GERENCIAMENTO DE FLUXO DE TRABALHO DA SALA DE TI
Previsão e modelagem
Rastreamento de fluxo
de trabalho
GERENCIAMENTO DE CAPACIDADE DA SALA DE TI
Análise de impacto
e dependência –
Energia
Análise de impacto
e dependência –
Refrigeração
Análise de impacto
e dependência – Portas
de rede
GERENCIAMENTO DE CICLO DE VIDA E DE ATIVOS DA SALA DE TI
Rastreamento de
inventário
Rastreamento de
alterações
Tabela 3
Comparação de funções
principais e secundárias
de Planejamento
e Implementação
Coleta de dados
Os gerentes de data center exigem algum meio para a consolidação de informações críticas sobre o desempenho de seu data center. Não só as informações críticas precisam ser agregadas, como também o usuário precisa visualizar os dados de uma maneira que seja significativa e acionável. Na verdade, essa visualização dos dados via um painel é uma função chave que permite uma visão dos quatro subconjuntos do subsistema principal. Os dados do painel operacional podem incluir o seguinte: temperatura e umidade médias, alta temperatura e umidade para um determinado período, carga de TI, total de carga de data center e um resumo dos 10 últimos alertas críticos. De uma perspectiva de segurança, o painel também poderia realçar as 10 últimas entradas físicas no data center e as horas em que essas entradas aconteceram. Alguns operadores, responsáveis pelo controle de seus próprios custos de energia, também podem exigir dados de PUE em seu painel.
Alguns operadores de data center podem optar por acessar dados em sua forma bruta sem o benefício de um painel. Por exemplo, consultas de tabelas SQL podem ser geradas e transferidas para um arquivo Excel de forma que um relatório possa ser produzido para atender ao requisito imediato de informações de desempenho. Diversos subsistemas de monitoramento também podem realçar problemas urgentes. Mas à medida que os data centers se tornam mais complexos, as informações necessárias precisam ser formatadas com mais facilidade e apresentadas em um painel formal. Um painel representa um terceiro subconjunto que captura dados dos três outros subconjuntos e então atualiza para um pacote de gerenciamento, oferecendo KPIs e resumos de dados, pela rede existente. Alguns painéis se concentram mais no desempenho do equipamento de TI, enquanto que outros oferecem exibições de resumo sobre a infraestrutura física (refrigeração, energia, segurança). Os painéis retiram suas informações dos subconjuntos monitoramento e automação, planejamento e implementação e conjunto de dados. Alguns painéis são criados de forma personalizada ou são comprados de terceiros (consulte a Figura 8 para obter um painel de exemplo).
Software de visualização
Embora o painel seja o fundamento para a agregação de dados acionáveis, existem diversos níveis de interface de máquina humana (HMI) e de interface gráfica do usuário (GUI) que
Painel
Figura 7
A interface de máquina
humana (HMI) oferece
informações de
configuração e de
operação para
dispositivo No-break
individual
permitem que dados significativos sejam visualizados por usuários específicos por meio dos diversos subsistemas no data center (consulte GUI e HMI na Figura 1). Embora a HMI usado pelo engenheiro de instalações não se pareça com a GUI utilizada pelo operador de TI, ambas extraem informações do sistema com base nas preferências e prioridades do usuário individual.
Figura 8
O painel de exemplo coleta
dados em subconjuntos
de OT e centraliza
informações em uma
ou mais GUIs
Ao compartilhar pontos de dados chaves, notificações de alarme, dados históricos e informações de rastreamento de ativos, o software de gerenciamento de instalação de dados e de infraestrutura de TI permite que os usuários tomem decisões informadas com base na capacidade de energia e de refrigeração em tempo real e em dados de redundância. O sistema de classificação apresentado neste documento mostra a primeira etapa de
pavimentação de uma abordagem lógica que pode ser resumida assim: Um Data Center Inteiro, a partir do qual é selecionada a
parte de infraestrutura de instalação e de TI, que é dividida em Subconjuntos, cada um consistindo em vários
Subsistemas, que são comparados e contrastados pela ilustração de funções Principais e Secundárias, que permitem o
investimento eficiente em software de gerenciamento ... com etapas chave suportadas pelo software de visualização
Hoje, vários aplicativos de gerenciamento dos domínios de princípio do gerenciamento de sala de TI, controle de construção, segurança e energia tratam de diversas partes do pacote empresarial, mas nenhum aplicativo faz tudo. A abordagem segmentada continuará pelo futuro que podemos prever. Entretanto, painéis inovadores estão sendo desenvolvidos e facilitarão as decisões operacionais prudentes e informadas que consolidam as informações dessas fontes e melhoram o tempo de atividade e reduzem os custos de energia.
Conclusão
Kevin Brown é vice-presidente de Oferta e Estratégia de Soluções Globais para Data
Centers da Schneider Electric. Kevin é bacharel em engenharia mecânica pela Universidade de Cornell. Antes de ocupar esse cargo na Schneider Electric, Kevin atuou como Diretor de Desenvolvimento de Mercado da Airxchange, um fabricante de produtos e componentes de ventilação para recuperação de energia no setor de climatização. Antes de ingressar na Airxchange, Kevin ocupou vários cargos de alta administração na Schneider Electric, entre eles o de Diretor do Grupo de Desenvolvimento de Software.
Dennis Bouley é Analista Sênior de Pesquisa do Centro de Ciência de Data Centers da
Schneider Electric. Ele é bacharel em Jornalismo e Língua Francesa pela Universidade de Rhode Island e detém o Certificat Annuel da Sorbonne em Paris, França. Ele já publicou vários artigos em periódicos internacionais voltados aos ambientes e às infra-estruturas físicas de TI, além de ter escrito vários white papers para o The Green Grid.
Gerenciamento da Capacidade de Energia
e Refrigeração para Data Centers
White Paper 150
Recursos
Clique no ícone para linkar a pesquisa
Para incluir comentários sobre o conteúdo deste White Paper:
Data Center Science Center
DCSC@Schneider-Electric.com
Se você é cliente e tem perguntas relacionadas especificamente com o data
center que está projetando:
Entre em contato com seu representante de
Schneider Electric
www.apc.com/support/contact/index.cfm
Entre em contato
Explore todos os
White Papers
whitepapers.apc.com tools.apc.comExplore todas as ferramentas
TradeOff ™
* Inclui complementos de segurança como NetBotz e ferramentas de monitoramento de PUE, como InfraStruxure Eficiência de Energia
** Funciona em coordenação com medidores instalados para coleta de dados
Função principal
Função Secundária
Sem Função
StruxureWa
re
Central*
PowerLogic ION
Enterprise**
Co
n
tin
uum
(BMS)
Pelco Digital
Sentry
No me do pro d u to No me do pro d u to No me do pro d u to No me do pro d u to No me do pro d u toF
U
N
Ç
Õ
E
S
ENERGIA DA INSTALAÇÃO
Monitoramento de
dispositivos de energia
Análise de energia
Monitoramento de
eficiência
CONTROLE AMBIENTAL DA INSTALAÇÃO
Monitoramento de
dispositivo de refrigeração
Automação e controle
SEGURANÇA DA INSTALAÇÃO
Vigilância
Controle de acesso
SALA DE TI
Monitoramento de
dispositivos de energia
Monitoramento de
dispositivo de refrigeração
Monitoramento Ambiental
Monitoramento da
segurança
Monitoramento de PUE
Parcial
Apêndice
Mesa A1
Planilha de comparação de produtos
de Monitoramento e Automação
