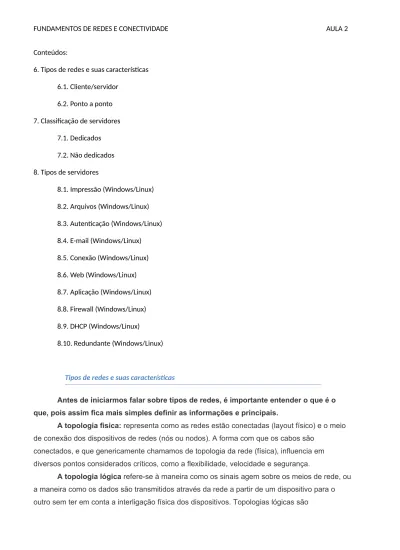

AULA 2

Conteúdos:

6. Tipos de redes e suas características 6.1. Cliente/servidor 6.2. Ponto a ponto 7. Classificação de servidores 7.1. Dedicados 7.2. Não dedicados 8. Tipos de servidores 8.1. Impressão (Windows/Linux) 8.2. Arquivos (Windows/Linux) 8.3. Autenticação (Windows/Linux) 8.4. E-mail (Windows/Linux) 8.5. Conexão (Windows/Linux) 8.6. Web (Windows/Linux) 8.7. Aplicação (Windows/Linux) 8.8. Firewall (Windows/Linux) 8.9. DHCP (Windows/Linux) 8.10. Redundante (Windows/Linux)

Tipos de redes e suas características

Antes de iniciarmos falar sobre tipos de redes, é importante entender o que é o que, pois assim fica mais simples definir as informações e principais.

A topologia física: representa como as redes estão conectadas (layout físico) e o meio de conexão dos dispositivos de redes (nós ou nodos). A forma com que os cabos são

conectados, e que genericamente chamamos de topologia da rede (física), influencia em diversos pontos considerados críticos, como a flexibilidade, velocidade e segurança.

A topologia lógica refere-se à maneira como os sinais agem sobre os meios de rede, ou a maneira como os dados são transmitidos através da rede a partir de um dispositivo para o outro sem ter em conta a interligação física dos dispositivos. Topologias lógicas são

freqüentemente associadas à Media Access Control métodos e protocolos. Topologias lógicas são capazes de serem reconfiguradas dinamicamente por tipos especiais de equipamentos como roteadores e switches.

A.

As redes do tipo cliente/servidor são facilmente identificadas, podemos citar como exemplo nossa rede doméstica, que neste momento você já pode defini-la como LAN.

Pois ela busca sua requisição em um servidor especifico para depois devolver ao usuário final.

Mas como identificar quem é o cliente e quem é o servidor em uma rede deste tipo? Fácil.  Cliente:

O processo de cliente é ativo, ou seja, são eles que solicitam serviços a outros

programas, os servidores. Normalmente o cliente é dedicado à sessão do usuário, começando e terminando com a sessão.

Um cliente pode interagir com um ou mais servidores, mas pelo menos um processo servidor é necessário.

A nível de aplicação, o primeiro ponto a residir no cliente é a interface com o usuário.

Algumas tarefas a serem realizadas pelo Cliente:

 Manipulação de tela

 Interpretação de menus ou comandos

 Entrada e validação dos dados

 Processamento de Ajuda

 Recuperação de erro

 Manipulação de janelas

Gerenciando a interação com o usuário, o cliente esconde do usuário o servidor e a rede, caso houver. Para o usuário a impressão é que a aplicação está sendo rodada completamente local.

Se, por acaso, o programa que interage com o usuário fizer simplesmente chamada de rotina, e ficar por conta do servidor todo o processamento este certamente não é um sistema cliente/servido

 Servidor:

Servidores são programas que respondem as solicitações por serviços compartilhados. Ele é um processo reativo, disparado pela chegada de pedidos de seus clientes.

Geralmente, o processo servidor roda o tempo todo, oferecendo serviços a muitos clientes.

Em alguns sistemas, o processo servidor em vez de responder diretamente, cria um processo escravo exclusivamente para cada pedido de cliente. O servidor banco de dados Oracle trabalha desta forma, quando chega um pedido, ele cria um processo escravo dedicado a trabalhar neste pedido, deixando assim o processo mestre livre para receber outros pedidos imediatamente.

Para que o servidor possa manipular os dados e prover segurança são combinadas rotinas de gerenciamento de dados com as funções de controle encontradas nos sistemas operacionais.

Um servidor processa a informação sem interagir com outros servidores. Os clientes que interagem com mais de um servidor tem a responsabilidade de ativá-los quando necessário.

O processamento do servidor geralmente inclui:

 Acessar,

 Armazenar,

 Organizar os dados compartilhados,

 Atualizar dados previamente armazenados

Recursos compartilhados podem ser: dados, CPU, armazenamento em disco ou fita, capacidade de impressão, comunicação e até gerenciamento de vídeo e memória.

Podemos representar uma rede do tipo cliente/servidor conforme a imagem abaixo.

As vantagens de ter uma rede cliente/servidor são inúmeras, mas podemos nos ater na principal que é o gerenciamento de acesso dos usuários e gerenciamento dos recursos

compartilhados. Nas redes deste tipo o principal protocolo de comunicação é o TCP/IP onde um nó (máquina principal) recebe todas as configurações principais e distribui para as demais máquinas.

Ainda podemos citar mais algumas vantagens como:

 Rede evolutiva: graças a esta arquitetura, é possível suprimir ou acrescentar clientes sem estar a perturbar o funcionamento da rede e sem modificação essencial

 Uma melhor segurança: porque o número de pontos de entrada que permitem o acesso aos dados é menos importante

Porém o maior problema das redes deste tipo é o custo devido ao tecnicismo do servidor, pois ele pode ser considerado como um elo fraco, já que toda a rede está estruturada ao redor dele! Felizmente, o servidor tem uma grande tolerância às avarias (nomeadamente graças ao sistema RAID).

Ao falarmos de redes do tipo cliente/servidor, podemos citar como exemplo alguns serviços disponíveis para este modelo como:

a) Impressão (Windows/Linux) b) Arquivos (Windows/Linux) c) Autenticação (Windows/Linux) d) E-mail (Windows/Linux) e) Conexão(Windows/Linux) f) Web (Windows/Linux) g) Aplicação(Windows/Linux) h) Firewall (Windows/Linux) i) DHCP (Windows/Linux) j) Redundante (Windows/Linux)

Ainda trabalhando com a nossa rede do tipo Cliente/Servidor, podemos ir mais a fundo nos protocolos TCP e UDP, ambos da camada de transporte tanto do modelo OSI quanto TCP/IP

Diferenças TCP e UDP

– TCP é orientado à conexão e o UDP não utiliza conexões orientadas

●Antes de haver troca de dados entre dois hosts é necessário que o cliente “abra” uma c onexão entre eles através de uma seqüência chamada “handshake TCP” (descrito a segu ir);

– TCP é “pesado”

●O TCP provê diversos serviços adicionais que o UDP não provê, mas, justamente por is so, ele é mais complexo (e mais lento) que o UDP.

– TCP é confiável

●Caso haja a perda de um pacote TCP no caminho e ele não chegar ao destino, o sistem a TCP do remetente providencia o reenvio do pacote perdido. O UDP não tem essa funci onalidade.

– Os pacotes TCP são ordenados

●Números de seqüência no cabeçalho TCP permitem que o receptor dos pacotes ordene os mesmo caso cheguem fora de ordem. O UDP também não possui esse recurso.

Em uma rede ponto a ponto, você tem os computadores interconectados através de um Hub ou Switch, e estes podem trocar informações entre si e compartilhar o acesso a internet, porém sem o gerenciamento de um Servidor.

C. Barramento

 Vantagens:

 Uso de cabo é econômico;

 Mídia é barata, fácil de trabalhar e instalar;

 Simples e relativamente confiável;  Fácil expansão.

 Desvantagens:

 Rede pode ficar extremamente lenta em situações de tráfego pesado;

 Problemas são difíceis de isolar;  Falha no cabo paralisa a rede

inteira.

D.

Na topologia em anel os dispositivos são conectados em série, formando um circuito fechado (anel). Os dados são transmitidos unidirecionalmente de nó em nó até atingir o seu destino. Uma mensagem enviada por uma estação passa por outras

estações, através das retransmissões, até ser retirada pela estação destino ou pela estação fonte.

 Vantagens:

 Performance não é impactada com o aumento de usuários.

 Desvantagens:

 Falha de um computador pode afetar o restante da rede;  Problemas são difíceis de isolar

E.

A mais comum atualmente, a topologia em estrela utiliza cabos de par trançado e um concentrador como ponto central da rede. O concentrador se encarrega de

retransmitir todos os dados para todas as estações, mas com a vantagem de tornar mais fácil a localização dos problemas, já que se um dos cabos, uma das portas do concentrador ou uma das placas de rede estiver com problemas, apenas o nó ligado ao componente defeituoso ficará fora da rede.

 Vantagens:

 A codificação e adição de novos computadores é simples;  Gerenciamento centralizado;

 Falha de um computador não afeta o restante da rede.

 Desvantagem:

 Uma falha no dispositivo central paralisa a rede inteira.

Exercícios

1. Responda as questões abaixo corretamente: a) O que é topologia de rede e como ela se divide. b) Quais as vantagens da topologia de barramento?

c) Em um ambiente empresarial simples qual topologia podemos encontrar? Justifique sua resposta.

d) Quantos dispositivos são necessários para montar uma rede do tipo estrela? Faça um esboço(desenho).

e) A topologia estrela é uma das mais usadas atualmente, explique o motivo.

f) Quantas topologias podemos montar em uma rede cabeada usando um switch de 8 portas?
