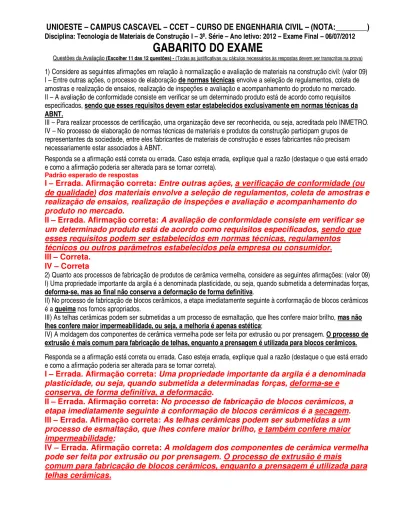

UNIOESTE – CAMPUS CASCAVEL – CCET – CURSO DE ENGENHARIA CIVIL – (NOTA:________)

GABARITO DO EXAME

Questões da Avaliação (Escolher 11 das 12 questões) - (Todas as justificativas ou cálculos necessários às respostas devem ser transcritos na prova)

1) Considere as seguintes afirmações em relação à normalização e avaliação de materiais na construção civil: (valor 09) I – Entre outras ações, o processo de elaboração de normas técnicas envolve a seleção de regulamentos, coleta de amostras e realização de ensaios, realização de inspeções e avaliação e acompanhamento do produto no mercado. II – A avaliação de conformidade consiste em verificar se um determinado produto está de acordo como requisitos especificados, sendo que esses requisitos devem estar estabelecidos exclusivamente em normas técnicas da ABNT.

III – Para realizar processos de certificação, uma organização deve ser reconhecida, ou seja, acreditada pelo INMETRO. IV – No processo de elaboração de normas técnicas de materiais e produtos da construção participam grupos de representantes da sociedade, entre eles fabricantes de materiais de construção e esses fabricantes não precisam necessariamente estar associados à ABNT.

Responda se a afirmação está correta ou errada. Caso esteja errada, explique qual a razão (destaque o que está errado e como a afirmação poderia ser alterada para se tornar correta).

Padrão esperado de respostas

I – Errada. Afirmação correta:

Entre outras ações, a verificação de conformidade (ou

de qualidade) dos materiais envolve a seleção de regulamentos, coleta de amostras e

realização de ensaios, realização de inspeções e avaliação e acompanhamento do

produto no mercado.

II – Errada. Afirmação correta:

A avaliação de conformidade consiste em verificar se

um determinado produto está de acordo como requisitos especificados, sendo que

esses requisitos podem ser estabelecidos em normas técnicas, regulamentos

técnicos ou outros parâmetros estabelecidos pela empresa ou consumidor

.

III – Correta.

IV – Correta

2) Quanto aos processos de fabricação de produtos de cerâmica vermelha, considere as seguintes afirmações: (valor 09) I) Uma propriedade importante da argila é a denominada plasticidade, ou seja, quando submetida a determinadas forças, deforma-se, mas ao final não conserva a deformação de forma definitiva.

II) No processo de fabricação de blocos cerâmicos, a etapa imediatamente seguinte à conformação de blocos cerâmicos é a queima nos fornos apropriados.

III) As telhas cerâmicas podem ser submetidas a um processo de esmaltação, que lhes confere maior brilho, mas não lhes confere maior impermeabilidade, ou seja, a melhoria é apenas estética;

IV) A moldagem dos componentes de cerâmica vermelha pode ser feita por extrusão ou por prensagem. O processo de extrusão é mais comum para fabricação de telhas, enquanto a prensagem é utilizada para blocos cerâmicos. Responda se a afirmação está correta ou errada. Caso esteja errada, explique qual a razão (destaque o que está errado e como a afirmação poderia ser alterada para se tornar correta).

I – Errada. Afirmação correta:

Uma propriedade importante da argila é a denominada

plasticidade, ou seja, quando submetida a determinadas forças, deforma-se e

conserva, de forma definitiva, a deformação.

II – Errada. Afirmação correta:

No processo de fabricação de blocos cerâmicos, a

etapa imediatamente seguinte à conformação de blocos cerâmicos é a secagem.

III – Errada. Afirmação correta:

As telhas cerâmicas podem ser submetidas a um

processo de esmaltação, que lhes confere maior brilho, e também confere maior

impermeabilidade;

IV – Errada. Afirmação correta:

A moldagem dos componentes de cerâmica vermelha

pode ser feita por extrusão ou por prensagem. O processo de extrusão é mais

3) Com relação às placas cerâmicas esmaltadas: (valor 09)

a) Faça um esquema apresentando as partes componentes desse material de construção e quais propriedades estão relacionadas à essas partes (pelo menos duas propriedades para cada parte);

b) Para os locais de aplicação de cerâmicas mencionados abaixo, cite duas características importantes: i) Galeria comercial de grande movimento, com acesso à rua e com parte da entrada em rampa.

ii) Piso de uma indústria de laticínios, com possibilidade de derramamento desses produtos e com tráfego elevado de pessoas e equipamentos.

b) Para os locais de aplicação de cerâmicas mencionados abaixo, cite duas características importantes: i) Galeria comercial de grande movimento, com acesso à rua e com parte da entrada em rampa.

Resposta: Resistência mecânica elevada; coeficiente de atrito adequado ou elevado – valor acima de 0,4 e recomendável acima de 0,7; PEI alto com valor 5 ou no mínimo 4 (devido ao transito)

ii) Piso de uma indústria de laticínios, com possibilidade de derramamento desses produtos e com tráfego elevado de pessoas e equipamentos.

Resposta: Resistência mecânica elevada; PEI alto com valor 5 ou no mínimo 4 (devido ao transito); resistência às manchas alto (5) ou resistência à ataques químicos (acido lático)

4) Com relação às telhas cerâmicas, responda por quê é importante respeitar limites de variação quanto às características abaixo, para que não ocorram problemas no desempenho dos telhados: (valor 09)

a) Limites máximos quanto à absorção das telhas;

b) Limites máximos quanto à planaridade e retilinidade e limites quanto à variações nas dimensões das telhas. Padrão esperado de respostas

a) Quanto a características geométricas as telhas cerâmicas não devem apresentar grandes diferenças de dimensões e devem apresentar retilinidade e planaridade, condições para que não ocorram problemas de encaixe, que podem comprometer o desempenho do telhado, ou seja, as telhas devem contribuir para que o telhado não permita a passagem de água, quando submetido à ação de chuva e vento, concomitantemente.

b) A absorção de água deve ser pequena, de modo a impedir a passagem de água pelo corpo da telha após longos períodos de exposição à chuva. (responder pelo menos o mencionado até aqui, a seguir são informações extras) A absorção também é importante quando a telha é sujeita ao congelamento, pois a água aborvida, durante a mudança de estado líquido para sólido, aumenta de volume e pode causar tensões que prejudicarão a resistência mecânica da telha. A absorção também afeta o pelo da telha e o sobrepeso no telhado, ou seja, uma telha ao absorver muita água pode vir a pesar muito mais que o previsto inicialmente no projeto do

5) A figura abaixo apresenta a seção transversal de um tronco e a posição de duas peças de madeira serradas (A e B), obtidas com diferentes tipos de desdobro. (valor 09)

6) Cite dois tipos de madeira transformada e quais as suas vantagens em relação às peças de madeiras maciças serradas? (valor 09)

Padrão esperado de resposta. Citar duas, como por exemplo:

Madeira laminada compensada. Vantagens: redução da anisotropia, peças de dimensões variadas, maior aproveitamento da madeira, possibilidade de melhor conservação da madeira, eliminação da contração. Madeira laminada colada. Vantagens: peças com maiores dimensões, possibilidade de seções transversais diferenciadas e com dimensões maiores que as da madeira serrada,

7) Considere que a madeira Itaúba apresenta os seguintes dados quanto a retração: retração radial: 2,3%; retração tangencial: 6,7%; retração volumétrica: 12,1%; ponto de saturação: 25%. Apresente os elementos do gráfico de

retratibilidade volumétrica e linear em função da variação da umidade para essa madeira. Apresente ainda o coeficiente de retratibilidade e as regiões do gráfico relacionadas à água de impregnação e água livre. (valor 09)

Coeficiente de retratibilidade = 6,3 / 2,3 = 2,7 a) Qual o tipo de desdobro em cada uma das peças?

RESPOSTA: A – RADIAL; B - TANGENCIAL

b) Qual dos tipos de desdobro tem menos probabilidade de ocorrência de defeitos como encanoamento e fendilhamento e por quê?

A – RADIAL, devido ao desdobro ser feito no sentido radial ao tronco, ou seja,

as fibras ficam organizadas de uma forma que no processo de secagem não

ocorrem distorções que levam ao encanoamento e fendilhamento.

Água de impregnação Água livre

8) Apresente os constituintes básicos das tintas e quais as funções de cada um dos constituintes no uso das tintas? (valor 09)

Padrão Esperado de Resposta:

- Veiculo fixo ou resina: fixa a faz aderir o pigmento, dando integridade à película.

- Veículo volátil ou solvente: dissolve a resina, dando a viscosidade necessária à aplicação. - Pigmento: promover a cor e outras propriedades (proteção à corrosão e reflexão)

- Aditivos: alteram propriedades importantes das tintas.

9) Em relação ao uso de vidros na construção civil, responda: (valor 09)

a) cite dois tipos de vidros de segurança, explique qual a razão deles serem considerados vidros de segurança e dê pelos menos um exemplo de uso de cada um desses vidros em aplicações na construção civil?

b) Apresente dois fatores que devem ser considerados no cálculo de espessuras dos vidros.

Padrão Esperado de Resposta: a) Três dentre os seguintes

- Vidro aramado, é de segurança devido a rede metálica incorporada ao vidro que tem como função principal segurar os estilhaços de vidro na hora do rompimento da placa. Locais: passarelas de entrada de prédios, guarda-corpo de sacadas, escadas enclausuradas para rotas de fuga de incêndio.

- Vidro laminado, e de segurança pois em caso de quebra do vidro laminado, os cacos permanecem presos ao PVB ou resina. Locais de uso: sacadas, locais para vidros a prova de bala (blindados), pisos de vidro.

- Vidro temperado, em caso de quebra o vidro se estilhaça em pequenos pedaços que reduzem o risco de acidentes. Locais de uso: Box de banheiros, sacadas, portas de vidro.

b) fatores: resistência do vidro, dimensões do vidro, cargas de vento ou cargas acidentais.

10) Com relação ao uso de ligas metálicas na construção civil, responda se a afirmação é Correta (C) ou incorreta (In): (valor 09)

( C ) Em geral, as linhas aéreas de transmissão de energia são produzidas em alumínio (devido à sua menor densidade), e as instalações elétricas internas domiciliares (de baixa tensão) são de cobre (devido à sua maior flexibilidade).

( In ) O aço galvanizado é um substrato de aço carbono comum que foi revestido com uma fina camada chamada de anodização. Entre outras aplicações, o aço galvanizado é usado na produção de telhas, calhas e rufos.

( In ) As telhas de aço galvanizado são mais leves e resistentes à corrosão que as telhas de alumínio, o que lhes garante maior vida útil.

( In ) O alumínio possui baixo ponto de fusão do metal puro, o que lhe restringe locais de aplicação, devido a temperatura máxima que ele pode ser usado, e ainda esse valor do ponto de fusão dificulta a sua fundição e moldagem.

11) Em relação aos processos de produção de metais, monte o quadro com a relação adequada entre nome do processo de produção, sua descrição e exemplos de produtos, conforme opções abaixo:(valor 09)

Nome do processo de produção

Algarismo romano  _{I II III}

Descrição Letra  _{c b a}

Produtos Número  _{5 2,4 1,3}

Nome do processo de produção:; I) extrusão; II) laminação; III) trefilação;

Descrição:

a) É um processo de produção que consiste em puxar o metal através de uma matriz, por meio de uma força de tração a ele aplicada na saída dessa matriz, e que acarreta na redução da seção transversal (largura) e respectivo aumento no comprimento do material.

b) É um processo de transformação mecânica que consiste na redução da seção transversal por compressão do metal, por meio da passagem entre dois cilindros de aço ou ferro fundido com eixos paralelos que giram em torno de si mesmos;

c) É um processo de transformação termomecânica no qual um tarugo de metal é reduzido em sua seção transversal quando forçado a fluir através do orifício de uma matriz (ferramenta), sob o efeito de altas pressões e temperatura.

Produtos (podem existir dois ou mais produtos por processo de produção):

1) Fios elétricos de cobre; 2) Chapas de zinco; 3) Cabos de cobre para condução de energia; 4) Chapas de alumínio; 5) Perfis para fabricação de esquadrias.

12) Observe a curva tensão-deformação da figura abaixo que apresenta a forma dos resultados de ensaio realizado em um aço laminado a quente e responda se a afirmação é correta (C) ou incorreta (In): (valor 09)

( In ) Na parte I ou na região A que vai da origem ao ponto 3 caracteriza-se a parte elástico-linear, ou seja, caso a força que é aplicada ao aço venha a cessar ocorrerá ainda uma deformação e a peça não retornará à sua dimensão inicial. ( In ) O ponto 2 representa o limite de resistência final do aço, ou seja, o valor máximo que deve ser adotado em projeto, devido a ser o limite que a peça de aço resiste.

( In ) Na parte B do gráfico ocorre o patamar de encruamento e na região C o escoamento. ( In ) No ponto 1 ocorre a ruptura da peça de aço e após esse ponto haverá o escoamento do aço.
