FUNDAÇÃO ESCOLA TÉCNICA LIBERATO SALZANO VIEIRA DA CUNHA

CURSO DE ELETRÔNICA

PROCESSAMENTO DE SINAIS Prof. Irineu Alfredo Ronconi Junior

Sinais no domínio do tempo e da frequência

Verificar, utilizando um osciloscópio digital e um gerador de funções, alguns sinais corriqueiramente usados em Eletrônica.

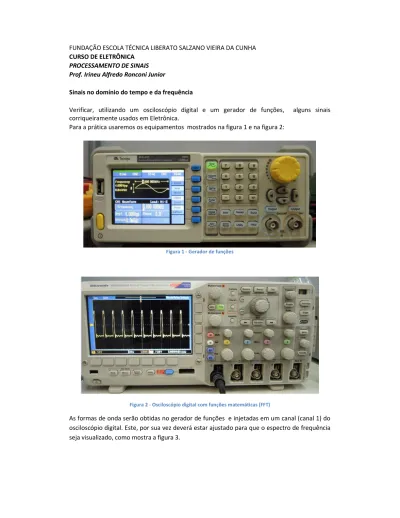

Para a prática usaremos os equipamentos mostrados na figura 1 e na figura 2:

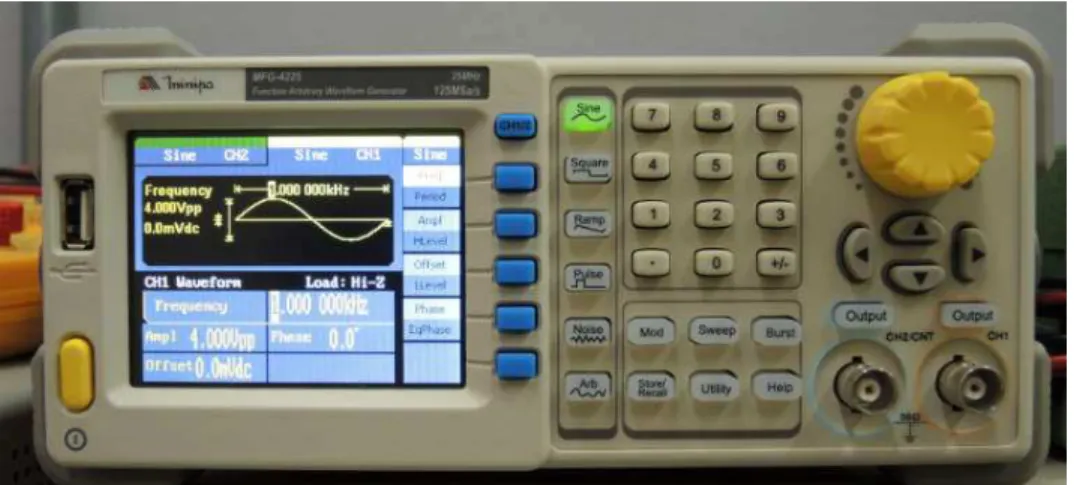

Figura 1 - Gerador de funções

Figura 2 - Osciloscópio digital com funções matemáticas (FFT)

(2)

Figura 3 - Osciloscópio ajustado para mostrar o sinal no tempo e em frequência

Antes de começar, sempre é bom lembrar que não estamos utilizando equipamentos IDEAIS, portanto é sempre necessário, desprezar pequenos ruídos e imperfeições.

1- Ajuste no gerador de funções um sinal senoidal puro com a frequência em um valor maior que 1MHz.

2- Injete o sinal no osciloscópio e compare o sinal no tempo com o de frequência: Número de raias, amplitudes, frequência, etc. Conclusão?____________________ 3- Mude o gerador de funções para função PULSO, como mostra a figura 4.

(3)

4- Ajuste o pulso para que tenha um ciclo de trabalho de 50% em uma frequência maior que 1MHz. Ajuste a tensão de tal forma que seja possível aumentar a mesma com

umaredução do ciclo de trabalho. Repita o item

(2)__________________________________________. Para ajudar, se necessário consulte a tabela no final do texto.

5- Divida o ciclo de trabalho em quatro (4) partes, de tal forma que a menor delas é o mínimo permitido pelo gerador. Proporcionalmente (inversamente), aumente a amplitude do sinal. Com isso nos aproximamos do impulso unitário (ou Delta de Dirac), para cada uma delas repita o item anterior (4). Conclusão______________________. 6- Uma das teorias da origem do Universo é a teoria do Big Bang. Em algum ponto do

espaço há muitos bilhões de anos passador houve uma grande explosão, então onde não tinha nada sugiram as galáxias conhecidas (e desconhecidas), as estrelas, planetas, a vida. Que paralelos (semelhanças e diferenças) podemos fazer entre a teoria do Big Bang e a função Delta de Dirac com seu espectro?____________________________

Tabelas:

Imagem

Figura 1 - Gerador de funções

Figura 1 -

Gerador de funções p.1
Figura 2 - Osciloscópio digital com funções matemáticas (FFT)

Figura 2 -

Osciloscópio digital com funções matemáticas (FFT) p.1
Figura 3 - Osciloscópio ajustado para mostrar o sinal no tempo e em frequência

Figura 3 -

Osciloscópio ajustado para mostrar o sinal no tempo e em frequência p.2
Figura 4 - Função Pulso

Figura 4 -

Função Pulso p.2

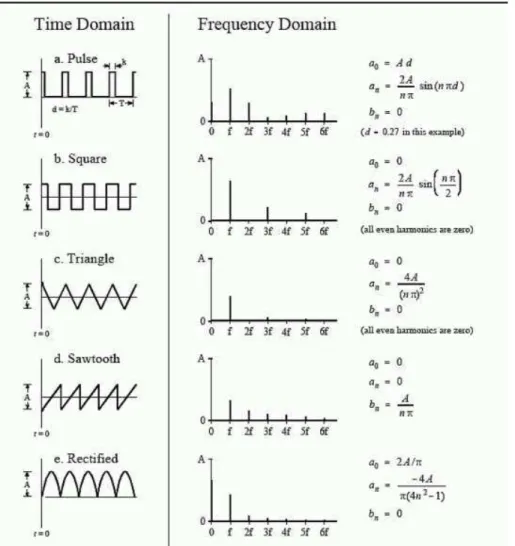

Figura 5 - Tabela 01
