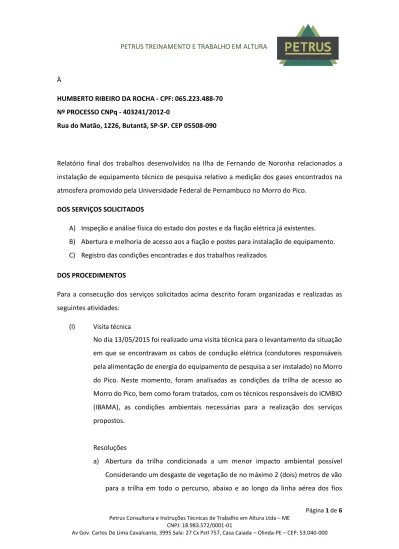

PETRUS TREINAMENTO E TRABALHO EM ALTURA
À
HUMBERTO RIBEIRO DA ROCHA - CPF: 065.223.488-70 Nº PROCESSO CNPq - 403241/2012-0
Rua do Matão, 1226, Butantã, SP-SP. CEP 05508-090
Relatório final dos trabalhos desenvolvidos na Ilha de Fernando de Noronha relacionados a instalação de equipamento técnico de pesquisa relativo a medição dos gases encontrados na atmosfera promovido pela Universidade Federal de Pernambuco no Morro do Pico.
DOS SERVIÇOS SOLICITADOS
A) Inspeção e análise física do estado dos postes e da fiação elétrica já existentes. B) Abertura e melhoria de acesso aos a fiação e postes para instalação de equipamento. C) Registro das condições encontradas e dos trabalhos realizados
DOS PROCEDIMENTOS
Para a consecução dos serviços solicitados acima descrito foram organizadas e realizadas as seguintes atividades:
(I) Visita técnica
No dia 13/05/2015 foi realizado uma visita técnica para o levantamento da situação em que se encontravam os cabos de condução elétrica (condutores responsáveis pela alimentação de energia do equipamento de pesquisa a ser instalado) no Morro do Pico. Neste momento, foram analisadas as condições da trilha de acesso ao Morro do Pico, bem como foram tratados, com os técnicos responsáveis do ICMBIO (IBAMA), as condições ambientais necessárias para a realização dos serviços propostos.
Resoluções
a) Abertura da trilha condicionada a um menor impacto ambiental possível Considerando um desgaste de vegetação de no máximo 2 (dois) metros de vão para a trilha em todo o percurso, abaixo e ao longo da linha aérea dos fios
PETRUS TREINAMENTO E TRABALHO EM ALTURA
elétricos condutores que percorrem o trecho da pista de barro de acesso ao Morro do Pico (Anexo I; Registros: FT 01,02,03) até à base do Morro propriamente dito. (Anexo I; Registro: VD 02) – latitude -03°50´34,2” S: Longitude -32°25’29,8”O
b) Requisitos gerais para abertura da trilha: (I) transito livre seguro dentro da margem de dois metros de vão entre margens de acesso; (ii) Registro das atividades, dos colaboradores envolvidos, bem como, o registro de todo o trabalho executado; (iii) Observação dos requisitos de segurança regulamentar do ICMBIO/BMPE e dos demais órgãos públicos responsáveis pela conservação e segurança do ambiente; (iv) observação da legislação específica para o local onde os trabalhos serão realizados e cumprimento os planos de uso e zoneamento ecológico disponíveis a categoria dos trabalhos realizados em suas advertências e restrições.
OBS: Consideração as condições e características peculiares a trilha, local de operação das atividades, foi determinado um número máximo de 04(quatro) pessoas simultaneamente no percurso em atividade de trabalho.
(II) Abertura da trilha e inspeção dos cabos e postes dos condutores de energia Período de execução de 21/05/2015 à 28/05/2015
Procedimentos técnicos gerais:
a) Desgaste da vegetação através de processo manual, respeitando os limites para a remoção de vegetação de até no máximo 2 (dois) metros de vão transversal à via.
b) Abertura de trilha de para acesso de pedestre à base do Morro do Pico
c) Inspeção detalhada do estado de conservação em que se encontravam a fiação e postes, visando a manutenção futura dos mesmos.
d) Registro em fotos e vídeos das condições encontradas na estrutura física da fiação e postes dispostos ao longo de toda o caminho de acesso ao Morro do Pico.
e) Operação dos trabalhos com o número máximo permitido de colaboradores para a consecução dos serviços.
PETRUS TREINAMENTO E TRABALHO EM ALTURA
Tabela de classificação da trilha (ABNT NBR 15505-2:2008)
* trilha - via estreita, usualmente não-pavimentada e intransitável para veículos de passeio. Legenda em anexo: Tabela — Referência de classificação de percursos
(III) Inspeção física dos fios e postes de eletricidade: Conclusões e Recomendações a) Condições físicas de manutenção e desgastes dos cabos:
Foi verificado que as linhas dupla dos fios condutores apresentam ao longo de sua extensão (aproximadamente 300mts) pontos de rompimento. A primeira quebra foi detectada à 135mts de distanciamento da Base do morro, tendo como base a entrada pela estrada da Pousada Tejuaçu; O segundo rompimento foi verificado à 180mts, no mesmo sentido, de subida ao morro; O terceiro rompimento verificado entre a extensão do penúltimo ao último poste (poste que está ao chão). Parte da fiação encontra-se não suspensa nos postes por causa da vegetação.
b) Recomendações
PETRUS TREINAMENTO E TRABALHO EM ALTURA
de preservação ambiental (APA) cercada por vegetação nativa; de clima topical com temperaturas médias registradas entre 23,5º e 31,5º; sujeita a períodos de estação de seca e estação de chuvas intensas regulares, fica claro a existência de condições propícia ao desenvolvimento e crescimento da vegetação. Tal constatação, aliada ao reconhecimento das condições encontradas no período de vistoria (Anexo I, Registro: FT 02, FT03 e FT05), revelam a necessidade de manutenção sistematizada para a preservação do equipamento (fiação e postes) em condições de uso.
Gráfico das condições de clima regular na Ilha de Fernando de Noronha
Para a manutenção e preservação mais adequada do equipamento recomenda-se a instalação da fiação da transmissão elétrica no modal de via subterrânea, tipo de instalação de fácil manutenção, neste caso, por tirar os condutores do alcance do crescimento natural da vegetação. O que não isenta da necessidade de vistoria e trabalhos voltados a manutenção e preservação destes equipamentos.
Como sugestão acessória recomenda-se a implementação de alimentação de energia dos equipamentos localizados na base e cume do Morro do Pico por célula solar instaladas na base do morro.
CONSIDERAÇÕES FINAIS
Todas atividades realizadas na consecução dos serviços propostos foram concluídas com êxito sem o registro de intercorrências; desenvolvidas de acordo com a legislação ambiental
PETRUS TREINAMENTO E TRABALHO EM ALTURA
brasileira, bem como, de acordo com as exigências ambientais específicas da localidade em questão, (APA: área de preservação ambiental).
Os serviços executados foram discutidos e autorizados preliminarmente pela autoridade ambiental locada na Ilha de Fernando de Noronha, a saber ICMBIO/IBAMA. Os trabalhos realizados foram também notificados e autorizado pela administração pública da Ilha e pelo BMPE. Anexo os registros fotográficos e vídeos de todo o serviço desde o antes da execução (vistoria) até os trabalhos concluídos.
Recife, 10 de junho de 2015
Petrus Consultoria e Instruções Técnicas de Trabalho em (81) 99954-1504
gp@gp.pro.br www.gp.pro.br
PETRUS TREINAMENTO E TRABALHO EM ALTURA
Anexo I
Lista dos registros fotograficos e de video da inspeção ao término dos trabalhos organizados em ordem cronologica que estão armazenados em midia digital física e online que acompanham o presente relatório.
Link de acesso aos registros documentais: Anterior aos trabalhos:
1. Foto-01-Estrada de terra pousada TejuAçu 2. Foto-02-estado da fiação aérea
3. Foto-03-estado da fiação aérea
4. Foto-04-vista aéra do local das linhas da base do Morro do Pico 5. Foto-05-vista aéra do local das linhas da base do Morro do Pico 6. Foto-06-2015-05-Último poste está no chão
7. Foto-07-2015-05-Linhas apóis último poste
8. Foto-09-2015-05-13 verificação da linha aérea na base do Morro 9. VD-01-Abertura de trilha da linha de fios
10. VD-02-Trilha a Base do Morro do Pico – 20150522 11. VD-04-Penúltimo Lance da escalada ao Cume - 20150528
Após os trabalhos:
1. Foto-08 2 Vista aérea da trilha da linha de fios-Final 2. Foto-08 Vista aérea da trilha da linha de fios-Final marcada 3. VD-03-Desobstrução da linha aérea até a base do Morro do Pico 4. VD-05-Desobstrução da linha aérea até a base do Morro do Pico 5. VD-06-Chegada do Resp.Tec.UFPE.para instal.mangueira no Cume 6. VD-07-Instalação da mangueira no Cume-20150528
7. VD-08-Fim da OP no cume.mang.instalada
8. VD-09-Base do Morro do Pico Equipo Noite – 20150528 9. VD-10-Base do Morro do Pico Equipo Noite 2 – 20150528 10. Tabela — Referência de classificação de percursos
