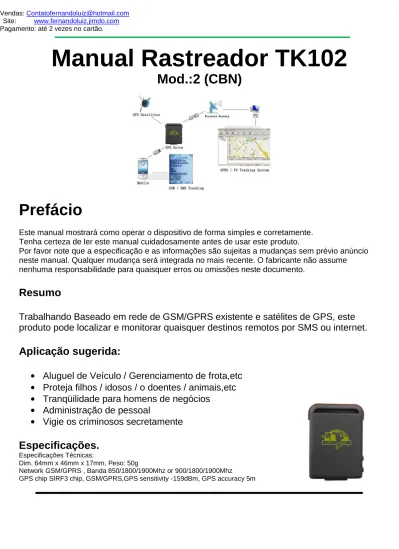

Manual Rastreador TK102
Mod.:2 (CBN)
Prefácio
Este manual mostrará como operar o dispositivo de forma simples e corretamente. Tenha certeza de ler este manual cuidadosamente antes de usar este produto.
Por favor note que a especificação e as informações são sujeitas a mudanças sem prévio anúncio neste manual. Qualquer mudança será integrada no mais recente. O fabricante não assume nenhuma responsabilidade para quaisquer erros ou omissões neste documento.
Resumo
Trabalhando Baseado em rede de GSM/GPRS existente e satélites de GPS, este produto pode localizar e monitorar quaisquer destinos remotos por SMS ou internet.
Aplicação sugerida:
Aluguel de Veículo / Gerenciamento de frota,etc
Proteja filhos / idosos / o doentes / animais,etc
Tranqüilidade para homens de negócios
Administração de pessoal
Vigie os criminosos secretamente
Especificações.
Especificações Técnicas:
Dim. 64mm x 46mm x 17mm, Peso: 50g
Network GSM/GPRS , Banda 850/1800/1900Mhz or 900/1800/1900Mhz
INSTALAÇÃO de cartão de SIM
Tenha certeza que não existe nenhuma ligação a ser transferida ao chip, e O
aparelho esteja desligado.
A mensagem SMS deve em formato de Texto.
Passos:
1 Abra a cobertura traseira, e escolha a bateria. 2 Puxe a trava
3 Ponha o cartão de SIM no compartimento e feche a trava..
Bateria
Carregue a bateria entre 8 e 12 horas para o primeiro uso. Por favor use a bateria e recarregador fornecido pelo fabricante. Esta unidade adota bateria de íon de Li
embutido, utilize a bateria completa, em torno de 48 horas. Depois do primeiro uso, a bateria pode ser completamente carregada em 3-5horas.
Precauções:
A: A bateria de íon de Li, que contém substâncias químicas prejudiciais e pode estourar. Por favor,
não bata, perfure ou exponha ao fogo.
B: Por favor, carregue a bateria a tempo de manter normalmente trabalhando.
Partida
Ponha o cartão de SIM e bateria no lugar demonstrado.
Ligue a unidade ao ar livre apertando o “ on/off ” botão até o indicador esteja ligado.
Para o primeiro uso, por favor inicialize a unidade e restaure configurando para default. (5.4 instrução)
Em 10 ou 40 segundos, a unidade começará a trabalhar e adquirir o sinal GSM como também o GPS. O indicador continuará relampejando a cada 4 segundos quando a unidade recebe os sinais, caso contrário ele continuará ligado.
Quando esta unidade sinaliza em receber GPS normalmente, você pode usar isto e fazer todo o seguinte processo.
Inicialização
Envie “ begin+password ” em SMS para a unidade, responderá “ begin ok ” e inicializa todo a configuração. (password padrão: 123456)
Exemplo: begin123456
OBS: password = senha
Mudança de senha
Envie um SMS para o chip instalado no GPS
³Sassword +antiga password+espaço+nova password´ mudar a senha. Exemplo: password123456 99999999
Observação:
Esteja certo de manter a nova senha em mente ou anotado em local seguro, caso perca, você tem que resetar o software para restaurar o original.
Tenha certeza que a nova senha está em 6 dígitos, ou então o rastreador não pode reconhecer a nova senha.
Autorização de números
Podem ser programados 5 números para a comunicação do GPS TRACKER.
Ligue 10 vezes para o GPS, fará o número de telefone celular como o número autorizado automaticamente.
Envie um SMS ³Ddmin+senha+espaço+telefone celulaU´ para instalar um número autorizado.
Para autorizar outros números, devem ser configurados da mesma forma pelos primeiros números autorizados. Se o número é com sucesso autorizado, o GPS responderá “ admin ok! ” em SMS.
Exemplo: ³DGmin123456 9999____´
Desautorização de números
Para desautorizar o número, envie SMS:
³QRDGmin+password+space+númeroautorizDGR´ para apagar o número autorizado. Exemplo: noadmin123456 99999999
como uma ligação normal para outro DDD ou DDI frente do número de telefone celular,
Exemplo para número internacional:
Envie o SMS para o GPS ³DGmin123456 000199999999´.
O GPS irá configurar o número autorizado 99999999, sendo que 0001 é o código de ligação internacional para os EUA.
Exemplo para um número de outro DDD:
Envie o SMS para o GPS ³DGmin123456 0312899999999´.
O GPS irá configurar o número autorizado 99999999, sendo que 03128 é o código de da operadora+DDD da ligação para Rio de Janeiro.
É necessário identificar corretamente com a operadora escolhida os códigos de ligações de longa distância.
Votação de tempo real
Se não existe nenhum número autorizado programado, quando qualquer número ligar para o CHIP no aparelho, reportará um Geo-info; Se existe já um número autorizado, então não responderá quando um número sem autorização telefonar para o número do CHIP instalado.
Quando um número autorizado ligar para o CHIP, enviará em tempo real um relatório Geo-info como abaixo:
Auto envio de relatórios
Enviando 5 relatórios a cada 30 segundos para os números autorizados: Instale o seguinte comando:
Envie SMS ³fix030s005n+senha´ para a unidade, reportaráo Geo-info a cada 30s de intervalo por 5 vezes.
Caso queira tempos maiores, poderão ser configurados minuto ou horas (s: segundos, m:minuto, h: hora). A configuração deve conter 3 dígitos e com valor máximo de 255.
Auto envio de relatórios em diferentes períodos.
Para aumentar o número de relatórios, modifique o valor de 005 para o número desejado. Envie SMS ³fix030s***n+senha´ para a unidade.
Exemplo: ³fix030s025n1234__´
Cancelar: Envie ³QRfix+VHQKD´ para apagar o auto envio de relatório. Observação: o intervalo não deve ser menos que 20s.
Vigilância de Voz
Neste modo, o usuário pode ligar para o rastreador e ouvir o que se passa no ambiente.
Interruptor de modos entre ³rastreamento´ e ³monitor´
O modo de fábrica é “ rastreamento ” .Envie ³monitor+senha´ por SMS para a unidade, e ele responderá “ monitor ok! ” E já pode fazer ligações para o número instalado no rastreador para ouvir o que se passa no ambiente.
Envie ³tracker+senha´ de SMS para a unidade, responderá “ tracker ok! ” e irá restaurar o modo rastreamento ”
Limitador de área
Crie um limite de área para a unidade restringindo seus movimentos dentro de um zona. A unidade enviará a mensagem para os números autorizados quando ele ultrapassarem o limite.
Instalação: Quando a unidade ficar imóvel em um lugar por 3-10 minutos, o usuário pode Enviar SMS ³stockade+password+espaço+números inicial latitude,longitude; números finais latitude,longitude´ para a unidade configurar o distrito restringido. No caso de movimentar-se além deste perímetro, enviará SMS “ stockade!+geo-info ” para os números autorizados.
EX: stockade+123456+espaço+-20.778345,-40.887890;-20.778350,-40.886000
Observações : O primeiro ³Oatitude&longitude´ são as coordenadas do topo do canto geográfico esquerdo, enquanto o segundo latitude&longitude são de coordenadas do canto de parte inferior direito. Alarmará somente uma vez a cada configuração.
Para Cancelar:
Esta função Não funcionará após o aparelho emitir a mensagem que saiu da área restrita, tendo que fazer uma nova restrição.
Visão do mapa:
Alerta de movimento
Instalação: Quando a unidade ficar imóvel em um lugar por 3-10 minutos, o usuário pode enviar SMS ³move+sHQKD´ para a unidade, então a unidade responderá :
“ move ok! ” .
No caso de tal movimento, será enviado um SMS “ Move ” junto com uma informação geográfica para os números autorizados. Alarmará somente uma vez a cada
configuração.
Para cancelar:
Envie SMS ³QRmove+senha´ para desativar o movimento alertar.
Observação: Esta função estará fora de efeito depois da unidade reposicionar do lado de fora do local configurado.
Alerta para velocidade
Instalação: Envie SMS ³speed+senha+space+080´ para a unidade (suponha que o limite máximo sem aviso seja de 80km/h), e ele responderá “ speed ok! ” . Quando o Ultrapassar a velocidade programada, 80 km/h, a unidade enviará SMS
³speed+080!+Geoinfo´ para os números autorizados. Alarmará uma vez em cada configuração.
Para cancelar: Envie SMS ³QRspeed+sHQKD´ para desativar o alerta de velocidade Observação: É recomendado que o alarme de velocidade seja configurado acima de 40 km/h.
Checando IMEI
Envie SMS ³Lmei+sHQKD´ para a unidade para checar o número de IMEI.
Botão de SOS
Aperte o SOS por 3 segundo, enviará “ help me !+ Geo-info ” para todos os números autorizados a cada 3 minutos. Parará de enviar tal SMS quando qualquer número autorizado responda mensagem de socorro para o GPS.
Alerta de bateria baixa
Começa a alertar quando for 3.7V e mandara a você um SMS em 30m de intervalo Avisando: ³low battery+Geo-info.´.
Mudança de área geográfica
Envie espaço de tempo de SMS ³time+space+zone123456+space+time zone´ para mudar a área.
Por exemplo, Envie: ³time+espaço+zone123456+espaço+ 8´
(zona de tempo da China ). Do Brasil é (3)
Configurando GPRS
A fim de usar função de GPRS, o usuário precisa de fixar IP, Porta e APN ( nome de ponto de acesso ) por um ou outro telefone celular.
Configurar um endereço de IP e porta
Configuração: Envie SMS ³DGminip+123456+espaço+IP address+espaço+port´.
Por exemplo: Envie SMS
³DGminip123456+espaço+61.135.48.9(ip)+espaço+2020(port)´
Se a configuração foi bem sucedida, o GPS responderá por SMS ³DGminip ok´
Para Cancelar:
Configurar APN
Configuração: Envie SMS ³$3N123456+ espaço + APN da OperaGRUD´
Por exemplo: Envie SMS ³APN123456 + espaço + CMNET´
(CMNET é a China Móvel's APN.)
Assim que o IP & Porta & APN são instalados, o usuário pode dar um telefonema para Rastreador. O rastreador passa telefone um relatório com coordenadas para o
endereço de IP.
A mensagem enviada do rastreador para endereço de IP são as seguintes:
³Q~mero de série + número autorizado + GPRMC + sinal indicador GPS + command + número de IMEI + CRC16 checksum´.
Configurar usuário e senha APN
Configuração: Envie SMS ³XS______+ espaço + usuário+espaço+senha´
Por exemplo: Envie SMS ³up123456 + espaço +TIM+ espaço+ TIM ´
O rastreador responderá : ´ user, password,ok´
Plataforma Web gratuita: http://pt.gps-trace.com/
Precauções
Por favor esteja atento com as instruções para estender a vida do aparelho:
1. Mantenha o aparelho seco. Qualquer líquido, chova, umidade, pode destruir ou danificá-lo.
2. Não use ou armazene a unidade em lugares empoeirados. 3. Não ponha a unidade em locais de grande aquecimento. 4. Manuseie cuidadosamente. Não o agita violentamente.
5. Utilize um pano limpo úmido. Não utilize substâncias químicas, detergente. 6. Não pinte o aparelho
7. Não o desmonte.
8. Por favor, use a bateria fornecido pelo fabricante. Usando outras baterias e carregadores podem causar danos.
9. Não desmonte a antena, ou use outras antenas. Isto pode interferir na transmissão, e aumente a radiação também.
