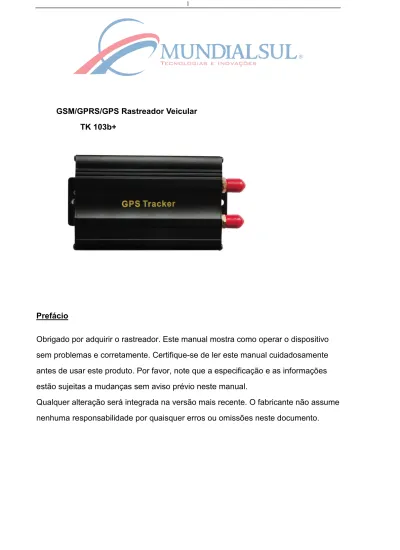

GSM/GPRS/GPS Rastreador Veicular TK 103b+
Prefácio
Obrigado por adquirir o rastreador. Este manual mostra como operar o dispositivo sem problemas e corretamente. Certifique-se de ler este manual cuidadosamente antes de usar este produto. Por favor, note que a especificação e as informações estão sujeitas a mudanças sem aviso prévio neste manual.
Qualquer alteração será integrada na versão mais recente. O fabricante não assume nenhuma responsabilidade por quaisquer erros ou omissões neste documento.
Conteúdo
1. Introdução do Funcionamento ... 4 2. Aplicações ... 4 3. Descrição de Hardware ... 5 4. Acessórios ... 6 5．Especificações ... 7 6. Guia de Instalação ... 7 6.1 Terminal de Instalação ... 76.2 Instalação do cartão SIM ... 9
6.3 Dois Chip SIM CARD ... 10
6.4 Ativando o Rastreador. ... 10 6.5 GSM/GPS LED Indicador ... 10 6.6 Inicializando a configuração ... 10 6.7 Alterando a senha ... 11 6.8 Autorização ... 11 6.9 Localizando Single ... 12
6.10 Auto Pista Continua ... 12
6.11. Posições de atualização automática de voltas de veículos ... 13
6.12. GPS supressão deriva ... 13
6.13 Localização atual por SMS ... 14
6.14 Serviço baseado em localização (LBS) ... 14
6.15. Monitor (acionar microfone) ... 14
6.16 Registro de dados ... 14
6.17 Carga de Dados ... 15
6.18 Encaminhar mensagem dos terceiros ... 15
6.20. Alarmes ... 15
6.21. Corte de combustível e energia ... 18
6.22ARMAR/ BLOQUEAR ... 19
6.23 DESARMAR / DESBLOQUEAR ... 19
6.24 Função do controle remoto ... 20
6.25 Elétrica / compressor de ar interruptor de bloqueio ... 20
6.26. Alarmes em Estado Armado... 20
6.27. Modo silencioso... 21
6.28. Alarme sem serviço de rede GSM ... 21
6.29 Verifique o Estado Veículo ... 21
6.30 Repor Hardware ... 22
6.32 Configurar Terminal (local) Tempo ... 22
6.33. Interruptor de TCP / UDP ... 22
6.34 Configurar parâmetros por USB ... 22
6.35 Configurar GPRS ... 22
6.36. Menos tráfego GPRS ... 23
6.37. Alternar entre os modos de "SMS" e "GPRS" ... 24
6.38 Configurar monitor número centro ... 24
6.39 plataforma Web e manual de instalação PC software de monitoramento ... 24
7. Cuidados ... 24
1. Introdução do Funcionamento
1.1 Este tracker é um novo produto com base na rede GSM / GPRS e sistema de posicionamento por satélite GPS, que estabelece várias funções de segurança, posicionamento, monitoramento de vigilância, alarmes de emergência e
acompanhamento na sua totalidade. Ele pode rastrear e monitorar o destino remoto por SMS ou internet.
1.2 Recursos
1.2.1 Suporte ambos GPS e LBS (Location Based Service).
1.2.2 Suporte SMS / GPRS / Internet a transmissão de dados de rede (GPRS / Internet instruções inclusas no CD)
1.2.3 Compatível com GPRS e re-conecta automaticamente quando o GPRS cai 1.2.4 Suporta dual-mode SMS / GPRS mudando nas configurações
1.2.5 Suporte por terminal remoto.
1.2.6 Suporte para ponto-a-ponto, ponto de grupo, acompanhamento de grupo para grupo.
1.2.7 definir várias funções de anti-roubo, posicionamento, monitoramento de vigilância, alarmes de emergência e gestão em sua totalidade.
2. Aplicações
3. Descrição de Hardware
1. Conector de Antena GSM 2. Gaveta para cartão SIM
3. Botão para abrir a gaveta do cartão SIM 4. Microfone 5. USB 6. Conector de Antena GPS
7. Conector 16 Pinos ( Chicote elétrico) 8. LED indicativo de sinal GSM/GPS 9. Interruptor da bateria
10. Antena do controle remoto
11. Gaveta interna do segundo cartão SIM e cartão SD localizados na placa interna do rastreador. (Retire os parafusos para acessar a placa)
4. Acessórios
Nº Imagem Nome Especificação
1
Antena GPS 3 Metros
2
Antena GSM 3 Metros
3 Microfone 1,5 Metros
4 Chicote Elétrico 16 Pinos
5
Relê
12V/40A ou 24V/40A de acordo com o veiculo
6 Shock Sensor VENDIDO SEPARADAMENTE 7 Sirene VENDIDO SEPARADAMENTE
8 Controle Remoto 4 funções
9 Sensor de Combustível VENDIDO SEPARADAMENTE 10 Relê de travamento central
5．．．．Especificações Conteúdo Especificações DIM. 87*54*26mm Peso 130g Rede GSM/GPRS Banda 850/900/1800/1900Mhz
Módulo GPS SIRF3 chip
Sensibilidade GPS -159dBm GPS Precisão 5m GPS Tempo de início Fria 45s Morna 35s Quente 1s Tensão do sistema de alimentação do carro 12 V – 24 V
Bateria Bateria recarregável 3,7 V 800mAh bateria Li-ion
Temp. -40°C a +85°C
Temp. da operação -20°C a +65°C
Unidade 5% - 95% sem condensação
6. Guia de Instalação 6.1 Terminal de Instalação
6.1.1 Contate um técnico qualificado para que faça a instalação.
6.1.2 Não instalar em locais que dificultem o desempenho do GSM e preste atenção para fixar as antenas em um local com bons sinais.
6.1.3 A instalação dos componentes não pode ter contato com a poeira e a água. 6.1.4 Localize no chicote elétrico, o conector de 16 pinos e conecte no receptor
correspondente localizado no dispositivo e efetue as ligações com o circuito original do carro conforme mostrado no esquema a baixo:
Esquema de ligação dos relês para o sistema de travas:
6.1.5 Note: O fio laranja pode ser conectado na buzina do carro ou em uma sirene externa do rastreador, vendida separadamente.
6.1.6 Conhecendo o tipo de trava da porta, ligue o fio verde para positivo (+) no circuito de controle da porta ou azul para negativo (-).
6.1.7 Por padrão, o sistema de trava central vem para trava elétrica, para trava de ar compressor leia as informações referente ao tipo de trava.
6.1.8 Instale o botão de SOS em um local onde possa assinalo.
6.1.9 Ligue o GPS e a antenna GSM no conector correto e posicione as antennas em um local com boa recepção de sinal.
6.2 Instalação do cartão SIM
6.2.1 Por favor, inserir o cartão SIM antes de instalar e verifique se o cartão SIM não tenha senha, caso contrário o tracker não funcionará normalmente.
Para inserir o SIM CARD 1, com uma pinça ou uma coisa afiada pressione o botão da gaveta do SIM CARD indicada no dispositivo pelo número 3. 6.2.2 O SD CARD e SIM CARD 2, você deve remover a case de proteção do
dispositivo e acessa-los diretamente na placa conforme indicado na imagem abaixo:
6.2.3 Verifique se o chip é capaz de executar a função de exibir as chamadas recebidas, chamadas não podem ser desviados e o chip não pode estar bloqueado pelo PIN. O formato SMS deve estar no formato TXT (padrão).
.
6.3 Dois Chip SIM CARD
Dispositivo suporta dois chips SIM CARD, mas apenas um deles trabalha com o rastreador. Ele alternará para o outro automaticamente quando esse danificar ou ficar sem sinal GSM/ GPRS.
6.4 Ativando o Rastreador.
6.4.1 Conectar os fios positivo e negativo, o preto e o vermelho, com o sistema de alimentação do veículo (de 12v a 24v), espere um minuto
e o rastreador irá começar a funcionar normalmente. (em alguns locais como túneis, garagens subterrâneas, etc. o sinal GPS poderá não ser
captado).
6.5 GSM/GPS LED Indicador
6.5.1 LED vermelho aceso: Inicializando
6.5.2 LED vermelho piscando rápido: Sem sinal de celular
6.5.3 LED vermelho piscando lento - 1 segundo: Sinal de celular captado
6.5.4 verde aceso e piscando em vermelho a cada 1 segundo: sinais captados normalmente, pronto para rastrear
6.5.5 LED verde aceso e vermelho pisca lentamente (uma vez a cada segundo três): Tracker funciona em modo GPRS.
6.5.6 LED verde apagado: Nenhum sinal de GPS. 6.6 Inicializando a configuração
COMO PARECEM NO MANUAL.
A maioria das mensagens são totalmente em minúsculas, cuidado com os celulares que alteram a primeira letra para maiúscula automaticamente.
Após a instalação mantenha o modulo em um local que você possa visualizá-lo até terminar a configuração, aguarde até que o led se mantenha aceso em vermelho e piscando em verde a cada 1 segundo, isso significa que o aparelho está captando os sinais corretamente (lembre-se, o sinal GPS não penetra em ambientes cobertos)
Enviar SMS "begin+senha" para a unidade, ele irá responder "begin ok" e inicializará todas as configurações para o padrão de fábrica (senha padrão: 123456).
Por exemplo: enviar SMS "begin123456", ele irá responder "begin ok". (Sem aspas "" ao enviar todos os SMS)
6.7 Alterando a senha
6.7.1 Enviar SMS "password+senha antiga + espaço + nova senha" para o aparelho para alterar a senha.
Por exemplo: enviar SMS "password123456 888888" para a unidade. Se bem sucedida, "senha ok" vai responder a seu telefone celular a partir do dispositivo rastreador.
6.7.2 Certifique-se de manter a nova senha em mente, você tem que fazer o upload do software para restaurar a configuração original no caso de perder a senha nova.
6.7.3 Atenção: Certifique-se que a nova senha seja de 6 algarismos, ou então o rastreador não reconhecerá a senha.
6.7.4 Não inserir o “+” no comando. Para o “espaço”, utilize a tecla de “espaço” do seu telefone celular.
6.8 Autorização
6.8.1 Até 5 números de celular podem ser cadastrados no rastreador como números administrativos. Somente estes números receberão as informações de localização do veículo ao fazer uma ligação para o rastreador e também os avisos como por exemplo em caso de abertura da porta, acionamento do motor ou pressionamento do botão SOS, leia todo o manual para entender melhor como funciona.
Você poderá enviar a sms para bloqueio do veículo a partir de qualquer celular, desde que a mensagem seja acompanhada da senha. (veja mais abaixo)
Se não for cadastrado nenhum número administrativo, qualquer celular que fizer uma ligação para o chip instalado no rastreador receberá a sms com as coordenadas do local onde o veículo se encontra.
6.8.2 Autorização: Enviar SMS "admin + senha + espaço + número do telefone celular" para configurar um número autorizado, os outros números autorizados deve ser definido pelo primeiro número autorizado, se o número for autorizado
com sucesso, a unidade irá responder "admin OK" por SMS.
6.8.3 Excluir autorização: Enviar SMS "noadmin + senha + espaço + número autorizado" para apagar o número autorizado.
6.8.4 Se você quiser controlar o dispositivo rastreador alvo quando ele entrar em outro país, você deve adicionar o código do país antes do número do telefone celular, por exemplo, enviar SMS "admin123456 008613322221111" para o dispositivo. Nota: 13322221111 será instituído como o número autorizado. 6.9 Localizando Single
6.9.1 Qualquer número de telefone do dispositivo rastreador, ele irá responder uma mensagem SMS, incluindo a posição de latitude e longitude, se não configurar o número autorizado. Se o número autorizado criou com sucesso, o dispositivo não irá responder o SMS, incluindo o posicionamento de latitude e longitude, quando o disca o número autorizado até ele.
6.9.2 Discando o dispositivo rastreador do número autorizado, vai pendurar a sua vocação e responder a uma latitude em tempo real e longitude informações como segue:
6.9.3 Quando o GPS sinais perdidos, você recebera um SMS, incluindo a posição de latitude e longitude é o posicionamento que o tracker recebidos sinais de GPS no passado. É diferente com a sua atual localização exata,sendo assim você deve prestar atenção ao tempo incluído no SMS que você tem tipo: horário, dia etc....
6.10 Auto Pista Continua
6.10.1 Faixa com tempos limitados sobre intervalo de tempo:
Enviar SMS comando " fix030s005n+password " para o dispositivo rastreador, ele irá relatar o Geo-info em intervalos de 30s por 5 vezes ou seja a cada 30s ele ira te mandar um SMS com as coordenadas, após a quinta vez ele cessara o envio. (S: segundo, m: minuto, h: hora). Este conjunto de comando devem ser 3 dígitos e o valor máximo é 255.
Obs: você tem que dividir o tempo por segundo ex: 1 minuto tem 60s. então se vc colocar 60 s ele te mandara a cada 1 minuto. Outra coisa , ele pode mandar no Maximo de 4 em 4 minutos que da o total de 255 segundos. Conforme explicado acima no valor Maximo.
6.10.2 Faixa com ilimitadas vezes sobre intervalo de tempo:
Enviar SMS "fix030s *** n + senha" para o dispositivo rastreador, ele irá responder a latitude e longitude de forma contínua em um intervalo de 30 segundos.
Nota: o intervalo não deve ser inferior a 20s
6.10.3 Pista inteligente sobre tempo e intervalo de distância:
6.10.3.1 Por favor, defina "pista com ilimitadas vezes em intervalo de tempo" antes de esta função, e enviar "distance + senha + espaço + distância", o rastreador irá responder "Distance ok". Em seguida, o rastreador irá localizar em a partir do tempo pré-estabelecido e da distância.
EG: Enviar "distance123456 0050", isso significa que a distância é de 50 metros, o número deve ser de 4 dígitos numéricos.
6.10.3.2 Ajuste esta função no servidor web: intervalo de tempo definido em primeiro lugar e, em seguida, intervalo de distância, rastreador irá localizar em cima do tempo e da distância.
6.10.4 Cancelar: Enviar SMS "nofix + senha" para o dispositivo rastreador para cancelar o "auto tracker".
6.11. Posições de atualização automática de voltas de veículos
6.11.1 O rastreador irá atualizar as posições automaticamente ao servidor web quando o veículo mudando de direção de condução sobre o valor do ângulo pré-definido para formar uma trajetória suave consistente com a estrada real, esta função só funciona em modo GPRS.
6.11.2 Enviar "angle+senha+espaço+angulo" para rastreador, ele irá responder " angle ok".
6.11.3 O ângulo deve ser de 3 dígitos numéricos, o valor do ângulo padrão é 30 graus.
6.12. GPS supressão deriva
6.12.1 Enviar "suppress+senha" para rastreador, ele irá responder "suppress drift ok". Os dados do GPS parar de atualizar se o veículo não estiver atualizações de dados de GPS automaticamente quando o veículo está se movendo em movimento e latitude e longitude manter sempre iguais, e.
6.12.2 Esta função é activada por defeito, envie "nosuppress+senha" para rastreador, ele irá responder " nosuppress ok ".
6.13 Localização atual por SMS
6.13.1 Você deve configurar o APN da sua rede GSM local para o cartão SIM no rastreador antes de usar esta função, se houver nome de usuário e senha para login GPRS, por favor, consulte a 6.35.1 e 6.35.2 para configurar o APN, o usuário nome e senha para login GPRS.
6.13.2 Depois de configurar o APN, enviar "address+senha" para o dispositivo, ele irá responder SMS incluindo rua real / nome do endereço. Por exemplo: No.113, Guankou 2 Rd, Nantou, distrito de Nanshan, Shenzhen, Guangdong, China. 6.14 Serviço baseado em localização (LBS)
Quando o rastreador não receber sinais válidos de GPS, ele irá se posicionar por serviços baseados em localização (LBS), as mensagens incluiem as coordenadas GPS da última posição no modo SMS, mas o LAC na mensagem, será a nova posição atual, a localização pode ser vista ao introduzir o código de LAC no menu "Track manual" da plataforma de web www.gpstrackerxy.com, você também pode enviar sms para o rastreador "address+senha" para obter o endereço absoluto e as coordenadas GPS, O rastreador irá alternar automaticamente para o modo GPRS, e atualiza o mapa do servidor web usando sistema LBS. Pode haver alguma imprecisão com a localização real no modo LBS, pois depende da recepção GSM. Nota: Este recurso pode ser usado normalmente na maioria das áreas de acordo
com o sinal de rede GSM. Ela pode não estar disponível em algumas áreas. 6.15. Monitor (acionar microfone)
6.15.1 Modos de opção entre "tracker"(rastreamento) e "monitor"(ouvir dentro do carro)
6.15.2 O modo padrão é "tracker".
6.15.3 Envie SMS "monitor + senha" para o rastreador e ele irá responder "monitor ok!" e alternará para o modo "monitor" ou seja quando você ligar para o GPS ele vai atender sua ligação e você ouvira tudo dentro do carro.
6.15.4 Envie um SMS com comando "tracker+senha " para o rastreador e ele retornará "ok tracker!" restaurando o rastreamento novamente.
6.16 Registro de dados
6.16.1 registro Auto: Quando o rastreador perder sinal GSM ou ficar offline a partir de GPRS, ele irá registrar a posição de monitoramento e alertas
automaticamente no cartão SD em função da condição de pré-set, quando os sinais GSM voltar, todo o alertas de eventos será automaticamente enviado para os números autorizados ou plataforma de monitoramento (servidor), mas os dados de rastreamento registrados devem ser carregados para a
plataforma de monitoramento via comando SMS.
6.16.2 Registro em tempos: Enviar SMS: "save030s005n + senha" para a unidade de rastreador, ele irá responder "salvar ok", e irá registrar os lat, long locais a
cada 30 segundos por 5 vezes. (S: em segundo, m: minuto, h: hora). 6.16.3 Multi-registro: Enviar SMS: "save030s *** n + senha" para o dispositivo
rastreador, ele irá responder "salvar ok".
6.16.4 Registro de Apuramento: enviar SMS: "claro + senha" para o dispositivo rastreador, ele irá responder "claro ok".
6.16.5 Volume Logging: Depende da capacidade do cartão SD inserido no aparelho rastreador.
6.16.6 Os dados registrados no cartão SD podem ser copiados para os
computadores através de leitor de cartões e, em seguida, a rota de dados pode ser verificado através da importação de dados no menu "Importação de dados" da plataforma de web www.gpstrackerxy.com
6.17 Carga de Dados
6.17.1 corrente de carga data: Enviar SMS: "load + senha" para o dispositivo rastreador, ele irá responder: "carregar ok" se o dispositivo está funcionando bem sob o modo GPRS, se não, ele irá responder "carga falhar! Por favor verifique GPRS ", que significa aparelho não funciona em modo GPRS.
.
6.17.2 especificada carga data: Enviar SMS: "load + senha + espaço + data mês ano" para o dispositivo rastreador, ele irá responder: "carregar ok" e carregar os dados de rastreamento para a plataforma de monitoramento sobre o tempo de validade que você escolher. Por exemplo: enviar SMS: "load123456 20110425" para o dispositivo rastreador, significa carregar os dados de rastreamento do 25 de abril de 2011 a plataforma de monitoramento.
6.18 Encaminhar mensagem dos terceiros
6.18.1 Enviar SMS "forward + senha + espaço + terceiros número de telefone" a partir do número de telefone autorizado, rastreador irá responder "forward ok", e suporta uma terceiros números de telefone, no máximo.
Por exemplo, definir o número de telefone do provedor de serviços do simcard no rastreador, quando a carga lembrar mensagem chegando, rastreador irá
encaminhá-lo para o número de telefone autorizado.
6.18.2 Cancelar: Enviar SMS comando "noforward + password". 6.19 Encargos Inquérito
Enviar SMS comando "equilíbrio + senha + espaço + número do telefone de carreira + espaço + código" para rastreador, ele irá encaminhar o código para o número de telefone da transportadora e retornar a mensagem de equilíbrio recebido de número de telefone da transportadora.
6.20. Alarmes
6.20.1 Alarme de bateria fraca
low battery+lat- para o número autorizado de 3 minutos de intervalo. Neste caso deve-se tomar uma atitude de emergência pois ao acabar a bateria interna do GPS o mesmo não enviara mais mensagem. Ele so voltara a enviar quando o veiculo tiver com a bateria conectada ativando assim a carga interna do rastreador GPS.
6.20.2 Desligar o alarme
Quando a energia ser cortada ou a tensão é 0V, o dispositivo tracker vai enviar SMS " power alarm+lat./long. para o número autorizado de 3 minutos de intervalo.
6.20.3 SOS
Logo ao Pressione a tecla SOS segurando por três segundo, (Para o modelo
B+, pressione o botão no controle remoto por três segundos), o dispositivo
tracker vai enviar SMS "help me! + Lat. / e data . para todos os números autorizados em três minutos de intervalo. Ele irá parar de enviar SMS quando qualquer um dos números autorizado responder com o SMS "help me" ( me ajude!) ao GPS tracker.
6.20.4 Cerca geográfica (limitar um perímetro)
Criação de um geo-cerca para o dispositivo rastreador para limitar os seus movimentos dentro de um distrito. A unidade vai enviar SMS aos números autorizados quando ele sai do distrito.
Set up: Quando o aparelho fica imóvel em um lugar de 3-10 minutos, o usuário pode enviar SMS " stockade! + espaço + latitude, longitude, latitude longitude" a unidade para definir a área restrita. Em caso de quebra, vai enviar SMS " stockade! + Geo informação" para os números autorizados.
Observação: A primeira latitude e longitude é coordenada do canto superior esquerdo da Geo-cerca, enquanto o segundo latitude e longitude são coordenadas do canto inferior direito, o alarme em 3 minutos de intervalo.
Cancelar: Enviar SMS "nostockade+ senha " para desativar esta função. 6.20.5 Gerenciamento de Multi-área
6.20.5.1 Inserir Área
"area+senha+espaço+latitude,longitude+espaço+Nome da área,distanciaM" ao rastreador (Unidade de distância: M para Metro, K para km), ele irá responder "area01 ok".
Exemplo: Enviar "area123456 22.353648,113.543678 escola, 800M".
Nota: 5 zonas de maior e a distância entre dois pontos não pode ser menor do que a distância total nos dois comandos, e diferentes áreas não podem cobrir o outro.
6.20.5.2 Deletar Area
Enviar SMS comando: "noarea + senha + espaço + nome da área", rastreador responderá: "noarea ok".
6.20.5.3 Renomear e definir a distância
Enviar commando SMS "rename + senha + espaço + nome antigo, novo nome, Distância M" ao tracker, se o nome não é repetido e área não cobre outros, ele irá responder "renomear ok!" para a configuração bem-sucedida.
Exemplo: Enviar "rename123456 area01, escola, 800M", isso significa que o novo nome da área é a "escola", e abrange área de um raio de 800 metros. 6.20.5.4 Ative Gerenciamento de multi-área
Envie o commando SMS "area+senha+espaço+on" ao rastreador, ele irá
responder "Area on ok!", quando o rastreador entrar na área pré-definido, ele irá enviar SMS "nome da área+latitude e longitude" para todos os numeros de telephone autorizados a enviar o SMS mesmo se estiver for a de area. 6.20.5.5 Desativar Gerenciamento de Multi-área
Enviar o comando SMS "area+senha+espaço+off", o rastreador irá responder "area off ok!"
6.20.6 Alarme de movimentação
6.20.6.1. Set up: quando a unidade fica imóvel em um lugar de 3-10 minutos, o usuário pode enviar SMS "move + senha" para o dispositivo rastreador. Ele irá responder "mover OK". No caso de tal movimento (a distância padrão é 200), que enviará SMS "Move", juntamente com uma Geo-info para os números autorizados, o alarme em 3 minutos de intervalo.
6.20.6.2 Cancelar: Enviar SMS "password nomove +" para desativar o alarme de movimento.
6.20.7 Alarme de velocidade
Set up: Enviar SMS “speed+password+space+080” para o aparelho (suponha que a velocidade é 80km / h), e ele irá responder "velocidade OK!".
Quando o alvo se move superior a unidade 80km/h. ele te enviará SMS "speed 080! Geo + info" para os números autorizados. É um tempo de alarme de 3m de intervalo.
Cancelar: Enviar SMS "nospeed+ senha " para desativar o alarme da velocidade excessiva.
Observação: É recomendável que o alarme de velocidade está fixado no mínimo em 30km/h.For abaixo dessa taxa, que pode causar a exclusão do sinal de GPS
influenciado no resultado enviado.
6.20.8. Alarme de acidente (Modelo B+, Vendido separadamente)
Quando rastreador detector o acidente (impacto grave) durante a condução normal, ele irá enviar "Accident! + Latitude e longitude "em todos os números autorizados. 6.20.9. Alarme trabalhando com ACC
6.20.9.1 Esta função é desabilitada por padrão. Para ativar esta função, envie o comando SMS "ACC+senha", o rastreador irá responder "ACC ok". E o rastreador enviará um SMS "ACC on+latitude e longitude" para os numeros autorizados quando detector a ação de ignição, o que significa que o veiculo foi ligado, e o rastreador irá enviar “ACC off+latitude e longitude" para os numeros autorizados, informando que o veículo foi desligado.
6.20.9.2 Enviar "noACC + senha" para desabilitar essa função, o rastreador irá responder "noACC ok".
6.20.9.3 Esta configuração só pode ativar e desativar o alarme para os números autorizados, que vai enviar para o servidor web automaticamente em modo GPRS e não pode ser desativado.
6.20.10. Alarme de combustível
6.20.10.1 Quando o consumo de combustível excede os padrões normais durante a condução, ou roubo / vazamento de óleo quando o veículo está parado, o
rastreador irá enviar "oil: xx% + Geo-info" para o número autorizado no intervalo de 3 minutos. A buzina sera acionada emitindo o sinal sonoro por 30S.
6.20.10.2 Cancelar: Enviar SMS “ nooil+senha” para o rastreador. 6.20.10.3 O Rastreador suporta dois sensores de combustível.
6.21. Corte de combustível ou Ignição
6.21.1 Enviar comando SMS “stop+senha” ao tracker, rastreador irá executá-lo e responder “Stop engine Succeed”. E permanecerá em estado imóvel até o
próximo comando para continuar. 6.21.2 Modo parado
6.21.2.1 Executar imediatamente: Enviar comando “quickstop+senha” ao rastreador, ele irá responder “quickstop OK”. Então rastreador irá parar o carro
imediatamente após o commando “Stop”.
6.21.2.2 Executar dependo da velocidade (modo padrão): Enviar o comando
"noquickstop + senha" para rastreador, ele irá responder "noquickstop OK", então o rastreador não vai parar o carro imediatamente após o comando "stop", em vez disso, ele irá responder " it will be executed after speed less than 20KM/H", e parar o carro quando a velocidade for inferior a 20KM / H. 6.21.3 Retomar o sistema de combustível e Ignição
Enviar “resume+senha" para o rastreador, ele irá responder "Resume engine succeed", Com isso o veículo esta com o fornecimento de combustível e sistema elétrico funcionando.
6.22ARMAR/ BLOQUEAR
6.22.1 ARMAR / BLOQUEAR por SMS ( Todas as funções de bloqueio e desbloqueio devem trabalhar com o relê opcional de sistema de travamento central)
Enviar “arm+password” ele irá fazer o carro entrar em estado ARM e trancar a porta, ao mesmo tempo, e responder “Tracker is activated”.
Se o carro está na ignição (ACC está na posição "ON"), então o carro não pode entrar no estado ARM, mas ele vai trancar a porta e responder “set up fail! pls turn off ACC”.
Se o motor estiver desligado, mas a porta aberta, então o carro não pode entrar em estado ARM e vai responder “set up fail! pls close the door”. 6.22.2 ARMAR / BLOQUEAR pelo controle remoto
Pressione no controle remote por 0,5 segundos, o carro vai entrar no
estado ARM, um som será emitido por um tempo e o rastreador não vai enviar SMS . Se o carro está na ignição (ACC está na posição "ON"), então o carro não pode entrar no estado ARM, mas ele vai trancar a porta e sirene manter em silêncio. Se o motor desligado, mas a porta está aberta, então o carro não pode entrar em estado ARM e sirene emite um sinal sonoro três vezes, o que significa porta não está fechada.
6.23 DESARMAR / DESBLOQUEAR
6.23.1 DESARMAR/DESBLOQUEAR por SMS
Enviar comando "disarm + senha" para rastreador, rastreador irá desarmar e destravar a porta e responder “Tracker is deactivated”, então ele vai desligar o alarme de porta, sensor de choque e ACC, e nenhum alarme se a porta aberta, sensor de choque gatilho e ignição.
6.23.2 DESARMAR/DESBLOQUEAR pelo controle remoto
Pressione no controle remote por 0,5 segundos, o carro vai desarmar e
destravar tudo ao mesmo tempo e emite um sinal sonoro duas vezes. O rastreador não envia SMS
6.24 Função do controle remoto
Botão Função Descrição
Armar/Bloquear Pressione por 0,5 segundos, um sinal sonoro será
emitido.
Desarmar/Desbloquear Pressione por 0,5 segundos, um sinal sonoro será emitido.
Armar em modo silencioso
Pressione por 0,5 segundo quando ele está em estado de desarmar, a sirene emitirá um sinal sonoro três vezes. Nenhuma voz de sirene quando o alarme disparado e sair do modo de sirene automaticamente quando desarmar.
SOS Pressione por um segundo, Rastreador enviará
alerta SOS para números de telefone autorizados sem voz.
Dissuasão / Localizar carro
Pressione por 0,5 segundo quando se está em estado Armado, sirene emitirá um sinal sonoro de 10 segundos, pressione o botão de desarme para sair.
6.25 Elétrica / compressor de ar interruptor de bloqueio
6.25.1 Enviar comando "locktype + senha + espaço um" rastreador irá responder "locktype OK" e, em seguida, mudar para compressor de ar de bloqueio após 5 segundos.
6.25.2 Enviar comando "locktype + senha + espaço 0", rastreador irá responder "locktype OK" e, em seguida, mudar para trava elétrica depois de 0,5 segundos. A configuração padrão é para fechadura elétrica.
6.26. Alarmes em Estado Armado 6.26.1 alarme de porta
A unidade vai enviar SMS "Door alarm + lat/long" para o número autorizado no intervalo de 3 minutos, quando a porta do carro se abre em estado Armado; sirene soará por 30 segundos e repita novamente depois de parar um minuto, enviar "disarm + senha "para pará-lo.
6.26.2 Choque alarme Sensor
intervalo de 3 minutos, quando o sensor é acionado em estado Armado; Siren será som por 30 segundos e repita novamente depois de parar um minuto, enviar
"desarmar + senha "para pará-lo. 6.26.3 alarme ACC
A unidade vai enviar SMS " ACC alarm + lat/long" para o número autorizado em intervalo de 3 minutos, quando o motor do carro está ligado, que é a chave é girado para a posição ACC.ON para ligar o carro no estado Armado , Siren será som por 30 segundos e repita novamente após a parada 1 minuto, enviar "disarm + senha" para pará-lo.
6.27. Modo silencioso
6.27.1 Configurar modo silencioso por SMS
Enviar "silent + senha" para rastreador, ele irá responder "ok silencioso!", Que significa rastreador entra ARM & modo silencioso, e trancar a porta ao mesmo tempo. sirene não será som depois alarme é disparado, mas rastreador irá enviar SMS de alarme para o número autorizado.
Enviar "disarm + senha" para sair ARM & modo silencioso.
6.27.2 Configure o modo silencioso por controle remoto (opcional para o modelo B +)
Pressione em desarmar estado para 0,5 segundo, a sirene soará uma vez, o
carro vai entrar no modo ARM & Silencioso e fechadura da porta ao mesmo tempo. Siren não será som depois alarme é disparado, mas rastreador irá enviar SMS de alarme para os números autorizados.
Pressione para sair.
6.28. Alarme sem serviço de rede GSM
Quando o carro está no lugar sem serviço de rede GSM, sirene será som no modo silencioso não se alarme é disparado (portas, sensor, ACC), mas nenhum alarme irá enviar SMS para o número autorizado.
6.29 Verifique o Estado Veículo
Enviar "check + senha" SMS comando para o dispositivo rastreador no veículo, ele vai responder o status da alimentação, bateria, GPS, ACC, porta, sinal GSM, GPRS e estado do óleo para os números autorizados. Por exemplo: Enviar SMS "check123456" para o dispositivo rastreador no veículo, ele irá responder seguintes SMS.
Bateria: 100% GPRS: ON / OFF GPS: OK / NO GPS ACC: OFF / NO Porta: OFF / NO
GSM sinal: 1-32 Notas: O maior dígito mostra, o mais forte dos sinais GSM que recebe.
Óleo: 70%
6.30 Resetar Hardware
Enviar SMS "reset + senha" para o dispositivo rastreador, ele irá responder "reset ok". Eo módulo GSM e módulo GPS do rastreador será redefinido.
6.31 Entrada IMEI
Enviar SMS comando "imei + senha" para a unidade. Por exemplo Enviar SMS comando "imei123456" para o dispositivo rastreador, um número IMEI de 15 dígitos vai responder a seu telefone celular.
6.32 Configurar Terminal (local) Tempo
6.32.1 Enviar SMS "time + espaço + zona + senha + espaço + tempo" comando para a unidade de rastreador, se bem sucedido, ele irá responder "tempo OK"
6.32.2 Por exemplo: Enviar "tempo zone123456 8" SMS, 8 é o fuso horário chinês, Se o fuso horário do país é de menos, enviar "time zone123456 -8" SMS.
6,33. Interruptor de TCP / UDP
Enviar comando: "GPRS + senha, 0,0" voltar ao modo TCP, este é o modo padrão. Segundo mandamento: "GPRS + senha, 1,1" Alternar para o modo UDP.
6.34 Configurar parâmetros por USB
Copie a ferramenta de depuração Serial (SSCOM.EXE) para o computador, conecte o tracker com o computador aberto e ferramenta de depuração de série com o cabo USB (peças opcionais), em seguida, escolher a porta COM correcta, velocidade de transmissão é 19200, envie um comando de porta serial (Tick " enviar novo "na interface SECdM): $ SET GT Pará, rastreador irá retornar o formato de amostra do comando, enviar comandos apropriados de acordo com o formato de amostra de comando. Rastreador irá retornar "ok" depois de ter sucesso na configuração para indicar a configuração bem-sucedida. Para informações detalhadas, consulte "COM PORTA DE COMANDO MANUAL DO USUÁRIO"
6.35 Configurar GPRS
O usuário pode enviar SMS via telefone celular para configurar APN, IP ea porta antes de iniciar rastreamento por GPRS.
6.35.1 Configurar APN
operadora VIVO)
Assim que o IP & Porta & APN são instalados, o usuário pode dar um telefonema para
Rastreador. O rastreador passa telefone um relatório com coordenadas para o endereço de
IP.
Claro
APN (Ponto de acesso): CLARO.COM.BR Usuário: claro
Senha: claro
Oi
APN (Ponto de acesso): GPRS.OI.COM.BR Usuário: oi
Senha: oi TIM
APN (Ponto de acesso): TIM.BR Usuário: tim
Senha: tim
VIVO
APN (Ponto de acesso): ZAP.VIVO.COM.BR Usuário: vivo
Senha: vivo
Exemplo.: Se você utiliza o chip da Claro no rastreador, envie a mensagem SMS: APN123456 CLARO.COM.BR note que foi enviado
“APN+senha+espaço+endereçoapn” (tudo em letras maiúsculas). O rastreador vai responder “APN ok!”
Agora informe usuário e senha, envie SMS: up123456 claro claro
Note que foi enviado “up+senha+espaço+usuarioAPN+espaço+senhaAPN” (tudo em letras minúsculas).
O rastreador vai responder “user,password ok!
Faça a configuração de acordo com a sua operadora. 6.35.3 Configure IP e Porta
6.35.3.1. Enviar SMS como abaixo através de um telefone celular: adminip + senha + espaço + Endereço IP + espaço + número da porta. Se bem sucedida, "adminip OK" é retornado pelo dispositivo em SMS.
6.35.3.2 E.g. Enviar SMS comando "adminip123456 202.104.150.75 9000" para o dispositivo rastreador, se conseguiu ", adminip OK" é retornado pelo dispositivo em SMS. (123456 é a senha padrão, 202.104.150.75 é IP, 9000 é a porta).
6.36. Menos tráfego GPRS
6.36.1 Rastreador irá mudar para o modo menos tráfego GPRS após o
estacionamento de 10 minutos, GPRS desconectar e conectar novamente quando o alarme ser acionado ou começar a dirigir.
6.36.2 Active esta função: Enviar "less gprs123456 on", rastreador irá responder "less GPRS on ok".
6.36.3 desativar essa função: Enviar "off less gprs123456", rastreador irá responder "less GPRS off ok".
6.37. Alternar entre os modos de "SMS" e "GPRS" 6.37.1 O modo padrão é "SMS"
6.37.2 Enviar SMS "GPRS + senha" para a unidade, e ele irá responder "GPRS ok!" Significa dispositivo rastreador mudou para o modo "GPRS".
6.37.3 Enviar SMS "SMS + senha" para a unidade, ele irá responder "SMS ok!" E restaurar para o modo de "SMS". .
6.38 Configurar monitor número centro
6.38.1 Instalação: enviar "centernum + senha + espaço + número" de comando para rastreador, ele irá responder "centernum ok". Após a configuração do monitor
número do centro, as mensagens de auto pista por sms será definido para este número do centro, se todos os alarmes precisa enviar a este número também, então por favor configurar este número do centro como o número autorizado.
6.38.2 Cancelar: Envie "nocenternum + senha" para rastreador, ele irá responder "no centro num ok".
6.39 plataforma Web e manual de instalação PC software de monitoramento 6.39.1 www.gpstrackerxy.com plataforma baseada na web. Configuração IP:
202.104.150.75 Porta: 9000. Por favor verifique "o manual do usuário da plataforma de software", incluído no CD para obter informações a operação detalhada.
Manual 6.39.2 PC baseado em instalação software de monitoramento do utilizador incluído no CD no pacote.
7. Cuidados
Cumpra as instruções para prolongar a vida útil da unidade:
1. Mantenha o aparelho seco. Quaisquer líquidos, chuva ou seja, a umidade, pode destruir ou danificar o circuito interior.
2. Não use e guarde o aparelho em locais empoeirados.
3. Não coloque o aparelho em locais aquecidos ou overcooled. 4. Manusear com cuidado. Não vibrar ou agitá-lo violentamente.
5. Limpar o aparelho com um pedaço de pano seco. Não limpe de produtos químicos, detergentes.
6. Não pinte o aparelho, isso pode causar alguns materiais estranhos à esquerda entre as partes.
7. Não desmonte ou reequipamento da unidade.
8. Por favor, leia o manual atentamente antes da instalação e operação, aprender algo mais sobre a faixa de tensão. Caso contrário, não funcionará corretamente ou destruir o produto.
8. Falhas e Soluções
Faults Solution
Startup Fail
Por favor, verifique o cabeamento de energia. Call Fail
Verifique se a antena GSM está conectada. Verifique o chip GSM está bem encaixado. Verifique se a tensão de alimentação está normal.
Hang up Fail
Reconfigure os números autorizados.
Monitor Fail
Verifique se o celular está configurado como número autorizado. Location report in
digits of zeros. Verifique se a antena GPS está conectada no local certo.
MUNDIALSUL
Av. Lédio João Martins, 435 - São José - SC 88102-000 4º Andar / Sala 406 - Ed. Santa Luzia
TELEFONES TIM (48) 9948-8001 OI (48) 8449-3188 VIVO (48) 9167-8001 CLARO (48) 8819-4002 FIXO (48) 3343-0108
