TB217R | PT | 06.2020
TB217R
Valor superior: Largura da vía 1.300 mm Valor inferior: Largura da vía 980 mm Pela Traseira
Pela Frente (pala dozer levantada)
Tabelas de carga (Unidade kg) Medidas (Unidade mm)
As cargas indicadas nas tabelas não excedam 87% da capacidade de elevação hidráulica ou de 75% de carga limite de equilibrio estático.
269
269
269268 256 256
281 166 269 268
253 190 235 136
233 135
427 247
403 226 291164 222 124 177 96
216118
244153 216 119
213 116 281 155
275 150
274 149
245 154 372 209 387 211
380 205
379204 597 310
600313 671 613 678380 302175
228 130 177 97
182 101 196 111
224129 298
255 284
203 267
253
253 300
284 292
213 298
211
206
200
194
191 194
247 340 531
534 339
344 543 246
245 244
982 671
160 252 347
262 363 164
159 159
274 386 266
177 248 308
302
296
292 380 530 862
738 487
372 570 347
245 244
671 982 396
385 538 555 373 459 701
611 242
241
245
249
269
269
3,5m
3,0
2,5
2,0
1,5
1,0
0.5
0
-0,5
-1,0
-1,5
-2,0
3,5m
3,0
2,5
2,0
1,5
1,0
0.5
0
-0,5
-1,0
-1,5
-2,0
3,5m
3,0
2,5
2,0
1,5
1,0
0.5
0
-0,5
-1,0
-1,5
-2,0 3,5m 3,0 2,5 2,0 1,5 1,0 0,5 0
3,5m 3,0 2,5 2,0 1,5 1,0 0,5 0
3,5m 3,0 2,5 2,0 1,5 1,0 0,5 0
Lateralmente, de um dos lados
2.3903.570
2.760 4.000 3.945
365 360
1.9702.545 635 430
980
1.300 980 230
205
2.730 3.460 3.970
1.200 1.205 1.210 70°
1.470 555395
50° 730
1.570
310 1.300980
2.345
256
256
300 185 258
672
244
570 321 982 618 190 103
179 97 599
312 258 258 267 190
267
258
533 170
Motor com reduzidos níveis de ruído e emissões de gases com duplo filtro de ar.
Amplo compartimento do motor; capô do motor com abertura lateral.
Robusto bloqueio de giro no braço com proteção do cilindro e dos pontos de lubrificação, giro hidráulico do braço.
Roletos com guía interior e exterior para um funcionamento seguro das Trem de rodagem com via variável hidráulicamente.
correntes de borracha Double-Short-Pitch para uma velocidade baixa sem vibrações.
Grande distância do eixo ao solo, parte inferior do chassis fechado e protegido.
Teto de proteção com ROPS (ISO12117), TOPS (ISO12117-2), OPG (ISO10262 nível 1) e assento de conforto (resistente a intempérie) com cinto de segurança.
« »
HUPPTilt com HUPPPlate hidráulico ou HUPPPlate mecânico
Broca Martelo hidráulico HUPPBreak HUPPTilt com HUPPPlate hidráulico
que permite montar o balde ao contrário
ACESSÓRIOS PARA
Engate rápido mecânico HUPPPlate M
Engate rápido hidráulico HUPPPlate H
Tren de rodaje con ensanchamiento hidráulico de vía. Cilindro de elevação na parte posterior do braço, proporcionando uma óptima proteção contra danos.
Gran distancia del eje al suelo, parte inferior del chasis cerrado y protegido. Larga pala dozer de aço anti-torsão, ampliável manualmente. Painel de controlo com avisos acústicos e visuais; direção proporcional do 2º circuito hidráulico desde o joystick direito.
3 circuitos hidráulicos, 1 deles comandado por potenciómetros.
PACOTE CONFORT DA HUPPENKOTHEN
» 3 circuitos hidráulicos, 1 deles comandado por potenciómetros
» 1º circuito hidráulico com máx. 33,6 l/min
» 2º circuito hidráulico com máx. 10,8 l/min
» Amortecimento no final de curso nos cilindros de elevação e giro do braço
» Duplo filtro de ar
» Mola de freio de láminas de estacionamento
» Mola de freio de láminas de giro
» Compartimento com ferramentas
» Trem de rodagem com variação da vía hidraulicamente
» Gancho para carga no teto
» Assento conforto
» Larga Pala dozer
» Trem de rodagem alargado
OPCIONAL
» Limitador de altura e de giro com límites programáveis HUPPTronic
Balde de limpeza fixo com implemento giratório HUPPTilt Martillo hidráulico
HUPPBreak
Implemento giratório HUPPTilt com pinça universal HUPPGrip
TAKEUCHI AMPLIA A SUA GAMA DE

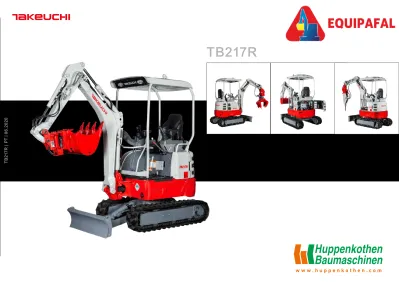

PRODUCTOS COM UMA MÁQUINA DE 1,6 TONELADAS DE TRASEIRA CURTA: TB217R
A Huppenkothen estabelece com a TB217R novas pautas em termos de rendimento, fiabilidade, eficácia e comodidade na sua utilização.
MOTOR
A TB217R é impulsionado por um motor a gasóleo de 3 cilindros da Yanmar que convence com uma potência de 11,5 kW a 2.400 r.p.m.
SISTEMA HIDRÁULICO
Com 3 circuitos hidráulicos, é possível realizar um manuseamento preciso e rápido. O 1º circuito hidráulico é controlado mediante um pedal para poder empliar diferentes aplicações. O 2° circuito hidráulico está dirigido de maneira
proporcional, o que facilita o uso da implemento giratório HUPPTilt e assim combinar uma variedade de acessórios. O 3º circuito hidráulico permite a abertura do engate rápido hidráulico HUPPPlate H com uma pressão de 200 bar.
DISENHO
O disenho compacto da TB217R permite que esta escavadora, de traseira curta, trabalhe quase sem limitações, especialmente em sítios estreitos (mínimo raio de giro em ambos os lados). O cilindro de elevação é montada na parte posterior do braço, de maneira que se encontra protegida, inclusivamente em trabalhos de demolição.
QALIDADE
O trem de rodagem largo, com alargamento variável hidraulicamente da vía, combinado com a pala dozer larga, proporciona uma estabilidade sem igual na sua classe.
Graças ao constante desenvimento, tendo em conta os desejos e sugestões dos nossos clientes, as escavadoras da TAKEUCHI oferecem uma das vantagens decisivas e determinantes para o seu trabalho.
TAKEUCHI - COM TODA A EXPERIENCIA DE INVENTOR DA MINI ESCAVADORA COMPACTA
TB217R
Salvo erros de impressão e modificações técnicas. Algunas fotografias não tem carácter vinculativo.
Trem de rodagem
Tipo de corrente Borracha
Largura da corrente (mm) 230
Contacto com solo (mm) 1.155 Pressão sobre o solo (kg/cm²) 0,26
Medida da pala dozer (mm) 980 (1.300) x 250 Prestações
Velocidade translação (km/h) 4,2 (2ª velocidade) Velocidade giro (r.p.m.) 9,2
Inclinação superáveis (graus/%) 30 / 58 Força de arranque balde (kN) 14,0 Força de arranque balancíl (kN) 9,5
* Peso próprio + HUPPPlate + HUPPTilt + balde mediano + depósito meio cheio
Medidas principais
Peso operativo* (kg) 1.650
Largura total (mm) 980
Largura total com vía variável (mm) 1.300
Altura (mm) 2.345
Comprimento de transporte (mm) 3.580
Giro do braço Esq/Dir (°) 70 / 50
Motor Diesel
Yanmar 3TNV70
fase 5 de gases de escape
Tipo 3 cilindros, refrigerado por água
Potência nom. ISO14396 (kW) 11,5 a 2.400 r.p.m.
Binário máximo (Nm) 53,0 a 1.800 r.p.m.
Cilindrada (cm³) 854
Água de refrigeração (l) 3,9 Óleo do motor (l) 4,3
Depósito do gasóleo (l) 22,0 Sistema hidráulico
Bombas hidráulicas 2x variável P1, P2 + 2x engranagens P3, P4 Pressão hidráulica (bar) 2x 210 / 1x 200 / 1x 34
Caudal (l/min) 2x 16,8 / 1x 10,8 / 1x 6,5 Depósito de óleo hidráulico 16,0 (depósito), 24,0 (total) Motor de giro Pistões axiais fixos
Motor de translação Pistões axiais variáveis (2ª velocidade) Circuitos auxiliares
1º circuito hidráulico HUPPBreak (l/min) 33,6 2o circuito hidráulico HUPPTilt (l/min) 10,8 3º circuito hidráulico HUPPPlate (l/min) 10,8
Huppenkothen GmbH T +34 902 050 032 M +34 606 321 116 Hamid M +34 682 623 072 Nacho
