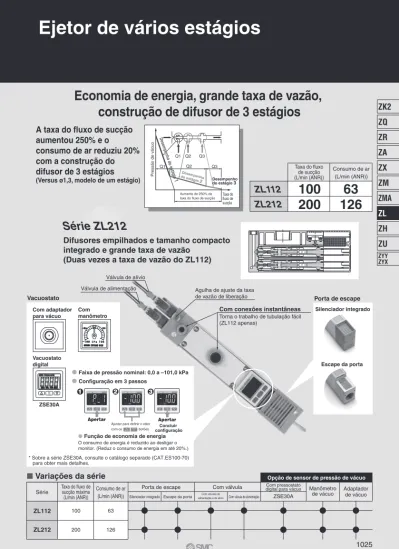

Ejetor de vários estágios

(1)

Q1 Q2 Q3 Q1 Q2 Q3

ZL112

100

200 ZL212

63

126

ZSE30A 100 63 200 126

ZL112

ZL212

ZSE30A S Push

3

Push Apertar

1

2 Série

ZL112/212

Economia de energia, grande taxa de vazão,

construção de difusor de 3 estágios

Série ZL212

A taxa do fluxo de sucção

aumentou 250% e o

consumo de ar reduziu 20%

com a construção do

difusor de 3 estágios

(Versus ø1,3, modelo de um estágio)

Desempenho do estágio

2

Aumento de 250% da taxa do fluxo de sucção

Pressão de vácuo Taxa do fluxo de sucção Taxa do fluxo de sucção (L/min (ANR)) Consumo de ar (L/min (ANR))

Difusores empilhados e tamanho compacto

integrado e grande taxa de vazão

(Duas vezes a taxa de vazão do ZL112)

Desempenho do estágio 1 Desempenho do estágio 3

Variações da série

Vacuostato

Com manômetro

Porta de escape

Silenciador integrado Escape da porta Com adaptador para vácuo

Série Taxa do fluxo de sucção máxima (L/min (ANR))

Porta de escape Silenciador integrado Escape da porta

Com válvula Com pressostato digital para vácuo Com válvulas de

alimentação e de alívio Com válvula de alimentação

Manômetro de vácuo Adaptador de vácuo Opção de sensor de pressão de vácuo

Vacuostato digital

* Sobre a série ZSE30A, consulte o catálogo separado (CAT.ES100-70) para obter mais detalhes.

Função de economia de energia

O consumo de energia é reduzido ao desligar o monitor. (Reduz o consumo de energia em até 20%.)

Faixa de pressão nominal: 0,0 a –101,0 kPa

Configuração em 3 passos

Apertar Ajustar para definir o valor com os botões. Válvula de alívio

Válvula de alimentação _{Agulha de ajuste da taxa} de vazão de liberação

Com conexões instantâneas

Torna o trabalho de tubulação fácil (ZL112 apenas) Consumo de ar (L/min (ANR)) Concluir configuração

ZK2

ZQ

ZR

ZA

ZX

ZM

ZMA

ZL

ZH

ZU

ZYY

ZYX

ZL

(2)

ZL1 12

K1

12 5 M Z

Com válvula

Sem válvula

ZL1

1.2 12

Diâmetro do bico

Silenciador integrado Escape da porta Nada P

Tipo de escape

Botão sem trava

Tipo com fenda para travamento

Nada D

Acionamento manual auxiliar

Sem lâmpada/supressor de tensão

Com supressor de tensão Com lâmpada/supressor de tensão Com lâmpada/supressor de tensão (tipo não polar) Nada

S Z U

Lâmpada/Supressor de tensão

Com válvulas de alimentação e de alívio

Com válvula de alimentação K1

K2

Combinação de válvula de alimentação/válvula de alívio

Grommet Conector de plugue em L Conector de plugue em M Comprimento do cabo 0,3 m Comprimento do cabo 0,6 m Comprimento do cabo 0,3 m Sem cabos Sem conector Comprimento do cabo 0,3 m Sem cabos Sem conector G H L LN LO M MN MO

Entrada elétrica

24 V 12 V 6 V 5 V 3 V 100 V 200 V 110 V [115 V] 220 V [230 V] Especificações de CC Especificações de CA (50/60 Hz) 5 6 V S R 1 2 3 4

Tensão nominal

Rc1/2 G1/2(3) 1/2-14 NPT 1/2-14 NPTF Nada F N T

Tipo de rosca da porta de escape (ESCAPE)

(Escape de porta apenas)

* O tipo U é 24 ou 12 VCC apenas.

* Como a sobretensão é impedida por um retificador, no caso de CA, não há nenhum tipo de "S".

Nota 3) A forma do sulco da rosca está em conformidade com a rosca G standard (JIS B 0202), mas outras formas não estão em conformidade com ISO16030 e ISO1179.

(Aplicável somente quando a especificação do vacuostato for "D" para o vacuostato digital)

Nota 1) Com a função de comutação da unidade, não está autorizada a venda para uso doméstico no Japão, porque a nova Lei de Pesos e Medidas foi implementada a partir de outubro de 1999. Nota 2) Unidade fixa: kPa

Nenhum

Adaptador da porta de vácuo Rc 1/8 Manômetro de vácuo Vacuostato digital Nada GN G D

Vacuostato

Cabo com conector (comprimento de 2 m)

L

Especificações do cabo

Com função de sensor da unidade Unidade de interface serial apenas Com função de sensor da unidade (Valor inicial psi) Nada

M P

Especificações da unidade

1 saída do coletor NPN aberta 1 saída do coletor PNP aberta 2 saídas do coletor NPN abertas 2 saídas do coletor PNP abertas

1 saída do coletor NPN aberta + Saída de tensão analógica 1 saída do coletor NPN aberta + Saída de corrente analógica 1 saída do coletor PNP aberta + Saída de tensão analógica 1 saída do coletor PNP aberta + Saída de corrente analógica N P A B C D E F

Especificações da saída

Como pedir

Série

ZL112

Ejetor de vários estágios

(3)

ZL112

GZ30S

450 g +110 g +43 g +81 g +85 g +45 g P V Modelo Diâmetro do bico

Taxa do fluxo de sucção máxima Consumo de ar

Pressão máxima de vácuo Pressão máxima de trabalho Faixa de pressão de alimentação Pressão de alimentação padrão Faixa de temperatura de trabalho

1,2 mm 100 L/min (ANR) 63 L/min (ANR) –84 kPa 0,7 MPa 0,2 a 0,5 MPa 0,4 MPa 5 a 50 °C

Especificações do ejetor

Referência Fluido Faixa de pressão Faixa de escala (Angular) Precisão

Classe

Faixa de temperatura de trabalho Material Ar −100 a 100 kPa 230° ±3% F.S. (Alcance completo) Classe 3 0 a 50 °C

Alojamento: resina de policarboneto/ABS

Especificações dos opcionais

ZL112 (Básico) Escape da porta

Pressostato digital para vácuo (Excluindo o cabo) Pressostato digital para vácuo (Incluindo o cabo de 3 núcleos) Pressostato digital para vácuo (Incluindo o cabo de 4 núcleos) Válvula (para 1 peça)

Peso

Especificações da válvula de alimentação/alívio

Símbolo Padrão

Referência

Tipo de acionamento da válvula Fluido

Faixa de pressão de trabalho Temperatura ambiente e do fluido Tempo de resposta (para 0,5 MPa) (1) Frequência máxima de operação Acionamento manual auxiliar Tipo de escape do piloto Lubrificação Posição da montagem Resistência à vibração/impacto (2) Encapsulamento

SYJ514-

N.F.

Ar

0,15 a 0,7 MPa

–10 a 50 °C (Sem congelamento)

25 ms ou menos

5 Hz

Tipo botão sem trava/com fenda para travamento

Escape individual da válvula piloto, válvula principal/escape em comum da válvula piloto

Não requer

Sem restrições

150/30 m/s

2

À prova de poeira

Padrão

Com válvula

Com manômetro

Adaptador da porta de vácuo

Escape da porta

Nota 1) Com base no teste de desempenho dinâmico JIS B 8374-1981. (Temperatura da bobina: 20 °C, na tensão nominal, sem supressor de tensão)

Nota 2) Resistência ao impacto: nenhum mau funcionamento quando testado com um testador de queda na direção axial e em um ângulo reto com a válvula principal e a armadura, uma vez nos estados energizado e desenergizado. (Valor inicial)

Resistência à vibração: Nenhum mau funcionamento quando testado com uma varredura de 45 a 2000 Hz na direção axial e em um ângulo reto com a válvula principal e a armadura, uma vez nos estados energizado e desenergizado. (Valor inicial)

Nota 3) Consulte "Best Pneumatics nº 1" para obter detalhes sobre as válvulas.

Especificações do manômetro de pressão de vácuo

Tipo piloto interno

ZK2

ZQ

ZR

ZA

ZX

ZM

ZMA

ZL

ZH

ZU

ZYY

ZYX

ZL

(4)

SC

12 ZL

ZL112 ZL212 1 2 L N P A B C D E F

(Applicable only when the vacuum pressure sensor specification is “D” for digital pressure switch for vacuum)

ZSE30A 00

ZL 12

∗ ∗∗

∗∗∗∗∗

D

ZL

∗

12 SCD

1028

Como pedir o conjunto do filtro de sucção

Nota 1) Com a função de sensor da unidade, não está autorizada a venda para o uso doméstico no Japão, porque a nova Lei de Pesos e Medidas foi implementado a partir de outubro de 1999.

Nota 2) Unidade fixa: kPa

Tamanho

do ejetor

Vacuostato

Cabo com conector

Especificações do cabo

Com função de sensor de display da unidade Unidade de interface serial fixa Com função de sensor de display da unidade

Especificações da unidade

1 saída do coletor NPN aberta + Saída de tensão analógica 1 saída do coletor NPN aberta + Saída de corrente analógica 1 saída do coletor PNP aberta + Saída de tensão analógica 1 saída do coletor PNP aberta + Saída de corrente analógica

Especificações da saída

É impossível substituir apenas o vacuostato. Substitua o conjunto do filtro de sucção.

Pressostato digital Série ZSE30A

Ejetor de vários estágios Série ZL

Ejetor de vários estágios Conjunto da tampa de sucção

Especificações da unidade Especificações da saída

Especificações do cabo

Tabela de correspondência do pressostato

Para obter detalhes sobre as funções do vacuostato, consulte o Manual de Operação para a Série ZSE30A que pode ser baixado através do nosso site (http://www.smcworld.com).

* O v a c u o s t a t o m o n t a d o n e s t e p r o d u t o é e q u i v a l e n t e a o n o s s o p r o d u t o S M C , o p r e s -s o -s t a t o d i g i t a l c o m p a c t o d a -s é r i e Z S E 3 0 A .

Especificações

Faixa de pressão nominal Faixa de pressão ajustável Pressão suportada Configuração mínima da unidade Fluido aplicável

Tensão da fonte de alimentação Consumo de corrente Saída do pressostato Repetibilidade Display Precisão do display Lâmpada indicadora Características da temperatura Cabo Normas

Corrente de carga máxima Tensão máxima aplicada Tensão residual Tempo de resposta Proteção contra curto-circuito Modo histerese Modo comparador de janela

Encapsulamento Faixa de temperatura de trabalho Faixa de umidade relativa Tensão suportada Resistência do isolamento 0,0 a –101,0 kPa 10,0 a –105,0 kPa 500 kPa 0,1 kPa Ar, gás não corrosivo, gás não inflamável

12 a 24 VCC ±10% (com proteção contra polaridade na fonte de alimentação) 40 mA (sem carga)

1 saída do coletor PNP ou NPN aberta 2 saídas de coletor PNP ou NPN abertas (selecionável)

80 mA 28 V (na saída NPN) 1 V ou menos (com corrente de carga de 80 mA) 2,5 ms ou menos (com função antivibração: 20, 100, 500, 1000, 2000 ms)

Sim ±0,2% F.S. ±1 dígito Variável (0 a variável) 1 a 5 V ±2,5% F.S. ± 1% F.S. ou menos Aprox. 1 kW 4 a 20 mA ±2,5% F.S. ± 1% F.S. ou menos Impedância de carga máxima:

Tensão da fonte de alimentação de 12 V: 300 W, tensão da fonte de alimentação de 24 V: 600 W Impedância de carga mínima: 50 W

4 dígitos, 7 segmentos, LCD 2 cores (Vermelho/Verde) Ciclo de amostragem: 5 vezes/seg. ±2% F.S. ±1 dígito (Temperatura ambiente de 25 ºC) A luz acende quando a saída do sensor é ligada. (SAÍDA1: Verde, SAÍDA2: Vermelha)

IP40

Em operação: 0 a 50 °C, em armazenamento: –10 a 60 °C (sem congelamento ou condensação) Operação/armazenamento: UR 35 a 85% (sem condensação)

1000 VCA para 1 minuto entre os terminais e o alojamento 50 MΩ ou mais (500 VCC medidos via megaohmímetro) entre os terminais e o alojamento

±2% F.S. (Baseado em 25° C)

Cabo de vinil para trabalhos pesados à prova de óleo, 3 núcleos ø3,5, 2 m Área do condutor de 4 núcleos: 0,15 mm2_(AWG26)

Diâmetro externo do isolador: 1,0 mm Marcação CE, UL/CSA, em conformidade com RoHS Nota 1) Quando a saída de tensão analógica for selecionada, a saída de corrente analógica não pode ser usada junto. Nota 2) Quando a saída de corrente analógica for selecionada, a saída de tensão analógica não pode ser usada junto.

Unidade do Vacuostato/Vacuostato digital: ZSE30A-00--

Saída analógica

Resistência ao ambiente

Saída de tensão

Série

ZL112

Nenhuma

Adaptador da porta de vácuo Manômetro de vácuo Vacuostato digital

Tensão de saída (faixa de pressão nominal) Linearidade

Impedância de saída Corrente de saída (faixa de pressão nominal) Linearidade Impedância de carga Histere- se Saída de tensão Nota 2) Nota 1) Nada GN G D Nada M P

(5)

ZL112

ZL212

Características de escape

Características de vazão

Tempo necessário

para atingir o vácuo

Características de escape

Características de vazão

Tempo necessário

para atingir o vácuo

Pressão de alimentação (MPa) Pressão de alimentação (MPa)

150 125 100 75 50 25 300 250 200 150 100 50 0 0,1 0,2 0,3 0,4 0,5 0,6 0,1 0,2 0,3 0,4 0,5 0,6

Pressão de alimentação: 0,4 MPa Pressão de alimentação: 0,4 MPa

Taxa do fluxo de sucção (L/min(ANR)) 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0 9 0 1 0 0 1 1 0 1 2 0

Taxa do fluxo de sucção (L/min(ANR))

2 0 6 0 1 0 0 1 4 0 1 8 0 2 2 0 2 6 0 3 0 0

Tempo necessário para atingir o vácuo (S) 1 2 3 4 5 6 7 8 9 1 0 1 1 1 2

Tempo necessário para atingir o vácuo (S)

1 2 3 4 5 6

130

Pressão de vácuo

Taxa do fluxo de sucção

Pmax

Qmax P1

Q1

Pressão de vácuo (kPa)

–100 –90 –80 –70 –60 –50 –40 –30 –20 –10 0

Pressão de vácuo (kPa)

–100 –90 –80 –70 –60 –50 –40 –30 –20 –10 0

Pressão de vácuo (kPa) Pressão de vácuo (kPa)

–100 –90 –80 –70 –60 –50 –40 –30 –20 –10 0 –100 –90 –80 –70 –60 –50 –40 –30 –20 –10 0

Pressão de vácuo no tanque (kPa)

–100 –90 –80 –70 –60 –50 –40 –30 –20 –10

0 Pressão de vácuo no tanque (kPa)

–100 –90 –80 –70 –60 –50 –40 –30 –20 –10 0 Capacidade do tanque: 1 L

Pressão de alimentação: 0,4 MPa Pressão de alimentação: 0,4 MPaCapacidade do tanque: 1 L

Pressão de vácuo atingida –89 kPa –80 kPa –40 kPa –66 kPa –53 kPa –26 kPa –13 kPa

Taxa do fluxo de sucção (L/min (ANR)) Consumo de ar (L/min (ANR)) Taxa do fluxo de sucção (L/min (ANR)) Consumo de ar (L/min (ANR))

Pressão de vácuo Pressão de vácuo

Consumo de ar Consumo de ar

Taxa do fluxo de sucção Taxa do fluxo de sucção

<Como ler o gráfico>

Os gráficos indicam o tempo necessário para atingir uma pressão de vácuo determinada pelas condições de adsorção para peças de trabalho, etc., a partir da pressão atmosférica em um tanque vedado de 1 L. São necessários aproximadamente 8,8 segundos para atingir uma pressão de vácuo de -89 kPa.

<Como ler o gráfico>

As características de vazão indicam a relação entre a pressão de vácuo e a taxa do fluxo de sucção do ejetor, e mostram que quando a taxa de fluxo de sucção altera, a pressão de vácuo também altera. Em geral, isso indica a relação à pressão de trabalho normal do ejetor. No gráfico, a Pmax indica a pressão máxima de vácuo, e Qmax indica a taxa máxima do fluxo de sucção. Estes são os valores que são publicados como especificações nos catálogos, etc. As alterações na pressão de vácuo são explicadas abaixo.

1. Se a porta de sucção do ejetor estiver fechada e vedada firmemente, a taxa do fluxo de sucção é "0" e a pressão de vácuo aumenta ao máximo (Pmax).

2. Se a porta de sucção for aberta e for permitida a circulação de ar (os vazamentos de ar), a taxa do fluxo de sucção aumenta e a pressão de vácuo cai (a condição de P1 e Q1).

3. Se a porta de sucção estiver totalmente aberta, a taxa do fluxo de sucção aumenta ao máximo (Qmáx), enquanto que a pressão de vácuo cai p a r a q u a s e " 0 " ( p r e s s ã o a t m o s f é r i c a ) . A o adsor ver peças de trabalho per meáveis ou sujeitas a vazamento, etc., é necessário cuidado p o r q u e a p r e s s ã o d e v á c u o n ã o s e r á mu i t o elevada.

Características de escape/Características de vazão/Tempo para atingir o vácuo

ZK2

ZQ

ZR

ZA

ZX

ZM

ZMA

ZL

ZH

ZU

ZYY

ZYX

ZL

(6)

3 1 11 5 9 8 10 7 4 6 2 14 15 16 13 12

⑰

Nada 6 10 15 20 25 30 300 mm (Padrão) 600 mm 1000 mm 1500 mm 2000 mm 2500 mm 3000 mm 50 5000 mm Comprimento do cabo

Tabela 1. Como pedir o conjunto do conector Para CC SY100-30-4A-Para 100 VCA SY100-30-1A-Para outro CA

SY100-30-3A-Construção

Nº 1 2 3 4 5 6 7 8 12 13 14 15 16 17 Nº 9 10 11

Descrição Referência Nota Referência

Lista de peças

Peças de reposição

Proteção da sucção Tampa frontal Tampa lateral Corpo

Unidade do sensor de vácuo Bico Difusor Plugue de retenção Proteção do cabo Tampa frontal B Placa da válvula Agulha Válvula de alimentação (N.F.) Válvula de alívio (N.F.) Conjunto do conector SYJ514- SYJ514- SYJ100-30-A- Sem válvula Diferente do vacuostato Especificações do vacuostato Com válvula Com válvula Com válvula Com válvula Com válvula Com válvula (Tabela 1.)

Descrição Material

Material de absorção de ruído B Material de absorção de ruído A Filtro de sucção PVF PVF PE ZL112-SP01 (Definir nº para 9, 10 e 11)

Sem válvula

Com válvula

Série

ZL112

1030

(7)

Dimensões: Série ZL112 (sem válvula)

Padrão

ZL112

Escape da porta

ZL112P

Com manômetro

de vácuo

ZL112-G

Com adaptador

de vácuo

ZL112-GN

Vacuostato digital

para vácuo

ZL112-D

Seção A/

Vacuostato digital

ZL112-D (ZSE30A) (5,8) 30 S Porta de escape

Vacuostato digital 2 x ø5,4_{Furo de montagem}

V P (1900) P V P V P V P V 2 x ø5,4 Furo de montagem 2 x ø5,4 Furo de montagem 2 x ø5,4 Furo de montagem 2 x ø5,4 Furo de montagem Porta de escape Porta de escape Porta de escape 50 117 20 4,5 166 Rótulo 56 (1/2-14 NPTF, G 1/2 1/2-14 NPT) 35 14 Manômetro de vácuo Adaptador de vácuo Rc 1/8 61 7 36 30 59,5 59 56 8,5 4,5 166 175 28 59 85 Porta de alimentação de ar pressurizado (P) Diâmetro externo da tubulação aplicável 6 Porta de vácuo (V) Diâmetro externo da tubulação aplicável 12 Seção A 4 x M4 x 0,7 profundidade da rosca 8 (Furo de montagem) Rótulo Porta de escape (ESCAPE) Rc 1/2

ZK2

ZQ

ZR

ZA

ZX

ZM

ZMA

ZL

ZH

ZU

ZYY

ZYX

ZL

(8)

(Com saída analógica)

P

ZSE30A

(Sem saída analógica)ZSE30A P X

X

V P

(Com saída analógica)

P

ZSE30A

(Sem saída analógica)ZSE30A P

V P

Diagrama de circuito

Dimensões: Série ZL112 (Com válvula)

2 x ø5,4 Furo de montagem Vacuostato digital

4 x M4 x 0,7

Profundidade da rosca 8 (Para montagem)

2 x ø5,4 Furo de montagem

Porta de vácuo (V)

Diâmetro externo da tubulação aplicável 12

Porta de alimentação de ar pressurizado (P) Diâmetro externo da tubulação aplicável 6

Plaqueta de identificação Agulha de ajuste de liberação do fluxo Manual Válvula de alimentação Válvula de alívio 47 59,5 28 85 59 166 4,5 50 166 4,5 (1900) 216 8,5 21,5 17 36 34,5 66,5 13,5 117 (300) (61,8) 10 10 30 (5,8) 56 45,8

Conjunto da placa cega (SYJ500-10-3A) -+ A P V S Válvula de alimentação Vacuostato digital

Com válvula de alimentação e válvula de alívio

ZL112-K1L-D

Com válvula de alimentação

ZL112-K2L-D

Porta de escape -+ A -+ A P V S

Série

ZL112

1032

(9)

X132

12 ZL2

1,2 12

ZL212

L N P A B C D E F P V 700 g +300 g +43 g +81 g +85 g

Série

ZL212

Padrão

Com manômetro

Com pressostato digital para vácuo

Escape da porta

Com adaptador

Símbolo Especificações/Conteúdo

Válvula de alimentação/Válvula de alívio de vácuo Nenhuma

Adaptador da porta de vácuo Rc 1/8 Manômetro de vácuo Vacuostato digital Nada GN G D

Vacuostato

Diâmetro do bico

Especificações de escape

Modelo Diâmetro do bico

Taxa do fluxo de sucção máxima Consumo de ar

Pressão máxima de vácuo Pressão máxima de trabalho Faixa de pressão de alimentação Pressão de alimentação padrão Faixa de temperatura de trabalho

ø1,2 mm x 2 200 L/min (ANR) 126 L/min (ANR) –84 kPa 0,7 MPa 0,2 a 0,5 MPa 0,4 MPa 5 a 50 °C Símbolo Padrão

Produzido sob encomenda

(Consulte a página 1036 para obter detalhes.)

Nota 1) Com a função de comutação da unidade não é permitida a venda para o uso doméstico no Japão, porque a nova Lei de Pesos e Medidas foi implementada a partir de outubro de 1999.

Nota 2) Unidade fixa: kPa

Cabo com conector (comprimento de 2 m)

Especificações do cabo

Com função de sensor da unidade Unidade de interface serial apenas Com função de sensor da unidade (Valor inicial psi)

Nada M P

Especificações da unidade

1 saída do coletor NPN aberta + Saída de tensão analógica 1 saída do coletor NPN aberta + Saída de corrente analógica 1 saída do coletor PNP aberta + Saída de tensão analógica 1 saída do coletor PNP aberta + Saída de corrente analógica

Especificações da saída

ZL212 Escape da porta

Pressostato digital para vácuo (Excluindo o cabo) Pressostato digital para vácuo (Incluindo o cabo de 3 núcleos) Pressostato digital para vácuo (Incluindo o cabo de 4 núcleos)

Peso

Como pedir

Silenciador integrado Escape da porta Nada P

Especificações do ejetor

ZK2

ZQ

ZR

ZA

ZX

ZM

ZMA

ZL

ZH

ZU

ZYY

ZYX

ZL

(10)

Construção

Nº 1 2 3 4 5 6 7 8 Nº 9 10

Descrição Nota Referência

Lista de peças

Peças de reposição

Proteção da sucção Proteção frontal A Placa lateral Corpo

Unidade do sensor de vácuo Bico Difusor Plugue de retenção Proteção do cabo Diferente do vacuostato Especificações do vacuostato Descrição Material

Material de absorção de ruído A Material de absorção de ruído

PVF PVF 5 8 10 9 3 7 4 6 2 1 ZL212-SP01 (Definir nº para 9 e 10)

Série

ZL212

1034

(11)

Dimensões: Série ZL212

Padrão

ZL212

Escape da porta

ZL212P

Com manômetro

de vácuo

ZL212-G

Com adaptador

de vácuo

ZL212-GN

Vacuostato digital

para vácuo

ZL212-D

Porta de alimentação de ar pressurizado (P)

Rc 1/8 Porta de vácuo (V)Rc 3/4 40 Porta de escape 76 Rótulo 61 Porta de escape Rc1 (ESCAPE) 25 7 (40) 76 8 27 178,5 5 4,5 52 Seção A 2 x ø4,4 Furo de montagem 73 87 4 x M5 x 0,8 profundidade da rosca 6 (Furo de montagem) 54 125 188 P V V

Manômetro de vácuo Porta de escape

P V Porta de escape Adaptador de vácuo Rc 1/8 P V (5,8) 30 P V Porta de escape Vacuostato digital S (1900)

Seção A/

Vacuostato digital

ZL212-D

ZK2

ZQ

ZR

ZA

ZX

ZM

ZMA

ZL

ZH

ZU

ZYY

ZYX

ZL

(12)

1 ZL212

X132

-+ -+ S V P 40 239 82 _81,8

1036

Série

ZL

Especificações produzidas sob encomenda

Entre em contato com a SMC para obter informações detalhadas sobre especificações, dimensões e entrega.

Com válvulas de alimentação e de alívio

Dimensões

Tipo ZL212 com válvulas de alimentação e de alívio

Entrada elétrica

Válvula Tensão

Vacuostato

Entrada elétrica

(13)

Cuidado

Operação das válvulas ejetoras

Cuidado

Ambiente de trabalho

Cuidado

Válvulas solenoides (Série ZL112)

1. Evite a exposição à luz solar direta.

1. Quando a válvula de alimentação de ar é ligada, o vácuo é gerado pela vazão do ar comprimido a partir do bico para o difusor.

Quando a válvula de alívio de vácuo é ligada, o vácuo é liberado rapidamente à medida que o ar passa através da agulha de ajuste do fluxo de liberação e flui para a porta de vácuo.

1. Para precauções de produtos específicos nas válvulas solenoides, consulte o catálogo da válvula solenoide (Série SYJ500).

Ejetor de vários estágios

ZL112

100

200

ZL212

63

126

ZL112

ZL212

3

1

2

Série

ZL112/212

Economia de energia, grande taxa de vazão,

construção de difusor de 3 estágios

Série ZL212

A taxa do fluxo de sucção

aumentou 250% e o

consumo de ar reduziu 20%

com a construção do

difusor de 3 estágios

(Versus ø1,3, modelo de um estágio)

Difusores empilhados e tamanho compacto

integrado e grande taxa de vazão

(Duas vezes a taxa de vazão do ZL112)



Variações da série

Vacuostato

Porta de escape





Com conexões instantâneas

ZK2

ZQ

ZR

ZA

ZX

ZM

ZMA

ZL

ZH

ZU

ZYY

ZYX

ZL

ZL1 12

K1

12

5 M Z

Com válvula

Sem válvula

ZL1

Diâmetro do bico

Tipo de escape

Acionamento manual auxiliar

Lâmpada/Supressor de tensão

Combinação de válvula de alimentação/válvula de alívio

Entrada elétrica

Tensão nominal

Tipo de rosca da porta de escape (ESCAPE)

(Escape de porta apenas)

Vacuostato

Especificações do cabo

Especificações da unidade

Especificações da saída

Como pedir

Série

ZL112

Ejetor de vários estágios

ZL112

GZ30S

Especificações do ejetor

Especificações dos opcionais

Peso

Especificações da válvula de alimentação/alívio

SYJ514-

N.F.

Ar

0,15 a 0,7 MPa
