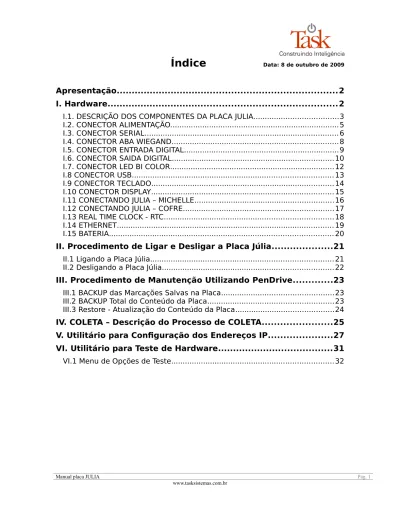

Índice
Data: 8 de outubro de 2009Apresentação...2
I. Hardware...2
I.1. DESCRIÇÃO DOS COMPONENTES DA PLACA JULIA...3
I.2. CONECTOR ALIMENTAÇÃO...5
I.3. CONECTOR SERIAL...6
I.4. CONECTOR ABA WIEGAND...8
I.5. CONECTOR ENTRADA DIGITAL...9
I.6. CONECTOR SAIDA DIGITAL...10
I.7. CONECTOR LED BI COLOR...12
I.8 CONECTOR USB...13
I.9 CONECTOR TECLADO...14
I.10 CONECTOR DISPLAY...15
I.11 CONECTANDO JULIA – MICHELLE...16
I.12 CONECTANDO JULIA – COFRE...17
I.13 REAL TIME CLOCK - RTC...18
I.14 ETHERNET... 19
I.15 BATERIA... 20
II. Procedimento de Ligar e Desligar a Placa Júlia...21
II.1 Ligando a Placa Júlia...21
II.2 Desligando a Placa Júlia...22
III. Procedimento de Manutenção Utilizando PenDrive...23
III.1 BACKUP das Marcações Salvas na Placa...23
III.2 BACKUP Total do Conteúdo da Placa...23
III.3 Restore - Atualização do Conteúdo da Placa...24
IV. COLETA – Descrição do Processo de COLETA...25
V. Utilitário para Configuração dos Endereços IP...27
VI. Utilitário para Teste de Hardware...31
Apresentação
Este Manual é dirigido ao pessoal de Assistência Técnica e de Suporte responsáveis pela implantação da placa Júlia. Nosso objetivo é que este documento seja a referência básica de consulta, portanto consideraremos extremamente importantes todas as observações, sugestões e correções que auxiliem a torná-lo mais clara e preciso.
I. Hardware
A placa Julia foi desenvolvida utilizando tecnologia SMD, foi selecionado o processador AT91RM92000, sendo que o sistema possui ainda uma memória FLASH com capacidade de 16 MB e memória RAM com capacidade de 32 MB. O processador tem a capacidade de executar 200 milhões de instruções por segundo (200 MIPS) com o CLOCK de 180 MHz.
O sistema operacional escolhido foi o LINUX-ARM, todo o código usado no desenvolvimento é C++, sendo que o usuário será capaz de escrever rotinas em LUA para customizar a placa para a sua aplicação.
I.1. DESCRIÇÃO DOS COMPONENTES DA PLACA JULIA.
A seguir estão descritos os principais componentes da placa JULIA.
Estrepes (JUMPERS)
J1: Estrepe de configuração inicial, não usado em campo, configurado
para fechado entre os pinos 2 e 3.
J3: Estrepe de configuração inicial, não usado em campo, configurado
para fechado entre os pinos 2 e 3.( válido APENAS para placa CPU versão 1.0 )
J6: Estrepe de configuração inicial, não usado em campo, configurado
fechado.
J7 a J10: Configura o sinal do pino 4 dos canais seriais P004, P104, P204 e P304.
J12 a J19: Configura os RELES de saída digital para NA ou NF.
Conectores
CN6: Conector de alimentação externa
P2: Entrada DIGITAL ISOLADA
P3: Saída RELE CONTATO SECO
P4: Entrada leitoras ABA / WIEGAND
P004: Entrada Leitora serial #1
P103: Conector REDE
P104: Entrada Leitora serial #2
P106: Conector Teclado #1
P107: Conector USB #1
P108: Conector Display #1
P204: Entrada Leitora serial #3
P206: Conector Teclado #2
P207: Conector USB #2
P208: Conector Display #2
P304: Entrada Leitora serial #4
I.2. CONECTOR ALIMENTAÇÃO.
A placa JULIA foi projetada para operar com uma alimentação de 12Volts / 1.5Amp.
O Consumo normal da placa Julia, com bateria, teclado, display e leitora é de aproximadamente 600ma.
I.3. CONECTOR SERIAL.
A placa JULIA possui quatro conectores para uso em dispositivos que utilizam a comunicação serial. Estes conectores podem ser configurados para alimentar o dispositivo externo com 5 Volts DC caso seja necessário.
PINAGEM P004 e P104
Pino Sinal Descrição
01 - NÃO USADO
02 RX Receive
03 TX Transmit
04 DTR ou 5VDC Data Terminal Ready / 5VDC
05 GND Ground 06 - NÃO USADO 07 RTS Request To Send 08 CTS Clear To Send 09 RI Ring Indicator PINAGEM P204 e P304
Pino Sinal Descrição
01 - NÃO USADO
02 RX Receive
03 TX Transmit
04 DTR ou 5VDC Data Terminal Ready / 5VDC
05 GND Ground
06 - NÃO USADO
07 RTS Request To Send
Por definição, cada conector de uma porta serial esta associada a uma leitora que poderá ser alimentada pelo próprio conector serial, via pino 4, bastando para isso selecionar o estrepe da porta serial.
A seleção do sinal do pino 4 é efetuada através dos estrapes J7, J8, J9 e J10, que configuram os canais seriais 1, 2, 3 e 4.
Jumper Leitora Conector
J8 Leitora #1 P004
J7 Leitora #2 P104
J9 Leitora #3 P204
J10 Leitora #4 P304
Sinal do Pino 4 Posição do Jumper
DTR 1-2
I.4. CONECTOR ABA WIEGAND
A placa JULIA possui um conector para uso em dispositivos que utilizam a comunicação no padrão ABA / WIEGAND, este conector pode ser configurado via software para se conectar às leitoras do tipo ABA ou WIEGAND. O conector é subdividido em quatro partes, sendo assim ele pode se ligado a 4 leitoras distintas.
PINAGEM DO CONECTOR P4
PINO
SINAL
DESCRIÇÃO
1 5 VDC Alimentação do Leitor
#5
2 DATA0/DATA Sinal de dados Leitor #5
3 DATA1/CLOCK Sinal de dados Leitor #5
4
5 GND Terra de Sinal Leitor #5
6 5 VDC Alimentação do Leitor
#6
7 DATA0/DATA Sinal de dados Leitor #6
8 DATA1/CLOCK Sinal de dados Leitor #6
9
10 GND Terra de Sinal Leitor #6
11 5 VDC Alimentação do Leitor
I.5. CONECTOR ENTRADA DIGITAL
A placa JULIA possui um conector para monitorar as entradas digitais, este conector é capaz de ser ligado a 8 entradas digitais isoladas.
PINAGEM DO CONECTOR P2
PINO SINAL DESCRIÇÃO
1 INPUT #1 + Entrada Digital 1 – sinal positivo
2 INPUT #1 - Entrada Digital 1 – sinal negativo
3 INPUT #2 + Entrada Digital 2 – sinal positivo
4 INPUT #2 - Entrada Digital 2 – sinal negativo
5 INPUT #3 + Entrada Digital 3 – sinal positivo
6 INPUT #3 - Entrada Digital 3 – sinal negativo
7 INPUT #4 + Entrada Digital 4 – sinal positivo
8 INPUT #4 - Entrada Digital 4 – sinal negativo
9 INPUT #5 + Entrada Digital 5 – sinal positivo
10 INPUT #5 - Entrada Digital 5 – sinal negativo
11 INPUT #6 + Entrada Digital 6 – sinal positivo
12 INPUT #6 - Entrada Digital 6 – sinal negativo
13 INPUT #7 + Entrada Digital 7 – sinal positivo
14 INPUT #7 - Entrada Digital 7 – sinal negativo
15 INPUT #8 + Entrada Digital 8 – sinal positivo
I.6. CONECTOR SAIDA DIGITAL
A placa JULIA possui um conector para controlar as saídas digitais, este conector é capaz de controlar 8 saídas digitais isoladas, usando contato seco a RELE.
PINAGEM DO CONECTOR P3
PINO SINAL DESCRIÇÃO
1 OUTPUT #1 Contato do Relê 1
2 OUTPUT #1 Contato do Relê 1
3 OUTPUT #2 Contato do Relê 2
4 OUTPUT #2 Contato do Relê 2
5 OUTPUT #3 Contato do Relê 3
6 OUTPUT #3 Contato do Relê 3
7 OUTPUT #4 Contato do Relê 4
8 OUTPUT #4 Contato do Relê 4
9 OUTPUT #5 Contato do Relê 5
10 OUTPUT #5 Contato do Relê 5
11 OUTPUT #6 Contato do Relê 6
12 OUTPUT #6 Contato do Relê 6
13 OUTPUT #7 Contato do Relê 7
14 OUTPUT #7 Contato do Relê 7
15 OUTPUT #8 Contato do Relê 8
Os contatos dos relês são pré-configurados como normalmente aberto (NA) e estão disponíveis no conector P3 da placa JULIA. Esta configuração pode ser alterada através do estrape, segundo a tabela abaixo.
Saída Digital Estrape de Configuração
OUTPUT #1 J12 OUTPUT #2 J13 OUTPUT #3 J14 OUTPUT #4 J15 OUTPUT #5 J16 OUTPUT #6 J17 OUTPUT #7 J18 OUTPUT #8 J19
Cada saída pode ser configurada para ser normalmente aberto (NA) ou normalmente fechada (NF).
Tipo de Contato Posição do
estrape Normalmente Aberto (NA) 1-2 Normalmente Fechado (NF) 2-3
I.7. CONECTOR LED BI COLOR
Podemos controlar dois LEDS BI COLOR através do conector P5.
Este conector possui ainda uma porta serial que é usada exclusivamente para o carregamento inicial do FIRMWARE.
PINAGEM DO CONECTOR P5
PINO SINAL DESCRIÇÃO
1 3.3 VDC 3.3 VDC
2 TX-DBG TX –RS232 DEBUG
3 RX-DBG RX –RS232 DEBUG
4 GND-DBG GND –RS232 DEBUG
5 LED#1 GND Terra de Sinal
LED#1
6 LED#2 GND Terra de Sinal
LED#2
7 LED#1 VERDE Verde LED#1
8 LED #2 VERDE Verde LED#2
9 LED#1 VERMELHO Vermelho LED#1
10 LED#2 VERMELHO Vermelho LED#2
O FIRMWARE foi projetado para fazer com que cada LED BICOLOR tenha quatro estados.
Estado do LED
SINAL LED VERMELHO SINAL LED VERDE
APAGADO INATIVO INATIVO
VERDE INATIVO ATIVO
VERMELHO ATIVO INATIVO
I.8 CONECTOR USB
A placa JULIA possui previsão para dois conectores para conexão USB, P107 e P207.
Atualmente esta implementado apenas o conector P207, onde podemos utilizar um PEN DRIVE para manutenção da placa Júlia, conforme descrito na seção MANUTENÇÃO.
Observação: Todo PEN DRIVE tem que ser validado pela Task-RJ.
Atualmente podemos utilizar um PEN DRIVE validado pela TASK SISTEMAS para efetuar BACKUP e RESTORE do FIRMWARE, bastando para isso conectar o PEN DRIVE no conector P207 e seguir os passos descritos na seção BACKUP e RESTORE placa JULIA.
I.9 CONECTOR TECLADO
Podemos conectar até dois teclados à placa JULIA, No conector P106 temos o teclado #1 e no conector P206 o teclado #2.
PINAGEM DOS CONECTORES P206 e P106
Pin o Sina l Descrição Pin o Sina l Descrição 1 C4 Coluna 4 teclado 2 - NÃO USADO 3 C2 Coluna 2
teclado 4 - NÃO USADO
5 R1 Linha 1
teclado 6 - NÃO USADO
7 C1 Coluna 1
teclado 8 - NÃO USADO
9 R4 Linha 4
teclado 10 - NÃO USADO
11 C3 Coluna 3
teclado 12 - NÃO USADO
13 R3 Linha 3
teclado
14 - NÃO USADO
15 R2 Linha 2
teclado 16 - NÃO USADO
Foi considerado que o teclado a ser usado é do tipo matricial, com a seguinte configuração da matriz:
I.10 CONECTOR DISPLAY
Podemos conectar dois DISPLAYs à placa JULIA.No conector P108 temos o DISPLAY #1 e no conector P208 o DSIPLAY #2.
PINAGEM DOS CONECTORES P208 e P108
Pin o Sina l Descrição Pin o Sina l Descrição 1 GND Terra de Sinal 2 3.3V VCC 3 CT Contraste 4 RS
5 RW Read Write 6 E Enable
7 B0 Data 0 8 B1 Data 1
9 B2 Data 2 10 B3 Data 3
11 B4 Data 4 12 B5 Data 5
I.11 CONECTANDO JULIA – MICHELLE
Uma das aplicações da placa Julia será o controle das catracas WESTERN usando a placa
controladora MICHELLE.
O diagrama a seguir mostra como conectar as duas placas.DIAGRAMA DE CONEXÃO JULIA – MICHELLE
JULIA MICHELLE Entrada Saída J2 – 1 +S1 J2 – 2 -S1 J2 – 3 +S2 J2 – 4 -S2 Saída Entrada J3 – 1 GND J3 – 2 E1 J3 – 3 GND J3 – 4 E2
I.12 CONECTANDO JULIA – COFRE
Quando usamos catraca com cofre, podemos controlar diretamente usando sensor com contato seco. Utilizamos para controle do cofre a placa Paula.
JULIA CATRACA
Entrada Saída – Placa
Paula J2 - 5 RELE SENSOR COFRE J2 – 6 RELE SENSOR COFRE Saída J3 – 5 SOLENOIDE COFRE J3 – 6 +12VDC
I.13 REAL TIME CLOCK - RTC
A placa JULIA utiliza o circuito integrado DS1305 desenvolvido especificamente para manter a data e hora do sistema. Este circuito integrado é alimentado exclusivamente por uma bateria do tipo pilha(CR2016) e utiliza um cristal de
I.14 ETHERNET
Para termos acesso aos recursos de rede, utilizamos na placa JULIA o circuito integrado DAVICOM DM9161EP. Este integrado tem a capacidade de funcionar em 100 ou 10 Mbits e em modo FULL ou HALF DUPLEX.
O sistema operacional possui a capacidade de verificar e ajustar o modo de operação do circuito integrado à rede onde ele esta conectado.
Visualmente é possível identificar se estamos conectados ou não a uma rede, bastando para isso observar se o LED VERDE esta aceso, o LED AMARELO ficará aceso sempre que estivermos conectados a uma rede com fluxo de dados FULL DUPLEX.
Quando estamos executando o programa de diagnóstico de HARDWARE, podemos verificar o status da conexão com a REDE.
I.15 BATERIA
Por concepção a placa JULIA deverá sempre funcionar com a bateria acoplada, esta condição se deve ao fato de termos uma ótima performance no sistema de controle.
A bateria deverá obrigatoriamente estar instalada no espaço destinado a ela na placa, pois a placa possui um sensor de temperatura que ajustará a carga da bateria monitorando além da corrente, a temperatura da mesma.
II. Procedimento de Ligar e Desligar a Placa Júlia
II.1 Ligando a Placa Júlia
Para ligarmos a placa Julia, primeiramente conectamos a cabo de alimentação externa no conector CN6 e em seguida conectamos a bateria.
A Placa Júlia foi desenvolvida para operar o FIRMWARE automaticamente. Ao ser ligada, a placa carrega o sistema operacional Linux, em seguida irá emitir um aviso sonoro de 3 BIPS e entrará em modo de diagnostico de HARDWARE exibindo no display a mensagem de teste de HARDWARE.
**** JULIA ****
TESTE DE HARDWARE
Ao entrar em modo diagnóstico, o sistema exibe a tensão da bateria por 3 segundos.
Nível da Bateria
8.00 Volt
Se o usuário apertar qualquer tecla do teclado 1 (com exceção a tecla #), o sistema entrará no utilitário de teste, veja item VI. Utilitário para Teste de Hardware, caso contrário o sistema continuará o boot e executará o firmware exibindo no display a mensagem de Boot Julia.
TASK SISTEMAS
BOOT JULIA
Ao final do processo de inicialização teremos no display a mensagem padrão para modo OFFLINE.
TASK 01/01/70
INOVA * 00:00:00
II.2 Desligando a Placa Júlia
Para desligar a placa Julia temos que digitar *9999# no teclado 1. Neste momento a mensagem de reboot será exibida no display e as marcações offline serão salvas na placa. Essa mensagem permanecerá no display durante a finalização do firmware e dependerá da quantidade de marcações que serão salva.
TASK SISTEMAS
REBOOT JULIA
Em seguida o sistema será reiniciado e as mensagens de passo do boot serão exibidas até chergarmos as mensagens descritas no item II.1 Ligando a Placa Julia.
REBOOT JULIA...
PASSO n
**** JULIA ****
TESTE DE HARDWARE
Quando a mensagem Teste de Hardware for exibida desconectar a energia externa e desconectar a bateria.
Temos que aguardar o sistema reiniciar para garantir a integridade do mesmo.
.
ATENÇÃO:
O CUMPRIMENTO DESTES PROCEDIMENTOS GARANTIRÁ O BOM
FUNCIONAMENTO DO SISTEMA.
III. Procedimento de Manutenção Utilizando PenDrive
Neste item descrevemos como copiar dados da placa para um PenDrive e vise-versa.
III.1 BACKUP das Marcações Salvas na Placa
Para copiar as marcações OFFLINE contidas na placa Júlia:1. Conectar o PenDrive a um PC.
2.
Criar o diretório “backup_log” no PenDrive3.
Conectar o PenDrive a placa4.
Teclar “*9999#” no teclado 1 da placaO sistema irá reiniciar e durante o processo de inicialização o PenDrive será identificado e mapeado, neste momento a placa Julia identifica a existência do diretório “backup_log” no PenDrive e inicia a copia das Marcações para o PenDrive.
O BACKUP das marcações dura em torno de 30 segundos, esse tempo pode aumentar dependendo da quantidade de marcações OFFLINE. Quando o sistema exibir a mensagem padrão de Offline ou Online podemos desconectar o PenDrive.
Nota: O arquivo criado na pasta “backup_log” do PenDrive será numerado (“offlinelog1.xml”, “offlinelog2.xml”, etc...), possibilitando o uso do mesmo em placas distintas, com isso evitamos a perda de dados.
III.2 BACKUP Total do Conteúdo da Placa
Para copiar todas as informações contidas na placa Júlia:1. Conectar o PenDrive a um PC.
2. Criar o diretório “backup_full” no PenDrive 3. Conectar o PenDrive a placa
III.3 Restore - Atualização do Conteúdo da Placa
Para restaurar todas as informações contidas na placa Júlia:1. Conectar o PenDrive a um PC.
2. Criar o diretório “restore” no PenDrive
3. Copiar o arquivo software.tar fornecido para o diretório “restore” 4. Conectar o PenDrive a placa
5. Teclar “*9999#” no teclado 1 da placa
O sistema irá reiniciar e durante o processo de inicialização o PenDrive será identificado e mapeado, neste momento a placa Julia identifica a existência do arquivo “software.tar” contido no diretório “restore” do PenDrive e inicia a restauração do software para a Placa Julia. Quando o sistema exibir a mensagem padrão de Offline ou Online podemos desconectar o PenDrive. O Restore total dura em torno de 5 minutos
.
IV. COLETA – Descrição do Processo de COLETA
O Processo de COLETA OFFLINE possibilita que se faça a coleta das marcações diretamente para um dispositivo PEN DRIVE.
O PEN DRIVE deverá conter obrigatoriamente o diretório /inova, pois o processo de coleta irá criar o arquivo que contém as marcações neste diretório.
Caso não exista a coleta não será efetuada.
O arquivo será criado com o nome respeitando o seguinte formato:
“logoffline_AAAAMMDD_HHNNSS_CCCC.Tar”, onde AAAA = Ano, MM =
Mês, DD = Dia, HH = Hora, NN = Minuto, SS = Segundo e CCCC = Número da placa.
Para efetuar a coleta das marcações basta executar os seguintes passos: 1. Conectar o PEN DRIVE à placa.
2. Certifique-se que o equipamento esteja OFFLINE. Se o equipamento estiver ONLINE ele não irá executar esta operação.
3. Teclar o código “*265382”. Esta é a seqüência de teclas que identificam que a operação desejada é a de coleta das marcações. Ela corresponde às teclas “COLETA” de um teclado telefônico. Desta forma, caso seja esquecida basta olhar para o teclado de qualquer telefone (celular inclusive) e procurar pelas teclas que montam a palavra “COLETA”. Este código pode ser alterado através do utilitário TaskConfiguradorJulia.exe. 4. Teclar senha. Esta senha é a cadastrada através do utilitário
TaskConfiguradorJulia.exe. Caso nenhuma senha tenha sido cadastrada, a senha inicial será válida. Esta senha inicial é a “2653”.
5. Selecionar uma das opções disponíveis através da tecla correspondente: “1” - COLETA MARCAÇÕES – Esta opção irá coletar as marcações que estão na memória da placa e que ainda não foram coletadas.
Todas as vezes que uma coleta é efetuada (opção “1”) as marcações são copiadas para o PEN DRIVE, mas também são mantidas na placa em um diretório específico.
São mantidos até n arquivos, cujo default são 7, com marcações já coletadas. Esse default pode ser alterado através do utilitário TaskConfiguradorJulia.exe. Desta forma é possível copiar novamente os arquivos com as marcações já coletadas caso seja necessário.
O processo de coleta de marcações “já coletadas” (opção “3”) fará apenas a cópia dos arquivos gerados e coletados anteriormente e não coletará as marcações que ainda estão em memória.
Os arquivos coletados devem ser tratados pelo utilitário TaskConverteLogJulia.exe.
V. Utilitário para Configuração dos Endereços IP
Este utilitário está incorporado ao firmware e será acessado diretamente pelo teclado.
1. Tenha em mãos a lista de endereços IP dos coletores e do micro do online a serem configurados.
2. Caso o Cliente não seja capaz de fornecer as informações de Máscara de sub-rede e endereço IP do Gateway, entre numa janela DOS em um micro qualquer da rede do Cliente e digite o comando IPCONFIG. Este utilitário exibe a máscara de sub-rede e o gateway corretos do Cliente.
3. Ligue o coletor a ser configurado. Este deverá automaticamente entrar no firmware carregado na placa.
4. Digite “*21994949” para ativar o utilitário. 5. Será exibida no display a mensagem:
Informe a senha. O firmware irá comparar a senha digitada com a senha cadastrada no script de configuração. A senha default, que sairá de fábrica, é “9999”. Está senha poderá ser alterada ao final do utilitário.
6. Se a senha não estiver correta, será exibida no display a mensagem: ACB Configuration
Digite “*” para reeditar o valor informado para o parâmetro.
Digite “#” para confirmar e salvar o valor informado para o parâmetro
.
9. Se o valor informado no item 8 foi “#” a mensagem
:
Será exibida no display.
10. Socket Mode – Informe 1 se a placa for client e 2 se a placa for Server. O default será Server.
11.IP Address – Infome o IP da placa no formato xxx*xxx*xxx*xxx. O asterisco deve ser usado no lugar do ponto.
12. NetMask – Informe a máscara de rede no formato xxx*xxx*xxx*xxx.
13. Gateway
IP – Informe o endereço IP do gateway no formato
xxx*xxx*xxx*xxx.
Socket Mode: 1- Client 2- Server IP Address: 10*1*2*204 NetMask: 255*255*0*0 Config Saved Config Succeded *-Review #-Accept15. PC Comm Port – Informe a porta de comunicação que será usada pelo micro do online com 4 dígitos. Valor default é 8080.
16. First Server IP – Informe o endereço IP do micro do Online no formato xxx*xxx*xxx*xxx .
17. Second Server IP – Informe o endereço IP secundário para o micro do Online no formato xxx*xxx*xxx*xxx. Caso não exista um endereço IP secundário, informar aqui o mesmo endereço IP do item 16.
18.Board ID – Informe o número da placa.
19.Autoneg – Informe 1 se a placa não for autonegociar a velocidade da rede com o switch ou 3 para sim. O default será não.
Board ID: 4
Board Comm Port: 8080
PC Comm Port: 8080
First Server IP: 10*1*1*117
Second Server IP: 10*1*1*117
21.Duplex – Informe 1 para comunicação da rede igual a Half ou 3 para full. O default será Half.
22.New Password – Informe a nova senha.
23.Re-Type Password – Informe novamente a nova senha para confirmação.
Em seguida a placa irá reinicializar para assumir os novos valores dos parâmetros informados. New Password: **** DUPLEX: 1-HALF 3-FULL Re-Type Password: ****
Nível da Bateria
8.00 Volt
Após isso, o sistema irá solicitar a senha, teclar 8275 (TASK)
TESTE - HARDWARE
SENHA:****
Será apresentado um menu onde podemos testar cada item do sistema separadamente, para navegar por este menu, avançando e retornando, devemos usar as teclas “6” e “4”.
Cada item do menu nos possibilitará testar / acessar uma determinada parte do sistema.
**** JULIA ****
TESTE DE HARDWARE
DISPLAY
|<4 <5> 6>|
LER ENTRADAS DIG
|<4 <5> 6>|
SETAR SAIDA DIGI
|<4 <5> 6>|
COMANDAR LED
|<4 <5> 6>|
TESTAR TECLADO
|<4 <5> 6>|
LER RELOGIO
|<4 <5> 6>|
TESTAR SERIAL
|<4 <5> 6>|
TESTAR ABA/WIEG
|<4 <5> 6>|
LER CONFIG JULIA
|<4 <5> 6>|
VERIFICAR REDE
|<4 <5> 6>|
SAIR
1. Ler Status da Bateria
Possibilita ler a tensão da bateria, normalmente a bateria trabalha com tensões entre 6.5 à 8.5.
LER STATUS BAT |<4 <5> 6>|
Nível da Bateria 8.00 Volt
2. Testar Display
Exibe na linha superior do display as letras do alfabeto em minúsculo e na linha inferior as letras em maiúsculo.
DISPLAY
|<4 <5> 6>|
abcdefghijklmnopqrs ABCDEFGHIJKLMNOPQRS 3. Ler Entradas Digitais
Exibe no display o estado de cada entrada digital (de 1 à 8 ), exibe também as entradas digitais da porta serial #1 e #2.
As entradas digitais da porta serial são para uso interno. LER ENTRADAS DIG
|<4 <5> 6>|
12 34 56 78 | AB 00 00 00 00 | 00
4. Comandar Saídas Digitais
Podemos comandar cada saída digital independentemente bastando para isso digitar a tecla correspondente à saída digital (tecla “1” muda o estado da saída 1, tecla “2” muda o estado da saída 2,...). Para acionar/desativar a buzina teclamos “0”.
É Exibido no display o estado de cada entrada digital (de 1 à 8 ) e o estado da buzina.
A linha superior exibe o estado das entradas digitais e a linha inferior exibe o estado de cada saída digital e da buzina. O monitoramento das entradas digitais nos auxilia nos testes de catraca.
SETAR SAIDA DIGI |<4 <5> 6>|
00 00|00 00 BZ 00 00|00 00 0
5. Comandar LED
Podemos comandar os LED´s e também acionar os BACKLIGHT dos displays LCD
Tecla 1 acende / apaga LED#1 VERMELHO Tecla 2 acende / apaga LED#1 VERDE Tecla 4 acende / apaga LED#2 VERMELHO Tecla 5 acende / apaga LED#2 VERDE Tecla 7 acende / apaga BACKLIGHT LCD #1 Tecla 8 acende / apaga BACKLIGHT LCD #2 COMANDAR LED |<4 <5> 6>|
LD#1 LD#2 B1 B2 R0G0 R0G0 1 2
6. Testar Teclado
Ao pressionar uma tecla a mesma será exibida no display. TESTAR TECLADO
|<4 <5> 6>|
<”#”> SAIR
Voce teclou “8” 7. Ler / Atualizar Relógio
Ao selecionar esta opção, iremos ler o conteúdo do RTC (REAL TIME CLOCK), se desejarmos alterar o RTC basta inserir a nova data ou “*” para sair.
LER RELOGIO |<4 <5> 6>|
DATA/HORA <*>SAIR DD/MM/AAAA HH:MM 8. Testar Entradas Seriais
Podemos testar cada uma das 4 entradas seriais separadamente, selecionamos a porta serial a ser testada, velocidade (19200, 9600 ou 115200) e o modo de leitura ( RAW ou STX ).
Normalmente usamos o modo de leitura RAW, que exibirá no display todo o dado lido. O modo STX é exclusivo para leitoras MIFARE serial.
TESTAR SERIAL |<4 <5> 6>|
SELECIONE PORTA <1> <2> <3> <4> BAUD RATE
9. Testar Entradas Aba/Wiegand
Podemos testar cada uma das 4 entradas ABA/WIEGAND separadamente, selecionamos a porta a ser testada e o modo( ABA, ABA3 ou WIEGAND)
TESTAR ABA/WIEG |<4 <5> 6>|
SLECIONE PORTA <5> <6> <7> <8> ABA ABA3 WIEG <1> <2> <3> PASSE O CRACHA
10. Ler Parâmetros de Rede
Lê os parâmetros básicos da placa como: IP da placa, Máscara de rede, Gateway, IP do servidor principal, IP do servidor alternativo e ID da placa.
LER CONFIG JULIA |<4 <5> 6>|
11. Verificar Rede
Informa para o usuário se a placa está conectada a uma rede, a velocidade e o tipo de conexão (HALF / FULL duplex)
VERIFICAR REDE |<4 <5> 6>| 12. Sair
Sai do utilitário de hardware e executa o boardmanager (firmware). SAIR
