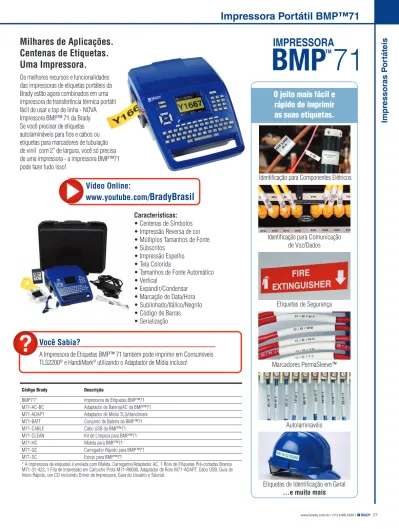

Os melhores recursos e funcionalidades
das impressoras de etiquetas portáteis da
Brady estão agora combinados em uma
impressora de transferência térmica portátil
fácil de usar e top de linha - NOVA
Impressora BMP™ 71 da Brady.
Se você precisar de etiquetas
autolamináveis para fios e cabos ou
etiquetas para marcadores de tubulação
de vinil com 2” de largura, você só precisa
de uma impressora - a impressora BMP™71
pode fazer tudo isso!
Características:
• Centenas de Símbolos
• Impressão Reversa de cor
• Múltiplos Tamanhos de Fonte
• Subscritos
• Impressão Espelho
• Tela Colorida
• Tamanhos de Fonte Automático
• Vertical
• Expandir/Condensar
• Marcação de Data/Hora
• Sublinhado/Itálico/Negrito
• Código de Barras
• Serialização
Milhares de Aplicações.
Centenas de Etiquetas.
Uma Impressora.
Você Sabia?
?
A Impressora de Etiquetas BMP™ 71 também pode imprimir em Consumíveis
TLS2200
®e HandiMark
®utilizando o Adaptador de Mídia incluso!
Código Brady Descrição
BMP71* Impressora de Etiquetas BMP™71 M71-AC-BC Adaptador de Bateria/AC da BMP™71 M71-ADAPT Adaptador de Mídia TLS/Handimark M71-BATT Conjunto de Bateria da BMP™71 M71-CABLE Cabo USB da BMP™71 M71-CLEAN Kit de Limpeza para BMP™71 M71-HC Maleta para BMP™71 M71-QC Carregador Rápido para BMP™71 M71-SC Estojo para BMP™71
* A impressora de etiquetas é enviada com Maleta, Carregador/Adaptador AC, 1 Rolo de Etiquetas Pré-cortadas Branca M71-31-423, 1 Fita de Impressão em Cartucho Preta M71-R6000, Adaptador de Rolo M71-ADAPT, Cabo USB, Guia de Início Rápido, um CD incluindo Driver de Impressora, Guia do Usuário e Tutorial.
Etiquetas de Identificação em Geral
...e muito mais
Identificação para Componentes Elétricos
Identificação para Comunicação
de Voz/Dados
Etiquetas de Segurança
Marcadores PermaSleeve™
Autolaminavéis
O jeito mais fácil e
rápido de imprimir
as suas etiquetas.
Vídeo Online:
www.youtube.com/
BradyBrasil
Impr
essor
as P
or
tát
eis
O vinil flexível interno/externo adere a superfícies lisas ou irregulares tais como tubulações,
paredes, portas de painéis, prateleiras, recipientes e equipamentos. Adesivo permanente e agressivo;
as etiquetas oferecem excelente resistência a óleos, detergentes, sujeira, fuligem e muitos solventes.
Nota: Em março de 2011, o material B-580 foi substituído pelo material B-595.
Para encontrar o seu código, substitua “580” por “595” no Código Brady. Por exemplo: o número do código “M71C-500-580-BK” ficaria “M71C-500-595-BK”
Identificação e Sinalização para Indústria em Geral,
Lean e Identificação de Segurança
Diag rama Código Brady Etiquetas/Rolo Material Cor A Pol. (mm) B Pol. (mm) RibbonRecomendado
Fig. 8 M71C-500-595-BK 1 Rolo (cont.) B-595 Preto 0.500 (12.700) 50 ft. (15.24 m) M71-R4400-WT Fig. 8 M71C-500-595-BL 1 Rolo (cont.) B-595 Azul 0.500 (12.700) 50 ft. (15.24 m) M71-R4400-WT Fig. 8 M71C-500-595-BR 1 Rolo (cont.) B-595 Marrom 0.500 (12.700) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-500-595-CL 1 Rolo (cont.) B-595 Transparente 0.500 (12.700) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-500-595-GD 1 Rolo (cont.) B-595 Ouro 0.500 (12.700) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-500-595-GN 1 Rolo (cont.) B-595 Verde 0.500 (12.700) 50 ft. (15.24 m) M71-R4400-WT Fig. 8 M71C-500-595-GY 1 Rolo (cont.) B-595 Cinza 0.500 (12.700) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-500-595-LB 1 Rolo (cont.) B-595 Azul Claro 0.500 (12.700) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-500-595-OC 1 Rolo (cont.) B-595 Ocre 0.500 (12.700) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-500-595-OR 1 Rolo (cont.) B-595 Laranja 0.500 (12.700) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-500-595-PK 1 Rolo (cont.) B-595 Rosa 0.500 (12.700) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-500-595-PL 1 Rolo (cont.) B-595 Violeta 0.500 (12.700) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-500-595-RD 1 Rolo (cont.) B-595 Vermelho 0.500 (12.700) 50 ft. (15.24 m) M71-R4400-WT Fig. 8 M71C-500-595-SB 1 Rolo (cont.) B-595 Azul Celeste 0.500 (12.700) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-500-595-TN 1 Rolo (cont.) B-595 Marrom Claro 0.500 (12.700) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-500-595-WT 1 Rolo (cont.) B-595 Branco 0.500 (12.700) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-500-595-YL 1 Rolo (cont.) B-595 Amarelo 0.500 (12.700) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-1000-595-BK 1 Rolo (cont.) B-595 Preto 1.000 (25.400) 50 ft. (15.24 m) M71-R4400-WT Fig. 8 M71C-1000-595-BL 1 Rolo (cont.) B-595 Azul 1.000 (25.400) 50 ft. (15.24 m) M71-R4400-WT Fig. 8 M71C-1000-595-BR 1 Rolo (cont.) B-595 Marrom 1.000 (25.400) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-1000-595-CL 1 Rolo (cont.) B-595 Transparente 1.000 (25.400) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-1000-595-GD 1 Rolo (cont.) B-595 Ouro 1.000 (25.400) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-1000-595-GN 1 Rolo (cont.) B-595 Verde 1.000 (25.400) 50 ft. (15.24 m) M71-R4400-WT Fig. 8 M71C-1000-595-GY 1 Rolo (cont.) B-595 Cinza 1.000 (25.400) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-1000-595-LB 1 Rolo (cont.) B-595 Azul Claro 1.000 (25.400) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-1000-595-OC 1 Rolo (cont.) B-595 Ocre 1.000 (25.400) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-1000-595-OR 1 Rolo (cont.) B-595 Laranja 1.000 (25.400) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-1000-595-PK 1 Rolo (cont.) B-595 Rosa 1.000 (25.400) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-1000-595-PL 1 Rolo (cont.) B-595 Violeta 1.000 (25.400) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-1000-595-RD 1 Rolo (cont.) B-595 Vermelho 1.000 (25.400) 50 ft. (15.24 m) M71-R4400-WT Fig. 8 M71C-1000-595-SB 1 Rolo (cont.) B-595 Azul Celeste 1.000 (25.400) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-1000-595-TN 1 Rolo (cont.) B-595 Marrom Claro 1.000 (25.400) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-1000-595-WT 1 Rolo (cont.) B-595 Branco 1.000 (25.400) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-1000-595-YL 1 Rolo (cont.) B-595 Amarelo 1.000 (25.400) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-2000-595-BK 1 Rolo (cont.) B-595 Preto 2.000 (50.800) 50 ft. (15.24 m) M71-R4400-WT Fig. 8 M71C-2000-595-BL 1 Rolo (cont.) B-595 Azul 2.000 (50.800) 50 ft. (15.24 m) M71-R4400-WT Fig. 8 M71C-2000-595-BR 1 Rolo (cont.) B-595 Marrom 2.000 (50.800) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-2000-595-CL 1 Rolo (cont.) B-595 Transparente 2.000 (50.800) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-2000-595-GD 1 Rolo (cont.) B-595 Ouro 2.000 (50.800) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-2000-595-GN 1 Rolo (cont.) B-595 Verde 2.000 (50.800) 50 ft. (15.24 m) M71-R4400-WT Fig. 8 M71C-2000-595-GY 1 Rolo (cont.) B-595 Cinza 2.000 (50.800) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-2000-595-LB 1 Rolo (cont.) B-595 Azul Claro 2.000 (50.800) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-2000-595-OC 1 Rolo (cont.) B-595 Ocre 2.000 (50.800) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-2000-595-OR 1 Rolo (cont.) B-595 Laranja 2.000 (50.800) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-2000-595-PK 1 Rolo (cont.) B-595 Rosa 2.000 (50.800) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-2000-595-PL 1 Rolo (cont.) B-595 Violeta 2.000 (50.800) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-2000-595-RD 1 Roll (cont.) B-595 Vermelho 2.000 (50.800) 50 ft. (15.24 m) M71-R4400-WT Fig. 8 M71C-2000-595-SB 1 Roll (cont.) B-595 Azul Celeste 2.000 (50.800) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-2000-595-TN 1 Roll (cont.) B-595 Marrom Claro 2.000 (50.800) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-2000-595-WT 1 Roll (cont.) B-595 Branco 2.000 (50.800) 50 ft. (15.24 m) M71-R6000 Fig. 8 M71C-2000-595-YL 1 Roll (cont.) B-595 Amarelo 2.000 (50.800) 50 ft. (15.24 m) M71-R6000 * Veja todas as cores de Ribbons na página 38
Figura 8
Diagram Figure 8 A BImpr
essor
as P
or
tát
eis
Placas personalizadas, descomplicadas e menos tempo
perdido do que com as placas gravadas. As etiquetas de alto
relevo da Brady são compatíveis com RoHS e aprovadas pela
UL. Adesivo agressivo e resistente a solvente as tornam uma
boa substituição para placas gravadas.
Etiquetas de Alto Relevo para Painéis
DiagramFigure 4 A B
Figura 4
C A BNew Diagram For Raised Panel Figure 25
Figura 25
Diagrama Código Brady Etiqueta/Rolo Material Cor A Pol. (mm) B Pol. (mm) C Pol. (mm) RibbonRecomendado
Fig. 4 M71EP-171-593 200 B-593 Branco 1,060 (26,920) 0,490 (12,450) – – M71-R6000 Fig. 4 M71EP-171-593-BK 200 B-593 Preto 1,060 (26,920) 0,490 (12,450) – – M71-R4400-WT Fig. 4 M71EP-171-593-GN 200 B-593 Verde 1,060 (26,920) 0,490 (12,450) – – M71-R4400-WT Fig. 4 M71EP-171-593-RD 200 B-593 Vermelho 1,060 (26,920) 0,490 (12,450) – – M71-R4400-WT Fig. 4 M71EP-171-593-SL 200 B-593 Prata 1,060 (26,920) 0,490 (12,450) – – M71-R6000 Fig. 4 M71EP-171-593-YL 200 B-593 Amarelo 1,060 (26,920) 0,490 (12,450) – – M71-R6000 Fig. 25 M71EP-167-593 100 B-593 Branco 1,200 (30,480) 1,500 (38,100) 0,890 (22,500) M71-R6000 Fig. 25 M71EP-167-593-BK 100 B-593 Preto 1,200 (30,480) 1,500 (38,100) 0,890 (22,500) M71-R4400-WT Fig. 25 M71EP-167-593-GN 100 B-593 Verde 1,200 (30,480) 1,500 (38,100) 0,890 (22,500) M71-R4400-WT Fig. 25 M71EP-167-593-RD 100 B-593 Vermelho 1,200 (30,480) 1,500 (38,100) 0,890 (22,500) M71-R4400-WT Fig. 25 M71EP-167-593-YL 100 B-593 Amarelo 1,200 (30,480) 1,500 (38,100) 0,890 (22,500) M71-R6000 Fig. 25 M71EP-168-593 100 B-593 Branco 1,200 (30,480) 1,900 (48,260) 0,890 (22,500) M71-R6000 Fig. 25 M71EP-168-593-BK 100 B-593 Preto 1,200 (30,480) 1,900 (48,260) 0,890 (22,500) M71-R4400-WT Fig. 25 M71EP-168-593-GN 100 B-593 Verde 1,200 (30,480) 1,900 (48,260) 0,890 (22,500) M71-R4400-WT Fig. 25 M71EP-168-593-RD 100 B-593 Vermelho 1,200 (30,480) 1,900 (48,260) 0,890 (22,500) M71-R4400-WT Fig. 25 M71EP-168-593-YL 100 B-593 Amarelo 1,200 (30,480) 1,900 (48,260) 0,890 (22,500) M71-R6000 Fig. 25 M71EP-169-593 100 B-593 Branco 1,800 (45,720) 1,800 (45,720) 1,200 (30,500) M71-R6000 Fig. 25 M71EP-169-593-BK 100 B-593 Preto 1,800 (45,720) 1,800 (45,720) 1,200 (30,500) M71-R4400-WT Fig. 25 M71EP-169-593-GN 100 B-593 Verde 1,800 (45,720) 1,800 (45,720) 1,200 (30,500) M71-R4400-WT Fig. 25 M71EP-169-593-RD 100 B-593 Vermelho 1,800 (45,720) 1,800 (45,720) 1,200 (30,500) M71-R4400-WT Fig. 25 M71EP-169-593-YL 100 B-593 Amarelo 1,800 (45,720) 1,800 (45,720) 1,200 (30,500) M71-R6000
Fig. 4 M71EP-173-593 100 B-593 Branco 2,000 (50,800) 1,000 (25,400) – – M71-R6000 Fig. 4 M71EP-173-593-BK 100 B-593 Preto 2,000 (50,800) 1,000 (25,400) – – M71-R4400-WT Fig. 4 M71EP-173-593-GN 100 B-593 Verde 2,000 (50,800) 1,000 (25,400) – – M71-R4400-WT Fig. 4 M71EP-173-593-RD 100 B-593 Vermelho 2,000 (50,800) 1,000 (25,400) – – M71-R4400-WT Fig. 4 M71EP-173-593-SL 100 B-593 Prata 2,000 (50,800) 1,000 (25,400) – – M71-R6000 Fig. 4 M71EP-173-593-YL 100 B-593 Amarelo 2,000 (50,800) 1,000 (25,400) – – M71-R6000 Fig. 4 M71EP-176-593 50 B-593 Branco 3,000 (76,200) 1,000 (25,400) – – M71-R6000 Fig. 4 M71EP-176-593-BK 50 B-593 Preto 3,000 (76,200) 1,000 (25,400) – – M71-R4400-WT Fig. 4 M71EP-176-593-GN 50 B-593 Verde 3,000 (76,200) 1,000 (25,400) – – M71-R4400-WT Fig. 4 M71EP-176-593-RD 50 B-593 Vermelho 3,000 (76,200) 1,000 (25,400) – – M71-R4400-WT Fig. 4 M71EP-176-593-YL 50 B-593 Amarelo 3,000 (76,200) 1,000 (25,400) – – M71-R6000 Fig. 4 M71EP-174-593 50 B-593 Branco 4,000 (101,600) 1,000 (25,400) – – M71-R6000 Fig. 4 M71EP-174-593-BK 50 B-593 Preto 4,000 (101,600) 1,000 (25,400) – – M71-R4400-WT Fig. 4 M71EP-174-593-GN 50 B-593 Verde 4,000 (101,600) 1,000 (25,400) – – M71-R4400-WT Fig. 4 M71EP-174-593-RD 50 B-593 Vermelho 4,000 (101,600) 1,000 (25,400) – – M71-R4400-WT Fig. 4 M71EP-174-593-SL 50 B-593 Prata 4,000 (101,600) 1,000 (25,400) – – M71-R6000 Fig. 4 M71EP-174-593-YL 50 B-593 Amarelo 4,000 (101,600) 1,000 (25,400) – – M71-R6000 Veja todas as cores de Ribbons na página 38.
Impr
essor
as P
or
tát
eis
Escolha entre vários materiais com
adesivos agressivos para uso em
aplicações comerciais e industriais.
Etiquetas Identificação Geral
DiagramFigure 4
A
B
Figura 4
Etiquetas Pré-cortadas
Diagrama Código Brady Etiqueta/Rolo Material Cor A Pol. (mm) B Pol. (mm) RibbonRecomendado
Fig. 4 M71-68-430 750 B-430 Transparente 0,240 (6,000) 0,150 (3,810) M71-R6000 Fig. 4 M71-71-430 750 B-430 Transparente 0,350 (8,890) 0,200 (5,080) M71-R6000 Fig. 14 M71-80-488 250 B-488 Branco 0,750 (19,050) 0,900 (22,860) M71-R4300 Fig. 4 M71-97-488 250 B-488 Branco 0,900 (22,860) 0,900 (22,860) M71-R4300 Fig. 4 M71-16-430 500 B-430 Transparente 1,000 (25,400) 0,375 (9,530) M71-R6000 Fig. 4 M71-17-430 500 B-430 Transparente 1,000 (25,400) 0,500 (12,700) M71-R6000 Fig. 4 M71-16-483 500 B-483 Branco 1,000 (25,400) 0,375 (9,530) M71-R6000 Fig. 4 M71-17-483 500 B-483 Branco 1,000 (25,400) 0,500 (12,700) M71-R6000 Fig. 4 M71-19-483 250 B-483 Branco 1,000 (25,400) 1,000 (25,400) M71-R6000 Fig. 4 M71-17-486 500 B-486 Prata 1,000 (25,400) 0,500 (12,700) M71-R4300 Fig. 4 M71-45-430 500 B-430 Transparente 1,050 (38,100) 0,375 (9,530) M71-R6000 Fig. 4 M71-65-483 250 B-483 Branco 1,375 (34,930) 1,000 (25,400) M71-R6000 Fig. 4 M71-29-459 500 B-459 Branco 1,500 (38,100) 0,500 (12,700) M71-R6000 Fig. 4 M71-30-459 250 B-459 Branco 1,500 (38,100) 0,750 (19,050) M71-R6000 Fig. 4 M71-29-483 500 B-483 Branco 1,500 (38,100) 0,500 (12,700) M71-R6000 Fig. 4 M71-30-483 250 B-483 Branco 1,500 (38,100) 0,750 (19,050) M71-R6000 Fig. 4 M71-31-483 250 B-483 Branco 1,500 (38,100) 1,000 (25,400) M71-R6000 Fig. 4 M71-29-486 500 B-486 Prata 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 4 M71-30-486 250 B-486 Prata 1,500 (38,100) 0,750 (19,050) M71-R4300 Fig. 4 M71-29-489 500 B-489 Branco 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 4 M71-32-489 250 B-489 Branco 1,500 (38,100) 1,500 (38,100) M71-R4300 Fig. 4 M71-81-488 750 B-488 Branco 1,900 (48,260) 0,250 (6,350) M71-R4300 Fig. 4 M71-20-459 100 B-459 Branco 2,000 (50,800) 1,000 (25,400) M71-R6000 Fig. 4 M71-61-483 100 B-483 Branco 2,000 (50,800) 0,500 (12,700) M71-R6000 Fig. 4 M71-20-483 100 B-483 Branco 2,000 (50,800) 1,000 (25,400) M71-R6000 Fig. 4 M71-20-486 100 B-486 Prata 2,000 (50,800) 1,000 (25,400) M71-R4300 Fig. 4 M71-37-483 100 B-483 Branco 3,000 (76,200) 1,900 (48,260) M71-R6000 Fig. 4 M71-37-486 100 B-486 Prata 3,000 (76,200) 1,900 (48,260) M71-R4300 Fig. 4 M71-23-483 100 B-483 Branco 4,000 (101,600) 1,000 (25,400) M71-R6000 Fig. 4 M71-38-483 100 B-483 Branco 4,000 (101,600) 1,900 (48,260) M71-R6000 Fig. 4 M71-38-489 100 B-489 Branco 4,000 (101,600) 1,900 (48,260) M71-R4300 Etiquetas Contínuas
Diagrama Código Brady Etiqueta/Rolo Material Cor A Pol. (mm) B Pol. (mm) RibbonRecomendado
Fig. 8 M71C-375-430 1 Rolo (cont.) B-430 Transparente 0,375 (9,530) 50 pés (15,24 m) M71-R6000 Fig. 8 M71C-500-430 1 Rolo (cont.) B-430 Transparente 0,500 (12,700) 50 pés (15,24 m) M71-R6000 Fig. 8 M71C-500-483 1 Rolo (cont.) B-483 Branco 0,500 (12,700) 50 pés (15,24 m) M71-R6000 Fig. 8 M71C-1000-430 1 Rolo (cont.) B-430 Transparente 1,000 (25,400) 50 pés (15,24 m) M71-R6000 Fig. 8 M71C-1000-483 1 Rolo (cont.) B-483 Branco 1,000 (25,400) 50 pés (15,24 m) M71-R6000 Fig. 8 M71C-1900-430 1 Rolo (cont.) B-430 Transparente 1,900 (48,260) 50 pés (15,24 m) M71-R6000 Fig. 8 M71C-1900-483 1 Rolo (cont.) B-483 Branco 1,900 (48,260) 50 pés (15,24 m) M71-R6000 Veja todas as cores de Ribbons na página 38.
Figura 14
Diagram Figure 14 A BFigura 8
Diagram Figure 8 A BImpr
essor
as P
or
tát
eis
Vários tamanhos e tipos de etiquetas para marcação de
relés, solenóides, chaves, motores e outros componentes.
Identificação de Componentes
e Placas de Circuito
Diagram Figure 4 A BFigura 4
Figura 8
Diagram Figure 8 A B Etiquetas ContínuasDiagrama Código Brady Etiqueta/Rolo Material Cor A Pol. (mm) B Pol. (mm) RibbonRecomendado
Fig. 8 M71C-500-423 1 Rolo (cont.) B-423 Branco 0,500 (12,700) 50 pés (15,24 m) M71-R6000
Etiquetas Pré-Cortadas
Diagrama Código Brady Etiqueta/Rolo Material Cor A Pol. (mm) B Pol. (mm) RibbonRecomendado
Fig. 4 M71-1-423 750 B-423 Branco 0,250 (6,350) 0,250 (6,350) M71-R6000 Fig. 4 M71-3-423 500 B-423 Branco 0,375 (9,530) 0,375 (9,530) M71-R6000 Fig. 4 M71-3-457 500 B-457 Branco 0,375 (9,530) 0,375 (9,530) M71-R6000 Fig. 4 M71-4-423 500 B-423 Branco 0,400 (10,160) 0,400 (10,160) M71-R6000 Fig. 4 M71-5-423 750 B-423 Branco 0,500 (12,700) 0,200 (5,080) M71-R6000 Fig. 4 M71-6-423 750 B-423 Branco 0,500 (12,700) 0,280 (6,990) M71-R6000 Fig. 4 BM71-7-423* 5000 B-423 Branco 0,500 (12,700) 0,500 (12,700) M71-R6000 Fig. 4 M71-7-423 500 B-423 Branco 0,500 (12,700) 0,500 (12,700) M71-R6000 Fig. 4 M71-6-473 750 B-473 Branco 0,500 (12,700) 0,275 (6,990) M71-R6000 Fig. 4 M71-9-423 750 B-423 Branco 0,650 (16,510) 0,200 (5,080) M71-R6000 Fig. 4 M71-9-426 750 B-426 Âmbar 0,650 (16,510) 0,200 (5,080) M71-R4300 Fig. 4 M71-9-473 750 B-473 Branco 0,650 (16,510) 0,200 (5,080) M71-R6000 Fig. 4 M71-10-457 750 B-457 Branco 0,750 (19,050) 0,250 (6,350) M71-R6000 Fig. 4 M71-10-473 750 B-473 Branco 0,750 (19,050) 0,250 (6,350) M71-R6000 Fig. 4 M71-10-423 750 B-423 Branco 0,750 (19,050) 0,250 (6,350) M71-R6000 Fig. 4 M71-13-423 750 B-423 Branco 0,900 (22,860) 0,250 (6,350) M71-R6000 Fig. 4 M71-13-426 750 B-426 Âmbar 0,900 (22,860) 0,250 (6,350) M71-R4300 Fig. 4 M71-14-423 750 B-423 Branco 1,000 (25,400) 0,187 (4,750) M71-R6000 Fig. 4 M71-15-423 750 B-423 Branco 1,000 (25,400) 0,275 (6,990) M71-R6000 Fig. 4 BM71-16-423* 5000 B-423 Branco 1,000 (25,400) 0,375 (9,530) M71-R6000 Fig. 4 M71-16-423 500 B-423 Branco 1,000 (25,400) 0,375 (9,530) M71-R6000 Fig. 4 BM71-17-423* 5000 B-423 Branco 1,000 (25,400) 0,500 (12,700) M71-R6000 Fig. 4 M71-17-423 500 B-423 Branco 1,000 (25,400) 0,500 (12,700) M71-R6000 Fig. 4 BM71-19-423* 2500 B-423 Branco 1,000 (25,400) 1,000 (25,400) M71-R6000 Fig. 4 M71-19-423 250 B-423 Branco 1,000 (25,400) 1,000 (25,400) M71-R6000 Fig. 4 M71-16-426 500 B-426 Âmbar 1,000 (25,400) 0,375 (9,530) M71-R4300 Fig. 4 M71-17-426 500 B-426 Âmbar 1,000 (25,400) 0,500 (12,700) M71-R4300 Fig. 4 M71-15-428 750 B-428 Prata 1,000 (25,400) 0,275 (6,990) M71-R4300 Fig. 4 BM71-17-428* 5000 B-428 Prata 1,000 (25,400) 0,500 (12,700) M71-R4300 Fig. 4 M71-17-428 500 B-428 Prata 1,000 (25,400) 0,500 (12,700) M71-R4300 Fig. 4 M71-16-457 500 B-457 Branco 1,000 (25,400) 0,375 (9,530) M71-R6000 Fig. 4 M71-16-473 500 B-473 Branco 1,000 (25,400) 0,375 (9,530) M71-R6000 Fig. 4 M71-17-473 500 B-473 Branco 1,000 (25,400) 0,500 (12,700) M71-R6000 Fig. 4 M71-24-423-BK 500 B-423 Preto 1,130 (28,700) 0,500 (12,700) M71-R6000 Fig. 4 M71-25-423 750 B-423 Branco 1,250 (31,750) 0,250 (6,350) M71-R6000 Fig. 4 M71-27-423 750 B-423 Branco 1,500 (38,100) 0,125 (3,180) M71-R6000 Fig. 4 M71-28-423 750 B-423 Branco 1,500 (38,100) 0,250 (6,350) M71-R6000 Fig. 4 BM71-29-423* 5000 B-423 Branco 1,500 (38,100) 0,500 (12,700) M71-R6000 Fig. 4 M71-29-423 500 B-423 Branco 1,500 (38,100) 0,500 (12,700) M71-R6000 Fig. 4 M71-31-423 250 B-423 Branco 1,500 (38,100) 1,000 (25,400) M71-R6000 Fig. 4 M71-32-423 250 B-423 Branco 1,500 (38,100) 1,500 (38,100) M71-R6000 Fig. 4 M71-28-426 750 B-426 Âmbar 1,500 (38,100) 0,250 (6,350) M71-R4300 Fig. 4 M71-29-428 500 B-428 Prata 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 4 M71-28-473 750 B-473 Branco 1,500 (38,100) 0,250 (6,350) M71-R6000 Fig. 4 M71-2-423 100 B-423 Branco 2,000 (50,800) 0,250 (6,350) M71-R6000 Fig. 4 BM71-20-423* 1000 B-423 Branco 2,000 (50,800) 1,000 (25,400) M71-R6000 Fig. 4 M71-20-423 100 B-423 Branco 2,000 (50,800) 1,000 (25,400) M71-R6000 Fig. 4 BM71-20-424* 1000 B-424 Branco 2,000 (50,800) 1,000 (25,400) M71-R4300 Fig. 4 M71-20-424 100 B-424 Branco 2,000 (50,800) 1,000 (25,400) M71-R4300 Fig. 4 BM71-20-428* 1000 B-428 Prata 2,000 (50,800) 1,000 (25,400) M71-R4300 Fig. 4 M71-20-428 100 B-428 Prata 2,000 (50,800) 1,000 (25,400) M71-R4300 Fig. 4 M71-26-423 100 B-423 Branco 2,750 (69,850) 1,250 (31,750) M71-R6000 Fig. 4 M71-26-428 100 B-428 Branco 2,750 (69,850) 1,250 (31,750) M71-R4300 Fig. 4 M71-22-423 100 B-423 Branco 3,000 (76,200) 1,000 (25,400) M71-R6000 Fig. 4 M71-37-423 100 B-423 Branco 3,000 (76,200) 1,900 (48,260) M71-R6000 Fig. 4 M71-22-428 100 B-428 Prata 3,000 (76,200) 1,000 (25,400) M71-R4300 Fig. 4 M71-23-423 100 B-423 Branco 4,000 (101,600) 1,000 (25,400) M71-R6000 Fig. 4 M71-38-423 100 B-423 Branco 4,000 (101,600) 1,900 (48,260) M71-R6000 Fig. 4 M71-38-428 100 B-428 Branco 4,000 (101,600) 1,900 (48,260) M71-R4300 Fig. 4 M71-23-483 100 B-483 Branco 4,000 (101,600) 1,000 (25,400) M71-R6000 Fig. 4 M71-38-483 100 B-483 Branco 4,000 (101,600) 1,900 (48,260) M71-R6000 Veja todas as cores de Ribbons na página 38.
Impr
essor
as P
or
tát
eis
Etiquetas de vinil autolaminável (Material B-427), vinil
reposicionável (Material B-498) e Nailon (Material B-499)
Marcadores de Fios e Cabos
DiagramFigure 4 A B
Figura 4
Diagram Figure 5 A BFigura 5
Diagram Figure 6 A TEXT 1 TEXT 1 TEXT 1 TEXT 1 BFigura 6
Diagram Figure 7 A B C TEXT 1 TEXT 1Figura 7
Diagram Figure 12 A TEXT 1 TEXT 1 TEXT 1 BFigura 12
Figura 8
Diagram Figure 8 A BDiagrama Código Brady Etiqueta/Rolo Material Cor Bitola Aprox. dos Fios A Pol. (mm) B Pol. (mm) RibbonRecomendado
Fig. 6 M71-21-499 100 B-499 Branco Cabos 1,000 (25,400) 2,500 (63,500) M71-R4300 Fig. 6 M71-21-498 100 B-498 Branco Cabos 1,000 (25,400) 2,500 (63,500) M71-R6200 Fig. 6 M71-33-498 100 B-498 Branco Cabos 1,500 (38,100) 4,000 (101,600) M71-R6200 Fig. 6 M71-10-498 750 B-498 Branco 16-10 0,250 (6,350) 0,750 (19,050) M71-R6200 Fig. 12 M71-7-499 500 B-499 Branco 16-10 0,500 (12,700) 0,500 (12,700) M71-R4300 Fig. 12 M71-7-498 500 B-498 Branco 16-10 0,500 (12,700) 0,500 (12,700) M71-R6200 Fig. 6 BM71-11-499* 5000 B-499 Branco 16-10 0,500 (12,700) 0,750 (19,050) M71-R4300 Fig. 6 M71-11-499 500 B-499 Branco 16-10 0,500 (12,700) 0,750 (19,050) M71-R4300 Fig. 6 BM71-11-498* 5000 B-498 Branco 16-10 0,500 (12,700) 0,750 (19,050) M71-R6200 Fig. 6 M71-11-498 500 B-498 Branco 16-10 0,500 (12,700) 0,750 (19,050) M71-R6200 Fig. 6 M71-16-499 500 B-499 Branco 12-10 0,375 (9,530) 1,000 (25,400) M71-R4300 Fig. 6 M71-16-498 500 B-498 Branco 12-10 0,375 (9,530) 1,000 (25,400) M71-R6200 Fig. 6 M71-18-499 250 B-499 Branco 12-10 0,750 (19,050) 1,000 (25,400) M71-R4300 Fig. 6 BM71-18-498* 2500 B-498 Branco 12-10 0,750 (19,050) 1,000 (25,400) M71-R6200 Fig. 6 M71-18-498 250 B-498 Branco 12-10 0,750 (19,050) 1,000 (25,400) M71-R6200 Fig. 12 M71-17-498 500 B-498 Branco 12-10 1,000 (25,400) 0,500 (12,700) M71-R6200 Fig. 12 M71-19-499 250 B-499 Branco 12-10 1,000 (25,400) 1,000 (25,400) M71-R4300 Fig. 12 BM71-19-498* 2500 B-498 Branco 12-10 1,000 (25,400) 1,000 (25,400) M71-R6200 Fig. 12 M71-19-498 250 B-498 Branco 12-10 1,000 (25,400) 1,000 (25,400) M71-R6200 Fig. 4 M71-78-499 250 B-499 Branco 12-10 1,900 (48,260) 1,000 (25,400) M71-R4300 Fig. 6 M71-28-499 750 B-499 Branco 10-4 0,250 (6,350) 1,500 (38,100) M71-R4300 Fig. 6 M71-29-499 500 B-499 Branco 10-4 0,500 (12,700) 1,500 (38,100) M71-R4300 Fig. 6 BM71-29-498* 5000 B-498 Branco 10-4 0,500 (12,700) 1,500 (38,100) M71-R6200 Fig. 6 M71-29-498 500 B-498 Branco 10-4 0,500 (12,700) 1,500 (38,100) M71-R6200 Fig. 6 M71-30-499 250 B-499 Branco 10-4 0,750 (19,050) 1,500 (38,100) M71-R4300 Fig. 6 M71-30-498 250 B-498 Branco 10-4 0,750 (19,050) 1,500 (38,100) M71-R6200 Fig. 6 M71-31-499 250 B-499 Branco 10-4 1,000 (25,400) 1,500 (38,100) M71-R4300 Fig. 6 M71-31-498 250 B-498 Branco 10-4 1,000 (25,400) 1,500 (38,100) M71-R6200 Fig. 12 M71-32-498 250 B-498 Branco 10-4 1,500 (38,100) 1,500 (38,100) M71-R6200 Fig. 5 M71C-240-498 1 Rolo (cont.) B-498 Branco - 0,240 (6,096) 30 pés (9,10 m) M71-R6200 Fig. 8 BM71C-240-498* 1 Rolo (cont.) B-498 Branco - 0,240 (6,096) 275 pés (83,82 m) M71-R6200 Fig. 5 M71C-318-498 1 Rolo (cont.) B-498 Branco - 0,318 (8,070) 30 pés (9,10 m) M71-R6200 Fig. 5 BM71C-318-498* 1 Rolo (cont.) B-498 Branco - 0,318 (8,070) 275 pés (83,82 m) M71-R6200 Fig. 5 M71C-375-498 1 Rolo (cont.) B-498 Branco - 0,375 (9,530) 30 pés (9,10 m) M71-R6200 Fig. 5 BM71C-375-498* 1 Rolo (cont.) B-498 Branco - 0,375 (9,530) 275 pés (83,82 m) M71-R6200 Fig. 8 M71C-500-499 1 Rolo (cont.) B-499 Branco - 0,500 (12,700) 30 pés (9,10 m) M71-R4300 Fig. 8 M71C-500-498 1 Rolo (cont.) B-498 Branco - 0,500 (12,700) 30 pés (9,10 m) M71-R6200 Fig. 4 M71-84-499 500 B-499 Branco - 0,900 (22,860) 0,500 (12,700) M71-R4300 Fig. 4 M71-17-489 500 B-489 Branco - 1,000 (25,400) 0,500 (12,700) M71-R4300 Fig. 8 M71C-1000-499 1 Rolo (cont.) B-499 Branco - 1,000 (25,400) 30 pés (9,10 m) M71-R4300 Fig. 8 M71C-1000-498 1 Rolo (cont.) B-498 Branco - 1,000 (25,400) 30 pés (9,10 m) M71-R6200 Fig. 4 M71-81-499 750 B-499 Branco - 1,900 (48,260) 0,250 (6,350) M71-R4300 Fig. 8 M71C-1900-499 1 Rolo (cont.) B-499 Branco - 1,900 (48,300) 30 pés (9,10 m) M71-R4300 Fig. 8 M71C-1900-498 1 Rolo (cont.) B-498 Branco - 1,900 (48,300) 30 pés (9,10 m) M71-R6200 * “B” indica rolo de grande volume. Veja todas as cores de Ribbons na página 38.
Marcadores para Fibra-Ótica
Diagrama Código Brady Etiquetas/Rolo Material Cor A Pol. (mm) B Pol. (mm) RibbonRecomendado
Fig. 23 M71FP-1-425 250 B-425 Branco 1,180 (30,000) 0,788 (20,000) M71-R4300 Fig. 24 M71FT-1-425 250 B-425 Branco 1,180 (30,000) 0,788 (20,000) M71-R4300 Fig. 23 M71FP-2-425 100 B-425 Branco 1,750 (44,450) 1,000 (25,400) M71-R4300 * “B” indica rolo de grande volume. Veja todas as cores de Ribbons na página 38.
Diagram B A Figure 23
Figura 23
Diagram Figure 24 B AFigura 24
Impr
essor
as P
or
tát
eis
Diagram Figure 4 A B
Figura 4
Diagram Figure 7 A B C TEXT 1 TEXT 1Figura 7
Diagram Figure 19 B A CFigura 19
O modelo ideal de etiquetas para a identificação
de fios e cabos, possui uma área branca
imprimível e uma “película” transparente que
lamina a parte branca garantindo a proteção
do texto à abrasão e produtos químicos.
Etiquetas Autolamináveis
para Fios e Cabos
Etiquetas Autolamináveis
Diagrama Código Brady Etiquetas/Rolo Material Cor Bitola Aprox. dos Fios A Pol. (mm) B Pol. (mm) C Pol. (mm) RibbonRecomendado
Fig. 7 BM71-21-427* 1000 B-427 Branco Cabos 1,000 (25,400) 2,500 (63,500) 0,750 (19,050) M71-R4300 Fig. 7 M71-21-427 100 B-427 Branco Cabos 1,000 (25,400) 2,500 (63,500) 0,750 (19,050) M71-R4300 Fig. 7 M71-21-427-YL 100 B-427 Amarelo Cabos 1,000 (25,400) 2,500 (63,500) 0,750 (19,050) M71-R4300 Fig. 19 BM71-64-427* 1000 B-427 Branco Cabos 1,000 (25,400) 3,375 (85,730) 1,125 (28,580) M71-R4300 Fig. 19 M71-64-427 100 B-427 Branco Cabos 1,000 (25,400) 3,375 (85,730) 1,125 (28,580) M71-R4300 Fig. 7 BM71-23-427* 1000 B-427 Branco Cabos 1,000 (25,400) 4,000 (101,600) 1,000 (25,400) M71-R4300 Fig. 7 M71-23-427 100 B-427 Branco Cabos 1,000 (25,400) 4,000 (101,600) 1,000 (25,400) M71-R4300 Fig. 7 BM71-109-427* 500 B-427 Branco Cabos 1,500 (38,100) 4,000 (101,600) 1,500 (38,100) M71-R4300 Fig. 7 BM71-33-427* 500 B-427 Branco Cabos 1,500 (38,100) 4,000 (101,600) 1,000 (25,400) M71-R4300 Fig. 7 M71-109-427 100 B-427 Branco Cabos 1,500 (38,100) 4,000 (101,600) 1,500 (38,100) M71-R4300 Fig. 7 M71-33-427 100 B-427 Branco Cabos 1,500 (38,100) 4,000 (101,600) 1,000 (25,400) M71-R4300 Fig. 7 M71-33-427-YL 100 B-427 Amarelo Cabos 1,500 (38,100) 4,000 (101,600) 1,000 (25,400) M71-R4300 Fig. 7 BM71-34-427* 500 B-427 Branco Cabos 1,500 (38,100) 6,000 (152,400) 1,500 (38,100) M71-R4300 Fig. 7 M71-34-427 50 B-427 Branco Cabos 1,500 (38,100) 6,000 (152,400) 1,500 (38,100) M71-R4300 Fig. 7 M71-66-427 100 B-427 Branco Cabos 1,938 (49,230) 3,150 (80,000) 1,000 (25,400) M71-R4300 Fig. 7 M71-10-427 750 B-427 Branco 16-10 0,250 (6,350) 0,750 (19,050) 0,375 (9,530) M71-R4300 Fig. 7 BM71-11-427* 5000 B-427 Branco 16-10 0,500 (12,700) 0,750 (19,050) 0,375 (9,530) M71-R4300 Fig. 7 M71-11-427 500 B-427 Branco 16-10 0,500 (12,700) 0,750 (19,050) 0,375 (9,530) M71-R4300 Fig. 7 M71-96-427 250 B-427 Branco 16-10 1,000 (25,400) 0,750 (19,050) 0,375 (9,530) M71-R4300 Fig. 7 BM71-17-427* 5000 B-427 Branco 12-10 0,500 (12,700) 1,000 (25,400) 0,375 (9,530) M71-R4300 Fig. 7 M71-17-427 500 B-427 Branco 12-10 0,500 (12,700) 1,000 (25,400) 0,375 (9,530) M71-R4300 Fig. 7 BM71-19-427* 2500 B-427 Branco 12-10 1,000 (25,400) 1,000 (25,400) 0,375 (9,530) M71-R4300 Fig. 7 M71-19-427 250 B-427 Branco 12-10 1,000 (25,400) 1,000 (25,400) 0,375 (9,530) M71-R4300 Fig. 7 M71-19-427-YL 250 B-427 Amarelo 12-10 1,000 (25,400) 1,000 (25,400) 0,375 (9,530) M71-R4300 Fig. 7 M71-104-427 250 B-427 Branco 12-10 1,500 (38,100) 1,000 (25,400) 0,375 (9,530) M71-R4300 Fig. 7 M71-28-427 750 B-427 Branco 10-4 0,250 (6,350) 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 7 BM71-29-427* 5000 B-427 Branco 10-4 0,500 (12,700) 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 7 M71-29-427 500 B-427 Branco 10-4 0,500 (12,700) 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 7 BM71-18-427* 2500 B-427 Branco 10-4 0,750 (19,050) 1,000 (25,400) 0,375 (9,530) M71-R4300 Fig. 7 M71-18-427 250 B-427 Branco 10-4 0,750 (19,050) 1,000 (25,400) 0,375 (9,530) M71-R4300 Fig. 7 BM71-30-427* 2500 B-427 Branco 10-4 0,750 (19,050) 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 7 M71-30-427 250 B-427 Branco 10-4 0,750 (19,050) 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 7 M71-30-427-BL 250 B-427 Azul 10-4 0,750 (19,050) 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 7 M71-30-427-PL 250 B-427 Violeta 10-4 0,750 (19,050) 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 7 M71-30-427-RD 250 B-427 Vermelho 10-4 0,750 (19,050) 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 7 M71-103-427 250 B-427 Branco 10-4 1,000 (25,400) 1,250 (31,750) 0,500 (12,700) M71-R4300 Fig. 7 BM71-31-427* 2500 B-427 Branco 10-4 1,000 (25,400) 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 7 M71-31-427 250 B-427 Branco 10-4 1,000 (25,400) 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 7 M71-31-427-GN 250 B-427 Verde 10-4 1,000 (25,400) 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 7 M71-31-427-RD 250 B-427 Vermelho 10-4 1,000 (25,400) 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 7 M71-31-427-YL 250 B-427 Amarelo 10-4 1,000 (25,400) 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 4 M71-30-427-AW 250 B-427 Branco 10-4 1,500 (38,100) 0,750 (19,050) - - M71-R4300 Fig. 7 BM71-32-427* 1000 B-427 Branco 10-4 1,500 (38,100) 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 7 M71-32-427 250 B-427 Branco 10-4 1,500 (38,100) 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 7 M71-32-427-YL 250 B-427 Amarelo 10-4 1,500 (38,100) 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 7 M71-88-427 250 B-427 Branco 10-4 1,750 (44,450) 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 7 BM71-107-427* 1000 B-427 Branco 10-4 2,000 (50,800) 1,500 (38,100) 0,500 (12,700) M71-R4300 Fig. 7 M71-107-427 100 B-427 Branco 10-4 2,000 (50,800) 1,500 (38,100) 0,500 (12,700) M71-R4300 * “B” indica rolo de grande volume. Veja todas as cores de Ribbons na página 38.
Impr
essor
as P
or
tát
eis
As luvas termocontráteis Permasleeve são os marcadores de fios e cabos
com maior durabilidade, permanência e melhor aparência estética. A rápida
taxa de contração poupa tempo e custos durante a instalação.
Luvas Termoretráteis - PermaSleeves
Luvas PermaSleeve (Relação de contração 3 para 1)
Diagrama Código Brady Etiquetas/Rolo Material Cor Bitola Aprox. dos Fios A Pol. (mm) B Pol. (mm) Ribbonrecomendado
Fig. 8 BM71C-94-342* 1 Rolo (cont.) B-342 Branco 28-18 0,182 (4,620) 50 pés (15,24 m) M71-R4300 Fig. 20 M71-94-1-342 100 B-342 Branco 28-18 1,015 (25,780) 0,182 (4,620) M71-R4300 Fig. 20 M71-94-1-342YL 100 B-342 Amarelo 28-18 1,015 (25,780) 0,182 (4,620) M71-R4300 Fig. 20 BM71-94-175-342* 2500 B-342 Branco 28-18 1,765 (44,830) 0,182 (4,620) M71-R4300 Fig. 20 BM71-94-175-342YL* 2500 B-342 Amarelo 28-18 1,765 (44,830) 0,182 (4,620) M71-R4300 Fig. 20 M71-94-175-342 100 B-342 Branco 28-18 1,765 (44,830) 0,182 (4,620) M71-R4300 Fig. 20 M71-94-175-342YL 100 B-342 Amarelo 28-18 1,765 (44,830) 0,182 (4,620) M71-R4300 Fig. 8 BM71C-125-342* 1 Rolo (cont.) B-342 Branco 22-16 0,235 (5,960) 50 pés (15,24 m) M71-R4300 Fig. 20 BM71-125-1-342* 1000 B-342 Branco 22-16 1,015 (25,780) 0,235 (5,960) M71-R4300 Fig. 20 M71-125-1-342 100 B-342 Branco 22-16 1,015 (25,780) 0,235 (5,960) M71-R4300 Fig. 20 M71-125-1-342YL 100 B-342 Amarelo 22-16 1,015 (25,780) 0,235 (5,960) M71-R4300 Fig. 20 BM71-125-175-342* 1000 B-342 Branco 22-16 1,765 (44,830) 0,235 (5,960) M71-R4300 Fig. 20 BM71-125-175-342YL* 1000 B-342 Amarelo 22-16 1,765 (44,830) 0,235 (5,960) M71-R4300 Fig. 20 M71-125-175-342 100 B-342 Branco 22-16 1,765 (44,830) 0,235 (5,960) M71-R4300 Fig. 20 M71-125-175-342YL 100 B-342 Amarelo 22-16 1,765 (44,830) 0,235 (5,960) M71-R4300 Fig. 8 BM71C-187-342* 1 Rolo (cont.) B-342 Branco 18-12 0,335 (8,500) 50 pés (15,24 m) M71-R4300 Fig. 20 BM71-187-1-342* 100 B-342 Branco 18-12 1,015 (25,780) 0,335 (8,500) M71-R4300 Fig. 20 BM71-187-1-342YL* 1000 B-342 Amarelo 18-12 1,015 (25,780) 0,335 (8,500) M71-R4300 Fig. 20 M71-187-1-342 100 B-342 Branco 18-12 1,015 (25,780) 0,335 (8,500) M71-R4300 Fig. 20 M71-187-1-342YL 100 B-342 Amarelo 18-12 1,015 (25,780) 0,335 (8,500) M71-R4300 Fig. 20 BM71-187-175-342* 1000 B-342 Branco 18-12 1,765 (44,830) 0,335 (8,500) M71-R4300 Fig. 20 BM71-187-175-342YL* 1000 B-342 Amarelo 18-12 1,765 (44,830) 0,335 (8,500) M71-R4300 Fig. 20 M71-187-175-342 100 B-342 Branco 18-12 1,765 (44,830) 0,335 (8,500) M71-R4300 Fig. 20 M71-187-175-342YL 100 B-342 Amarelo 18-12 1,765 (44,830) 0,335 (8,500) M71-R4300 Fig. 8 BM71C-250-342* 1 Rolo (cont.) B-342 Branco 16-10 0,439 (11,150) 50 pés (15,24 m) M71-R4300 Fig. 20 BM71-250-1-342* 1000 B-342 Branco 16-10 1,015 (25,780) 0,439 (11,150) M71-R4300 Fig. 20 M71-250-1-342 100 B-342 Branco 16-10 1,015 (25,780) 0,439 (11,150) M71-R4300 Fig. 20 M71-250-1-342YL 100 B-342 Amarelo 16-10 1,015 (25,780) 0,439 (11,150) M71-R4300 Fig. 20 BM71-250-175-342* 1000 B-342 Branco 16-10 1,765 (44,830) 0,439 (11,150) M71-R4300 Fig. 20 BM71-250-175-342YL* 1000 B-342 Amarelo 16-10 1,765 (44,830) 0,439 (11,150) M71-R4300 Fig. 20 M71-250-175-342 100 B-342 Branco 16-10 1,765 (44,830) 0,439 (11,150) M71-R4300 Fig. 20 M71-250-175-342YL 100 B-342 Amarelo 16-10 1,765 (44,830) 0,439 (11,150) M71-R4300 Fig. 8 BM71C-375-342* 1 Rolo (cont.) B-342 Branco 12-6 0,645 (16,380) 50 pés (15,24 m) M71-R4300 Fig. 20 BM71-375-1-342* 1000 B-342 Branco 12-6 1,015 (25,780) 0,645 (16,380) M71-R4300 Fig. 20 M71-375-1-342 100 B-342 Branco 12-6 1,015 (25,780) 0,645 (16,380) M71-R4300 Fig. 20 M71-375-1-342YL 100 B-342 Amarelo 12-6 1,015 (25,780) 0,645 (16,380) M71-R4300 Fig. 20 BM71-375-175-342* 1000 B-342 Branco 12-6 1,765 (44,830) 0,645 (16,380) M71-R4300 Fig. 20 M71-375-175-342 100 B-342 Branco 12-6 1,765 (44,830) 0,645 (16,380) M71-R4300 Fig. 20 M71-375-175-342YL 100 B-342 Amarelo 12-6 1,765 (44,830) 0,645 (16,380) M71-R4300 Fig. 8 BM71C-500-342* 1 Rolo (cont.) B-342 Branco 8-1 0,851 (21,610) 50 pés (15,24 m) M71-R4300 Fig. 20 BM71-500-1-342* 1000 B-342 Branco 8-1 1,015 (25,780) 0,851 (21,610) M71-R4300 Fig. 20 BM71-500-1-342YL* 1000 B-342 Amarelo 8-1 1,015 (25,780) 0,851 (21,610) M71-R4300 Fig. 20 M71-500-1-342 100 B-342 Branco 8-1 1,015 (25,780) 0,851 (21,610) M71-R4300 Fig. 20 M71-500-1-342YL 100 B-342 Amarelo 8-1 1,015 (25,780) 0,851 (21,610) M71-R4300 Fig. 20 BM71-500-175-342* 1000 B-342 Branco 8-1 1,765 (44,830) 0,851 (21,610) M71-R4300 Fig. 20 BM71-500-175-342YL* 1000 B-342 Amarelo 8-1 1,765 (44,830) 0,851 (21,610) M71-R4300 Fig. 20 M71-500-175-342 100 B-342 Branco 8-1 1,765 (44,830) 0,851 (21,610) M71-R4300 Fig. 20 M71-500-175-342YL 100 B-342 Amarelo 8-1 1,765 (44,830) 0,851 (21,610) M71-R4300 Fig. 20 M71-1000-1-341 50 B-341 Branco 1-500 1,015 (25,780) 1,660 (42,160) M71-R4300 Fig. 20 M71-1000-1-341YL 50 B-341 Amarelo 1-500 1,015 (25,780) 1,660 (42,160) M71-R4300 Fig. 8 BM71C-1000-341* 1 Rolo (cont.) B-341 Branco 1-500 1,660 (42,160) 50 pés (15,24 m) M71-R4300 Fig. 20 BM71-1000-175-341* 500 B-341 Branco 1-500 1,765 (44,830) 1,660 (42,160) M71-R4300 Fig. 20 M71-1000-175-341 50 B-341 Branco 1-500 1,765 (44,830) 1,660 (42,160) M71-R4300 Fig. 20 M71-1000-175-341YL 50 B-341 Amarelo 1-500 1,765 (44,830) 1,660 (42,160) M71-R4300
Etiquetas
Diagrama Código Brady Etiquetas/Rolo Material Cor A Pol. (mm) B Pol. (mm) Ribbonrecomendado
Fig. 26 M71-111-145FR-GY 100 B-145FR Cinza 1,206 (30,630) 0,758 (19,250) M71-R6000 Fig. 26 BM71-111-145-GY* 1000 B-145 Cinza 1,206 (30,630) 0,758 (19,250) M71-R6000 Fig. 26 M71-111-145-GY 100 B-145 Cinza 1,206 (30,630) 0,758 (19,250) M71-R6000 Fig. 26 M71-110-145FR-GY 100 B-145FR Cinza 1,750 (44,450) 1,000 (25,400) M71-R6000 Fig. 26 BM71-110-145-GY* 1000 B-145 Cinza 1,750 (44,450) 1,000 (25,400) M71-R6000 Fig. 26 M71-110-145-GY 100 B-145 Cinza 1,750 (44,450) 1,000 (25,400) M71-R6000 * “B” indica rolo de grande volume. Veja todas as cores de Ribbons na página 38.
Diagram Figure 20 A B
Figura 20
Figura 8
Diagram Figure 8 A B Diagram Figure 26 B Fold Line AFigura 26
Impr
essor
as P
or
tát
eis
Diagram Figure 3 B A
Figura 3
Diagram Figure 31 B AFigura 31
Diagram Figure 4 A BFigura 4
Diagram Figure 21 A BFigura 21
Diagram Figure 32 B AFigura 32
Diagram Figure 5 A BFigura 5
Figura 8
Diagram Figure 8 A BMaterial durável com adesivo permanente em vários tamanhos para identificação
de fios e cabos, patch panel, switches, racks e outros equipamentos de voz/dados.
Material de polietileno que é resistente a
solvente/produtos químicos e não rasga.
Etiqueta para Cabeamento de Voz / Dados
Tags Imprimíveis
Etiquetas Pré-Cortadas
Diagrama Código Brady Etiquetas/Rolo Material Cor A Pol. (mm) B Pol. (mm) Ribbonrecomendado
Fig. 4 M71-45-422 500 B-422 Branco 1,500 (38,100) 0,375 (9,530) M71-R6000 Fig. 4 M71-30-422 250 B-422 Branco 1,500 (38,100) 0,750 (19,050) M71-R6000 Fig. 4 BM71-20-422* 1000 B-422 Branco 2,000 (50,800) 1,000 (25,400) M71-R6000 Fig. 4 M71-37-422 100 B-422 Branco 3,000 (76,200) 1,900 (48,260) M71-R6000
Etiquetas Contínuas
Diagrama Código Brady Etiquetas/Rolo Material Cor A Pol. (mm) B Pol. (mm) Ribbonrecomendado
Fig. 8 M71C-375-422 1 Rolo (cont.) B-422 Branco 0,375 (9,530) 50 pés (15,24 m) M71-R6000 Fig. 5 M71C-475-422 1 Rolo (cont.) B-422 Branco 0,475 (12,100) 50 pés (15,24 M) M71-R6000 Fig. 8 M71C-500-422 1 Rolo (cont.) B-422 Branco 0,500 (12,700) 50 pés (15,24 M) M71-R6000 Fig. 8 M71C-625-422 1 Rolo (cont.) B-422 Branco 0,625 (15,880) 50 pés (15,24 M) M71-R6000 Fig. 8 M71C-1000-422 1 Rolo (cont.) B-422 Branco 1,000 (25,400) 50 pés (15,24 M) M71-R6000 Fig. 8 M71C-1900-422 1 Rolo (cont.) B-422 Branco 1,900 (48,260) 50 pés (15,24 M) M71-R6000
Tags
Diagrama Código Brady Etiquetas/Rolo Material Cor A Pol. (mm) B Pol. (mm) Ribbonrecomendado
Fig. 3 M71C-230-412 1 Rolo (cont.) B-412 Branco 0,230 (5,840) 50 pés (15,24 M) M71-R6200 Fig. 3 M71C-375-412 1 Rolo (cont.) B-412 Branco 0,375 (9,530) 50 pés (15,24 M) M71-R6200 Fig. 5 M71C-475-412 1 Rolo (cont.) B-412 Branco 0,475 (12,100) 50 pés (15,24 M) M71-R6200 Fig. 3 M71C-500-412 1 Rolo (cont.) B-412 Branco 0,500 (12,700) 50 pés (15,24 M) M71-R6200 Fig. 5 M71C-625-412 1 Rolo (cont.) B-412 Branco 0,625 (15,900) 50 pés (15,24 M) M71-R6200 Fig. 3 M71C-785-412 1 Rolo (cont.) B-412 Branco 0,785 (19,940) 50 pés (15,24 M) M71-R6200 Fig. 31 BM71-40-412* 5000 B-412 Branco 1,938 (49,230) 0,375 (9,530) M71-R6200 Fig. 31 M71-40-412 750 B-412 Branco 1,938 (49,230) 0,375 (9,530) M71-R6200
Etiquetas
Diagrama Código Brady Etiquetas/Rolo Material Cor A Pol. (mm) B Pol. (mm) Ribbonrecomendado
Fig. 21 M71-36-109 250 B-109 Branco 1,125 (28,570) 1,750 (44,450) M71-R4300 Fig. 32 BM71-12-109* 1000 B-109 Branco 3,000 (76,200) 0,750 (19,050) M71-R4300 Fig. 32 M71-12-109 100 B-109 Branco 3,000 (76,200) 0,750 (19,050) M71-R4300 * “B” indica rolo de grande volume. Veja todas as cores de Ribbons na página 38.
Impr
essor
as P
or
tát
eis
Diagram Figure 4 A B
Figura 4
Diagram Figure 4 A BFigura 4
Figura 8
Diagram Figure 8 A BFita resistente à violação se desfaz em minúsculos
fragmentos quando é removida. Torna as tentativas
de remoção da etiqueta muito difíceis e demoradas.
Etiquetas autolamináveis são ótimas para frascos,
tubos de ensaio e mais. Ideais para aplicações
tanto em baixa quanto altas temperaturas.
Etiqueta Antiestática
Material de baixo perfil que possui um liner anti-estático. Muito utilizado
para a identificação de placas de circuito e componentes eletrônicos.
Etiqueta resistente à violação
Identificação para Laboratórios
Etiqueta Antiestática
Etiquetas Resistentes à Violação
Diagrama Código Brady Etiquetas/Rolo Material Cor A Pol. (mm) B Pol. (mm) Ribbonrecomendado
Fig. 4 M71-17-352 500 B-352 Prata 1,000 (25,400) 0,500 (12,700) M71-R6000 Fig. 4 M71-17-351 500 B-351 Branco 1,000 (25,400) 0,500 (12,700) M71-R6200 Fig. 4 M71-31-352 250 B-352 Prata 1,500 (38,100) 1,000 (25,400) M71-R6000 Fig. 4 M71-31-351 250 B-351 Branco 1,500 (38,100) 1,000 (25,400) M71-R6200 Fig. 4 M71-20-352 100 B-352 Prata 2,000 (50,800) 1,000 (25,400) M71-R6000 Fig. 4 M71-20-351 100 B-351 Branco 2,000 (50,800) 1,000 (25,400) M71-R6200 Fig. 4 M71-37-352 100 B-352 Prata 3,000 (76,200) 1,900 (48,260) M71-R6000 Fig. 4 M71-37-351 100 B-351 Branco 3,000 (76,200) 1,900 (48,260) M71-R6200 Etiquetas Contínuas
Diagrama Código Brady Etiquetas/Rolo Material Cor A Pol. (mm) B Pol. (mm) Ribbonrecomendado
Fig. 8 M71C-500-530 1 Rolo (cont.) B-530 Branco 0,500 (12,700) 50 pés (15,24 m) M71-R6000 Fig. 8 M71C-1000-530 1 Rolo (cont.) B-530 Branco 1,000 (25,400) 50 pés (15,24 m) M71-R6000 Fig. 8 M71C-2000-530 1 Rolo (cont.) B-530 Branco 2,000 (50,800) 50 pés (15,24 m) M71-R6000
Diagrama Código Brady Etiquetas/Rolo Material Cor A Pol. (mm) B Pol. (mm) Ribbonrecomendado
Fig. 4 M71-4-478 500 B-478 White 0.400 (10.160) 0.400 (10.160) M71-R6000 Fig. 4 M71-9-478 750 B-478 White 0.650 (16.510) 0.200 (5.080) M71-R6000 Fig. 4 M71-14-477 750 B-477 White 1.000 (25.400) 0.187 (4.750) M71-R6000 Fig. 4 M71-25-478 750 B-478 White 1.250 (31.750) 0.250 (6.350) M71-R6000 Fig. 4 M71-2-477 100 B-477 White 2.000 (50.800) 0.250 (6.350) M71-R6000 Diagram Figure 1 A
Figura 01
Diagram Figure 15 A TEXT 1 TEXT 2 TEXT3 TEXT 1 TEXT 2 TEXT3 C BFigura 15
Diagram Figure 18 A B C TEXT 2 TEXT 1Figura 18
Etiquetas Auto Lamináveis
Diagrama Código Brady Etiquetas/Rolo Material Cor A Pol. (mm) B Pol. (mm) C Pol. (mm) Ribbonrecomendado
Fig. 1 M71-82-499 500 B-499 Branco 0,375 dia. (9,53 dia.) – – – – M71-R4300 Fig. 1 M71-83-499 500 B-499 Branco 0,500 dia. (12,70 dia.) – – – – M71-R4300 Fig. 15 M71-98-499 500 B-499 Branco 1,000 (25,400) 0,375 (9,530) 0,37 dia (9,53 dia,) M71-R4300 Fig. 18 BM71-75-461* 1000 B-461 Branco 1,000 (25,400) 2,625 (66,680) 1,000 (25,400) M71-R4300
Impr
essor
as P
or
tát
eis
Figura 8
Diagram Figure 8 A BFigura 8
Diagram Figure 8 A BEssas etiquetas foram desenvolvidas com adesivo
especial que torna mais fácil a remoção e reaplicação.
O material fotoluminescente B-582 Bradyglo é absorvente de luz e
ilumina por 10 horas. O material refletivo B-584 ajuda a iluminar a
identificação quando há foco de luz direcionado.
Esses dois materiais são ideais para sinalização de emergência,
saída e outras identificações críticas.
Etiqueta Removível
Etiquetas Refletivas e Fotoluminescentes
Etiqueta Contínua
Diagrama Código Brady Etiquetas/Rolo Material Cor A Pol. (mm) B Pol. (mm) Ribbonrecomendado
Fig. 8 M71C-500-581-WT 1 Rolo (cont.) B-581 Branco 0,500 (12,700) 50 pés (15,24 m) M71-R6000 Fig. 8 M71C-500-581-YL 1 Rolo (cont.) B-581 Amarelo 0,500 (12,700) 50 pés (15,24 m) M71-R6000 Fig. 8 M71C-1000-581-WT 1 Rolo (cont.) B-581 Branco 1,000 (25,400) 50 pés (15,24 m) M71-R6000 Fig. 8 M71C-1000-581-YL 1 Rolo (cont.) B-581 Amarelo 1,000 (25,400) 50 pés (15,24 m) M71-R6000 Fig. 8 M71C-2000-581-WT 1 Rolo (cont.) B-581 Branco 2,000 (50,800) 50 pés (15,24 m) M71-R6000 Fig. 8 M71C-2000-581-YL 1 Rolo (cont.) B-581 Amarelo 2,000 (50,800) 50 pés (15,24 m) M71-R6000
Fita Contínua
Diagrama Código Brady Etiquetas/Rolo Material Cor A Pol. (mm) B Pol. (mm) Ribbonrecomendado
Fig. 8 BM71C-1000-584-OR* 1 Rolo (cont.) B-584 Laranja 1,000 (25,400) 75 pés (22,86 m) M71-R6000 Fig. 8 BM71C-1000-584-WT* 1 Rolo (cont.) B-584 Branco 1,000 (25,400) 75 pés (22,86 m) M71-R6000 Fig. 8 BM71C-1000-584-YL* 1 Rolo (cont.) B-584 Amarelo 1,000 (25,400) 75 pés (22,86 m) M71-R6000 Fig. 8 BM71C-1000-582* 1 Rolo (cont.) B-582 Fosforescente 1,000 (25,400) 75 pés (22,86 m) M71-R6000 Fig. 8 BM71C-2000-584-OR* 1 Rolo (cont.) B-584 Laranja 2,000 (50,800) 75 pés (22,86 m) M71-R6000 Fig. 8 BM71C-2000-584-WT* 1 Rolo (cont.) B-584 Branco 2,000 (50,800) 75 pés (22,86 m) M71-R6000 Fig. 8 BM71C-2000-584-YL* 1 Rolo (cont.) B-584 Amarelo 2,000 (50,800) 75 pés (22,86 m) M71-R6000 Fig. 8 BM71C-2000-582* 1 Rolo (cont.) B-582 Fosforescente 2,000 (50,800) 75 pés (22,86 m) M71-R6000 * “B” indica rolo de grande volume. Veja todas as cores de Ribbons na página 38.
Crie a sua fita demarcadora de solo personalizada com a BMP
TM71
Mesma durabilidade e desempenho como a fita demarcadora ToughStripe
®O processo de 3 etapas fáceis: imprimir etiqueta, posicionar no chão, aplicar sobrelaminado
Material ToughStripe
®- Imprima uma fita demarcadora de solo personalizada.
Nota: O Ribbon preto M71-R6000 é necessário para imprimir na fita demarcadora para solo
ToughStripe® e Ribbon branco M71-R4400-WT para texto em branco. Código Brady
Descrição 1” x 50’
(25,4mm x 15,24m) 2” x 50’
Branco M71-1000-483-WT-KT M71-2000-483-WT-KT Preto M71-1000-483-BK-KT M71-2000-483-BK-KT Amarelo M71-1000-483-YL-KT M71-2000-483-YL-KT Vermelho M71-1000-483-RD-KT M71-2000-483-RD-KT Azul M71-1000-483-BL-KT M71-2000-483-BL-KT Verde M71-1000-483-GN-KT M71-2000-483-GN-KT Laranja M71-1000-483-OR-KT M71-2000-483-OR-KT
Figura 8
Diagram Figure 8 A BImpr
essor
as P
or
tát
eis
Ribbons para a BMP71
Código Brady Descrição Dimensão
M71-R4300 Ribbon Preto 150' (45,72 m) M71-R6000 Ribbon Preto 150' (45,72 m) M71-R6200 Ribbon Preto 150' (45,72 m) M71-R6400 Ribbon Preto 150’ (45,72 m) M71-R6600 Ribbon Preto 150’ (45,72 m) M71-R4400-WT Ribbon Branco 150' (45,72 m)
Código Brady Descrição Dimensão
M71-R6800-WT Ribbon Branco 150’ (45,72 m) M71-R6900-RD Ribbon Vermelho 150' (45,72 m) M71-R6900-BL Ribbon Azul 150' (45,72 m) M71-R6900-GR Ribbon Verde 150' (45,72 m) M71-R6900-MA Ribbon Magenta 150' (45,72 m) M71-R6900-YL Ribbon Amarelo 150' (45,72 m)
Código
Brady Material M71-R4300 (Preto) M71-R6000 (Preto) M71-R6200 (Preto) M71-R6400 (Preto) M71-R6600 (Preto) M71-R4400-WT (Branco) M71-R6800-WT (Branco) M71-R6900 (Cores)
B-109 Etiqueta • – ▲ – – – – – B-145 Etiqueta – • – – – ▲ – – B-145FR Etiqueta – • – – – ▲ – ▲ B-321* Poliolefina – – • – – – – – B-341 Poliolefina • – – – – – – – B-342 Poliolefina • – – – – – – –
B-345* Luva para Altas Temperaturas – – – – • – ▲ –
B-351 Vinil – – • – – – – – B-352 Vinil – • – – – ▲ – ▲ B-353* Papel • – – – – – – – B-390* Polipropileno – • – – – ▲ – ▲ B-412 Polipropileno ▲ – • – – – – – B-422 Poliéster – •UL – – – ▲ – ▲ B-423 Poliéster – •UL ▲ – – ▲ – ▲ B-424 Papel • – – – – – – – B-425 Poliimida • – – – – – – – B-426 Poliimida • – – – – – – – B-427 Vinil •UL – ▲ – – – – – B-428 Poliéster •UL – – – – – – – B-430 Poliéster – •UL ▲ – – ▲ – ▲ B-432* Poliéster – •UL – – – ▲ – ▲ B-433* Poliéster – •UL – – – ▲ – ▲ B-435* Poliéster – •UL – – – ▲ – ▲ B-439* Vinil – • ▲ – – ▲ – ▲ B-457 Poliimida – •UL – – – ▲ – ▲ B-459 Poliéster – •UL – – ▲ – ▲ B-461 Poliéster • – ▲ – – – – – B-473 Poliéster – •UL ▲ – – ▲ – ▲ B-477 Poliimida – •UL ▲ – – ▲ – ▲ B-478 Poliimida – •UL – – – ▲ – ▲ B-479* Poliimida – •UL – – – ▲ – ▲ B-481* Poliéster – – – • – – – – B-483 Poliéster – •UL ▲ – – ▲ – ▲ B-486 Poliéster •UL – – – – – – – B-488 Poliéster •UL – ▲ – – – – – B-489 Poliéster •UL – – – – – – – B-490* Poliéster • – – – – – – –
B-495* Naftalato de Polietileno – •UL – – – ▲ – ▲
B-498 Tecido de Vinil ▲ – • – – – – –
B-499 Tecido de Náilon •UL – ▲ – – – – –
B-529 Polipropileno – • – – – ▲ – ▲ B-530 Resistente à Violação – • – – – ▲ – ▲ B-580 Vinil – • – – – ▲ – ▲ B-581 Vinil – • – – – ▲ – ▲ B-582 Fosforescente – • – – – ▲ – ▲ B-584 Refletivo – • – – – ▲ – ▲ B-593 Poliéster – • – – – ▲ – ▲ B-7531* Poliéster Metalizado • – – – – – – – B-7536* Poliéster _ _ • – – – – –
B-7546* Poliéster Evidente de Violação – •UL – – – ▲ – ▲
B-7551* Poliéster – – • – – – – –
B-7566* Poliéster Evidente de Violação – • – – – ▲ – ▲
B-7576* Poliéster Metalizadocom Evidente Violação •UL – – – – – –
B-7593* Polietileno – • – – – ▲ – ▲
B-7596* Vinil – – • – – – – –
B-7597* Polietileno • – – – – – – –
B-7599* Etiqueta de Polietileno • – – – – – – – B-7643* Poliuretano de Poliéster Termoplástico – • – – – ▲ – ▲
B-7696* Etiqueta de Vinil – • – – – ▲ – ▲
B-8425* Polipropileno – •UL – – – ▲ – ▲
• Etiqueta recomendada para uso com o respectivo material. S Ribbon aceitável para uso com o respectivo material.
UL Esses materiais são reconhecidos pela UL com seu respectivo ribbon.
