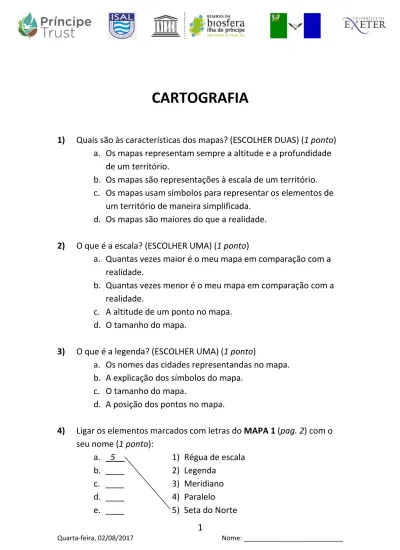

CARTOGRAFIA
1) Quais são às características dos mapas? (ESCOLHER DUAS) (1 ponto) a. Os mapas representam sempre a altitude e a profundidade
de um território.
b. Os mapas são representações à escala de um território.
c. Os mapas usam símbolos para representar os elementos de um território de maneira simplificada.
d. Os mapas são maiores do que a realidade.
2) O que é a escala? (ESCOLHER UMA) (1 ponto)
a. Quantas vezes maior é o meu mapa em comparação com a realidade.
b. Quantas vezes menor é o meu mapa em comparação com a realidade.
c. A altitude de um ponto no mapa.
d. O tamanho do mapa.
3) O que é a legenda? (ESCOLHER UMA) (1 ponto)
a. Os nomes das cidades representandas no mapa.
b. A explicação dos símbolos do mapa.
c. O tamanho do mapa.
d. A posição dos pontos no mapa.
4) Ligar os elementos marcados com letras do MAPA 1 (pag. 2) com o seu nome (1 ponto):
a. _5__
b. ____
c. ____
d. ____
e. ____
1) Régua de escala 2) Legenda
3) Meridiano 4) Paralelo 5) Seta do Norte
5) No MAPA 2 (Mapa do Príncipe, Pág. 3) (1 ponto), a. Marcar no mapa:
I. Os Picos (marcar com um círculo ao redor)
II. As comunidades (marcar com um quadrado ao redor) b. Em que ponto está a maior altura? (ESCOLHER 1)
A B C
c. Em que ponto está a menor altura? (ESCOLHER 1) A B C
d. Que pico é mais alto? Pico Príncipe Pico Papagaio
e. Em que comunidade está a maior altura?
7°25'30"E 7°25'25"E
7°25'20"E 7°25'15"E
7°25'10"E 7°25'5"E
1°38'30"N
1°38'25"N
1°38'20"N
1°38'15"N 0 30 60 120 180 240
Metros
¯
a db
c
e MAPA 1
(Sto.António)
Mercado C. cultural.
BISTP
Mirario
1:4000
Foresta Água Estrada $ Banco Igreja
Restaurant.
!
!
!
!
! !
!
#
#
#
#
^
^
^
^
Lapa
Sto. António Hospital Velho
Abade Burras
Campanha
Sundy
PICO DO PRINCIPE FOCINHO
DO CÃO
PICO PAPAGAIO
BARRIGA BRANCA
Boné de Joquei Bom-Bom
Infante
Nova Cuba
Paciência
Belo Monte
1°42'0"N 1°42'0"N
1°41'30"N 1°41'30"N
1°41'0"N 1°41'0"N
1°40'30"N 1°40'30"N
1°40'0"N 1°40'0"N
1°39'30"N 1°39'30"N
1°39'0"N 1°39'0"N
1°38'30"N 1°38'30"N
1°38'0"N 1°38'0"N
1°37'30"N 1°37'30"N
1°37'0"N 1°37'0"N
1°36'30"N 1°36'30"N
1°36'0"N 1°36'0"N
1°35'30"N 1°35'30"N
1°35'0"N 1°35'0"N
1°34'30"N 1°34'30"N
1°34'0"N 1°34'0"N
1°33'30"N 1°33'30"N
1°33'0"N 1°33'0"N
1°32'30"N 1°32'30"N
1°32'0"N 1°32'0"N
1°31'30"N 1°31'30"N
1°31'0"N 1°31'0"N
1°30'30"N 1°30'30"N
7°28'0"E 7°28'0"E
7°27'0"E 7°27'0"E
7°26'0"E 7°26'0"E
7°25'0"E 7°25'0"E
7°24'0"E 7°24'0"E
7°23'0"E 7°23'0"E
7°22'0"E 7°22'0"E
7°21'0"E 7°21'0"E
7°20'0"E 7°20'0"E
LEGENDA
^
Roças# Picos
! Comunidades
Altitude
0m - 100 m 100m - 250m 250m - 500m 500m - 700m 700m - 950m
2 1 0 2Km
1:100,000
Escala
MAPA 2
(Príncipe)
A
B
C
6) Eu tenho um mapa de um território com uma escala de 1:1000. Isto quer dizer o seguinte (ESCOLHER 1) (1 ponto):
a. O meu mapa é 1000 vezes mais pequeno do que a realidade.
b. O meu mapa mede 1 m.
c. O meu mapa mede 1000cm.
d. O território mede 1000cm.
7) Estou a fazer um mapa de uma estrada que mide 1km. Se a escala que estou a usar é 1:10 000, qual é o tamanho da estrada no meu mapa? (1 ponto):
DISTÂNCIA NA REALIDADE: _______ Km = ___________cm ESCALA: 1 : _______________
DISTÂNCIA NO MAPA: ____________ cm
8) Se conhecemos a tamanho de um objeto na realidade e no mapa, podemos calcular a escala (isto é: quantas vezes maior é a
realidade em comparação com o meu mapa). O MAPA 3 (abaixo) está a representar a aula. Usando a régua, escrevam o tamanho no mapa do lado A e calculem a escala (1 ponto):
Porta
TAMANHO NA REALIDADE TAMANHO NO MAPA Lado A: 6 m = ____cm Lado : ____ cm Lado A
Quadro
MAPA 3
(Aula)
9) Se conhecemos a escala, podemos calcular a distância na realidade usando a distância no mapa (2 pontos):
a. No mapa de Sto. António (MAPA 1, pag. 2): Calcular a
distância na realidade (em linha recta) desde o Mirario até o Banco BISTP. Lembrem-se de escrever as unidades que estão a usar (por exemplo: cm, km...).
DISTÂNCIA NO MAPA (usar a régua): ______________ cm ESCALA: 1 : _______________
DISTÂNCIA NA REALIDADE: ____________ cm = ______m
b. No mapa do Príncipe (MAPA 2, pag. 3): Calcular a distância na realidade (em linha recta) desde a Barriga Branca até o Pico do Príncipe. Lembrem-se de escrever as unidades que estão a usar (por exemplo: cm, km...).
DISTÂNCIA NO MAPA (usar a régua): ______________ cm ESCALA: 1 : _______________
DISTÂNCIA NA REALIDADE: ____________ cm = ______m
10) As curvas de nivel permitem-nos conhecer a inclinação do terreno. O mapa abaixo está a representar o relevo da zona do Pico Mesa e o Pico Barriga Branca (2 pontos).
a. No pico Barriga Branca, que zona está mais inclinada?:
Zona A Zona B
b. Queremos abrir um trilho no Pico Mesa. Para isso, é preciso identificarmos a zona mais favorável (isto é: com menor inclinação). Marcar com uma linha no mapa a zona mais favoravel para abrir um trilho.
500 400
300
200 100
400 300
500 400
600
0
400 500
500
400
A
B MAPA 4
(Barriga Branca e Pico Mesa)
11) O seguinte exemplo mostra como fazer um perfil de relevo:
500 400 300 200 100 0
#
PICO DO PRINCIPE
1300 1200
1100 900
800
1600
1000 600
500 700
400 1000
900
1500 1400 700 600 500
500 400
800 700
15 00
1400 1300
1200 1100
120 0
80 0
300
¯
1:10,000
Escala:
A
B
900 800 700 600 1200 1100 1000 1500 1400 1300
MAPA 5
(Pico Príncipe)
900100011001200130014001500
150014001300120011001000900800700600
Exemplo
Exemplo
No seguinte quadro, desenhar o perfil de relevo do ponto A até o ponto B do MAPA 5, como exemplificado na pag. 7. Podem usar o pedaço de papel fornecido como apoio (3 pontos).
12) Usando o MAPA 1 (Mapa de Sto. António, pag. 2), determinar as coordenadas (1,2 pontos):
a. Do Mirario ____________, ____________
b. Do centro cultural ____________, ____________
c. Do Mercado ____________, ____________
d. Do Banco BISTP ____________, ____________
1700 1600 1500 1400 1300 1200 1100 1000 900 800 700 600 500 400 300 200 100 0
13) No MAPA 2 (Mapa do Príncipe, pag. 4): Representar no mapa os seguintes pontos. Usar a legenda para colocar o símbolo certo (por exemplo, se for um pico, desenhar o símbolo ∆, se for uma comunidade usar o símbolo ) (1,8 pontos):
• Comunidade Picão: 1º 40’ 0’’ N, 7º 26’ 0’’ E
• Roça Abade: 1º 37’ 30’’ N, 7º 27’ 30’’ E
• Pico Mencorne: 1º 24’ 0’’ N, 7º 24’ 0’’ E
14) No MAPA 6 (mapa do mundo, acima), colocar os seguintes pontos (2 pontos):
a. 70, -150 b. -30, -20 c. 40, 50 d. -20, 10
e. 80 º N, 30 º O f. 20 º S, 140 º E g. 30 º S, 150 º O h. 70 º N, 120 º E MAPA 6
(Mapa do mundo)
PERGUNTA EXTRA
(Esta pergunta não tira pontos, só sobe)
15) Que informação obtenho quando marco um ponto no GPS?
(ESCOLHER QUATRO) (+0.2 pontos) a. Latitude
b. Inclinação c. Longitude d. Altitude
e. Temperatura f. Humidade no ar g. Hora
A PREENCHER PELO PROFESSOR 16) FOI Á SAIDA DE CAMPO? (+0.4 pontos):
17) PONTOS EXTRA EXERCÍCIOS: (+0.4 pontos)
