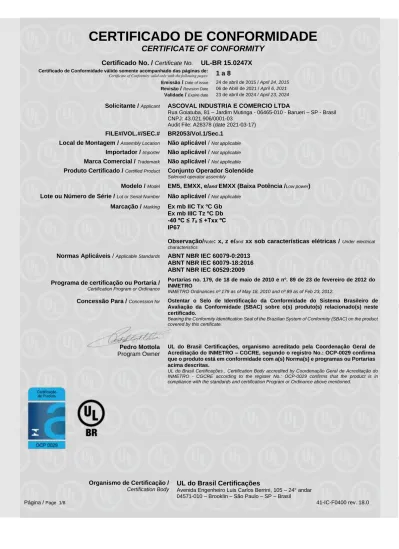

CERTIFICADO DE CONFORMIDADE CERTIFICATE OF CONFORMITY

(1)

CERTIFICADO DE CONFORMIDADE

CERTIFICATE OF CONFORMITY

Certificado No. / Certificate No. UL-BR 15.0247X

Certificado de Conformidade válido somente acompanhado das páginas de:

Certificate of Conformity valid only with the following pages:

1 a 8

Emissão

/

Date of issue 24 de abril de 2015 / April 24, 2015 Revisão

/

Revision Date 06 de Abril de 2021 / April 6, 2021

Validade

/

Expire date 23 de abril de 2024 / April 23, 2024

Solicitante /

Applicant

ASCOVAL INDUSTRIA E COMERCIO LTDA

Rua Goiatuba, 81 – Jardim Mutinga - 06465-010 - Barueri – SP - Brasil CNPJ: 43.021.906/0001-03

Audit File: A28378 (date 2021-03-17) FILE#/VOL.#/SEC.# BR2053/Vol.1/Sec.1

Local de Montagem /

Assembly Location

Não aplicável /

Not applicable

Importador /

Importer

Não aplicável /

Not applicable

Marca Comercial /

Trademark

Não aplicável /

Not applicable

Produto Certificado /

Certified Product

Conjunto Operador Solenóide

Solenoid operator assembly

Modelo /

Model

EM5, EMXX, e/

and

EMXX (Baixa Potência /

Low power

) Lote ou Número de Série /

Lot or Serial Number

Não aplicável /

Not applicable

Marcação /

Marking

Ex mb IIC Tx ºC Gb Ex mb IIIC Tz ºC Db -40 ºC ≤ T

a

≤ +Txx ºC IP67

Observação/

Note

: x, z e/

and

xx sob características elétricas /

Under electrical characteristics

Normas Aplicáveis /

Applicable Standards

ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-18:2016 ABNT NBR IEC 60529:2009

Programa de certificação ou Portaria /

Certification Program or Ordinance

Portarias no. 179, de 18 de maio de 2010 e nº. 89 de 23 de fevereiro de 2012 do INMETRO

INMETRO Ordinances nº 179 as of May 18, 2010 and nº 89 as of Feb 23, 2012.

Concessão Para /

Concession for

Ostentar o Selo de Identificação da Conformidade do Sistema Brasileiro de Avaliação da Conformidade (SBAC) sobre o(s) produto(s) relacionado(s) neste certificado.

Bearing the Conformity Identification Seal of the Brazilian System of Conformity (SBAC) on the product covered by this certificate.

Pedro Mottola Program Owner

UL do Brasil Certificações, organismo acreditado pela Coordenação Geral de Acreditação do INMETRO – CGCRE, segundo o registro No.: OCP-0029 confirma que o produto está em conformidade com a(s) Norma(s) e programas ou Portarias acima descritas.

UL do Brasil Certificações , Certification Body accredited by Coordenação Geral de Acreditação do INMETRO - CGCRE according to the register No.: OCP-0029 confirms that the product is in compliance with the standards and certification Program or Ordinance above mentioned.

(2)

CERTIFICADO DE CONFORMIDADE

CERTIFICATE OF CONFORMITY

Certificado No. / Certificate No. UL-BR 15.0247X

1 a 8

Emissão

/

Validade

/

Fabricante /

Manufacturer

ASCOVAL INDUSTRIA E COMERCIO LTDA

Rua Goiatuba, 81 – Jardim Mutinga - 06465-010 - Barueri – SP - Brasil CNPJ: 43.021.906/0001-03

Audit File: A28378 (date 2021-03-17)

MODELO DE CERTIFICAÇÃO / CERTIFICATION MODEL:

☒ Modelo com Avaliação do Sistema de Gestão da Qualidade do Processo de Produção do Produto e Ensaios no Produto

Quality Management System Evaluation of the Product Production Process and Product Test Model

☐ Modelo Ensaio de Lote

Lot Test Model

CÓDIGO DE BARRAS GTIN / GTIN BAR CODE:

Não aplicável /

Not applicable

DESCRIÇÃO DO PRODUTO / PRODUCT DESCRIPTION:

O conjunto operador solenóide modelos EMXX, EM5 e EMXX Baixa Potência é composto de uma bobina de fio de cobre recoberto por verniz de poliuretano enrolada em um carretel de polifenilina. A bobina é montada sobre uma placa de circuito impresso e alojada dentro de uma armadura de aço com baixo teor de carbono. A alimentação é feita através de rabicho contendo três condutores. O cabo possui um condutor de aterramento que é terminado em uma montagem Yoke por intermédio de solda em todas as opções, exceto àquelas para o modelo EMXX para uso na opção 3 sob uma tensão de 24 Vcc ou abaixo, as quais não requerem um condutor de aterramento. Adicionalmente aos requisitos das normas aplicáveis listadas nesta certificação, os cabos permanentemente conectados foram avaliados para uso no interior da bomba de líquidos combustíveis.

A proteção térmica é fornecida por meio de um fusível térmico não resetável conectado em série com o condutor de alimentação e o enrolamento da bobina. Este fusível térmico é soldado em uma placa de circuito impressa e possui uma temperatura de operação de 165 ± 3 °C. Há um diodo de supressão adicional o qual, quando utilizado, resulta em uma classe de temperatura T3 para a bobina em todas as unidades. O solenóide também possui uma construção alternativa a qual não contempla uma arruela lisa. O terra é fornecido por meio de uma mola que pressiona a montagem do cabo da bobina na tampa do conjunto operador solenóide.

Toda a estrutura é encapsulada em resina epóxi Hysol modelo MH6-0504.

A saída do cabo da bobina é feita através de: um corpo fabricado de material termoplástico, porca de mesmo material, anel de Buna N e uma arruela lisa. A saída do cabo para a conexão elétrica de 3/4” NPT é realizada por um corpo em aço inox, porca do mesmo material, anel de vedação Buna N e uma arruela lisa. Este conjunto além da função de prensa cabo possibilita a união do conjunto solenoide a um invólucro.

The type EMXX, EM5 and EMXX Low Power solenoids comprise of a coil of polyurethane/polyamide enamelled copper wire wound on a polyphenylene sulphide bobbin. The coil is assembled on a printed circuit board and housed within a steel low carbon content armour.

The bobbin is mounted onto a PCB, which in turn is mounted onto a mild steel yoke assembly. The electrical supply to the solenoid is via an internal cable supported by the encapsulant and an optional cable gland arrangement. The cable has an earth conductor that ¡s terminated onto the yoke assembly by means of a solder tag on all options except those for the type EMXX for use in option 3 on 24V d.c. or below, which do not require an earth connection. In addition to the requirements of the standards listed on page 2 of 3, the permanently attached cables have been assessed for their suitability for use inside liquid fuel dispensers.

Thermal protection is provided by means of a non-resetting thermal fuse connected in series with supply conductor and the coil winding. The thermal fuse is soldered onto the PCB and has an operating temperature of 165°C ±3°C. There is an optional suppression diode which, when used, results in a T3 temperature class for the coil on all units. The solenoid also has an alternative construction that does not have an earth washer; the earth is provided by a spring clip that forces the coil cable assembly onto the solenoid operator bonnet.

The complete assembly is encapsulated using HYSOL Type MH6-0504 mineral filled glass fibre reinforced epoxy moulding compound.

The coil cable output is made by: a thermoplastic material body, nut of the same material, ring in Buna N and a flat washer. The cable output for electrical connection ¾ ""

NPT is made of stainless steel body, nut with the same material, Buna N O-ring and a flat washer. This assembly beyond the cable gland function enables the assembly of the solenoid to an enclosure.

(3)

CERTIFICADO DE CONFORMIDADE

CERTIFICATE OF CONFORMITY

Certificado No. / Certificate No. UL-BR 15.0247X

1 a 8

Emissão

/

Validade

/

CARACTERÍSTICAS ELÉTRICAS / ELECTRICAL CHARACTERISTICS:

Tabela 1 – Modelo EM5 /

Table 1 – Model EM5

Potência

Power

Tensão

Voltage

Temperatura Ambiente

Ambient Temperature

(-40 °C a/

to

XX °C)

Classe de Temperatura

Temperature Class

(Tx)

Temperatura da Poeira

Dust Temperature

(Tz)

até/

up to

2,5 W até/

up to

440 V ca /

ac

+40 °C T4 T135 °C

2,5 W a/

to

4 W até/

up to

440 V ca /

ac

+65 °C T3 T200 °C

até/

up to

5 W até/

up to

440 V ca /

ac

+60 °C T4 T135 °C

4 W a/

to

10 W até/

up to

440 V cc /

dc

+40 °C T3 T200 °C

até/

up to

3,5 W até/

up to

240 V cc /

dc

+40 °C T5 T100 °C

até/

up to

3,5 W até/

up to

240 V cc /

dc

+40 °C T3 T200 °C

até/

up to

3,5 W até/

up to

240 V cc /

dc

+60 °C T4 T135 °C

até/

up to

3,5 W até/

up to

240 V cc /

dc

+60 °C T3 T200 °C

3,5 W até/

up to

6,9 W até/

up to

240 V cc /

dc

+65 °C T3 T200 °C

6,9 W até/

up to

22 W até/

up to

240 V cc /

dc

+40 °C T3 T200 °C

até/

up to

10 W até/

up to

440 V 50/60 Hz +65 °C T3 T200 °C

Tabela 2 – Modelo EMXX /

Table 2 – Model EMXX

Potência

Power

Tensão

Voltage

Temperatura Ambiente

(-40 °C a/

to

XX °C)

Classe de Temperatura

Temperature Class

(Tx)

Temperatura da Poeira

Dust Temperature

(Tz)

até/

up to

4,05 W até/

up to

440 V ca /

ac

+65 °C T3 T200 °C

4,05 W a/

to

10,5 W até/

up to

440 V ca /

ac

+65 °C T3 T200 °C

até/

up to

11,2 W até/

up to

240 V cc /

dc

+65 °C T4 T135 °C

até/

up to

11,2 W até/

up to

240 V cc /

dc

+65 °C T3 T200 °C

11,2 W a/

to

19,7 W até/

up to

240 V cc /

dc

+40 °C T4 T135 °C

até/

up to

1,7 W até/

up to

240 V cc /

dc

+65 °C T6 T85 °C

≤ 19,7 W até/

up to

240 V cc /

dc

+70 °C T3 T200 °C

Tabela 3 – Modelo EMXX (Baixa potência) /

Table 3 – Model EMXX (Low Power)

Potência

Power

Tensão e Frequência

Voltage and Frequency

Temperatura Ambiente

(-25 °C a/

to

XX °C)

Classe de Temperatura

Temperature Class

(Tx)

Temperatura da Poeira

Dust Temperature

(Tz) 0,5 W 12 V cc /

dc

+40 °C T6 T85 °C

24 V cc /

dc

(4)

CERTIFICADO DE CONFORMIDADE

CERTIFICATE OF CONFORMITY

Certificado No. / Certificate No. UL-BR 15.0247X

1 a 8

Emissão

/

Validade

/

CONDIÇÕES ESPECÍFICAS DE UTILIZAÇÃO PARA EQUIPAMENTOS Ex ou LISTA DE LIMITAÇÕES PARA COMPONENTES Ex:

SPECIFIC CONDITIONS OF USE FOR Ex EQUIPMENT or SCHEDULE OF LIMITATIONS FOR Ex COMPONENTS:

• O solenóide deve ser conectado a uma fonte de alimentação protegida com um fusível capaz de interromper uma corrente de curto circuito presumida;

• Os solenóides EMXX e EM5 podem ser utilizados no interior de bombas de líquidos combustíveis, dispensadores e bombas de líquidos remotas quando estes são utilizados com os cabos que possuem as seguintes marcações: H03V2V2-F, H05V2V2-F ou H05V2V5-F.

• Quando instalado, a extremidade livre do cabo de ligação, deve ser integralmente protegida. Os solenoides que são fornecidos com um cabo integral que não tem a opção construtiva com prensa-cabos deverão também ser adequadamente protegidos contra danos mecânicos.

• The solenoids shall be connected to a supply protected by a fuse capable of interrupting the prospective short circuit current.

• When installed, the free end of the permanently connected, integral cable shall be suitable terminated. The leads of solenoids that are supplied with an integral cable that does not have the additional cable glanding feature shall also be suitably protected from mechanical damage.

• The EMXX and EM5 Solenoids are only suitable for use within liquid fuel metering pumps, dispensers and remote pumping units when they are fitted with cables that are marked with either H03V2V2-F, H05V2V2-F or H05V2V5-F.

ENSAIOS DE ROTINA / ROUTINE TESTS:

Os seguintes ensaios de rotina devem ser conduzidos pelo fabricante e serão verificados durante as auditorias conduzidas pela UL:

The following routine tests shall be conducted by the manufacturer and will be verified during the audits conducted by UL:

• Ensaio de rigidez dielétrica em concordância à ABNT NBR IEC 60079-18 deve ser realizado sob uma tensão de 1000 V + 2 U

N

, ou 1500 V, aquele que for maior, durante 60 segundos no solenóide encapsulado.

Alternativamente, pode ser aplicada 1,2 x tensão do ensaio e mantida por no mínimo 100 ms. A superfície metálica exposta do solenóide deve ser conectado à terra. A tensão deve ser aplicada entre o circuito do núcleo curto circuitado e o terra.

•

Dielectric strength test in accordance with ABNT NBR IEC 60079-18 shall be carried out at 1000 V + 2 Un, or 1500 V, whichever is greater, for 60 seconds on the encapsulated solenoid.

Alternatively, if this test voltage is multiplied by 1.2 times, it may be applied at least 100 ms. The exposed metal surface of the solenoid shall be connected earth.

The voltage shall be applied between the coil circuit joined together and earth.

LISTA DE DOCUMENTOS / DOCUMENTS LIST:

☒Description ILL#

☐TestRef ILL#

Título /

Title:

Desenho Nº

Drawing No.:

Revisão ou Data:

Issue or Date

01 O’ring 1/16, 3/32 & ¼ ‘X’ Section 039619 JA

02 Cable 108864 AC

03 Encapsulant Coils 109264 AA

04 Type EMXX Encapsulation “m” Solenoid Operator 118231 AE

05 Coil/ Cable Assembly for EMXX Solenoid Operator 118610 AG

06 EMXX Coil assembly (Outside domensions) 122212 L

(5)

CERTIFICADO DE CONFORMIDADE

CERTIFICATE OF CONFORMITY

Certificado No. / Certificate No. UL-BR 15.0247X

1 a 8

Emissão

/

Validade

/

☒Description ILL#

☐TestRef ILL#

Título /

Title:

Desenho Nº

Drawing No.:

Revisão ou Data:

Issue or Date

07 Thermal cut-off (Elcutor) HLV 129491 E

08 Coil/cable – assembly 129657 PA

09 Type EM5 – Encapsulation 129682 TB

10 M.A.D. Duplex Valve / Ø 20 mm orifice 139210 J

11 Duplex 2/2 N.C. Proportional Solenoid valve 139211 K

12 NUT, cable (for EM5, EM5X, EM6, EM6X & EMXX Solenoids) 142639 G

13 Grommet 142641 D

14 Washer 142642 E

15 Cable, Stripping details 142702 P

16 Insert, cable (for EM5, EM5X, EM6, EM6X & EMXX solenoids) 142815 F

17 Barrier PAD 284307 -

18 Part List 291747 -

19 Part List 400934 P

20 Crimped Terminals 400948 H

21 Coil MXX, cable “F” – PV – Over Moulded cable gland 400960 C

22 Valve Assembly 2/2 NC Proportional – Solenoid Valve Wayne 430298 D

23 Connector 431299 -

24 Valve Assembly 2/2 NC Proportional – Solenoid Valve Wayne 431463 D

25 UL BR Label drawing 509235 B

26 EMXX coil – Not metallic materials specifications 134254 B

27 List of materials - EMXX coil 134255 C

28 Yoke 0.5 W assembly 134325 C

29 Rivet 134353 A

30 Conduit Guide 134376 A

31 Machined Nipple 134377 -

32 P.C.B. (EMXX) 142671 H

33 Hex Nut 134496 -

34 INMETRO mark 119640 B

35 Solenoid assembly: PV-EMXX 134305 A

36 Reel – Solenoid 0.5 W 134315 A

37 Cartridge assembly – 0.5 W 134327 C

38 Conduit 134375 A

39 Insert for Coil of 0.5 W 134381 B

40 Insert for Coil of 0.5 W with cable glands 134493 -

(6)

CERTIFICADO DE CONFORMIDADE

CERTIFICATE OF CONFORMITY

Certificado No. / Certificate No. UL-BR 15.0247X

1 a 8

Emissão

/

Validade

/

☒Description ILL#

☐TestRef ILL#

Título /

Title:

Desenho Nº

Drawing No.:

Revisão ou Data:

Issue or Date

41 Details on the assembly of the valve 134719 -

42 Marking drawing – EMXX/EMXX-LP 134222 P

43 Coil 0.5 W 134306 B

44 Subset Coil 0.5 W for swivel cable gland of ¾ NPT 134494 B

45 Set of Coil 0.5 W for swivel cable gland of ¾ NPT 134541 -

46 Coil/cable assembly for EMXX – Solenoid operator 122250 AK

47 Proportional solenoid valve 2/2 NF 139045 R

48 Instruções de Instalação dos conjuntos solenóides “série PV” para Atmosfera Explosiva MI-0045 4

49 PCB (EMXX) 142413 -

50 Selo de identificação de conformidade para embalagem GV-134-480 F

51 Etiqueta Adesiva – Risco Eletrostático GV-134-710 A

52 3 and 4 core cable for IECEx and ATEX Solenoid Operators 284582 BA

53 Label, Asco Logo 144215 D

54 Label, drawing 144220 D

55 Datasheet – moulding compound - 2010-09

56 Nameplate, PV 542076 AB

57 Nameplate, PV EM5 542077 AB

58 Nameplate, PV EM5X 432709 KA

59 Cable PU 294117 AB

60 Cable PVC 427601 AB

61 UL/INMETRO Mark – Conjunto Sol. PV-EMXX-AC/DC 521363 A

CERTIFICADO DE CONFORMIDADE, RELATÓRIOS DE ENSAIO / CERTIFICATE OF CONFORMANCE, TEST REPORTS:

☒TestRec DS#

☐TestRef DS#

Título/Descrição:

Title/Description:

Documento Nº

Document No.:

Revisão ou Data:

Issue or Date

01 Certificado de conformidade IECEx, emitido por SIRA Certification Services IECEx SIR 06.0109X – Issue 15 2020-10-16 02 Relatório de ensaios IECEx, emitido por SIRA Certification Services GB/SIR/ExTR17.0254/00 2017-12

03 Relatório de ensaios CEPEL RAV-EX-29194/10X 2010-09-03

04 Relatório de ensaios CEPEL RAV-EX-4897/12X 2012-04-16

05 Relatório de ensaios CEPEL RAV-EX-28606/12X 2012-08-31

06 Certificado CEPEL CEPEL 05.0864X 2005-09-19

08 Relatório de ensaio, emitido por SIRA Certification GB/SIR/ExTR18.0217/00 2018-11

(7)

CERTIFICADO DE CONFORMIDADE

CERTIFICATE OF CONFORMITY

Certificado No. / Certificate No. UL-BR 15.0247X

1 a 8

Emissão

/

Validade

/

☒TestRec DS#

☐TestRef DS#

Título/Descrição:

Title/Description:

Documento Nº

Document No.:

Revisão ou Data:

Issue or Date

09 Relatório de ensaio, emitido por SIRA Certification GB/SIR/ExTR20.0081/00 2020-04 10 Relatório de ensaio, emitido por SIRA Certification GB/SIR/ExTR20.0179/00 2020-10

OBSERVAÇÕES / OBSERVATIONS:

1. Este certificado aplica-se aos produtos idênticos ao protótipo avaliado e certificado, manufaturados na(s) unidade(s) fabril(is) mencionada(s) neste certificado, sendo este válido apenas para produtos fabricados/produzidos após a sua emissão.

2. Qualquer alteração no produto, incluindo a marcação, invalidará o presente certificado, salvo se o solicitante informar por escrito à UL do Brasil Certificações sobre esta modificação, a qual procederá à avaliação e decidirá quanto à continuidade da validade do certificado.

3. Somente as unidades comercializadas durante a vigência deste certificado estarão cobertas por esta certificação.

4. Os equipamentos devem ser instalados em atendimento ás Normas pertinentes em Instalações Elétricas em Atmosferas Explosivas, ABNT NBR IEC 60079-14.

5. As atividades de instalação, inspeção, manutenção, reparo, revisão e recuperação dos equipamentos são de responsabilidade dos usuários e devem ser executadas de acordo com os requisitos das normas técnicas vigentes e com as recomendações do fabricante.

6. É de competência do solicitante estabelecido fora do país notificar o representante legal para fins de comercialização no Brasil, importador ou o próprio usuário sobre as responsabilidades e obrigações prescritas na Cláusula 10 da Portaria 179:2010.

7. A validade deste Certificado de Conformidade está atrelada à realização das avaliações de manutenção e tratamento de possíveis não conformidades de acordo com as orientações da UL do Brasil Certificações previstas no RAC específico. Para verificação da condição atualizada de regularidade deste Certificado de Conformidade deve ser consultado o banco de dados de produtos e serviços certificados do Inmetro.

1. This certificate applies to the products that are identical to the prototype investigated, certified and manufactured at the production site(s) mentioned in this certificate, being valid only for products produced/manufactured after its issuance.

2. Any changes made on the product, including marking, will invalidate this certificate unless UL do Brasil Certificações is notified, in written, about the desired change, who will conduct an analyzes and will decide over the continuity of the certificate validity.

3. Only the products placed into the market during the validity of this certificate will be covered by this certification.

4. The equipment shall be installed according to the relevant Standards in Electrical Installation for Explosive Atmospheres, ABNT NBR IEC 60079-14.

5. The installation, inspection, maintenance, repair, review and rebuild equipment activities are responsibility of the end user and must be performed in accordance with the requirements of the standards and manufacturer's recommendation.

6. If the applicant is established outside of Brazil it is their responsibility to notify the legal representative for commercial purposes in Brazil, importer or end user of the responsibilities and obligations described in Clause 10 of Portaria 179:2010.

7. The validity of this Certificate of Conformity is subjected to the conduction of the maintenance evaluations and treatment of possible nonconformities according to UL do Brasil Certificações guidelines in accordance with the specific RAC. In order to verify the updated condition of validity of this Certificate of Conformity, the Inmetro database of certified products and services must be consulted.

(8)

CERTIFICADO DE CONFORMIDADE

CERTIFICATE OF CONFORMITY

Certificado No. / Certificate No. UL-BR 15.0247X

1 a 8

Emissão

/

Validade

/

HISTÓRICO DE REVISÕES / REVISION HISTORY:

2021-04-06 – Rev. 6 – 4789790138

Atualização do certificado de acordo com os relatórios de ensaio GB/SIR/ExTR18.0217/00, GB/SIR/ExTR20.0081/00 e GB/SIR/ExTR20.0179/00, que permitem a atualização da lista de documentos; renovação do certificado.

Update of the certificate in accordance with test reports GB/SIR/ExTR18.0217/00, GB/SIR/ExTR20.0081/00 and GB/SIR/ExTR20.0179/00, which allows the update of document list; certificate renewal.

2019-06-11 – Rev. 5 – 4952438.1139321

Atualização do certificado para correção da data do issue 04 desse certificado.

Certificate update to correct the issue date of the revision 04 of this certificate

2018-04-23 – Rev. 4 – OPP-022018-101684287.1.2

Atualização do certificado de acordo com o relatório de ensaios No. GB/SIR/ExTR17.0254/00 datado em Dezembro, 2017.

Correção de um erro de digitação da classe de temperatura referente a potência de 11,2 W à 19,7 W de T3, T200 ºC para T4, T135 ºC.

Update certificate in accordance with the test report No. GB/SIR/ExTR17.0254/00 dated on December, 2017.

Correction of a typographical error in the temperature class referring to the power of 11.2 W to 19.7 W from T3, T200 ºC to T4, T135 ºC.

2018-03-24 – Rev. 3 – 4854570.1116562 Renovação do certificado.

Certificate Renewal.

2016-09-21 – Rev. 2 – 3208954.901338

Atualização do certificado de acordo com o relatório de ensaios No. GB/SIR/ExTR16.0147/00 datado em 2016-06-02.

Update certificate in accordance with the test report No. GB/SIR/ExTR16.0147/00 dated on 2016-06-02.

2016-06-10 – Rev. 1 – 3104812.849982 Revisão dos desenhos.

Drawings update.

2015-04-24 – Rev. 0 – 2065620.455747-4 Emissão inicial

Initial issue

A última revisão substitui e cancela as anteriores The last revision cancel and substitutes the previous ones
