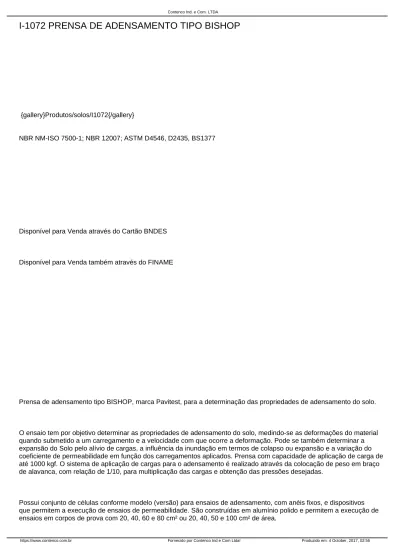

I-1072 PRENSA DE ADENSAMENTO TIPO BISHOP

(1)

{gallery}Produtos/solos/I1072{/gallery}

NBR NM-ISO 7500-1; NBR 12007; ASTM D4546, D2435, BS1377

Disponível para Venda através do Cartão BNDES

Disponível para Venda também através do FINAME

Prensa de adensamento tipo BISHOP, marca Pavitest, para a determinação das propriedades de adensamento do solo.

O ensaio tem por objetivo determinar as propriedades de adensamento do solo, medindo-se as deformações do material quando submetido a um carregamento e a velocidade com que ocorre a deformação. Pode se também determinar a expansão do Solo pelo alívio de cargas, a influência da inundação em termos de colapso ou expansão e a variação do coeficiente de permeabilidade em função dos carregamentos aplicados. Prensa com capacidade de aplicação de carga de até 1000 kgf. O sistema de aplicação de cargas para o adensamento é realizado através da colocação de peso em braço de alavanca, com relação de 1/10, para multiplicação das cargas e obtenção das pressões desejadas.

Possui conjunto de células conforme modelo (versão) para ensaios de adensamento, com anéis fixos, e dispositivos que permitem a execução de ensaios de permeabilidade. São construídas em alumínio polido e permitem a execução de ensaios em corpos de prova com 20, 40, 60 e 80 cm² ou 20, 40, 50 e 100 cm² de área.

(2)

São fornecidos junto com o equipamento: Conjunto de células conforme modelo para ensaios de adensamento em corpos de prova com 20, 40, 60 e 80 cm² ou 20, 40, 50 e 100 cm² de área, com anel fixo, mesa em aço para colocação de até duas prensas de ensaios, jogo de peso, dispositivos para moldagem e montagem dos corpos de prova.

CODIGO VERSÕES

I-1072

ADENSAMENTO, PRENSA TIPO BISHOP

I-1072-AA

ADENSAMENTO, PRENSA TIPO BISHOP DIGITAL

I-1072-B

ADENSAMENTO, CONJUNTO COMPLETO ANALÓGICO, COM CÉLULAS DE Ø2, 3 e 4”

I-1072-F

ADENSAMENTO, CONJUNTO COMPLETO DIGITAL COM SOFTWARE, COM CÉLULAS DE Ø2, 3 e 4”

I-1072-FA

ADENSAMENTO, CONJUNTO COMPLETO DIGITAL COM SOFTWARE, COM CÉLULAS de 20, 40, 60 e 80cm2

I-1072-FB

ADENSAMENTO, CONJUNTO COMPLETO DIGITAL COM SOFTWARE, COM CÉLULAS de 20, 40, 50 e 100cm2

I-1072-BA

ADENSAMENTO, CONJUNTO COMPLETO ANALÓGICO COM CÉLULAS de 20, 40, 60 e 80cm2

I-1072-BB

ADENSAMENTO, CONJUNTO COMPLETO ANALÓGICO COM CÉLULAS de 20, 40, 50 e 100cm2

Dimensões aproximadas incluindo mesa: 1600x760x800mm

(3)

OBS: Na prensa de adensamento com Software as deformações dos corpos de prova durante o ensaio são obtidas através de sensor de deslocamento linear (LVDT).

OBS: Podemos fornecer célula tipo ortigão com outras medidas.

Acompanha um Software operacional desenvolvido em Visual Basic para ambiente Windows XP / Windows 7, com banco de dados em Access, para controle e monitoração do ensaio, com cadastramento de amostras e corpos de prova, traçado de gráficos, armazenamento de dados e emissão de relatórios.

VOLTAGEM Monofásica WATTS HZ Carga Máxima normal (Kgf) 110 ou 220 100 50/60 1.000 CONJUNTO DE PESOS PADRÃO (KG) PESO (KG) PADRÃO(KG) 100 50 100 50 8 3 10,000 80,00

(4)

2 2 5,000 10,00 10,00 2 2 2,000 4,00 4,00 3 3 1,000 3,00 3,00 3 3 0,500 1,50 1,50 2 2 0,250 0,50 0,50 3 3 0,200 0,60 0,60 3 3 0,100 0,30 0,30 2 2 0,050 0,10 0,10 Total 100 50

(5)

ACESSÓRIOS

CÓDIGO DESCRIÇÃO

I-1072-E

JOGO DE PESO TIPO PADRÃO DE 100KG

C-4173

LVDT´s COM CURSO DE 10MM, RESOLUÇÃO 0,01MM.

C-1072-M

PIPETA GRADUADA DE 30CM

ACESSÓRIOS PARA ADENSAMENTO COM CÉLULAS 20 – 40 – 60 E 80 CM² - (I-1072-BA E I-1072-FA)

CÓDIGO DESCRIÇÃO

I-1072-D

CÉLULA TIPO ORTIGÃO 20 – 40 – 60 E 80 CM²

I-1072-H

MOLDE CORTANTE (VAZADOR) PARA MOLDAGEM DO CP DE 20CM²

I-1072-I

I-1072-J

I-1072-K

I-1072-L

DISPOSITIVOS DE ACRÍLICO USADOS PARA TRANSFERÊNCIA DOS VAZADORES COM OS CP PARA A CÉLULA

C-1078-I

(6)

C-1078-J

PEDRA POROSA PARA CP DE ADENSAMENTO DE 40 CM2 DE ÁREA, Ø = 71,0 MM

C-1078-M

C-1078-N

C-1078-E

PEDRA POROSA PARA FUNDO DA CÉLULA DE ADENSAMENTO COM 20, 40, 60 E 80 CM2 DE ÁREA, Ø = 109,9MM

ACESSÓRIOS PARA ADENSAMENTO COM CÉLULAS 20, 40, 50 e 100CM2 - (I-1072-FB E I-1072-BB)

CÓDIGO DESCRIÇÃO

I-1072-R

CÉLULA DE ORTIGÃO 20, 40, 50 e 100CM2

C-1078-S

PEDRA POROSA PARA FUNDO DA CÉLULA DE ADENSAMENTO COM 20, 40, 50 E 100 CM2 DE ÁREA ou 2", 3" E 4" DE DIÂMETRO, Ø =120,0MM

I-1072-H

I-1072-I

I-1072-M

I-1072-N

C-1078-I

C-1078-J

C-1078-L

(7)

C-1078-O

I-1072-L

DISPOSITIVOS DE ACRÍLICO USADOS PARA TRANSFERÊNCIA DOS VAZADORES COM OS CP PARA A CÉLULA

ACESSÓRIOS PARA ADENSAMENTO COM CÉLULAS Ø 2” – 3” E 4” - (I-1072-B E I-1072-F)

CÓDIGO DESCRIÇÃO

I-1072-A

CÉLULA TIPO ORTIGÃO Ø 2” – 3” E 4”

C-1078-S

PEDRA POROSA PARA FUNDO DA CÉLULA DE ADENSAMENTO COM 20, 40, 50 E 100 CM2 DE ÁREA ou 2", 3" E 4" DE DIÂMETRO, Ø =120,0MM

I-1072-O

MOLDE CORTANTE (VAZADOR) PARA MOLDAGEM DO CP DE 2”

I-1072-P

I-1072-Q

C-1078-P

PEDRA POROSA PARA CP DE ADENSAMENTO DE 2", Ø = 50,5 MM

C-1078-Q

C-1078-R

I-1072-L

(8)

CODIGO OPCIONAIS PESO (KG)

I-1072-G

JOGO DE PESO TIPO PADRÃO DE 50KG 50,00

I-1072-C

MESA DE AÇO REFORÇADA 64,00
