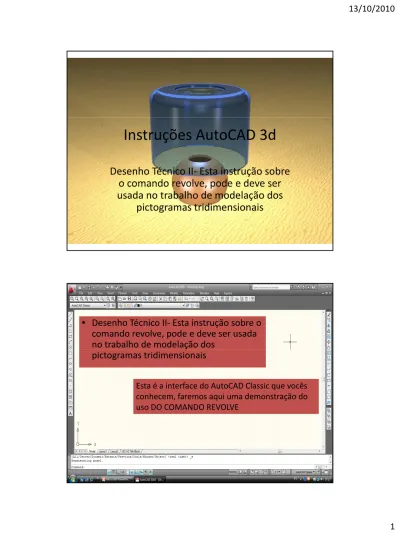

Instruções AutoCAD 3d
Desenho Técnico II‐ Esta instrução sobre
o comando revolve pode e deve ser
o comando revolve, pode e deve ser
usada no trabalho de modelação dos
pictogramas tridimensionais
•
Desenho Técnico II‐ Esta instrução sobre o
comando revolve, pode e deve ser usada
no trabalho de modelação dos
Esta é a interface do AutoCAD Classic que vocês
conhecem, faremos aqui uma demonstração do
uso DO COMANDO REVOLVE
pictogramas tridimensionais
13/10/2010
Inicie acionando a VISTA FRONTAL para desenhar a base da luminária. Crie o perfil que você quiser, que você preferir, seja criativo e p q q q p j desenhe o seu objeto! Esta é a forma que eu fiz, mas você pode criar outraDesenhe na vista frontal a geometria da base da sua luminária
13/10/2010
Usando TRIM você vai refinar os excessos
Usando Trim refile os excessos.
Não se esqueça da sintaxe do TRIM:
Primeiro você seleciona todas as linhas,
Depois você dá um ENTER.
E depois você clica naquelas que você quer apagar
13/10/2010
Agora você transforma tudo em polilinhas, Não esqueça da sintaxe do comando: Não esqueça da sintaxe do comando: Agora você transforma tudo em polilinhas, Não esqueça da sintaxe do comando: 1. Você seleciona uma linha. 2. “não é uma polilinhas”, Você quer que transforme em uma? 3. Entre. 4. Join. 5. Selecione todas as demais. 6. Entre! Pronto, está em um só objeto.
13/10/2010
Agora você vai usar o comando REVOLVE. A sintaxe é: 1. Selecione o objeto (a curva o perfil que você desenhou). 2. Entre. 3. Trace o eixo que o objeto vai girar 4. Entre. Agora você vai usar o comando REVOLVE. A sintaxe é: 1. Selecione o objeto (a curva o perfil que você desenhou). 2. Entre. 3. Trace o eixo que o objeto vai girar 4. Entre.13/10/2010
Vamos usar o VIEW para visualizar de diversos ângulos?
13/10/2010
Vamos usar o Visual Stiles para ver de diversas maneiras?
