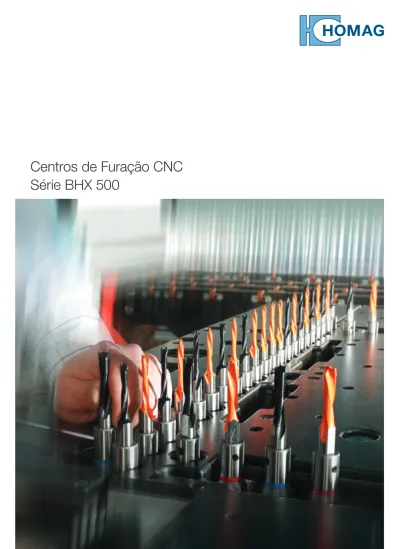

Centros de Furação CNC
Série BHX 500
BHX 500 –
Furação para profissionais...
O resultado: A SUA SOLUÇÃO
A nossa competência em furação nunca foi tão clara, compacta e inovadora. Faz anos que a Série BHX 500 impressiona com velocidade e precisão em processamento e manuseio de peças. Cada furação é executada com uma precisão extrema. O mesmo vale para processamento de ranhuras e de fresagem. As peças são perfeitamente protegidas, mesmo em processamentos develocidades extremas. A possibilidade de processar duas peças ao mesmo tempo resulta em eficiência extrema e as diversas possibilidades de aplicação da máquina oferecem flexibilidade no mais alto nível. O Resultado: CNC-Extremo. Tecnologia de ponta coordenada que pode ser combinada.
Saiba mais em: www.homag.com
Índice
04
BHX 500 | BHX 500/D
06BHX 560 | BHX 560/D
08Modelo-3D
10
Tudo incluso – Hardware
12Tudo incluso – Software
13
Equipamentos adicionais – Opcionais
14Configuração
16Conexões possíveis
18HOMAG LifeCycleServices
19Dados técnicos
03 HOMAG BHX 500 ÍndiceBHX 500 | BHX 500/D – A flexibilidade não conhece limites
ATÉ 104 BROCAS DE FURAÇÃO podem oferecer processamentos precisos para qualquer área de aplicação. Escolha o opção
certa para sua aplicação entre a variedade inteligente de equipamentos disponíveis. Com o equipamento correspondente, até mesmo painéis acústicos podem ser produzidos profissionalmente e rapidamente. - Ex. 3400 furações em menos de 3 minutos. E quando é necessária uma furação horizontal ... não é problema para a BHX 500/D.
Através das ferramentas opcionais de inserção de cavilhas, a flexibilidade também é garantida em pequenos sistemas de produção em Lotes 1. A BHX 500/D tem uma ferramenta de inserção de cavilhas no lado esquerdo e direito da lateral do agregado.
COMO UM CAMALEÃO...
Nunca um centro de furação foi tão flexível em possibilidades de conexão - tanto faz se a alimentação é com robô, portal, do lado direito ou esquerdo, manual ou automática.
INCRIVELMENTE RÁPIDO...
Os até 130 m/min de velocidade de processamento asseguram a rápida conclusão das tarefas
TUDO SOB CONTROLE...
Duas pinças controladas por CNC asseguram uma fixação permanente e um posicionamento preciso das peças - em todas as velocidades
MANUSEIO FÁCIL...
Mesmo peças com espessuras de até 80 mm (2 x 40 mm) são fáceis de manusear
OS CICLOS SÃO PROTEGIDOS...
O controle de espessura e a medição do comprimento asseguram processos seguros
PRECISÃO EM PROFUNDIDADE...
O patenteado sistema de fixação do eixo assegura uma precisão permanente da profundidade de furação em todos os processamentos de furações
CONSTANTEMENTE NO NÍVEL TOP...
O sistema de guia linear fechado é protegido contra poeira, sujeira e portanto, de longa vida útil.
SUAVIDADE – ASSEGURA QUALIDADE...
O sistema de pressão suave fornece um colchão de ar protetor abaixo da peça e assim assegura um manuseio de peças de alta qualidade.
05 HOMAG BHX 500 BHX 500/D
PROCESSAMENTO COMPLETO...
O grupo para o processamento de 6 lados oferece o processamento completo das peças. Desta maneira, podem ser feitas fresagens, furações horizontais ou ainda corte de cantos com a serra...
COMO UM CAMALEÃO...
Nunca um centro de processamento foi tão flexível em possibilidades de conexão - tanto faz se a alimentação é com robô, portal, do lado direito ou esquerdo, manual ou automática.
BHX 560 | BHX 560/D –
Processamento de seis lados
06 HOMAG BHX 560 BHX 560/DINCRIVELMENTE RÁPIDO...
Os até 130 m/min de velocidade de processamento asseguram a rápida conclusão das tarefas
TUDO SOB CONTROLE...
Duas pinças controladas por CNC asseguram uma fixação permanente e um posicionamento preciso das peças - em todas as velocidades
MANUSEIO FÁCIL...
Mesmo peças com espessuras de até 80 mm (2 x 40 mm) são fáceis de manusear
OS CICLOS SÃO PROTEGIDOS...
O controle de espessura e a medição do comprimento asseguram processos seguros
PRECISÃO EM PROFUNDIDADE...
O patenteado sistema de fixação do eixo assegura uma precisão permanente da profundidade de furação em todos os processamentos de furações
CONSTANTEMENTE NO NÍVEL TOP...
O sistema de guia linear fechado é protegido contra poeira, sujeira e portanto, de longa vida útil.
SUAVIDADE – AUMENTA A QUALIDADE...
O sistema de pressão suave fornece um colchão de ar protetor abaixo da peça e assim assegura um manuseio de peças de alta qualidade.
1 2 3
Variante 1:
Grupo de furação, 3 mandris
Variante 2:
Serra de ranhura para fazer esquinas (0° / 90° / 180°)
Variante 3:
Grupo de fresagem, 2 mandris
Opcional: Grupos de inserção de cavilhas precisos
07 HOMAG BHX 560 BHX 560/D
1
2
3
Descubra as possibilidades...
PARA UMA ORIENTAÇÃO SEGUNDO A LÓGICA DA MÁQUINA DESTA SÉRIE foi ilustrado aqui,
em modelo 3D, um exemplo da BHX 560/D com um dispositivo de pré-posicionamento. 08 HOMAG BHX 500 Modelo-3D
3
4
1 Pré-posicionamento
2 Sistema de fixação dupla controlada por CNC
3 Grupo de inserção de cavilhas 4 Grupo para o processamento do
lado 6 (furar, fresar, cortar)
09 HOMAG BHX 500 Modelo-3D
Tudo incluso – Hardware
O padrão de hardware da Série BHX 500 eleva estas máquinas para um nível superior no que ser refere à alta qualidade, flexibilidade e performance. Precisão e repetição exata em todos os processamentos são asseguradas também nas velocidades mais elevadas.
Sistema de fixação controlado por CNC
·
Rápido e preciso - sem perda de tempo com setup·
Sistema de medição para comprimento da peça integrado·
Sistema de controle de espessuras de peças integrado·
Espessura da peça até 80 mm (2 x 40 mm)Sistema de fixação automática
·
Sistema patenteado·
Sempre com a profundidade de furação exata - independentemente do material·
Qualidade constante através da exatidão em repetições elevadasTBO-System©
·
O dispositivo de fixação abre no topo e na base - sem contato com a peças de trabalho·
Sem pontos de atritoMesa dividida com prensor
·
A parte frontal do prensor pode ser movida para cima e para baixo de modo a executar facilmente processamentos na linha zero.„O jeito mais fácil“
·
Se necessário, o operador tem um rápido e simples acesso aos grupos de processamento.·
As tarefas de limpeza e a manutenção são feitas com mais facilidadeSmooth-Pressure System©
·
Prensores e mesa criam um pequeno mas estável colchão de ar.·
Alimentação cuidadosa e ótima de peças de trabalho·
Consumo de ar controlado11 HOMAG BHX 500 Tudo incluso – Hardware
Mesa prensora Colchão de ar
Tudo incluso – powerTouch
O POWERTOUCH IDEALIZA A NOVA FILOSOFIA OPERACIONAL DO GRUPO HOMAG: PADRONIZADA, SIMPLES, ERGONÔMICA E EVOLUCIONÁRIA. O inovador conceito operacional touchscreen combina o design e as funções para
criar uma geração de sistema de controle completamente nova. No centro desta solução está um monitor com uma tela multi-touch ampla, na qual as funções da máquinas são controladas por toque direto. Toda a interface do usuário foi otimizada para a operação por toque e oferece uma grande quantidade de funções de ajuda e assistência para simplificar radicalmente o trabalho. Os elementos de controle padronizados e os módulos de software garantem que todas
as máquinas do HOMAG Group possam ser operadas da mesma forma. As operações somente se diferem em poucos detalhes específicos das máquinas. Com isto a operação de diferentes máquinas não apenas se torna mais fácil, mas também mais eficiente, já que o custo com treinamento e assistência técnica é significativamente reduzido.
powerControl com powerTouch
·
21,5“ Full-HD Multitouch-Display com tela ampla 16:9·
Interface de USB frontal·
Conexão ethernet 10/100 MbitwoodWOP
·
Software moderno baseado na plataforma Windows©·
Mais de 30.000 instalações no mundo todoRegistro de dados da máquina Basic
·
Registro e análise do estado da máquina através de contadores de tempos e ocorrênciaswoodWOP DXF Basic
·
Interface para a importação de arquivos CAD·
Base para a criação de programas woodWOPCom o equipamento adicional, feito especialmente sob medida para a série BHX 500, você pode otimizar ainda mais sua máquina...
Equipamentos adicionais – Opcionais
Pré-posicionamento
·
Automatiza rapidamente e facilmente o fluxo de processos·
Manuseio fácil através da guia de encosto·
Posicionamento seguro através do cilindro de fixaçãoSistema especial de armazenagem horizontal
·
Para alimentação e remoção manual de peças·
Capacidade de armazenamento mais alta em uma área relativamente pequenaAr-condicionado
·
Cabine de ar-condicionado·
Fornece temperaturas permanentemente constantes, mesmo em condições adversas - sistema de proteção contínuoConexão com código de barras
·
Leitor / Software de código de barras·
Suporta os códigos de barras: 1D – Código de linha | 2D – Dados em código matriz·
Cada peça é precisamente identificada para as próximas etapas de trabalho13 HOMAG BHX 500 Equipamentos adicionais – Opcionais
0025
0026
0034
Configuração e equipamento
PERTO DA PERFEIÇÃO! A VARIEDADE DE CONFIGURAÇÕES DOS EQUIPAMENTOS DE FURAÇÃO PARA A SÉRIE BHX500 OFERECE TODAS AS POSSIBILIDADES NECESSÁRIAS À SUA PRODUÇÃO.
Configuração 0025 | 36-mandris
·
2 x 36 mandris verticais·
2 x 8 mandris horizontais em X·
2 x 2 mandris horizontais em Y·
2 x serra de ranhura articulada (90°)·
2 x 6 kW ETP motor de fresaConfiguração 0026 | 23-mandris
·
2 x 23 mandris verticais·
2 x 4 mandris horizontais em X·
2 x 1 mandris horizontais em Y·
2 x serra de ranhura articulada (90°)·
2 x 6 kW ETP motor de fresaConfiguração 0034 | 38-mandris
·
2 x 38 mandris verticais·
2 x 8 mandris horizontais em X·
2 x 2 mandris horizontais em Y·
2 x serra de ranhura articulada (90°)·
2 x 6 kW ETP motor de fresa92
56
96
0033
0032
0037
Configuração 0032 | 41-mandris·
2 x 41 mandris verticais·
2 x 6 mandris horizontais em X·
2 x 2 mandris horizontais em Y·
2 x serra de ranhura articulada (90°)·
2 x 6 kW ETP motor de fresaConfiguração 0033 | 42-mandris
·
2 x 42 mandris verticais·
2 x 8 mandris horizontais em X·
2 x 2 mandris horizontais em Y·
2 x serra de ranhura articulada (90°)·
2 x 6 kW ETP motor de fresaConfiguração 0062 | 44-mandris
·
2 x 44 mandris verticais·
Especialmente para a produção de painéis acústicosConfiguração 0037 | 36-mandris
·
2 x 36 mandris verticais·
2 x 4 mandris horizontais em X·
2 x 2 mandris horizontais em Y·
2 x serra de ranhura articulada (90°)·
2 x 6 kW ETP motor de fresa98
104
88
84
15 HOMAG BHX 500 Configuração e equipamento
Descubra as possiblidades de conexão da BHX -
pelo menos uma é para você...
COMO UM CAMALEÃO, A SÉRIE BHX 500 SE AJUSTA HARMONIOSAMENTE AO SEU AMBIENTE. Aqui
estão algumas das nossas versões mais vendidas com base na nossa ampla gama de possibilidades de conexões. Todas as possibilidades, da alimentação manual à totalmente automática, estão disponíveis para você.
Exemplo A Exemplo B Exemplo C Exemplo D Exemplo E Exemplo F 17 HOMAG BHX 500 Conexões possíveis
ASSISTÊNCIA TÉCNICA EXCELENTE E CONSULTORIA PERSONALIZADA então inclusas na venda de nossas
máquinas. O nosso suporte técnico é feito com inovações em serviços e produtos que estão perfeitamente alinhados às suas necessidades. Com curtos tempos de reação e rápidas soluções para os clientes, nós lhe asseguramos uma alta disponibilidade e uma produção econômica - por toda vida útil de sua máquina.
HOMAG LifeCycleServices
Assistência remota
·
Suporte hotline com assistência técnica remota relacionada ao controle, mecânica e engenharia de processos. Assim os serviços locais podem ser reduzidos em 85.2%.·
Aplicações móveis, como por e.x. ServiceBoard, reduzem os custos através da ajuda rápida com diagnósticos por vídeo, mensagem de assistência online, e a loja online de peças de reposição.Peças de reposição
·
24h para identificação de peças, orçamentos e pedidos diretos através do www.eParts.de·
Disponibilidade local de peças no mundo todo através de empresas comerciais e de assistência técnica, assim como parceiros comerciais e de assistência técnica.·
Redução da inatividade graças à kits definidos de peças de reposição e de desgaste.Serviço de campo
·
Aumento da disponibilidade da máquina e da qualidade do produto graças aos profissionais técnicos certificados·
A verificação regular através damanutenção / inspeção, garante a mais alta qualidade de seus produtos
·
A alta disponibilidade de técnicosreduz os tempos de máquina parada ocasionados por imprevistos
1.200
funcionários de assistência técnica no mundo todo
85,2 %
menos assitência local devido ao sucesso do diagnóstico remoto
650
pedidos peças de reposição processados/dia
>150.000
máquinas documentadas eletronicamente em 28 idiomas no eParts
L
650 990 970 H1 H2S
W
Dados técnicos
DADOS TÉCNICOS HOMAG BHX 500 BHX 500 BHX 500/D BHX 560 BHX 560/D
Dimensões de alimentação de peças mm 2500 x 1300 2500 x 1300 2500 x 1300 2500 x 1300
Tamanho das peças de trabalho mm 2500 x 1000 2500 x 1000 2500 x 1000 2500 x 1000
Velocidade do deslocamento no eixo X-Y-Z m/min 138 - 80 - 50 138 - 80 - 50 138 - 80 - 50 138 - 80 - 50
Conexão de ar comprimido polegada 1 1x1 + 1x½ 1 1x1 + 1x½
Consumo pneumático bar 7 7 7 7
Bocais de aspiração mm 2x Ø 280 2x Ø 280 2x Ø 280 | 1x Ø 160 2x Ø 280 | 1x Ø 160
Desempenho da aspiração m³/h min. 2x 4450 min. 2x 4450 min. 2x 4450 min. 2x 4450
Conexão elétrica kW 19,5 19,5 23,5 23,5
Peso total da máquina kg aprox. 5500 aprox. 5700 aprox. 6000 aprox. 6200
DIMENSÕES BHX 500 BHX 500/D BHX 560 BHX 560/D L mm / Pol. 7300 / 287.4 8050 / 316.9 9250 / 364.2 9650 / 379.9 W mm / Pol. 3850 / 151.6 4750 / 187 3850 / 151.6 4750 / 187 H1 mm / Pol. 2100 / 82.7 2100 / 82.7 2100 / 82.7 2100 / 82.7 H2 mm / Pol. 2800 / 110.2 2800 / 110.2 2800 / 110.2 2800 / 110.2 S mm / Pol. 1000 x 800 / 39.4 x 31.5 1000 x 800 / 39.4 x 31.5 2000 x 600 / 78.7 x 23.6 2000 x 600 / 78.7 x 23.6 Medidas em mm 1 1 1 A posição do armário elétrico é de livre
escolha
19 HOMAG BHX 500 Dados técnicos
