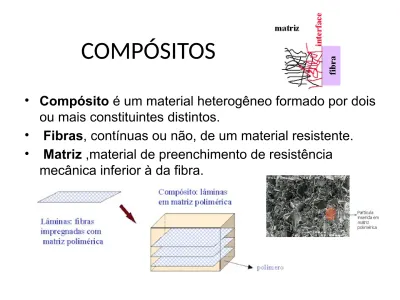

COMPÓSITOS
• Compósito é um material heterogêneo formado por dois ou mais constituintes distintos.
• Fibras, contínuas ou não, de um material resistente. • Matriz ,material de preenchimento de resistência
COMPÓSITOS
• A fibra é o elemento que confere ao compósito suas características mecânicas (rigidez; resistência à
ruptura).
• As fibras podem ser curtas de alguns centímetros que são injetadas no momento da moldagem da peça, ou longas e que são cortadas após a fabricação da peça. • Os tipos mais comuns de fibras são: de vidro, de
Matrizes
• As matrizes têm como função principal, transferir as solicitações mecânicas as fibras e protegê-las do ambiente externo.
• São contínuas, envolvem o outro constituinte. • As matrizes podem ser metálicas, poliméricas e
Fibras de vidro
• Os compósitos de matriz plástica reforçada com fibras de vidro apresentam as seguintes características
favoráveis:
• Elevada razão (quociente) entre resistência e peso; • Boa estabilidade dimensional;
• Boa resistência ao calor, à umidade e à corrosão; • Boas propriedades de isolamento elétrico;
APLICAÇÕES:FERRAGEM EM FIBRA DE VIDRO
FIBRA DE VIDRO
FIBRA DE VIDRO
FIBRA DE VIDRO
FIBRA DE VIDRO
FRIBRA ÓTICA
Compósitos Náuticos
Fibra de vidro “S-2 glass”
Lancha de corrida de 14 m Jet ski
Fibras de Carbono
• Compósitos poliméricos reforçados com fibras de carbono, por exemplo, de resina epóxi, são caracterizados pelo fato de apresentarem uma combinação de baixo peso,
resistência mecânica muito elevada e elevada rigidez (módulo de elasticidade).
• A fibra é o elemento que confere ao compósito suas
vantagens no uso dos compósitos:
• Leveza e facilidade de transporte: • Resistência química:
• Flexibilidade Arquitetônica; • Durabilidade;
• Fácil Manutenção;
• Resistência Mecânica; • Feito sob medida;
APLICAÇÕES DA FIBRA DE CARBONO
• Leveza e facilidade de transporte
Devido a sua levesa os compósitos são amplamente utilizados nos setores de aeronáutica, naval, automobilístico e outros
APLICAÇÕES DA FIBRA DE CARBONO
• Resistência química
Os compósitos apresentam excepcional inércia
química, o que permite sua utilização em uma
ampla gama de ambientes agressivos
APLICAÇÕES DA FIBRA DE CARBONO
• Flexibilidade Arquitetônica
Os compósitos tem uma grande vantagem sobre outros materiais estruturais, pois moldes com formas
complexas são facilmente adaptáveis aos processos em utilização.
APLICAÇÕES DA FIBRA DE CARBONO
• Resistência Mecânica
Devido às suas características e à variedade de
combinações que podem ser realizadas entre as resinas e os materiais de reforço, os compósitos apresentam
uma excelente resistência mecânica que possibilita a sua utilização em aplicações no setor de aeronáutica, naval, automobilístico e outras.
Capo BMW E46 M3 2001-2005 R$4.275,00
APLICAÇÕES DA FIBRA DE CARBONO
• Feito sob medida
Compósitos são sinônimos de produtos feitos sob medida.
• Decidir pela utilização de um compósito é ter à sua disposição a possibilidade de resolver seus problemas de engenharia com um produto feito sob medida, isto é, um produto fabricado na medida certa e exata de sua necessidade.
Lamborghin - motor 5.2 V10 570-4, 570 cv de potência, 999 kg, 300 km/h de velocidade máxima e US$ 3,4 milhões (aproximadamente R$ 6 milhões ainda sem levar em conta impostos brasileiros e taxas de importação
TITÂNIO
Propriedades e CaracterísticasO titânio é um metal bastante leve e
muito duro.
Peso específico: 4,5.
Símbolo: Ti.
Número atômico: 22
Massa atômica: 47,9.
Foi descoberto em 1791 por W. Gregor em pesquisas com a areia magnética. Mais tarde M. H. Klaproth o encontrou no rutilo e em 1825 foi isolado por
>> TITÂNIO
• Não é encontrado em forma elementar mas sim ligado a
outros metais e substâncias e nessa forma está amplamente distribuído na natureza. Seus minerais importantes são o rutilo e o anatase.
• Não é facilmente atacado pelos ácidos e com o ácido nítrico
>> TITÂNIO
Há alguns anos, devido ao grande espectro de cores que possibilita, começou a ser empregado em vários tipos de objetos. É um metal que não pode ser facilmente soldado pois seu ponto de solda está entre 1.600 e 1.800ºC. A
indústria utiliza-se de gás argônio e maçarico de tungstênio para soldá-lo. Logo, em alguns tipos de peças sua solda é inviável. Sua fixação costuma ser feita através de cravação, garras, rebites, parafusos, etc.
>> TITÂNIO
É um material de difícil modelagem, mas pode-se
conseguir uma certa deformação.
A coloração do titânio pode ser feita de duas formas:
• Por aquecimento (mais difícil de controlar) • Por processo eletroquímico
>> TITÂNIO
O "surgimento" de cores na superfície do titânio ocorre devido à formação de uma certa espessura de óxidos sobre o mesmo. Na verdade as cores não estão presentes nos
óxidos, elas resultam do fenômeno "Interferência Ótica".
>> TITÂNIO
SURGIMENTO DE CORES NO TITÂNIO
Existem duas superfícies paralelas, a de óxido e a do
metal. A camada de óxido tem transparência variável
conforme sua espessura. A luz incide sobre a
superfície atravessando a camada de óxido e atingindo
a face refletiva do metal. A luz é desviada de volta à
superfície passando pela camada de óxido novamente.
As diferenças na espessura nessa camada causam
cores diferentes aos olhos do espectador.
>> TITÂNIO
>> TITÂNIO
PROPRIEDADES:
- No estado puro, é um metal brilhante, leve, de boa resistência mecânica e excelente resistência à corrosão. É dúctil, se livre de oxigênio. É um dos poucos elementos que queimam no nitrogênio.
- É resistente aos ácidos clorídrico e sulfúrico diluído, à maioria dos ácidos
orgânicos, a gases e soluções contendo cloro. É considerado um metal inerte. Em muitas aplicações, em especial na presença de cloro, a resistência à corrosão é superior à resistência dos aços inoxidáveis.
- A resistência mecânica é comparável à do aço, com um peso 45% menor. É 60% mais pesado que o alumínio mas com o dobro da resistência.
>> TITÂNIO
APLICAÇÕES:
A elevada resistência à corrosão é fator decisivo para emprego em uma variedade de equipamentos industriais.
• Componente importante de ligas com alumínio, molibdênio,
manganês, ferro e outros metais. Ligas de titânio são leves e suportam altas temperaturas e, por isso, são empregadas em aviões, mísseis, naves
espaciais.
• Dióxido de titânio é extensivamente usado em tintas, pelo alto poder de fixação.
• Eixos de hélices e outras aplicações, onde a resistência á corrosão à água do mar é necessária.
>> TITÂNIO
APLICAÇÕES:
Em termos genéricos, pode-se dizer que o titânio metal e várias de suas ligas apresentam a benéfica combinação de alta resistência mecânica e térmica, alta resistência à corrosão e baixa massa específica e, portanto, usados em aplicações críticas, nas quais o conjunto dessas propriedades é importante.
Tetracloreto de titânio é usado para fabricar vidros iridescentes (as cores mudam de acordo com o ângulo de visão). Produz também intensa
fumaça no ar e é usado para cenas de efeito (não é inofensivo. A fumaça se dá pela reação com a umidade do ar TiCl4 + 2H2O → TiO2 + 4HCl). Titânio e ligas são usadas em próteses ósseas, implantes dentários. Também em instrumentos cirúrgicos.
Naves/Estações Espaciais
