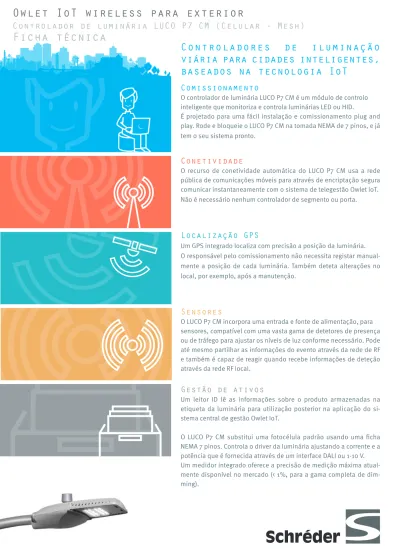

Controladores de iluminação
viária para cidades inteligentes,
baseados na tecnologia IoT
Comissionamento
O controlador de luminária LUCO P7 CM é um módulo de controlo inteligente que monitoriza e controla luminárias LED ou HID.
É projetado para uma fácil instalação e comissionamento plug and play. Rode e bloqueie o LUCO P7 CM na tomada NEMA de 7 pinos, e já tem o seu sistema pronto.
Conetividade
O recurso de conetividade automática do LUCO P7 CM usa a rede pública de comunicações móveis para através de encriptação segura comunicar instantaneamente com o sistema de telegestão Owlet IoT. Não é necessário nenhum controlador de segmento ou porta.
Localização GPS
Um GPS integrado localiza com precisão a posição da luminária. O responsável pelo comissionamento não necessita registar manual-mente a posição de cada luminária. Também deteta alterações no local, por exemplo, após a manutenção.
Sensores
O LUCO P7 CM incorpora uma entrada e fonte de alimentação, para sensores, compatível com uma vasta gama de detetores de presença ou de tráfego para ajustar os níveis de luz conforme necessário. Pode até mesmo partilhar as informações do evento através da rede de RF e também é capaz de reagir quando recebe informações de deteção através da rede RF local.
Gestão de ativos
Um leitor ID lê as informações sobre o produto armazenadas na etiqueta da luminária para utilização posterior na aplicação do si-stema central de gestão Owlet IoT.
O LUCO P7 CM substitui uma fotocélula padrão usando uma ficha NEMA 7 pinos. Controla o driver da luminária ajustando a corrente e a
Owlet IoT wireless para exterior
Controlador de luminária LUCO P7 CM (Celular - Mesh)
Aplicacções
O LUCO P7 CM controla os drivers LED como mostrado nos diagra-mas abaixo. É projetado para substituir uma fotocélula NEMA padrão (numa ficha de 7 pinos) para uso em iluminação exterior, urbana e viária.
Aspetos gerais da operação
O LUCO P7 CM é projetado para um comissionamento plug-and-play com conetividade instantânea na infra-estrutura wireless existente, sem necessidade de portas ou qualquer estrutura de hardware adi-cional.
Cada controlador pode comunicar de duas formas independentes: móvel e RF, proporcionando uma conetividade instantânea, estável, confiável e flexível.
A comunicação entre os equipamentos de iluminação, por exemplo, a troca de informações dos sensores, é feita de forma rápida através de uma rede de malha RF formada automaticamente com base numa estrutura IPv6, na qual um controlador também atua como um módulo router para os controladores próximos através do sistema de
telegestão Owlet IoT.
Owlet IoT wireless para exterior
Controlador de luminária LUCO P7 CM (Celular - Mesh)
Ficha técnica
Controlador de
luminária LUCO P7 CM
Bloqueio de torque NEMA ANSI C 136.10/41 89.2 mm / 3.51“
58.70 mm / 2.31“
Supervisão
O controlador é capaz de detetar, monitorizar e reportar ao longo do tempo os seguintes parâmetros:
• Horas do nascer e pôr do sol (com relógio astronómico, usando um calendário preciso de GPS)
• Nível de luz ambiente (usando um sensor fotoeléctrico) • Localização GPS
• Horas acumuladas que cada luminária permanece ligada • Consumo acumulado de energia (kWh)
• Estado do controlador (tempo de operação e offline) • Códigos de erro ou aviso
• Estado da luminária (ligado, desligado, dimado, código de erro ou aviso)
• Tensão de entrada (volts) quando acesa • Corrente de entrada (amperes) quando acesa • Potência de entrada (watts) quando acesa • Fator de potência de entrada quando acesa • Tempo acumulado em operação (minutos) • Temperatura (com sensor integrado)
Controlo programado e adaptável
O LUCO P7 CM recebe os comandos de entrada (comandos do grupo, comando manual ou deteção de eventos) do sistema de telegestão central, dos controladores de rede nas proximidades ou de qualquer sensor conetado reagindo em conformidade para adaptar o fluxo da luminária utilizando o seu interface 1-10 V ou DALI (ligado, desligado, 0-100%). Se um sensor é ligado, o LUCO P7 CM partilha as informações do evento através da rede RF.
À prova de falhas
Se houver uma interrupção na comunicação, o LUCO P7 CM retornará para controlo diário em tempo real com base nas condições de luz ambiente tendo sempre por base o relógio astronómico.
Economia de energia
O firmware do LUCO incorpora dois algoritmos de economia de energia: I. Constant Lumen Output (CLO, saída de fluxo constante), que compensa a depreciação do fluxo luminoso ao longo do tempo de acordo com o fator de manutenção do conjunto LED/lâmpada/luminária.
II. Virtual Power Output (VPO, potência virtual), que reduz a potência da luminária e a emissão de fluxo para corresponder ao nível real de iluminação necessário.
Supervisão
O controlador é capaz de detetar, monitorizar e reportar ao longo do tempo os seguintes parâmetros:
Owlet IoT wireless para exterior
Controlador de luminária LUCO P7 CM (Celular - Mesh)
Informação de montagem
O LUCO P7 CM está desenhado para ser instalado na parte superior de a luminária usando a ficha NEMA ANSI C136.10 e C136.41 com bloqueio por torção.
Owlet IoT wireless para exterior
Controlador de luminária LUCO P7 CM (Celular - Mesh)
Ficha técnica
Instalação reservada a técnicos qualificados
Corpo
Material PC, resistente aos raios UV Cor Cinza claro translúcido RAL 7042 Classe de proteção IP 66(já instalado para o controlador só em
combinação com TE PN: 2213362) Radiofrequência
Protocolo IPv6
Banda de frequências 2,4 GHz ( 2.400,0…2.483,5 MHz) Ligações elétricas
Tensão da rede eléctrica 110-277 V c.a. ±10% Frequência da rede eléctrica 50/60 Hz ± 5% Corrente máxima 5 A
Potência máxima a 5A
600 VA a 120 V, 1,2 kVA a 240 V, 1,38 kVA a 277 V Fusível externo necessário ≤ 10 A
Consumo de potência
Potência em stand-by < 1,0 W Potência em operação < 2,7 W Precisão do medidor de potência
integrado 1% ou superior(regulação entre 0% e 100%)
Interface de saída DALI
Interface DALI segundo IEC62386 partes 101, 102, 201, 203, 207 Capacidade de carga 8 controladores DALI
Proteção A interface é protegida contra curto-circuitos Tensão DALI 12,0 a 20,5 V c.c.
Corrente de alimentação DALI 16mA max. Condições de funcionamento Temperatura ambiente (ta) -40 °C a +65 °C -40 °F a 149 °F Humidade relativa Entre 10% e 90%
Normas e legislação Homologações
Diretiva R&TTE 1999/5/CE Directiva CEM 2004/108/CE
Directiva de baixa tensão 2006/95/CE Directiva RoHS 2002/95/CE
CEM EN 301 489-1 V1.9.2:2011-09 EN 301 489-3 V1.6.1:2013-08 EN 301 489-7 V1.3.1:2005-11 EN 301 489-17 V2.2.1:2012-09 EN 301 489-24 V1.5.1:2010-10 FCC/IC parte 15B, ICES-003 (ANSI/IEEE C63.4:2014)
Móvel
EN 301 511 V9.0.2:2003-03 EN 301 908-1 V7.1.1 2015-03
FCC/IC RSS-132, edição 3, janeiro 2013 FCC/IC RSS-133, edição 6, janeiro 2013 FCC/IC RSS-139, edição 3, julho 2015 FCC/IC RSS-247, edição 1, maio 2015 FCC/IC 47 CFR parte 22 subparte H FCC/IC 47 CFR parte 24 subparte E FCC/IC 47 CFR parte 27 subparte C Rádio EN 300 328 V1.9.1:2015-02EN 300 440-2 V1.4.1:2010-08
FCC/IC 47 CFR parte 15 subparte C §15.247; GPS EN 300 330-2 V1.6.1:2015-03
RF-ID FCC/IC 47 CFR parte 15 subparte C §15.225 FCC/IC RSS-210, edição 8, dezembro 2010 + mo-dificação 1, fevereiro 2015 Segurança IEC 61347-1 :2008+A1:2011+A2:2013 IEC 61347-2-11 EN 60950-22:2006+AC:2008 EN 60529:1991+A1:2000+AC:1993+A2:2013 EN 62311:2008 UL 773 (E359906) C22.2 N.º 182.2-M1987 CSA C22.2 N.º 205-12
FCC/IC 47 CFR parte 2 subparte J §2.1091 FCC/IC RSS-102, edição 5, março 2015 Conetor ANSI C136.41, ANSI C136.10
Acendimento automático do LUCO
P7 CM
Graças ao seu módulo GPS móvel integrado, o LUCO P7 CM suporta o acendimento e conetividade automática. Os controladores Owlet com GPS serão importados e localizados automaticamente no sistema de telegestão Owlet IoT.
Alimentação do sensor 12 V c.c. ± 0,5 V, 2 mA máx.
