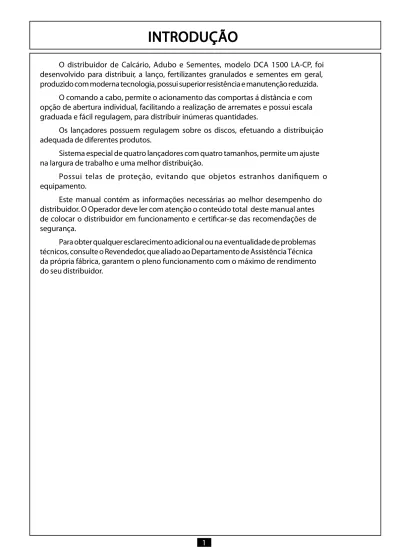

AO PROPRIETÁRIO. Informações Gerais

(1)

O distribuidor de Calcário, Adubo e Sementes, modelo DCA 1500 LA-CP, foi desenvolvido para distribuir, a lanço, fertilizantes granulados e sementes em geral, produzido com moderna tecnologia, possui superior resistência e manutenção reduzida.

O comando a cabo, permite o acionamento das comportas á distância e com opção de abertura individual, facilitando a realização de arremates e possui escala graduada e fácil regulagem, para distribuir inúmeras quantidades.

Os lançadores possuem regulagem sobre os discos, efetuando a distribuição adequada de diferentes produtos.

Sistema especial de quatro lançadores com quatro tamanhos, permite um ajuste na largura de trabalho e uma melhor distribuição.

Possui telas de proteção, evitando que objetos estranhos danifiquem o equipamento.

Este manual contém as informações necessárias ao melhor desempenho do distribuidor. O Operador deve ler com atenção o conteúdo total deste manual antes de colocar o distribuidor em funcionamento e certificar-se das recomendações de segurança.

Para obter qualquer esclarecimento adicional ou na eventualidade de problemas técnicos, consulte o Revendedor, que aliado ao Departamento de Assistência Técnica da própria fábrica, garantem o pleno funcionamento com o máximo de rendimento do seu distribuidor.

INTRODUÇÃO

(2)

ÍNDICE

AO PROPRIETÁRIO ... 3 AO OPERADOR ... 4 a 6 ESPECIFICAÇÕES TÉCNICAS ... 7 COMPONENTES ... 8 PREPARAÇÃO PARA O TRABALHO ... 9 a 14 Acoplamento ao trator ...9 e 10 Ajuste de Altura e Nivelamento Horizontal ... 11 Acoplamento do Cardan na TDP ...12 e 13 Deslocamento da Barra de Tração ... 13 Posicionamento e Fixação do Comando no Trator ... 14 Sistema de Acionamento de Fluxo ... 14 REGULAGENS E OPERAÇÕES ... 15 a 34 Velocidade do Trator ... 15 Rotação da Tomada de Potência ... 15 Regulagem dos Lançadores ... 16 Definição da Largura Útil do Trabalho ...16 e 17 Marcação das Passadas no Terreno ... 17 Arremates ... 18 Procedimento e Cálculo de Vazão com a Máquina Parada ... 19 e 20 Procedimento e Cálculo para Regulagem de Vazão ... 21 Tabelas de Distribuição ... 22 a 32 Identificação de Possíveis Problemas e suas Soluções ... 33 OPERAÇÔES - Pontos Importantes ... 34 MANUTENÇÃO ... 35 a 38

(3)

AO PROPRIETÁRIO

Importante: - APENAS PESSOAS QUE POSSUEM O COMPLETO CONHECIMENTO DO TRATOR E DOS IMPLEMENTOS DEVEM EFETUAR O TRANSPORTE E A OPERAÇÃO DOS MESMOS.

- A MARCHESAN NÃO SE RESPONSABILIZA POR QUAISQUER DANOS CAUSADOS POR ACIDENTES ORIUNDOS NO TRANSPORTE, NA UTILIZAÇÃO OU NO ARMAZENAMENTO INCORRETOS OU INDEVIDOS DOS SEUS PRODUTOS, SEJA POR NEGLIGÊNCIA E/OU INEXPERIÊNCIA DE QUALQUER PESSOA.

- A MARCHESAN NÃO SE RESPONSABILIZA POR DANOS PROVOCADOS EM SITUAÇÕES IMPREVISÍVEIS OU ALHEIAS AO USO NORMAL DOS EQUIPAMENTOS

Informações Gerais

As indicações de LADO DIREITO E LADO ESQUERDO são feitas observando o distribuidor por trás.

Para solicitar peças ou os serviços de assistência técnica é necessário fornecer os dados constantes da plaqueta de identificação, a qual se localiza no chassi da máquina.

A aquisição de qualquer produto Tatu confere ao primeiro comprador os seguintes direitos:

- Certificado de garantia; - Manual de instruções e a

- Entrega técnica, prestada pela revenda.

- Cabe ao proprietário no entanto verificar as condições do produto no ato do recebimento e ter conhecimento dos termos de garantia.

- Atenção especial deve ser dada às recomendações de segurança e aos cuidados de operação e manutenção do produto.

- As instruções aqui contidas indicam o melhor uso e permitem obter o máximo rendimento, aumentando a vida útil deste produto.

- Este manual deve ser encaminhado aos Srs. Operadores e pessoal de manutenção.

(4)

AO OPERADOR

Trabalhe com Segurança

O Distribuidor de Calcário, Adubo e Sementes, é de fácil operação, exigindo no entanto os cuidados básicos e indispensáveis ao seu manuseio.

Tenha sempre em mente que SEGURANÇA exige ATENÇÃO CONSTANTE, OBSERVAÇÃO E PRUDÊNCIA; durante o trabalho, transporte, manutenção e armazenamento do distribuidor.

Sr. Usuário! Respeitemos a ecologia.

O despejo incontrolado de lixo prejudica nosso meio

ambiente.

Derramar no solo óleo, combustíveis, filtros, baterias, etc. afeta diretamente a ecologia, chegando estes lixos até as camadas subterrâneas. Informe-se sobre a forma correta de entregar estes elementos contaminantes a quem possa reciclar ou reutilizá-los.

Cuidado com o meio ambiente

- OS ASPECTOS DE SEGURANÇA DEVEM SER ATENTAMENTE OBSERVADOS PARA EVITAR ACIDENTES.

- ESTE SÍMBOLO É UM A L E R T A UTILIZADO PARA PREVENÇÃO CONTRA ACIDENTES. AS INSTRUÇÕES ACOMPANHADAS DESTE SÍMBOLO REFEREM-SE À REFEREM-SEGURANÇA DO OPERADOR OU DE TERCEIROS, DEVENDO REFEREM-SEREM LIDAS E ATENTAMENTE OBSERVADAS.

(5)

AO OPERADOR

Não verifique vazamentos no circuito hidráulico com as mãos, a alta pressão pode provocar grave lesão. Ter cuidado especial ao circular em declives. Perigo de capotar. Impedir que produtos químicos ( f e r t i l i z a n t e s , sementes tratadas, etc) entre em contato com a pele ou com as roupas.

Nunca tente fazer as regulagens ou serviços de manutenção com a máquina em movimento. Mantenha os lugares de acesso e de trabalho limpos e livres de óleo, graxa, etc. Perigo de acidente.

Não transporte pessoas se não houver banco adicional para este fim. Tenha precaução quando circular debaixo de cabos elétricos de alta tensão. Durante o trabalho utilize sempre calçados de segurança. Utilize sempre as travas para efetuar o transporte dos equipamentos. Não transite em rodovias ou e s t r a d a s p a v i m e n t a d a s . Nas curvas fechadas evite que as rodas do trator toquem o cabeçalho.

(6)

AO OPERADOR

- Durante o trabalho ou transporte é permitido somente a permanência do Operador no trator.

- Não permita que crianças brinquem próximo ou sobre o distribuidor, esteja em operação, transporte ou armazenado.

- Tenha o completo conhecimento do terreno antes de iniciar o trabalho. Faça a demarcação de locais perigosos ou de obstáculos.

- Utilize velocidade adequada com as condições do terreno ou dos caminhos a percorrer.

- Utilize equipamentos de proteção individual.

- Utilize roupas e calçados adequados. Evite roupas largas ou presas ao corpo, que podem se enroscar nas partes móveis.

- Nunca opere sem os dispositivos de proteção da máquina. - Tenha cuidado ao efetuar o engate ao trator.

- Verifique com atenção a largura de transporte em locais estreitos.

- Toda vez que desengatar o distribuidor, na lavoura ou galpão, faça-o em local plano e firme. Certifique-se que o mesmo esteja devidamente apoiado. - Veja recomendações gerais de segurança na contra-capa deste Manual.

Transporte sobre Caminhão/Carreta

O transporte por longa distância deve ser feito sobre caminhão, carreta, etc..., seguindo estas instruções de segurança:

- Use rampas adequadas para carregar e descarregar a máquina. Não efetue carregamento em barrancos, pois pode ocorrer acidentes graves. - Em caso de carregamento com guincho utilize os pontos adequados para

içamento.

- Calce adequadamente o distribuidor.

- Utilize amarras (cabos, correntes, cordas, etc...), em quantidade suficiente para imobilizar o distribuidor durante o transporte.

- Verifique as condições da carga após os primeiros 8 a 10 quilômetros de viagem, depois, a cada 80 a 100 quilômetros verifique se as amarras não

(7)

ESPECIFICAÇÕES TÉCNICAS

Capacidade Volumétrica / carga : ... 1,10 m³ / 1200 kg Largura de Distribuição: ... até 32 metros

Engate:... Sistema Hidráulico nos 03 pontos do trator cat.II Rotação (TDP trator): ... 540 rpm

Comprimento: ... 1,30 m Largura: ... 2,11 m Altura: ... 1,30 m Peso: ... 315 Kg Potência mínima requerida do trator: ... 50 cv

Atenção: - ANTES DO FUNCIONAMENTO DO DISTRIBUIDOR OBSERVE O SEGUINTE: - VERIFIQUE SE O RESERVATÓRIO ESTÁ LIMPO, SEM OBJETOS ESTRANHOS

NO SEU INTERIOR.

- VERIFIQUE O NÍVEL DO ÓLEO DAS CAIXAS DE TRANSMISSÃO. PARA ISSO COLOQUE O IMPLEMENTO EM LOCAL PLANO HORIZONTAL E RETIRE OS BUJÕES (A) PARA VERIFICAÇÃO DE ÓLEO. AS CAIXAS DEVEM ESTAR COM ÓLEO ATÉ A ALTURA DO BUJÃO OU ATÉ O LIMITE MÍNIMO DE 300 ML NAS CAIXAS LATERAIS E 600 ML NA CAIXA CENTRAL.

- USE SOMENTE ÓLEO SAE 90 EP.

A

_A

(8)

COMPONENTES

01 - Reservatório 02 - Chassi 03 - Caixa Transmissão 04 - Discos Distribuição 05 - Lançadores 06 - Mexedores 07 - Sistema Dosador 08 - Cardan 09 - Tela de Proteção 10 - Funil Protetor

11 - Duplo Comando Manual

01

08

02

07

04

05

03

11

(9)

PREP

PREPARAÇÃO P

ARAÇÃO P

ARAÇÃO PARA O TRABALHO

ARA O TRABALHO

Preparo do Trator

Se necessário, utilize contrapesos na dianteira do trator.

Acoplamento ao Trator

Para o acoplamento escolha um local o mais plano possível.

Venha em marcha-a-ré lentamente ao encontro do distribuidor e esteja preparodo para aplicar os freios. Ao se aproximar utilize a alavanca para controle da posição do hidráulico, deixando o braço inferior esquerdo no mesmo nível do pino de engate do distribuidor.

1º) Engate o braço inferior esquerdo e coloque o contrapino de trava. 2º) Engate o braço superior (3º ponto) e coloque o contrapino de trava.

3º) Finalmente engate o braço inferior direito que possui movimentos de subida e descida através da manivela niveladora. Neste momento a rosca extensora do 3º ponto do braço superior do trator pode ser utilizada para aproximar ou afastar o distribuidor, facilitando o engate do mesmo.

Engate Superior 3º Ponto

(10)

PREP

PREPARAÇÃO P

ARAÇÃO P

ARAÇÃO PARA O TRABALHO

ARA O TRABALHO

Para um perfeito acoplamento, o distribuidor deve estar centralizado com o trator, o que é feito da seguinte maneira:

- Alinhe o engate frontal do distribuidor com o terceiro ponto do trator. - Levante toalmente o distribuidor.

- Verifique se as distâncias entre os braços inferiores e os pneus são iguais dos dois lados (medida "A" da figura abaixo), devendo os mesmos estarem nivelados.

Nota: NUNCA AJUSTE OS BRAÇOS INFERIORES DO HIDRÁULICO COM O DISTRIBUIDOR ABAIXADO.

(11)

Ajuste de Altura e Nivelamento Horizontal

O ajuste de trabalho do DCA1500 LA-CP é determinado tomando-se como referência a altura entre o solo e os discos distribuidores que é de 80 cm.

Uma vez definida a altura de trabalho dos discos distribuidores, faça o ajuste de maneira que olhando de lado e por trás o implemento esteja em posição horizontal e centralizado com o trator, mantendo a altura de 80 cm dos discos distribuidores em relação ao solo.

PREP

PREPARAÇÃO P

ARAÇÃO P

ARAÇÃO PARA O TRABALHO

ARA O TRABALHO

80 cm

(12)

Acoplamento do Cardan na Tomada de Potência

Antes de iniciar as operações deve-se verificar o comprimento do cardan, em função do trator, bem como a sua montagem correta.

- Com o distribuidor devidamente engatado ao trator, mas sem o cardan,

movimente o hidráulico até encontrar a distância mínima (A) entre a tomada de potência e o distribuidor.

- Retire a "fêmea" do cardan e acople-a na TDP.

- Em seguida posicione a mesma por cima do "macho", como se estivesse acoplada e verifique as dimensões.

- Se necessário corte partes iguais do "macho" e da "fêmea", bem como das proteções.

PREP

PREPARAÇÃO P

ARAÇÃO P

ARAÇÃO PARA O TRABALHO

ARAÇÃO P

ARA O TRABALHO

- Toda vez que trocar de trator, verifique novamente o comprimento do cardan. - As correntes das capas de proteção devem ser fixados no distribuidor e no trator,

de modo que não se soltem durante o trabalho.

Obs.: - É NECESSÁRIO DAR ACABAMENTO NAS PARTES CORTADAS (MACHO/FÊMEA), PARA ISTO UTILIZE UMA LIMA. EM SEGUIDA RETIRE AS LIMALHAS E LUBRIFIQUE O MACHO COM UMA FINA CAMADA DE GRAXA.

A

5 a 7 c

m

(13)

PREP

PREPARAÇÃO P

ARAÇÃO P

ARAÇÃO PARA O TRABALHO

ARAÇÃO P

ARA O TRABALHO

A montagem correta do cardan é como mostra a figura abaixo. Observe a disposição dos garfos das cruzetas, devendo ter precaução ao desmontar. A montagem errada provoca vibração excessiva, prejudicial à transmissão.

Certo

Errado

Deslocamento da Barra de Tração

A barra de tração do trator deve ser deslocada para o lado a fim de deixar espaço livre para o cardan, quando abaixar o implemento.

(14)

PREP

PREPARAÇÃO P

ARAÇÃO P

ARAÇÃO PARA O TRABALHO

ARAÇÃO P

ARA O TRABALHO

Sistema de Acionamento de Fluxo

O acionamento do sistema é feito através de duplo comando manual e a regulagem de abertura por fusos e porcas em nylon injetadas que permitem uma regulagem fina de vazão e aplicação de apenas um lado quando necessário para fazer os arremates.

Posicionamento e Fixação do Comando no Trator

O duplo comando manual é usado para a abertura e fechamento das comportas devem ser fixados no trator numa posição confortável para o tratorista. Geralmente o suporte é fixado sobre o pára-lama direito do trator.

Obs.: PARA QUE OS CABOS PERMITAM QUE O IMPLEMENTO POSSA SER BAIXADO ATÉ O SOLO SEM QUE HAJA ESTIRAMENTO TOTAL OU EXCESSIVO DOS MESMOS.

Ma

is va

zão

Me

nos

_vazã

o

(15)

REGULAGENS E OPERAÇÕES

Velocidade do Trator

A velocidade de trabalho deve ser determinada em função das condições do terreno.

Quanto mais plano e uniforme o terreno mais velocidade pode ser adotada na operação.

A escolha da velocidade influi na rotação da tomada de potência. Por isso você deve ajustar a marcha e rotação do motor de tal maneira que a rotação de 540 rpm na tomada de potência seja sempre mantida.

Para definir velocidade, marcha, rotação do motor e da tomada de potência, consulte o manual de instruções do trator.

Rotação na Tomada de Potência

Para que a aplicação do produto seja correta é necessário que a rotação seja mantida constante a 540 rpm durante o trabalho. O trator normalmente dispõe de contagiros para ajustar a rotação. Caso haja dúvidas consulte o manual de instruções do trator ou confira a rotação utilizando um tacômetro.

0 0 0 00 0 5 10 15 20 25 RPM X 100 TDP 540 RPM 0 0

(16)

REGULAGENS E OPERAÇÕES

Regulagem dos Lançadores

O DCA 1500 LA-CP possui 2 discos distribuidores com lançadores de 260 mm e 210 mm, que segue já montado na máquina e lançadores de 240 mm e 310 mm que vão dentro da caixa de componentes, podem ser combinadas em pares em cada disco. Cada lançador tem 4 opções de montagem no disco, os quais permitem avançar ou atrasar o lançador. Este recurso é necessário para corrigir eventuais variações no perfil de distribuição. Para facilitar esta regulagem consulte as tabelas de aplicação, onde você vai encontrar a regulagem básica para os fertilizantes e sementes mais utilizados.

A figura abaixo mostra o sentido do giro dos discos e as opções de montagem dos lançadores. Observe a ordem de montagem. Os lançadores curtos e longos devem ser montados intercalados no disco e, também, em relação ao outro disco.

Sentido de Rotação

Sentido de

Deslocamento

Po

siç

ã

o

F

1 Po

siç

ã

o

F

2 Po

siç

ã

o

F

3 Po

siç

ã

o

F

4 Po

siç

ã

o

F

3 Po

siç

ã

o

F

2 Po

siç

ã

o

F

4 Po

siç

ã

o

F

1 Lançador

_{210 mm}

Lançador

260 mm

Lançador

260 mm

Lançador

210 mm

(17)

A faixa de sobreposição deve ter uma largura tal que a concentração de produto nesta área fique igual ao restante da faixa de aplicação, proporcionando uma melhor distribuição.

Marcação das Passadas no Terreno

A largura efetiva de distribuição do DCA 1500 LA-CP é normalmente superior a 12 m o que irá dificultar a visualização entre as passadas. Para isso, é aconselhável fazer uma demarcação com estacas no terreno indicando o espaçamento definido, e assim, obter uma melhor distribuição.

REGULAGENS E OPERAÇÕES

"X"

Distância entre passadas

Sobreposição

(18)

REGULAGENS E OPERAÇÕES

Arremates

Ao concluir a distribuição em uma área normalmente ocorre a necessidade de fazer o arremate final da área tendo que aplicar numa faixa menor que a largura efetiva de trabalho.

Para facilitar a execução deste arremate, o DCA 1500 LA-CP possui comando de acionamento independente, bastando para isso, que seja acionado apenas um lado do comando.

Sobreposição

(19)

REGULAGENS E OPERAÇÕES

Procedimento e Cálculo para Regulagem de Vazão com a

Máquina Parada (Procedimento Recomendado)

Para facilitar a regulagem do DCA 1500 LA-CP, utilize as tabelas existentes neste manual. Nelas você encontrará os fertilizantes e sementes mais usados, porém, pode ocorrer a necessidade de ajustes na vazão, em função das diferentes fórmulas, granulometrias e densidades dos produtos usados em relação aos das tabelas.

Com o DCA 1500 LA-CP acoplado ao trator, siga os seguintes passos:

1 - Retire os mexedores (A).

2 - Retire os discos de distribuição; (Ver na página 38, como retirar os discos) 3 - Monte os mexedores (A) novamente sem os discos; (Ver figura abaixo). 4 - Abasteça a máquina com meia carga;

5 - Faça o nivelamento do DCA 1500 LA-CP; (Continua na página seguinte).

(20)

Ma

is va

zão

Me

nos

_vazã

o

Batedor de

Regulagem

Posição p/

leitura

REGULAGENS E OPERAÇÕES

6 - Busque na tabela de aplicação do produto que será utilizado, a abertura na escala correspondente à taxa de aplicação desejada e faça o ajuste da mesma. Tome nota da vazão, relacionada na coluna ao lado da indicação da abertura na escala, na tabela;

7 - A vazão descrita na tabela corresponde ao total de produto que deve sair nos dois lados do distribuidor, em um minuto de funcionamento;

8 - Coloque em funcionamento o distribuidor, com 540 rpm na tomada de potência do trator;

9 - Abra a saída do produto dos dois lados simultaneamente no cabo de comando;

10 - Deixe sair o produto por exatamente um minuto;

11 - Colete o produto separando um lado do outro e pese individualmente. O total de produto deve coincidir com o valor descrito na tabela. Caso haja alguma diferença, faça o ajuste necessário e repita a operação;

12 - Caso haja diferença de vazão entre um lado e outro da máquina, ajuste o batedor do regulador, conforme ilustração da figura abaixo.

(21)

REGULAGENS E OPERAÇÕES

Procedimento e Cálculo para Regulagem de Vazão

Para facilitar a regulagem do DCA1500 LA-CP, utilize as tabelas existentes neste manual. Nelas você encontrará os fertilizantes e sementes mais usados, porém, pode ocorrer a necessidade de ajustes na vazão, em função das diferentes fórmulas, granulometrias e densidades dos produtos usados em relação ao das tabelas.

Para fazer o ajuste da vazão aplique a seguinte fórmula:

D = distância percorrida em metros

P = peso de produto colocado no reservatório (ex. 2 saco de 50kg) L = largura efetiva de trabalho

Q = quantidade de produto em kg/ha a ser aplicado

Exemplo: Queremos aplicar 200 kg/ha de uréia Rotação na tomada de potência: 540 rpm

Quantidade de uréia no reservatório: 100 kg. (Ex. 50 Kg em cada lado do distribuidor). Quantidade de uréia a ser aplicada: 200 kg/ha

Consultando a tabela da pág. 22, temos: Largura efetiva (útil) de trabalho: 22 m Regulagem de abertura nas escalas: n° 7,5 Velocidade de trabalho escolhida: 12 km/h

Posição dos lançadores: lançador 260 - F2 e o lançador 210 - F3, ver desenho pág 16. Com estas informações calculamos a distância a ser percorrida para consumir os 100 kg de uréia colocados no reservatório.

Se antes de completar 227 metros o produto foi consumido, devemos fechar proporcionalmente a abertura na escala e testar novamente. Se sobrou produto nos reservatórios, devemos abrir proporcionalmente a abertura na escala e repetir a operação até conseguir a vazão desejada.

Obs.: AS CONDIÇÕES LOCAIS PODEM RESULTAR EM VALORES UM POUCO DIFERENTE D = 100 x 10.000

200 x 22

D = 227 metros aproximadamente. D = P x 10.000

(22)

Uréia (45-00-00) 750 kg/m³ Ø2 mm

REGULAGENS E OPERAÇÕES

2,5 12,0 75 64 56 50 45 41 37,5 3,5 22,5 141 120 105 94 84 77 70 4,0 33,5 209 179 157 140 126 114 105 4,5 44,5 278 238 209 185 167 152 139 5,5 59,5 372 319 279 248 223 203 186 6,0 72,0 450 386 337 300 270 245 225 2,5 12,0 67 57 50 44 40 36 33 3,5 22,5 125 107 94 83 75 68 63 4,0 33,5 186 160 140 124 112 102 93 4,5 44,5 247 212 185 165 148 135 124 5,5 59,5 331 283 248 220 198 180 165 6,0 72,0 400 343 300 267 240 218 200 6,5 84,0 467 400 350 311 280 255 233 7,5 99,0 550 471 412 367 330 300 275 2,5 12,0 60 51 45 40 36 33 30 3,5 22,5 112 96 84 75 67 61 56 4,0 33,5 167 144 126 112 100 91 84 4,5 44,5 222 191 167 148 133 121 111 5,5 59,5 298 255 223 198 179 162 149 6,0 72,0 360 309 270 240 216 196 180 6,5 84,0 420 360 315 280 252 229 210 2,5 12,0 55 47 41 36 33 30 27 3,5 22,5 102 88 77 68 61 56 51 4,0 33,5 152 131 114 102 91 83 76 Abertura na Escala Vazão kg/min Velocidade do Trator km/h 6 7 8 9 10 11 12 Larg. Útil (m) 16 18 20

Posição dos Lançadores (mm)

310 260 240 210 R e tir a r La n ç a d o r F2 F3 F4 R e tir a r La n ç a d o r R e tir a r La n ç a d o r a d o r a d o r

(23)

REGULAGENS E OPERAÇÕES

Uréia (45-00-00) 750kg/m³ Ø2 mm

2,5 12 50 43 38 33 30 27 25 3,5 22,5 94 80 70 63 56 51 47 4,0 33,5 140 120 105 93 84 76 70 4,5 44,5 185 159 139 124 111 101 93 5,5 59,5 248 213 186 165 149 135 124 6,0 72 300 275 225 200 180 164 150 2,5 12 46 40 35 31 28 25 23 3,5 22,5 87 74 65 58 52 47 43 4,0 33,5 129 110 97 86 77 70 64 4,5 44,5 171 148 128 114 103 93 86 5,5 59,5 229 196 172 153 137 125 114 6,0 72 277 237 208 185 166 151 138 6,5 84 323 277 242 215 194 176 161 4,0 33,5 120 103 90 80 72 65 60 4,5 44,5 159 136 119 106 95 87 79 5,5 59,5 213 182 159 142 128 116 106 6,0 72 257 220 193 171 154 140 129 6,5 84 300 257 225 200 180 164 150 2,5 12 40 34 30 27 24 22 20 3,5 22,5 75 64 56 50 45 41 38 4,0 33,5 112 96 84 74 67 61 56 4,5 44,5 148 127 111 99 89 81 74 5,5 59,5 198 170 149 132 119 108 99 6,0 72 240 206 180 160 144 131 120 6,5 84 280 240 210 187 168 153 140 7,5 99 330 283 248 220 198 180 165 Abertura na Escala Vazão kg/min Velocidade do Trator km/h 6 7 8 9 10 11 12 Larg. Útil (m)

310 260 240 210 30 F2 F3 28 F3 F3 26 24 F1 F3 F3 F4

Distância Percorrida em Metros

R e tir a r La n ç a d o r R e tir a r La n ç a d o r R e tir a r La n ç a d o r R e tir a r La n ç a d o r R e tir a r La n ç a d o r R e tir a r La n ç a d o r R e tir a r La n ç a d o r R e tir a r La n ç a d o r

(24)

REGULAGENS E OPERAÇÕES

Cloreto de Potássio (00-00-60) 1120 Kg/m³

2,5 10,0 56 48 42 37 33 30 28 3,5 21,0 117 100 88 78 70 64 58 4,0 32,5 181 155 135 120 108 98 90 4,5 46,0 256 219 192 170 153 138 128 5,5 58,0 322 276 242 215 193 176 161 6,0 72,0 400 343 300 267 240 218 200 6,5 83,0 461 395 346 307 277 252 230 7,5 102,0 567 486 425 378 340 309 283 8,0 115,0 639 548 479 426 383 348 319 8,5 128,0 711 609 533 474 427 388 356 2,5 10,0 50 43 37 33 30 27 25 3,5 21,0 105 90 79 70 63 57 52 4,0 32,5 163 139 122 108 98 89 81 4,5 46,0 230 197 173 153 138 125 115 5,5 58,0 290 249 217 193 174 158 145 6,0 72,0 360 309 270 240 216 196 180 6,5 83,0 415 356 311 277 249 226 208 7,5 102,0 510 437 382 340 306 278 255 8,0 115,0 575 493 431 383 345 314 287 8,5 128,0 640 549 480 427 384 349 320 4,0 32,5 148 127 111 98 89 81 74 4,5 46,0 209 179 157 139 125 114 105 5,5 58,0 264 226 198 176 158 144 132 6,0 72,0 327 280 245 218 196 178 164 6,5 83,0 377 323 283 251 226 206 189 7,5 102,0 464 397 348 309 278 253 232 8,0 115,0 523 448 392 348 314 285 261 8,5 128,0 582 499 436 389 349 317 291 9,5 150,0 682 584 511 455 409 372 341 2,5 10,0 42 36 31 28 25 23 21 3,5 21,0 87 75 66 58 52 48 44 4,0 32,5 135 116 102 90 81 74 68 4,5 46,0 192 164 144 128 115 105 96 Abertura na Escala Vazão kg/min Velocidade do Trator km/h 6 7 8 9 10 11 Larg. Útil (m) 260 mm 210 mm 12 18 F4 20 F3 22 F4 Retirar Lançador Retirar Lançador Posição Lançadores

(25)

REGULAGENS E OPERAÇÕES

Super Fosfato Triplo (0-42-0) 1000 kg/m³

2,5 10,5 35 30 26 23 21 19 17,5 3,5 18,0 60 51 45 40 36 33 30 4,0 32,0 107 91 80 71 64 58 53 4,5 41,0 137 117 102 91 82 75 68 5,5 55,5 185 159 139 123 111 101 92 6,0 64,0 213 183 160 142 128 116 107 6,5 81,0 270 231 202 180 162 147 135 7,5 97,0 323 277 242 215 194 176 162 8,0 130,0 433 371 325 289 260 236 217 8,5 150,0 500 429 375 333 300 273 250 9,5 173,0 577 494 433 384 346 315 288 10,0 196,0 653 560 490 435 392 356 327 10,5 220,0 733 629 550 489 440 400 367 11,5 250,0 833 714 625 555 500 455 416 2,5 10,5 31 26 23 21 19 17 15 3,5 18 53 45 40 35 32 29 26 4,0 32 94 81 71 63 56 51 47 4,5 41 121 103 90 80 72 66 60 5,5 55,5 163 140 122 109 98 89 82 6,0 64 188 161 141 125 113 103 94 6,5 81 238 204 179 159 143 130 120 7,5 97 285 245 214 190 171 156 143 5,5 55,5 154 132 116 103 93 84 77 6,0 64 178 152 133 119 107 97 89 6,5 81 225 193 169 150 135 123 113 7,5 97 270 231 202 180 162 147 135 8,0 130 361 310 271 241 217 197 181 8,5 150 417 357 313 278 250 227 208 9,5 173 481 412 360 320 288 262 240 10,0 196 544 467 408 363 327 297 272 10,5 220 611 524 458 407 367 333 306 Abertura na Escala Vazão kg/min Velocidade do Trator km/h 6 7 8 9 10 11 12 Larg. Útil (m) 310 260 240 210 28 F2 F3 30 F2 F3 32 F1 F2 F3 F3

(26)

Sulfato de Amônio (21-00-00+5) 1005 kg/m³

Sobreposição lateral médio: 6 m

REGULAGENS E OPERAÇÕES

NPK no Grão (10-18-24) 1040 kg/m³

2,5 13,5 45 39 34 30 27 24,5 22,5 3,5 24,5 82 70 61 54 49 44,5 41 4,0 37,5 125 107 94 83 75 68 62,5 4,5 53,0 177 151 132 118 106 96 88 5,5 68,0 227 194 170 151 136 124 113 6,0 82,0 273 234 205 182 164 149 137 6,5 94,0 313 269 235 209 188 171 157 7,5 106,0 353 303 265 235 212 193 177 8,0 123,0 410 351 307 273 246 224 205 Abertura na Escala Vazão kg/min 6 7 8 9 10 11 12 Velocidade do Trator km/h Larg. Útil (m) Posição dos Lançadores (mm) 260 210 F2 F3 30 2,0 7,0 29 25 22 19 17 16 15 2,5 12,0 50 43 37 33 30 27 25 3,5 26,0 108 93 81 72 65 59 54 4,0 39,0 162 139 122 108 97 89 81 4,5 54,0 225 193 169 150 135 123 113 5,5 66,0 275 236 206 183 165 150 138 6,0 78,0 325 279 244 217 195 177 163 6,5 94,0 392 336 294 261 235 214 196 7,5 103,0 429 368 322 286 257 234 215 8,0 128,0 533 457 400 356 320 291 267 Abertura na Escala Vazão kg/min 6 7 8 9 10 11 12

Velocidade do Trator km/h _Larg.

Útil (m)

260 210

24 F2 F3

(27)

REGULAGENS E OPERAÇÕES

Nitrato de Amônio Granulado (32-0-2) 960 kg/m³

2,0 6,5 27 23 20 18 16 15 13,5 2,5 14,5 60 52 45 40 36 33 30 3,5 27,0 112 96 84 75 67 61 56 4,0 39,5 165 141 123 110 99 90 82 4,5 54,5 227 195 170 151 136 124 114 5,5 73,0 304 261 228 203 183 166 152 6,0 88,0 367 314 275 244 220 200 183 6,5 102,0 425 364 319 283 255 232 212 7,5 120,0 500 429 375 333 300 273 250 8,0 138,0 575 493 431 383 345 313 287 2,5 14,5 48 41 36 32 29 26 34 3,5 27 90 77 68 60 54 49 45 4,0 39,5 132 113 99 88 79 72 66 4,5 54,5 182 156 136 121 109 99 91 5,5 73 243 209 183 162 146 133 122 6,0 88 293 251 220 196 176 160 147 6,5 102 340 291 255 227 204 185 170 2,5 14,5 43 37 32 28 26 23 21 3,5 27 79 68 60 53 48 43 40 4,0 39,5 116 100 87 77 70 63 58 4,5 54,5 160 137 120 107 96 87 80 5,5 73 215 184 161 143 129 117 107 6,0 88 259 222 194 173 155 141 130 6,5 102 300 257 225 200 180 164 150 7,5 120 353 303 265 235 212 193 176 8,0 138 406 348 304 271 244 221 203 Abertura na Escala Vazão kg/min 6 7 8 9 10 11 12 Velocidade do Trator km/h Larg. Útil (m) Posição dos Lançadores (mm) 260 240 310 210 24 F2 F3 30 F2 _F3 32 F2 F3 F2 F4

(28)

REGULAGENS E OPERAÇÕES

NPK Mistura (08-18-28) 1010 Kg/m³

2,5 12,0 50 43 37,5 33 30 27 25 3,5 24,5 102 88 77 68 61 56 51 4,0 37,0 154 132 116 103 93 84 77 4,5 47,0 196 168 147 131 118 107 98 5,5 65,5 273 234 205 182 164 149 137 6,0 82,0 342 293 256 228 205 186 171 6,5 97,0 404 346 303 269 242 221 202 7,5 112,0 467 400 350 311 280 255 233 8,0 127,0 529 454 397 353 317 289 265 8,5 144,0 600 514 450 400 360 327 300 9,5 161,0 670 575 503 447 402 366 335 10,0 178 742 636 556 494 445 405 371 10,5 195 812 696 609 542 487 443 406 11,5 213 887 761 666 592 532 484 444 3,5 24,5 88 75 66 58 53 48 44 4,0 37 132 113 99 88 79 72 66 4,5 47 168 144 126 112 101 92 84 5,5 65,5 234 201 175 156 140 128 117 6,0 82 293 251 220 195 176 160 146 6,5 97 346 297 260 231 208 189 173 7,5 112 400 343 300 267 240 218 200 8,0 127 454 389 340 302 272 247 227 8,5 144 514 441 386 343 309 281 257 9,5 161 575 493 431 383 345 314 288 5,5 65,5 218 187 164 146 131 119 109 6,0 82 273 234 205 182 164 149 137 6,5 97 323 277 243 216 194 176 162 Abertura na Escala Vazão kg/min Velocidade do Trator km/h 6 7 8 9 10 11 12 Larg. Útil (m)

310 260 240 210 24 F3 F3 28 F1 F4 F1 F4 R e tir a r La n ç a d o r R e tir a r La n ç a d o r R e tir a r La n ç a d o r R e tir a r La n ç a d o r a d o r a d o r R e tir a r La n ç a d o r R e tir a r La n ç a d o r

(29)

REGULAGENS E OPERAÇÕES

Fosmag (5-6-7)

Arroz Seco EL PASSO L - 144 610 kg/m³

2,5 16 114 98 86 76 69 62 57 3,5 29 207 178 155 138 124 113 104 4,0 46 329 281 246 219 197 179 164 4,5 65 464 398 348 310 279 253 232 5,5 82 586 502 439 390 351 319 293 6,0 102,5 732 628 549 488 439 399 366 6,5 130 929 796 696 619 557 506 464 7,5 146 1043 894 782 695 626 569 521 8,0 166,5 1189 1019 892 793 714 649 595 Abertura na Escala Vazão kg/min Velocidade do Trator km/h 6 7 8 9 10 11 12 Larg. Útil (m) Posição dos Lançadores (mm) 260 210 F1 F4 14

4,0 5,5 31 26 23 20 18 17 15 18 4,5 8,0 44 38 33 30 27 24 22 20 5,5 15,0 75 64 56 50 45 41 37,5 20 6,0 21,0 105 90 79 70 63 57 53 20 6,5 27,5 138 118 103 92 83 75 69 20 7,5 34,4 170 146 128 113 102 93 85 20 8,0 43,0 215 184 161 143 129 117 108 20 8,5 51,0 255 219 191 170 153 139 128 20 Abertura na Escala Vazão kg/min Velocidade do Trator km/h 6 7 8 9 10 11 12 Larg. Útil (m) Posição dos Lançadores (mm) 260 210 F2 F3

(30)

Arroz Pré - Germinado IRGA-410 600 kg/m³ Seco

Aveia Preta Comum 555 kg/m³

Obs: Posicionar o protetor de sementes no furo 2 (mais alto).

REGULAGENS E OPERAÇÕES

3,5 1,80 10 8,6 7,5 6,7 6 5,5 5 18 4,0 4,0 22 19 16,5 15 13 12 11 18 4,5 8,5 47 40,5 35,5 31,5 28 26 23,5 18 5,5 14,5 80 69 60 54 48 44 40 18 6,0 22,3 115 98 86 77 69 63 58 20 6,5 28,0 140 120 105 93 84 76 70 20 Abertura na Escala Vazão kg/min Velocidade do Trator km/h 6 7 8 9 10 11 12 Larg. Útil (m) Posição dos Lançadores (mm) 260 210 F1 F3 F4 8,5 12,0 66 57 50 44 40 36 33 9,5 18,0 100 86 75 66 60 54 50 10,0 25,5 142 121 106 94 85 77 71 10,5 33,0 183 157 137 122 110 100 92 11,5 39,0 216 185 162 144 130 118 108 12,0 46,0 255 219 191 170 153 139 128 12,5 50,0 278 238 208 185 167 151 139 13,5 54,5 303 259 227 202 181 165 151 Abertura na Escala Vazão kg/min Velocidade do Trator km/h 6 7 8 9 10 11 12 Larg. Útil (m) Posição dos Lançadores (mm) 260 210 18 F2 F3

(31)

REGULAGENS E OPERAÇÕES

Cevada BR-2 695 kg/m³

Milheto Comum 810 kg/m³

0,70 0,6 3,8 3,2 2,8 2,5 2,3 2,0 1,9 16 1,00 1,8 11,3 9,5 8,5 7,5 6,8 6 5,5 16 1,30 3,5 19 17 14,6 13 11,7 10,6 9,7 18 1,75 5,0 28 24 21 18,5 17 15 14 18 2,00 7,0 39 33 29 26 23 21 19,5 18 2,30 11,0 55 47 41 37 33 30 27,5 20 2,50 14,0 70 60 52,5 47 42 38 35 20 3,00 20,0 100 86 75 67 60 55 50 20 Abertura na Escala Vazão kg/min Velocidade do Trator km/h 6 7 8 9 10 11 Larg. Útil (m) Posição dos Lançadores (mm) 260 210 12 F1 F2 F3

2,5 6,0 27 23 20 18 16 15 14 22 3,5 11,5 52 45 39 35 31 29 26 22 4,0 22,0 100 86 75 67 60 55 50 22 4,5 30,0 136 117 102 91 82 74 68 22 5,5 39,0 163 139 122 108 97 88 81 24 6,0 50,0 208 179 156 139 125 114 104 24 6,5 60,0 250 214 187 167 150 136 125 24 Abertura na Escala Vazão kg/min Velocidade do Trator km/h 6 7 8 9 10 11 12 Larg. Útil (m) Posição dos Lançadores (mm) 260 210 F2 F2

(32)

REGULAGENS E OPERAÇÕES

Trigo BRS-49810 kg/m³

2,0 4,5 23 19 17 15 13 12 11 20 2,5 9,0 45 39 34 30 27 25 23 20 3,5 19,0 79 68 59 53 48 43 40 24 4,0 26,0 108 93 81 72 65 59 54 24 4,5 33,0 127 109 95 85 76 69 64 26 5,5 45,0 173 148 130 115 104 94 87 26 6,0 61,0 235 201 176 156 140 128 117 26 6,5 77,0 296 254 222 197 178 162 148 26 Abertura na Escala Vazão kg/min Velocidade do Trator km/h 6 7 8 9 10 11 Larg. Útil (m) Posição dos Lançadores (mm) 260 12 210 F2 F2

(33)

REGULAGENS E OPERAÇÕES

Identificação de Possíveis Problemas e suas Soluções, no

Momento da Aplicação

PROBLEMAS CAUSA PROVÁVEL SOLUÇÕES

Produto não cai sobre os discos ou cai pouco.

A abertura da escala não está ajustada corretamente. Objetos estranhos no interior do reservatório impedem a saída do produto.

Está ocorrendo a formação de galerias sobre a saída do produto por excesso de umidade.

Presença de torrões no produto.

O agitador está pesado e centrifugando o produto. Implemento desnivelado.

Ajuste corretamente a escala. Retire todos os objetos estranhos, deixando livre a saída do produto.

Use produtos mais secos ou suspenda o trabalho para não comprometer a qualidade da aplicação.

Ajuste a altura do protetor p/ aumentar o fluxo do produto. Quebre ou remova os torrões utilizando as peneiras.

Se possível escolha uma velocidade maior e abra a regulagem para facilitar a passagem de pequenos torrões. Conserte e substitua eventuais componentes danificados. Nivele o implemento conforme as instruções.

A rotação na TDP não está em 540 rpm.

Ajuste a rotação na TDP para 540 rpm.

Desuniformidade no per fil de

distribuição. Os lançadores não estão na posição adequada para o produto.

Consulte as tabelas de distribuição e posicione os lançadores em função do produto a ser aplicado.

Folgas nas cruzetas do cardan.

Substituir as cruzeta do cardan.

Folga excessiva nos braços inferiores do sistema hidráulico do trator.

Fazer a estabilização lateral dos braços.

Objetos estranhos no interior do resevatório.

Vibrações e barulho excessivo.

Retire os objetos estranhos.

Está formando Baixa vazão com pequena Escolher uma velocidade maior Montagem do cardan. Monte corretamente o cardan.

(34)

Max. 30°

REGULAGENS E OPERAÇÕES

OPERAÇÕES - Pontos Importantes

- Reaperte porcas e parafusos antes de iniciar o uso do Distribuidor e após o primeiro dia de trabalho, bem como verifique as condições dos pinos e contrapinos. - Observe com atenção os intervalos de lubrificação. (Ver pág. 35).

- Antes de abastecer o distribuidor verifique o acoplamento correto no trator e tomada de potência do trator.

- Mantenha a barra de tração do trator deslocada. (Ver pág. 13). - Verifique o nivelamento do distribuidor. (Ver pág. 11).

- Verifique também se não há objetos estranhos no interior da caçamba, tais como: saco, lona, pau, pedra, chave, etc...

- Certifique-se que o produto utilizado não contém objetos estranhos.

- Mantenha constante a velocidade de deslocamento e a rotação na tomada de potência do trator.

- Mantenha constante a distância entre as passadas para não comprometer a distribuição.

- Ângulo de operação do cardan = máximo 30°. Obs.: VELOCIDADE RECOMENDADA = 06 A 07 KM/H.

ROTAÇÃO NA TDP = 540 RPM.

(35)

MANUTENÇÃO

Lubrificação

A forma mais simples de prolongar a vida útil do seu DCA 1500 LA-CP e evitar que apresente interrupções durante o trabalho, é executar uma correta lubrificação, conforme indicamos a seguir.

A cada 24 horas de serviço, lubrifique as articulações através das graxeiras da seguinte maneira:

- Certifique-se da qualidade do lubrificante, quanto a sua eficiência e pureza, evitando o uso de produtos contaminados por água, terra, etc...

- Retire a corôa de graxa velha em torno das articulações.

- Limpe a graxeira com um pano antes de introduzir o lubrificante e substitua as defeituosas.

- Introduza uma quantidade suficiente de graxa nova. - Utilize graxa de média consistência.

- CARDANS: Engraxe diariamente as cruzetas e verifique se o tubo e o eixo estão protegidos com graxa.

- Efetuar uma limpeza no cardan à cada 15 dias, ou antes, se necessário. - Retirar as capas de proteção.

- Separar "macho" e "fêmea", lavar e remover crostas, secar, lubrificar as partes deslizantes com graxa e montar novamente.

(36)

A

B

C

MANUTENÇÃO

Caixa de Transmissão

O conjunto caixa de transmissão é composto de três caixas, sendo uma central ligada a outras duas laterais, através de luvas estriadas travadas por parafusos e arruelas lisa. Para retirar qualquer uma das caixas, sem remover as outras, basta retirar o parafuso (A) e a arruela lisa e deslocar a luva (B). A lubrificação é de banho a óleo e independente para cada caixa.

Faça a primeira troca de óleo nas primeiras 50 horas (a capacidade das caixas laterais são de 300 ml cada e 600 ml para a caixa central), posteriormente as trocas deverão ser feitas a cada 1000 horas de trabalho.

Para verificar o nível de óleo com o implemento nivelado remova o bujão (C) de cada caixa e verifique se o nível do óleo atinge a borda do bocal. Se estiver abaixo complete o nível usando óleo do mesmo tipo e marca (não misture óleos de diferentes marcas).

Para drenar o óleo velho, retire as caixas de transmissão do implemento. Retire os bujões e drene o óleo velho. Coloque o óleo novo (300 ml) nas caixas laterais e (600 ml) na caixa central, monte os bujões e as caixas no implemento.

Para que o óleo a ser substituído flua com mais facilidade e totalmente para fora das caixas, recomenda-se a troca do mesmo logo após o uso do implemento com o óleo aquecido.

(37)

MANUTENÇÃO

Troca dos Discos

Tanto para a remoção dos discos como também do conjunto dos mexedores é necessário desrosquear as extensões de eixo (A).

Para isso, segure o disco (B) com uma das mãos e com uma chave de boca (24 mm) gire o eixo (A), para remover o disco.

Nota: A ROSCA DO EIXO DO LADO ESQUERDO (DISTRIBUIDOR VISTO POR TRÁS) É CONTRARIA, OU SEJA, PARA REMOVER A EXTENSÃO DO EIXO (A), ESTE DEVE SER GIRADO NO SENTIDO HÓRARIO (ROSCA ESQUERDA).

A ROSCA DO LADO DIREITO É NORMAL (ROSCA DIREITA). NÃO TROQUE OS DISCOS DE LADO. (VER PÁG. 16).

A

(38)

MANUTENÇÃO

Armazenamento do DCA 1500 LA-CP

Antes de armazenar o DCA 1500 LA-CP recomendamos tomar alguns cuidados para manter o seu bom funcionamento e deixá-lo pronto para o trabalho seguinte.

1) Remover todos os resíduos de produtos que permanecem no equipamento após o seu uso.

2) Lavar por completo o equipamento, retirando a graxa suja. 3) Repor a pintura nas áreas que houver necessidade.

4) Engraxar todos os pontos até o aparecimento de graxa nova. 5) Pulverizar a máquina com óleo penetrante ou anti-corrosivo.

Manutenção dos Mexedores

Os mexedores tem a função de manter o fluxo de produtos contínuo e uniforme sobre os discos. Os mexedores são do tipo excêntrico oscilante, os quais além de manter o fluxo contínuo não danificam as sementes nem as partículas de fertilizantes.

Os mexedores possuem rolamentos blindados e dispensam lubrificações. Mesmo assim é importante observar periodicamente se o mexedor está funcionando corretamente, ou seja, se está executando um leve movimento de rotação durante o trabalho. Se estiver pesado e centrifugando o produto, deve-se desmontar o mexedor e verificar se o rolamento e os retentores estão danificados ou desgastados e substituí-los se necessário.

Antes de montar novamente os mexedores lave as peças com gasolina ou óleo mineral, seque-as e monte-seque-as novamente, colocando graxa nos locais indicados.

(39)

(40)
