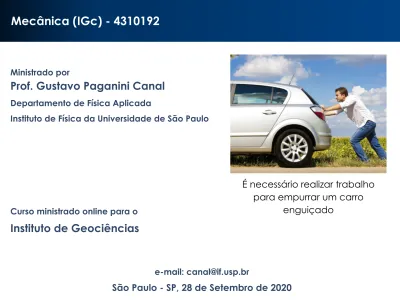

G.P. Canal (canal@if.usp.br), São Paulo - SP, 28 de Setembro de 2020 1
Ministrado por
Prof. Gustavo Paganini Canal
Departamento de Física Aplicada
Instituto de Física da Universidade de São Paulo
Curso ministrado online para o
Instituto de Geociências
e-mail: canal@if.usp.br
São Paulo - SP, 28 de Setembro de 2020
Mecânica (IGc) - 4310192
É necessário realizar trabalho para empurrar um carro
Sumário: Mecânica (IGc) - 4310192
• O conceito de trabalho mecânico
Sumário: Mecânica (IGc) - 4310192
• O conceito de trabalho mecânico
O uso das leis de Newton em situações onde as forças
dependentes da posição pede ser bastante difícil
• Quando queríamos encontrar a trajetória de um corpo, utilizávamos as leis de Newton para encontrar a solução do problema
-
O que fazer quando a situação é bastante complicada e as forças dependem da posição?• Existem conceitos mais fundamentais que nos permitem encontrar a solução de problemas mais complexos em mecânica
-
Para isso, usaremos os conceitos de ENERGIA MECÂNICA e TRABALHO⃗ v ( ⃗r, t) = ⃗v(t0) + ∫t t0 ⃗ a ( ⃗r, t′) dt′ → F = m ⃗a →⃗ v ( ⃗r, t) = ⃗v(t⃗ 0) + ∫ t t0 ⃗ F( ⃗r, t′) m dt′ ⃗r(t) = ⃗r(t0) + ∫ t t0 ⃗ v ( ⃗r, t′) dt′
G.P. Canal (canal@if.usp.br), São Paulo - SP, 28 de Setembro de 2020 5
O conceito de trabalho mecânico
• Na física, o TRABALHO possui uma definição muito precisa
-
Veremos que, em qualquer movimento, por mais complicado que seja, o trabalho total realizado por todas as forças sobre uma partícula é igual à variação de sua ENERGIA CINÉTICA - uma grandeza relacionada com a massa e a velocidade da partícula• Considere um corpo que se desloca ao longo de uma linha reta devido à ação de uma força constante
• Definimos o trabalho W realizado por uma força F constante como sendo o produto da força pelo deslocamento d:
A unidade de trabalho mecânico é o joule
• No Sistema Internacional (SI), a unidade de trabalho é o JOULE (J)
-
Em homenagem ao físico inglês do século XIX James Prescott Joule • A unidade de trabalho é dada pela unidade de força multiplicada pelaunidade de deslocamento
-
No SI, a unidade de foça é o newton (N) enquanto a unidade de deslocamento é o metro (m), de modo que:G.P. Canal (canal@if.usp.br), São Paulo - SP, 28 de Setembro de 2020 7
O trabalho realizado sobre um corpo por uma força quando esta
não é paralela ao deslocamento do corpo
• Considere o deslocamento de um corpo devido à ação de uma força
constante, porém agora com a força não sendo paralela ao deslocamento
Exemplo: trabalho realizado por uma força constante (1)
• Um homem empurra um carro enguiçado por 18 m exercendo, para isso, uma
força uniforme de 210 N. O carro está com um pneu furado, de modo que, para manter o movimento retilíneo, é necessário empurrá-lo com um ângulo de 30o em relação à direção do movimento. Qual é o trabalho realizado por ele?
G.P. Canal (canal@if.usp.br), São Paulo - SP, 28 de Setembro de 2020 9
Exemplo: trabalho realizado por uma força constante (2)
• Vamos admitir que este mesmo homem empurre outro carro enguiçado com
uma força uniforme igual à send o deslocamento do
carro igual à . Qual é o trabalho realizado?
⃗ F = (160 N) ̂i − (40 N) ̂j ⃗ d = (14 m) ̂i + (11 m) ̂j W = ⃗F ⋅ ⃗d = [(160 N) ̂i − (40 N) ̂j] ⋅ [(14 m) ̂i + (11 m) ̂j] W = ⃗F ⋅ ⃗d = Fx x + Fy y = 160 × 14 + (−40) × 11 = 1,8 × 103 J = 1,8 kJ
O trabalho pode ser positivo, negativo ou nulo
• O trabalho pode ser positivo, negativo ou nulo
-
Positivo: Quando a força possui um componente na mesma direção e no mesmo sentido do deslocamento-
Negativo: Quando a força possui um componente na mesma direção mas com sentido contrário ao deslocamentoG.P. Canal (canal@if.usp.br), São Paulo - SP, 28 de Setembro de 2020 11
O que significa um trabalho negativo?
• Pela terceira lei de Newton, as forças de ação e reação são iguais mas de sinais opostos
-
: a força que as mãos do halterofilista realizam sobre o haltere-
: a força que o haltere realiza sobre as mãos do halterofilista⃗ FM em H ⃗ FH em M ⃗ FM em H = − ⃗FH em M WM = ⃗FM em H ⋅ ⃗d = − ⃗FH em M ⋅ ⃗d = − WH
Exemplo: trabalho realizado por diversas forças (1)
• Um fazendeiro puxa um trenó por uma distância de 20 m com seu trator. O peso total do trenó é 14,7 kN. O trator exerce uma força constante de 5 kN,
com um ângulo de 36,9o com a horizontal. Existe uma força de atrito de 3,5 kN. Calcule o trabalho realizado por cada força sobre o trenó
-
Força peso-
Força normal-
Força do trator-
Força de atrito Wp = ⃗p ⋅ ⃗d = | ⃗p | | ⃗d | cos(90∘) = 0 WR = ⃗R ⋅ ⃗d = | ⃗R | | ⃗d | cos(90∘) = 0 WT = ⃗FT ⋅ ⃗d = | ⃗FT| | ⃗d | cos(36,9∘) = 80 kJ Wat = ⃗f ⋅ ⃗d = | ⃗f| | ⃗d | cos(180∘) = − 70 kJG.P. Canal (canal@if.usp.br), São Paulo - SP, 28 de Setembro de 2020 13
Exemplo: trabalho realizado por diversas forças (2)
• Um fazendeiro puxa um trenó por uma distância de 20 m com seu trator. O peso total do trenó é 14,7 kN. O trator exerce uma força constante de 5 kN,
com um ângulo de 36,9o com a horizontal. Existe uma força de atrito de 3,5 kN. Calcule o trabalho total realizado por todas as forças
-
Método 1:-
Método 2: Wtotal = Wp + WR + WT + Wat = 0 + 0 + 80 kJ + (−70 kJ) = + 10 kJ Σ Fx = FT cos(ϕ) + (−f ) = (5 kN) cos(36,9∘) − 3,5 kN = 500 N Σ Fy = FT sen(ϕ) + R + (−p) = (5 kN) sen(36,9∘) + R − 14,7 kN = 0 Wtotal = (Σ ⃗F) ⋅ ⃗d= (Σ Fx) d = (500 N) (20 m) = 10 kJ• Ler e fazer todos os exemplos da seção 6.1
