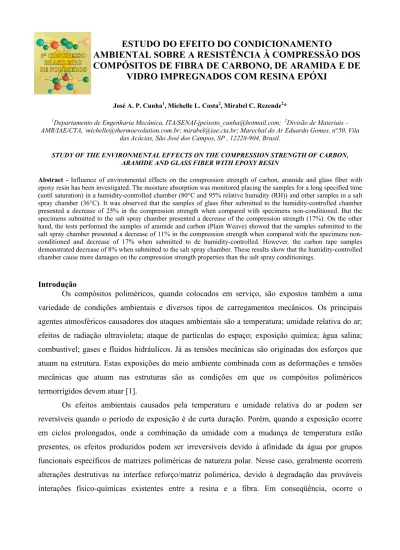

ESTUDO DO EFEITO DO CONDICIONAMENTO
AMBIENTAL SOBRE A RESISTÊNCIA À COMPRESSÃO DOS
COMPÓSITOS DE FIBRA DE CARBONO, DE ARAMIDA E DE
VIDRO IMPREGNADOS COM RESINA EPÓXI
José A. P. Cunha1, Michelle L. Costa2, Mirabel C. Rezende2*1Departamento de Engenharia Mecânica, ITA/[email protected]; 2Divisão de Materiais –
AMR/IAE/CTA, -[email protected]; [email protected]; Marechal do Ar Eduardo Gomes, n°50, Vila
das Acácias, São José dos Campos, SP , 12228-904, Brasil.
STUDY OF THE ENVIRONMENTAL EFFECTS ON THE COMPRESSION STRENGTH OF CARBON, ARAMIDE AND GLASS FIBER WITH EPOXY RESIN
Abstract - Influence of environmental effects on the compression strength of carbon, aramide and glass fiber with
epoxy resin has been investigated. The moisture absorption was monitored placing the samples for a long specified time (until saturation) in a humidity-controlled chamber (80°C and 95% relative humidity (RH)) and other samples in a salt spray chamber (36°C). It was observed that the samples of glass fiber submitted to the humidity-controlled chamber presented a decrease of 25% in the compression strength when compared with specimens non-conditioned. But the specimens submitted to the salt spray chamber presented a decrease of the compression strength (17%). On the other hand, the tests performed the samples of aramide and carbon (Plain Weave) showed that the samples submitted to the salt spray chamber presented a decrease of 11% in the compression strength when compared with the specimens non-conditioned and decrease of 17% when submitted to de humidity-controlled. However, the carbon tape samples demonstrated decrease of 8% when submitted to the salt spray chamber. These results show that the humidity-controlled chamber cause more damages on the compression strength properties than the salt spray conditionings.
Introdução
Os compósitos poliméricos, quando colocados em serviço, são expostos também a uma variedade de condições ambientais e diversos tipos de carregamentos mecânicos. Os principais agentes atmosféricos causadores dos ataques ambientais são a temperatura; umidade relativa do ar; efeitos de radiação ultravioleta; ataque de partículas do espaço; exposição química; água salina; combustível; gases e fluidos hidráulicos. Já as tensões mecânicas são originadas dos esforços que atuam na estrutura. Estas exposições do meio ambiente combinada com as deformações e tensões mecânicas que atuam nas estruturas são as condições em que os compósitos poliméricos termorrígidos devem atuar [1].
Os efeitos ambientais causados pela temperatura e umidade relativa do ar podem ser reversíveis quando o período de exposição é de curta duração. Porém, quando a exposição ocorre em ciclos prolongados, onde a combinação da umidade com a mudança de temperatura estão presentes, os efeitos produzidos podem ser irreversíveis devido à afinidade da água por grupos funcionais específicos de matrizes poliméricas de natureza polar. Nesse caso, geralmente ocorrem alterações destrutivas na interface reforço/matriz polimérica, devido à degradação das prováveis interações físico-químicas existentes entre a resina e a fibra. Em conseqüência, ocorre o
descolamento da fibra, provocando a delaminação do compósito com a conseqüente redução das propriedades mecânicas e termofísicas do material compósito [1-6]
Este estudo demonstra a influencia de duas diferentes condições ambientais (câmara de climatização e névoa salina) sobre a resistência à compressão de diversos tipos de compósitos, sendo, de tecido de carbono e de tecido de aramida impregnados com resina epóxi F 155; de tecido de vidro impregnado com resina epóxi F161 e e fita unidirecional de carbono impregnado com resina epóxi 8552.
Experimental
Os compósitos utilizados neste estudo foram obtidos de 4 famílias diferentes de laminados de epóxi. Sendo, os laminados de fibra de vidro estilo 7781 impregnado com resina epóxi tipo F161
(Hexcel Composites) e curado a 177°C, tecido de carbono estilo “plain weave” e de tecido de
aramida estilo 285,ambosimpregnados com resina epóxi tipo F155 (Hexcel Composites) e curados
a 121°C, e finalmente, de fita unidirecional de carbono estilo IM7 impregnada com resina epóxi tipo 8552 (Hexcel Composites) e curada a 177°C, de onde foram preparados os corpos-de-prova para os ensaios de resistência à compressão.
A exposição higrotérmica foi baseada no procedimento B da norma ASTM D 5229/D5229 M-92. Neste estudo a absorção de umidade dos corpos-de-prova foi monitorada até a saturação em uma câmara de umidade controlada a 80°C e 95% de umidade relativa. Sendo o peso dos corpos-de-prova medido em função do tempo. Todos foram secos de acordo com a norma ASTM C562-85 antes do condicionamento higrotérmico. Toda semana, os corpos-de-prova foram removidos da câmara de umidade controlada e pesados. Eles foram colocados para esfriar por um pequeno período de tempo antes da pesagem. O efeito da remoção dos corpos-de-prova da câmara por um pequeno período de tempo não foi levado em consideração. Os corpos-de-prova foram medidos utilizando uma escala de 0,1mg. Este procedimento foi repetido por 9 semanas até atingir o limite de saturação do material.Para verificar a influência do condicionamento em névoa salina sobre os resultados do ensaio de compressão, os corpos-de-prova foram expostos a uma combinação de temperatura e umidade em uma câmara de névoa salina de acordo com a norma ASTM 117-85. Os corpos-de-prova foram suspensos entre 15º e 30º na vertical paralela a direção principal do fluxo horizontal de névoa dentro da câmara, posicionados de forma a não permitir que houvesse contato entre eles.
O ensaio de compressão, descrito pela norma ASTM D3410, foi utilizado para verificar o condicionamento ambiental nos compósitos. Os ensaios foram executados em uma máquina universal de ensaios Instron com uma velocidade de 1,3 mm/min.
Resultados e Discussão
As Tabelas 1 e as Figuras de 1 a 4apresentam os resultados obtidos nos ensaios à compressão.
Tabela 1 - Resultados dos ensaios de resistência à compressão (MPa).
Examinando-se os resultados dos compósitos de fibra de vidro submetidos à câmara de névoa salina (344,9 ± 12,9MPa), verifica-se que houve uma redução de 17% no valor da resistência à compressão em relação as amostras de vidro não condicionadas. Nos compósitos de fibra de vidro submetidos à câmara de umidade controlada (313,1 ± 19,2MPa) observa-se uma maior redução, de 25%, no valor da resistência à compressão quando comparado com os compósitos não condicionados (Fig.1). Isto sugere que o processo de absorção de umidade pelo compósito de fibra de vidro em câmara de climatização é ampliado pela temperatura elevada (80°C), uma vez que a mesma é de 25°C em câmara salina.
Figura 1 – Resultado dos ensaios de compressão dos laminados de fibra de vidro. Tecido de carbono (PW) Máximo Mínimo Média
Não condicionado 510,2 476,9 495,1 ± 15,7 Câmara de climatização 477,9 378,9 411,7 ± 34,7 Câmara de névoa salina 454,1 422,7 439,0 ± 14,2
Tecido de Aramida Máximo Mínimo Média Não condicionado 136,6 130,3 134,2 ± 2,4 Câmara de climatização 123,2 104,9 111,1 ± 6,4 Câmara de névoa salina 132,3 105,8 120,2 ± 9,7 Tecido de fibra de vidro Máximo Mínimo Média Não condicionado 446,4 385,1 414,8 ± 23,6 Câmara de climatização 338,7 285,6 313,1 ± 19,2 Câmara de névoa salina 358,0 320,7 344,9 ± 12,9
Fita de carbono Máximo Mínimo Média Não condicionado 1841,7 1770,0 1812,2 ± 30,6 Câmara de névoa salina 1850,4 1538,7 1667,8 ± 107,3
0 50 100 150 200 250 300 350 400 450 25% 17% Fibra de vidro sem condicionamento camara de climatização salt spray Re si st ên ci a à co m pre ss ão ( M P a) condicionamento ambiental
Já para compósitos de tecido de carbono observou-se que os submetidos à câmara de névoa salina (439,0 ± 14,2MPa) apresentaram uma diminuição de 11% no valor da resistência à compressão quando comparados com os não condicionados (495,1 ± 15,7MPa). Já os compósitos submetidos à câmara de umidade controlada (411,7 ± 34,7MPa) apresentaram uma redução de 17% na resistência à compressão (Fig.2). Ou seja, neste caso a redução da resistência a compressão também foi maior em câmara de climatização, sugerindo que a temperatura e a umidade juntas degradam mais rapidamente as propriedades dos compósitos poliméricos.
Figura 2 – Resultado dos ensaios de compressão dos laminados de tecido de carbono “plain weave”.
Quando observado os resultados dos compósitos de tecido de aramida submetidos à câmara de névoa salina (120,2 ± 9,7MPa) verifica-se que houve uma redução de 10% no valor da resistência à compressão. Nos compósitos submetidos à câmara de umidade controlada (111,1 ± 6,4MPa) houve uma redução de 17% no valor da resistência à compressão quando comparados com os compósitos de tecido de aramida não condicionados (134,2 ± 2,4MPa) (Fig.3).
Figura 3 – Resultado dos ensaios de compressão dos laminados de tecido de aramida.
0 20 40 60 80 100 120 140 10% 17% Aramida sem condicionamento camara de climatização salt spray R esi stên ci a à co mp ressã o (MPa ) condicionamento ambiental 0 100 200 300 400 500 Carbono (PW) 11% 17% sem condicionamento camara de climatização salt spray Res ist ên ci a à co m pres são ( M Pa) Condicionamento ambiental
Analisando-se os resultados dos compósitos de fita de carbono IM7 submetidos à câmara de névoa salina (1667,8 ± 107,3MPa) observa-se que houve uma diminuição de 8% na resistência à compressão quando comparados com os compósitos não condicionados (1812,2 ± 30,6MPa) (Fig.4).
Figura 4 – Resultado dos ensaios de compressão dos laminados de fita de carbono IM7.
Assim, pode-se observar que em todos os compósitos avaliados a temperatura juntamente com a umidade afetam muito mais a resistência à compressão que somente a umidade, não importando o tipo de reforço utilizado.
Conclusões
A influencia condicionamento ambiental sobre a resistência à compressão dos compósitos foi investigada. Os resultados mostram que todos os compósitos submetidos ao condicionamento ambiental apresentam uma diminuição na resistência à compressão, sendo que aqueles submetidos à câmara de umidade e temperatura controlada apresentam uma maior redução na resistência à compressão em relação aos condicionados em câmara de névoa salina, independente do tecido ou da resina utilizada. Sendo assim, os efeitos da temperatura e umidade juntos são mais danosos aos compósitos poliméricos que somente a umidade.
Agradecimentos
Os autores agradecem ao CNPq pelo apoio financeiro, ao ITA e a EMBRAER pelo fornecimento dos compósitos utilizados no presente trabalho.
0 250 500 750 1000 1250 1500 1750 carbono IM 7 8%
salt spray sem
condicionam ento R esi stên ci a à comp ressã o( MP a )
