Apostila Autocad

AutoCAD 2000

Esta apostila é para uso apenas educativo e pessoal, sendo proibido a sua comercialização.

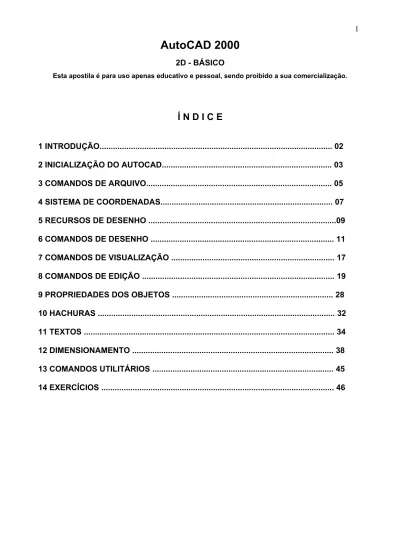

Í N D I C E

9 PROPRIEDADES DOS OBJETOS ... 28

10 HACHURAS ... 32

11 TEXTOS ... 34

12 DIMENSIONAMENTO ... 38

13 COMANDOS UTILITÁRIOS ... 45

1 - INTRODUÇÃO HISTÓRICO

A sigla CAD vem do inglês COMPUTER AIDED DESIGN, que em português significa DESENHO AUXILIADO POR COMPUTADOR ou DESENHO ASSISTIDO POR COMPUTADOR.

O AutoCAD, projeto desenvolvido pela AutoDESK Inc. tornou-se realidade em 1982, sua primeira versão oficial foi “AutoCAD-80 versão 1.0”.

Desde então o software tem inovado funções, comandos e interatividade em cada nova versão, permitindo ao usuário um maior controle e poder na manipulação de desenhos. Dentre programas de CAD existentes no mercado o AutoCAD é considerado como padrão, pela imprensa especializada, devido a sua interação, customização, e quantidade de programas aplicativos que o tornam uma ferramenta apropriada em qualquer ramo de projetos e desenhos.

PRODUTIVIDADE COM O AutoCAD

• Nunca haverá a necessidade de se desenhar a mesma coisa duas vezes.

• A edição de desenhos pode ser feita com comandos que executam: rotação, copia, espelhamento, escala, alongamento ou encurtamento.

• Projetos anteriores podem ser utilizados como referência para novos projetos que sejam similares.

• A construção de figuras geométricas complexas é facilitada através da utilização de linhas auxiliares que podem ser apagadas facilmente.

• A utilização dos conceitos de “lugar geométrico” ( tangente, perpendicular, paralela, centro de circulo ou arco, etc) é feita com rapidez e precisão.

• Um desenho desenvolvido em AutoCAD pode ser vinculado a um desenho base, sendo que qualquer modificação no desenho vinculado gera automaticamente uma modificação no desenho base.

OBJETIVO DO CURSO

• O curso tem como meta propiciar ao aluno a construção de desenhos técnicos bidimensionais utilizando os recursos do AutoCAD-2000.

2 – INICIALIZAÇÃO AO AutoCAD

Após a inicialização do WINDOWS procure na área de trabalho o atalho para o AutoCAD 2000 e clique com o mouse duas vezes sobre ele.

O AMBIENTE DE TRABALHO

A interface gráfica do AutoCAD 2000 tem a seguinte forma:

COMUNICANDO-SE COM O AutoCAD

O AutoCAD é o empregado perfeito. Ele faz tudo o que você pedir, e não mais do que isso. Você se comunica com o AutoCAD usando comandos. Um comando é uma instrução em uma palavra que você emite ao AutoCAD, pedindo-lhe que faça algo, como desenhar uma linha (LINE), apagar um objeto (ERASE). Sempre que um comando é ativado, seja através de digitação, seleção de menu ou acionamento de um botão, o AutoCAD responde apresentando mensagens na área da linha de comandos ou em um quadro de diálogos. As mensagens na área de comandos normalmente informam o que fazer em seguida ou oferecem uma lista de opções. Um único comando geralmente apresentará varias mensagens, que deverão ser respondidas para completá-lo.

FUNÇÕES DO MOUSE

Botão da esquerda : PICK , seleciona coordenadas (digitalização de pontos), seleciona objetos ou item de menu.

Botão da direita : ENTER ,termina comando (repetitivo), aceita dado, aciona ultimo comando e abre janelas de customização.

Botão do meio : Aciona o menu flutuante de ferramentas do OSNAP, no caso de utilizar mouse de dois botões o acionamento simultâneo de SHIFT + botão da direita executa esta função.

TECLADO

ENTER : Executa varias funções, de acordo com a etapa que se encontra a instrução, Esta tecla tem as mesmas atribuições do botão da direita do mouse.

Espaço : No AutoCAD tem as mesma funções da tecla ENTER.

Backspace : Retrocede e apaga um ou mais caracteres, útil para correção de erros de digitação Esc : Usada para sair de um quadro de dialogo, interrompe um comando que esteja sendo executado.

3 - COMANDOS DE ARQUIVO

FILE > NEW ( NEW )

Este comando permite iniciar um novo desenho. Ao iniciar um desenho, este estará sem nome ( DRAWING).

FILE > OPEN ( OPEN )

• Permite a seleção de um arquivo de desenho para a visualização e/ou edição na tela gráfica do AutoCAD.

• Arquivos feitos a partir AutoCAD 13 serão mostrados em uma pré-visualização através do PREVIEW.

FILE > SAVE (QSAVE )

Salva o desenho atual no disco. O desenho é salvo com o mesmo nome e no mesmo diretório de origem, não haverá solicitação de nenhuma confirmação para este comando caso o desenho já possua nome.

FILE > SAVE AS ( SAVE )

Salva o desenho atual no disco. Haverá solicitação do nome e diretório para que o comando possa salvar o desenho. Caso já exista um arquivo com o mesmo diretório será enviada uma mensagem para confirmação da gravação.

FILE > EXIT ( QUIT )

Este comando permite sair do AutoCAD fechando todos os desenhos abertos com a opção de salvar ou não os desenhos no disco.

4- SISTEMA DE COORDENADAS

FORMAT > DRAWING LIMITS ( LIMITS )

Este comando permite definir o tamanho da área de trabalho para desenho através de duas coordenadas absolutas cartesianas, sendo a primeira o canto inferior esquerdo e a segunda o canto superior direito.

Devemos sempre executar o comando ZOOM ALL logo após o comando LIMITS, para que a nova area de trabalho fique dentro da área gráfica da tela.

FORMAT >UNITS ( DDUNITS )

Este comando aciona um quadro de diálogo que permite formatar o modo de apresentação das unidades linear e angular a serem utilizadas no desenho. Quanto às unidades propriamente ditas utilizadas no desenho, poderemos assumir qualquer tipo de unidade, pois o AutoCAD é adimensional.

ENTRADA DE COORDENADAS

O AutoCAD trabalha com o sistema de coordenadas Cartesianas . O eixo X indica a distância horizontal e o eixo Y a distância vertical.

1) COORDENADA ABSOLUTA : X , Y

Esta coordenada especifica um ponto relativo a origem do sistema de coordenadas ( 0, 0 ) fornecendo - se a variação das projeções nos eixos X e Y .

2) COORDENADA RELATIVA CARTESIANA : @ DX ,DY

Esta coordenada especifica um ponto relativo ao ultimo ponto indicado fornecendo-se a variação das projeções no eixo X e Y.

3) COORDENADA RELATIVA POLAR : @ DIST < ANG

Esta coordenada especifica um ponto relativo ao último ponto indicado fornecendo-se a distância entre os pontos e o ângulo que fazem com a horizontal.

4) COORDENADA ENTRADA DIRETA DE VALORES PELO TECLADO

Quando em um comando solicitando uma coordenada (ponto) , com o ortogonal ligado mova o curso para a direção desejada e digite o valor da distancia desejada somente, sem @.

5 - RECURSOS DE DESENHO <GRID> [F7]

Mostra uma malha de pontos na tela gráfica. Esta malha serve apenas como referência visual. <SNAP> [F9]

Faz o movimento do cursor espaçadamente em um valor especificado. <ORTHO> [F8]

Faz o movimento do cursor apenas no sentido horizontal e vertical. <COORDS> [ F6]

Está variável do AutoCAD controla a atualização da apresentação das coordenadas. 0 =A apresentação das coordenadas é atualizada somente nos pontos indicados. 1 =A apresentação de coordenadas absolutas é atualizada continuamente.

2 =Distância e ângulo com relação ao último ponto são mostrados quando uma distância ou ângulo for solicitado.

<ISOPLANE> [F5]

Muda o plano isométrico quando estiver ativado. TOOLS > DRAFTTING SETINGS (DSETTINGS)

FERRAMENTAS DO OSNAP

A utilização das ferramentas é a melhor forma de se localizar um ponto exato em um objeto.

Sua utilização pode ser feita através da barra de ferramentas ou através de um menu que é acessado pressionando o botão do meio do mouse ( para mouse de três botões ) ou pressionando-se a tecla SHIFT mais o botão da direita do mouse ( para mouse de dois botões ). Estes modos permitem a especificação de um ponto numa localização exata de um objeto. Cada modo descrito a seguir determina uma localização. Center...Centro de Arco, Círculo ou elipse

Endpoint... Extremidade de linha , Arco ou Solido. Insertion...Ponto de inserção de texto ou bloco. Intesection ...Interseção de linha , Arco ou Círculo.

Apparent Intersection..Busca a intersecção aparente de dois objetos que não se tocam Midpoint... Ponto médio de linha ou Arco.

Nearest...Ponto mais próximo pertencente ao objeto indicado. Node...Objeto ponto indicado.

Perpendicular...Ponto perpendicular a linha , Arco ou Circulo.

Quadrant...Ponto de quadrante mais próximo indicado de um Arco ou Círculo. Tangent...Tangente de um Arco ou Circulo.

None...Para sair do menu OSNAP sem escolha de opções Tracking... Posiciona um ponto combinando ferramentas de SNAP From... .Posiciona um ponto a partir de uma ferramenta de SNAP

DRAW > LINE ( LINE - L )

• Este comando permite desenhar segmentos de retas. Podemos especificar as extremidades através do teclado digitando as coordenadas ou com o auxilio do cursor. • Para apagar o ultimo segmento de linha sem sair do comando LINE, digite a letra “U” e pressione a tecla ENTER.

• Pode-se também fazer a continuação de linhas ou arcos com concordância pressionando a tecla “ENTER “ quando na mensagem “Specify first point:”.

• Quando desenhando uma sequência de linhas se desejar fechar no inicio da sequência, basta digitar a letra “C” (CLOSE) para que o ultimo segmento seja fechado no inicio do primeiro ponto indicado .

DRAW > CIRCLE ( CIRCLE - C )

Este comando permite desenhar um círculo através das seguintes informações: Center , Radius Solicita o ponto central e o raio .

Center , Diameter Solicita o ponto central e o diâmetro . 2 Point Solicita dois pontos extremos do diâmetro . 3 Point Solicita 3 pontos pertencentes à circunferência . TTR Solicita 2 linhas (ou outros círculos) tangentes e um raio TTT Solicita 3 linhas (ou outros círculos) tangentes ao círculo

Para especificar o raio ou diâmetro pode-se indicar um ponto de circunferência ou fornecer o valor diretamente.

ARC > DRAW ( ARC - A )

Este comando permite desenhar um arco ( segmento de circulo ) especificado por um dos seguintes métodos:

3 Point Três pontos

Start , Center , End Inicio , Centro , Fim .

Start , Center , Angle Inicio , Centro e Angulo Incluso .

Start , Center , Length Inicio , Centro e comprimento da corda . Start , End , Angle Inicio , Fim e Angulo incluso .

Start , End , Radius Inicio , Fim e Raio .

Start , End , Direction Inicio , Fim e Direção da tangente inicial . Center , Start , End Centro , Inicio e Fim .

Center , Start , Angle Centro , Inicio e Angulo incluso .

Center , Start , Length Centro , Inicio e comprimento da corda .

Continue Desenha um arco concordante com o último arco ou linha desenhados.

DRAW > RECTANGLE ( RECTANG )

Este comando permite desenhar um retângulo através de dois pontos somente. Este modo é muito pratico se o primeiro ponto for indicado com o cursor e o segundo através de coordenadas relativas cartesianas. O retângulo para o AutoCAD é um objeto único, ou seja, os seus quatro lados não são considerados quatro elementos independentes e sim um só conjunto.

DRAW > POLIGON ( POLIGON )

Este comando permite desenhar polígonos regulares que podem ter de 3 à 1024 lados. A dimensão do polígono pode ser especificada pelo raio de um circulo no qual estaria o polígono inscrito ou circunscrito, ou então pelo comprimento do lado . Da mesma forma que os retângulos, os polígonos também são considerados um só conjunto.

Number of Sides Digitar o número de lados do polígono.

Edge / Center Na opção Edge desenha um polígono solicitando dois pontos extremos de um dos lados.

Na opção Center será solicitado o centro do círculo que o polígono inscrito ou circunscrito.

Circunscribed Desenha um polígono solicitando o raio de um circulo em que o polígono ficará circunscrito.

Inscribed Desenha um polígono solicitando o raio de um circulo em que o polígono ficará inscrito.

DRAW > POINT ( POINT )

• Este comando permite desenhar pontos usando o estilo atual definido no comando DDPTYPE .

• Os pontos podem atuar como nós (nodes), que podem ser usados como pontos de precisão de objetos.

• Depois que o estilo e o tamanho do ponto são alterados, as apresentações de pontos existentes é modificada na próxima vez que o AutoCAD regenerar o desenho.

• Só existe uma definição de ponto para um desenho, ou seja, quando de uma regeneração, todos os pontos passarão a ter o estilo ativo.

OPÇÕES:

Single Permite desenhar apenas um ponto Multiple Permite desenhar vários pontos

Divide Permite dividir um objeto no número de partes especificado

Measure Permite dividir um objeto em partes que têm o tamanho especificado FORMAT > POINT STYLE ( DDPTYPE )

Este comando determina o estilo de ponto ativo do desenho. Só modifica os pontos desenhados após o desenho ser regenerado ou ser salvo e aberto novamente.

DRAW > ELLIPSE ( ELLIPSE )

Este comando permite desenhar uma representação de elipse. OPÇÕES:

Center Desenha a ellipse informando-se o centro e os semi-eixos Axis,End Desenha a ellipse informando-se os eixos

Arc Desenha um arco de ellipse

Se o modo isométrico estiver ligado a opção para se desenhar Isocircle estará disponível.

(SKETCH)

• Este comando, disponível via teclado, permite criar uma série de segmentos de linhas a mão livre. Desenhar com o comando SKETCH controla uma caneta orientada pela tela como um dispositivo apontador. SKETCH é utilizado para se introduzirem contornos de mapas, assinaturas ou outros desenhos a mão livre.

• Linhas desenhadas a mão livre só são adicionadas ao desenho quando forem registradas, isto é, quando terminarmos o comando SKETCH e as linhas desenhadas passarem de verde para branco. O menu padrão de botões está desativado enquanto SKETCH está em andamento.

• O comando SKETCH só é terminado com o ENTER de teclado.

• O valor do incremento registrado define o comprimento dos segmentos de linha. Para gerar uma linha, o apontador deve ser movido para uma distância maior que o valor de incremento.

• AutoCAD captura o croqui a mão livre como uma série de linhas independentes . A definição da variável de sistema SKPOLY para um valor diferente de zero produz uma polilinha para cada seqüência contígua de linhas desenhadas e não como múltiplas linhas.

Este comando permite desenhar uma polilinha que é um conjunto linhas e arcos contíguos tratados pelo AutoCAD como um único objeto .

From Point Especificar o ponto inicial da polilinha

Width Especifica a espessura inicial e final do próximo segmento

Halfwidth Especifica a metade da espessura inicial e final do próximo segmento Line Muda para o modo de linhas .

Arc Muda para o modo de arcos .

Length Especifica o comprimento de uma linha concordante ao arco desenhado anteriormente

Close Fecha a polilinha de forma semelhante ao comando LINE Undo Desfaz o ultimo segmento desenhado

DRAW > SPLINE ( SPLINE )

Desenha curvas suaves que se passam por um conjunto de pontos determinado. Um arquivo contendo SPLINES ocupa menos espaço em disco que um arquivo contendo POLYLINES suavizadas através do comando PEDIT.

OPÇÕES :

Close Fecha a SPLINE ligando o último ponto ao primeiro Fit tolerance Altera a forma de suavização da curva

Start Tangent Especifica uma linha à qual a curva será tangente no seu ponto inicial End Tangent Especifica uma linha à qual a curva será tangente no seu ponto final

DRAW > REGION ( REGION )

Cria uma região a partir de um objeto selecionado. Regiões são objetos bidimensionais e fechados que podem ser utilizados por comandos de edição tri-dimensional.

DRAW > RAY ( RAY )

Desenha linhas que se iniciam em um ponto especificado e se estendem ao infinito. 1-Especifique o ponto inicial da linha.

2-Especifique um ponto, através do qual a linha (RAY) irá passar.

3-Continue a especificar pontos adicionais, para determinar novas linhas 4-Pressione ENTER para terminar.

DRAW > CONSTRUCTION LINE ( XLINE )

Desenha linhas que se estendem ao infinito em ambas direções partindo de um ponto especificado.

OPÇÕES :

Hor Desenha linhas horizontais infinitas que passam por um ponto especificado Ver Desenha linhas verticais infinitas que passam por um ponto especificado Angle Desenha linhas infinitas na direção de um ângulo especificado

Bisector Desenha linhas infinitas que serão a bissetriz de um angulo especificado Offset Desenha linhas infinitas paralelas a uma linha já existente e a uma distância determinada.

DRAW > MULTILINE ( MLINE )

Desenha um conjunto de linhas paralelas (de 1 a 16) passando com vértices em pontos determinados.

A distancia entre as linhas pode ser especificada bem como o tipo de linha. A multilinha é considerada um objeto único pelo AutoCAD.

OPÇÕES :

Justification Justifica a MULTILINE através das opções Bottom, Top e Zero Style Lista as opções de estilos de multilinhas disponíveis

Scale Altera a distância entre as linhas que formam a multilinha FORMAT > MULTILINE STYLE ( MLSTYLE )

Define estilos para multilinhas.

7 - COMANDOS DE VISUALIZAÇÃO

VIEW > REDRAW ( REDRAW - R ) Este comando remove os “blips “ ma

rcadores e resíduos de tela ( pixéis perdidos ) deixados por comandos de desenhos e edição se o BLIPMODE estiver ligado.

VIEW > REGEN ( REGEN )

Este comando regenera o desenho e renova a tela atual. Todo o desenho é reprocessado e as coordenadas da tela são recalculadas para todos os objetos. Também reindexa o banco de dados do desenho para otimizar a apresentação e o desempenho da seleção de objetos.

VIEW > PAN ( PAN - P )

Este comando move a apresentação do desenho na tela através da indicação.

VIEW > ZOOM > WINDOW (ZOOM - Z )

Este comando aproxima o ponto de visão do desenho, aumentando a aparência dos objetos, sem entretanto alterar seu tamanho original.

VIEW > ZOOM > PREVIOUS (ZOOM > P - Z >P )

Este comando retorna a visualização anterior ao ultimo ZOOM executado.

VIEW > ZOOM > REAL TIME

Este comando aumenta ou diminui a visualização do desenho na tela gráfica.

VIEW > ZOOM > EXTENTS (ZOOM > E - Z >E )

Este comando aumenta ao máximo e centralizando a visualização do desenho na tela gráfica.

ZOOM e PAN durante outros comandos

Alguns comandos do AutoCAD permitem que durante sua execução sejam utilizados os comandos ZOOM e PAN para alterar a visualização do desenho, sem que sua execução seja finalizada.

VIEW > AERIALVIEW ( DSVIEWER )

Esta janela é uma ferramenta de navegação. Ela apresenta uma vista do desenho em uma janela separada para que você possa localizar uma área específica e move-se para ela rapidamente. Com a janela Aerial View aberta, você pode aplicar zoom e deslocar a tela, sem selecionar uma opção de menu ou digitar um comando.

VIEW > DISPLAY > UCS ICON > ON (UCSICON)

Controla a visibilidade e a posição do ícone do UCS ( User Coordinante System ). O ícone do UCS representa a orientação dos eixos do UCS e a localização da origem do UCS. ON liga o ícone do UCS e OFF desliga o ícone do UCS

8- COMANDOS DE EDIÇÃO

MODOS DE SELEÇÃO DE OBJETOS PARA EDIÇÃO

O aviso “ Select objects “ aparece em muitos comandos para que sejam selecionados os objetos a serem trabalhados. Os objetos podem ser selecionados, escolhendo-os individualmente, através da janela de seleção ao seu redor, digitando coordenadas ou usando um método de seleção. Os métodos a seguir podem ser utilizados independentemente do comando que iniciou o aviso “ Select objects “.

-Object É o método de seleção em que se clica diretamente no objeto a ser selecionado.

-Window É o método de seleção em que se define uma janela através de dois pontos,sendo o primeiro à esquerda do segundo ( da esquerda para a direita ). Este método seleciona apenas os objetos que estiverem inteiramente dentro da janela definida. -Crossing É o método de seleção em que se define uma janela através de dois pontos,sendo o primeiro à direita do segundo ( da direita para a esquerda ). Este método seleciona os objetos que estiverem inteiramente dentro da janela definida e os objetos que forem tocados por ela.

-Last Seleciona o ultimo objeto criado. -Previous Retorna a ultima seleção utilizada.

-Fence É o método de seleção em que se define uma ou várias linhas que formam uma espécie de cerca. Seleciona todos os objetos que forem tocados por esta cerca. -Shift Select Remove da seleção o que tinha sido selecionado, podendo ser usado em qualquer método de seleção anterior.

-All Seleciona todos os objetos do desenho

-Wpolygon É o método de seleção em que se define um polígono irregular através de vários pontos. Seleciona apenas os objetos que estiverem inteiramente dentro do polígono definido.

-Cpolygon É o método de seleção em que se define um polígono irregular através de vários pontos. Seleciona todos os objetos que estiverem inteiramente dentro do polígono definido também e os que forem tocados por ele.

MODIFY > ERASE ( ERASE - E )

Este comando permite apagar do desenho os objetos selecionados.

(OOPS )

Restaura o ultimo conjunto de objetos apagados pelo ultimo comando ERASE, BLOCK ou WBLOCK.

MODIFY > MOVE ( MOVE - M )

Este comando permite deslocar objetos selecionados a uma distância e direção especificada.

Select objects: Use um método de seleção de objeto

Base point or displacement: Especifique um ponto de referência ( P 1 )

Second point of displacement: Especifique um ponto de deslocamento ou digite uma coordenada ( P 2 ).

Os dois pontos especificados definem um vetor de deslocamento que indica a que distância os objetos selecionados devem ser movidos e em que direção. Pode-se usar coordenadas relativas quando da solicitação do segundo ponto.

MODIFY > COPY ( COPY - CP )

Este comando permite copiar ( duplicar ) objetos selecionados a uma distância e direção especificada .

Select objects : Use um método de seleção de objeto .

< Base point or displacement > Multiple : Especifique um ponto de referencia ( P 1 ) para uma única cópia ou digite “M” para varias cópias .

Second point of displacement : Especifique um ponto de deslocamento ( P2 )

MODIFY > ARRAY ( ARRAY )

Este comando permite criar várias cópias de objetos dentro de um padrão retangular ou polar. Cada objeto de um array pode ser manipulado separadamente . Se vários objetos forem selecionados durante a criação de um array, o AutoCAD os considera como um item do array.

ARRAY RETANGULAR

Retanguler or Polar array(R/P)…...…Digite R.

Number of rows.<1>...Digite o número total de linhas. Number of columns.<1>...Digite o número total de colunas. Unit cell or distance between rows…Digite a distância entre as linhas. Distance between rows...…...Digite a distância entre as colunas.

ARRAY POLAR

Select objects: Use um método de seleção de objetos. Retanguler or Polar array(R/P)...Digite P.

Base/<Center point of array>...….…Clique o ponto central do array, ou especifique um ponto base do objeto.

Number of items...…...Digite o número total de itens do array. Angle to fill<360>...…...Digite o ângulo a ser preenchido pelo array. Rotate objects as they are copied?<Y>...Digite Y se quiser que os objetos sejam rotacionados acompanhando a curvatura do array.

MODIFY > ROTATE ( ROTATE )

Este comando permite rotacionar objetos em torno de um ponto de referência. Select objects: Use um método de seleção de objetos

Base point: Especifique um ponto ( P1 ).

MODIFY > SCALE ( SCALE )

Este comando permite ampliar ou reduzir objetos selecionados igualmente nas direções de X , Y e Z na mesma proporção .

Select objects : Use um método de seleção de objetos Base point: Especifique um ponto ( P1 ) .

< Scale factor > / Reference: Especifique um fator de escala ou digite “R” para referenciar.

Se 0 < FATOR < 1  Diminui o tamanho do objeto e o aproxima do ponto base

Se FATOR = 1  Mantém o tamanho do objeto e fica em repouso em relação ao ponto base.

Se FATOR > 1  Aumenta o tamanho do objeto e o afasta do ponto base Este comando não aceita FATOR menor que zero.

MODIFY > MIRROR ( MIRROR )

Este comando permite copiar ou mover um ou mais objetos, rebatendo-os ( espelho ).

Select objects: Use um método de seleção de objetos . First point of mirror line: Especifique um ponto ( P1 ). Second point: Especifique um ponto ( P2 ).

Delete old objects ? Digite “Y” para apagar os objetos selecionados ou “N” para mantê-los.

Os dois pontos especificados se tornam os pontos extremos de uma linha, em torno da qual é criada a cópia espelhada dos objetos selecionados. A variável de sistema Mirrtext controla o espelhamento de textos. Se estiver com o valor zero, os textos não serão espelhados. Se estiver com o valor 1 (default), os textos serão espelhados.

MODIFY > STRECH ( STRETCH )

Este comando permite distender objetos selecionados pelo método CROSSING. AutoCAD distende segmentos de reta, arcos e segmentos de polilinha que cruzam a janela de seleção .

Este comando move os pontos extremos que ficam dentro da janela , deixando intactos os que ficam fora dela . As polilinhas são manuseadas segmento por segmento , como se fossem arcos ou retas primitivas.

Todos os objetos completamente internos a janela ou polígono são movidos como se o comando MOVE estivesse sendo usado.

Select objects : Use somente o método de seleção CROSSING.

Base point or displacement: Especifique um ponto de referencia ( P1 ) . Second point of displacement: Especifique um ponto de deslocamento ( P2 ).

MODIFY > TRIM ( TRIM )

Este comando permite eliminar ( cortar ) o excedente de objetos até um limite de corte definido por outros objetos.

Os objetos que podem ter excedentes eliminados incluem arcos, círculos, segmentos de reta e polilinhas abertas.

Select cutting edges..

Select objects: Use um método de seleção para definir os objetos cortantes

< Select object to trim > Undo: Selecione as partes dos objetos a serem cortados.

MODIFY > EXTEND ( EXTEND )

Este comando permite prolongar (estender ) um objeto para que este se encontre com outro objeto.

Entre os objetos que podem ser prolongados incluem-se os arcos, segmentos de reta e polilinhas abertas.

Select boundary edges..

Select objects: Use um método de seleção de objetos para definir os limites até onde deseja prolongar outros objetos.

< Select object to extend > Undo: Selecione um objeto ou a opção de seleção Fence.

MODIFY > FILLET ( FILLET )

Este comando permite arredondar (raio maior que zero) ou aplicar filetes (raio igual a zero) aos cantos de dois segmentos de reta ou arcos selecionados que se interceptam ou não, através de um arco de raio especificado. Se as linhas selecionadas não se interceptam, o AutoCAD as prolonga, se já se interceptam, o AutoCAD as apara.

Polyline/ Radius/ Trim< Select first object >: Selecione o primeiro de dois objetos a serem aparados.

Select second object: Selecione o segundo objeto a ser aparados. Radius: Digite o valor do raio a ser criado pelo comando.

Polyline: Insere arcos de filete em cada vértice de uma polilinha.

Trim: Fileta os objetos selecionados estendendo os objetos até o arco ou cortando o excedente

No Trim Fileta os objetos selecionados sem estender os objetos até o arco ou não cortando o excedente

MODIFY > CHAMFER ( CHAMFER )

Este comando permite chanfrar as linhas de dois segmentos de retas que se interceptam ou não, numa distância especificada a partir de sua interseção.

Polyline / Distance / < Select first line >: Selecione o primeiro de dois objetos a serem chanfrados.

Select second object: Selecione o segundo objeto a ser chanfrado. Method: Alterna os metodos de chamfer entre Distance e Angle Distance: Solicita as distancias do chanfro para cada objeto

Angle: Solicita uma distancia e o angulo do chanfro para um objeto Polyline: Insere chanfros em cada vértice de uma polilinha .

MODIFY > OFFSET ( OFFSET )

Este comando permite criar uma cópia deslocada ( paralela ) de um objeto selecionado, com deslocamento especificado através de uma distância ou ponto.

Offiset distance or Through : Especifique uma distância , digite o valor. Se escolher a opção Through clique em um objeto até o qual a cópia deva ser feita.

MODIFY > BREAK ( BREAK )

Este comando permite apagar partes dos objetos ou dividir um objeto em dois. Select object: Seleciona um objeto especificando o primeiro ponto de divisão ( P1 ) do objeto

Enter second point ( or F for first point): Especifique o segundo ponto de divisão ( P2 ) ou digite “F” para o primeiro ponto.

MODIFY > EXPLODE ( EXPLODE )

Este comando permite desmembrar um objeto composto nos objetos que o compõem. Um objeto composto é formado por vários objetos do AutoCAD. Por exemplo, as polilinhas, os retângulos, os polígonos, são objetos compostos.

Este comando só tem resultado visual quando explodimos uma polilinha que tenha largura maior que zero.

MODIFY > LENGTHEN ( LENGTHEN )

Este comando permite alterar o comprimento de arcos, linhas, polilinhas, splines, ou o ângulo incluso de arcos.

OPÇÕES:

Delta: Aumenta o comprimento do objeto no número de unidades especificadas Percent: Diminui o comprimento do objeto para o valor percentual especificado

Dynamic: Altera o comprimento do objeto dinamicamente através do arrastar do mouse ou informando valor via teclado

Angle: Altera o comprimento do arco selecionado para o novo angulo incluso digitado Total: Aumenta ou diminui o objeto selecionado para o valor especificado

MODIFY > OBJECT > POLYLINE ( PEDIT )

Este comando permite editar e / ou criar polilinhas. Close: Fecha uma polilinha aberta.

Open: Abre uma polilinha fechada.

Join: Adiciona ( une ) segmentos selecionados à polilinha. Fit: Cria uma curva suave passando pelos vértices.

Spline: Cria uma curva muito suave, porem não passando pelos vértices Decurve: Desfaz as curvas geradas por FIT ou SPLINE.

Width: Especifica uma espessura para a polilinha.. 9 - PROPRIEDADES DOS OBJETOS

FORMAT > LAYER ( LAYER )

Este comando aciona um quadro de dialogo que permite controlar as camadas do desenho . Neste quadro de diálogo pode-se tornar uma camada corrente, pode-se ativar e desativar, congelar e descongelar ou bloquear e desbloquear camadas.

NEW ...Cria uma nova camada.. A camada criada vai para o final da lista, só aparecendo em ordem alfabética quando do próximo retorno a esta caixa de diálogo. Cria uma camada nova. Depois de escolher NEW, a lista exibe uma camada nomeada LAYER1. Pode-se editar esta camada imediatamente. Criar camadas múltiplas mais depressa, você pode selecionar um nome de camada parar editar e pode entrar em nomes de camada múltiplos separados por vírgulas. Se for criada uma camada nova, a

camada nova herda as propriedades da camada atualmente selecionada na lista de camada (Cor, Liga/desliga, e assim por diante).

DELETE ... Apaga camadas selecionadas da definição de arquivo de desenho. Não é possível apagar a camada 0 (zero), DEFPOINTS, camadas que contêm objetos (inclusive objetos em bloco), a camada atual e camadas de XREF. Camadas que não contêm objetos (inclusive objetos em bloco), não é atual, e não é pertencente a um XREF pode ser apagado usando o comando de PURGE.

CURRENT... Torna corrente a camada selecionada na lista.

SHOW / HIDE DETAILS... Controla se a seção de detalhes é exibida.

ON / OFF... Liga / Desliga as camadas selecionadas na lista. Uma camada ligada ficará visível e uma camada desligada ficará invisível mas o AutoCAD irá considerar estas camadas para regeneração (zoom).

FREEZE / THAW.. Congela / Descongela as camadas selecionadas na lista. Uma camada descongelada ficará visível e uma camada congelada ficará invisível e o AutoCAD não irá considerar estas camadas para regeneração (zoom). O AutoCAD não permite congelar a camada corrente.

LOCK / UNLOCK..Bloqueia / Desbloqueia as camadas selecionadas na lista. Uma camada desbloqueada ficará normal ( visível e editável ) e uma camada bloqueada ficará impedida de ser editada ( selecionada por comandos de edição )

COLOR... Apresenta as opções de cores básicas para os layers selecionados, a opção OTHER abre um quadro de dialogo para seleção de outras cores

LINETYPE... Apresenta as opções de tipos de linhas para os layers selecionados. Se não houver o tipo de linha desejado utilize a opção LINETYPE e depois LOAD no quadro de dialogo que irá aparecer.

LINEWEIGHT... Permite a definição de espessura de traço para os objetos associados a camada.

PLOT STYLE... Define o estilo de plotagem para os objetos associados a camada. If you are working with colordependent plot styles, (a variavel PSTYLEPOLICY = 1), you cannot change the plot style associated with a layer. Clicking any plot style displays the Select Plot Style dialog box.

PLOT/DON'T PLOT.. Controla se os objetos associados um camada selecionada serão plotados ou não.

(LTSCALE)

• Este comando permite definir a escala dos tipos de linha.

• Use este comando para mudar o comprimento relativo dos tipos de linha traço - ponto por unidade de desenho digitando um valor real positivo.

• A mudança do fator de escala do tipo de linha produz a regeneração do desenho.

MODIFY > PROPERTIES ( PROPERTIES )

Aciona uma janela que permite mudar as propriedades de cor, camada e o tipo de linha de objeto selecionados.

MODIFY > MATCH PROPERTIES ( MATCHPROP )

Permite igualar as propriedades de cor, camada, tipo de linha e todas as características de um objeto, após a seleção do objeto fonte destas propriedades. Selecione primeiro o objeto fonte, depois os objetos a terem suas propriedades alteradas.

10- HACHURAS

DRAW > HATCH ( BHATCH )

• Este comando permite preencher uma área fechada com um padrão de hachura calculando o limite de uma região ou polilinha a partir dos objetos que compõem uma área fechada.

• Em seguida, cria o limite e o preenche com uma hachura. Com este comando pode-se ver a pré- imagem de qualquer hachura e ajustar sua definição.

• O comando DRAW>HATCH cria hachuras associativas (altera a hachura assim que o limite for alterado) ou não associativas (não altera a hachura assim que o limite for alterado),

1-PATTERN Selecione através de ícones, o tipo de hachura a ser utilizada 2-PICK POINTS Especifique um ponto dentro da area ser hachurada 3-PREVIEW Visualize a hachura

4-SCALE Ajuste a escala da hacura

5-ANGLE Determine o ângulo de rotação a ser aplicado a hachura 6-OK Efetiva a hachura.

11 - TEXTOS

DRAW > TEXT > SINGLE LINE TEXT ( DTEXT )

Este comando permite escrever varias linhas de texto no desenho e mostra o texto no momento em que se digita.

O AutoCAD pode criar textos com uma variedade de padrões de caracteres ou fontes. Essas fontes podem ser distendidas, compactadas, inclinadas, espelhadas ou alinhadas numa coluna vertical pela aplicação de um estilo a fonte. O texto pode sofrer rotação, ser justificado e ter qualquer tamanho.

Pode-se digitar várias linhas sem reiniciar o comando. Para finalizar uma linha, pressione ENTER após digitar os caracteres na linha de comandos. Para encerrar o comando pressione mais um ENTER.

START POINT...Justifica o texto ao longo de sua linha de base, a partir de um ponto ( P 1 ) inicial especificado.

HEIGHT...Especifique um ponto (P2) ou digite um valor para a altura do texto. A altura só é solicitada apenas se o estilo de texto não tiver uma altura fixa.

ROTATION ANGLE...Especifique um ponto, digite um valor para o angulo base do texto ou pressione ENTER para aceitar o angulo indicado.

TEXT...Digite caracteres, pressione ENTER uma vez para mudar de linha ou duas vezes para terminar o comando. Este comando não aceita o botão da direita nem a barra de espaços para ENTER, ou seja, deve-se usar o ENTER do teclado.

JUSTIFY

 RIGHT Alinha o texto pela direita.

 CENTER Alinha o texto pelo ponto central do comprimento e na base.

 MIDDLE Alinha o texto pelo ponto central do comprimento e médio da altura.  FIT Alinha o texto por dois pontos extremos mantendo a altura fornecida para o

texto, porém compactando ou aumentando a largura.

DRAW > TEXT > MULTILINE TEXT ( MTEXT )

Este comando permite escrever varias linhas ou parágrafos de texto no desenho dentro de uma largura especificada o texto é mostrado em uma janela de diálogo enquanto esta sendo digitado.

O comando MTEXT tem mais opções de edição que o DTEXT. Pode-se especificar: sublinhado, fonte, cor, altura de texto para caracteres individuais, palavras ou frases dentro do parágrafo.

FORMAT > TEXT STYLE ( STYLE )

Permite criar estilos de texto com um nome. O AutoCAD oferece um estilo de texto padrão. Use o comando se quiser criar um novo estilo ou modificar um existente. Também determina o estilo atual usado para o comando DTEXT.

OPÇÕES :

STYLE NAME…... Escolha um estilo de texto para se tornar ativo, ou... NEW………... Digite o nome do estilo a ser criado.

FONT NAME……...Na lista apresentada selecione um arquivo de fontes.

HEIGHT………...…...Especifique uma altura, se for digitado uma altura 0.0 , o AutoCAD solicita a altura do texto cada vez que você criar um texto usando esse estilo.

WIDTH FACTOR…...Especifique um valor, valores inferiores a 1.0 condensam o texto. Valores superiores a 1.0 o expandem.

OBLIQUING ANGLE....Especifique um ângulo, valores superiores a zero e inferiores a 85 tornam o texto itálico.

BACKWARDS... Marque esta opção se deseja escrever de trás para frente UPSIDE-DOWN... Marque esta opção se deseja escrever de cabeça para baixo VERTICAL... Marque esta opção se deseja escrever na vertical. Vertical estará disponível apenas se a fonte selecionada aceita orientação dupla.

APPLY... Aplica todas as especificações feitas ao estilo que se deseja criar. MODIFY > TEXT ( DDEDIT )

Este comando edita uma linha de texto, permitindo a alteração/correção e mantendo as suas características (altura, inclinação, tipo de fonte, justificação, etc ).

MODIFY > PROPERTIES ( PROPERTIES )

Este comando de edição não é exclusivo de textos mas permite fazer qualquer tipo de modificação em uma linha de texto de cada vez.

CARACTERES ESPECIAIS

Para assinar um texto, grifá-lo ou incluir um caracter especial, acrescente informações de controle na linha do texto. Use um par de sinais de porcentagem paraintroduzir cada sequência de controle. Estes códigos de controle trabalham apenas com fontes de texto padronizadas do AutoCAD (SHX):

%% u Ativa/ Desativa o modo Underscore. %% d Desenha o símbolo de grau .

%% p Desenha o símbolo de tolerância mais / menos. %% c Desenha o símbolo de dimensionamento do diâmetro. %%% Desenha um único sinal de porcentagem.

ALT + 155 == ø - diâmetro pequeno ALT + 157 == Ø - diâmetro grande ALT + 167 == º - ordem

ALT + 171 == ½ - metade ALT + 172 == ¼ - um quarto ALT + 241 == ± - mais ou menos ALT + 246 == ÷ - divisão

ALT + 248 == ° - grau

ALT + 252 == ³ - potência cúbica ALT + 253 == ² - potência quadrática ALT + 166 == ª - primeira

DIMENSION > QDIM ( QDIM )

Este comando permite criar uma série de dimensões depressa. O comando é particularmente útil para criar uma série de BASELINE ou CONTINUE dimensões, ou para dimensionar uma série de círculos e arcos.

DIMENSION > LINEAR ( DIMLINEAR )

Permite o dimensionamento de objetos na direção vertical ou horizontal, dependendo de como se arrasta o mouse.

DIMENSION > ALIGNED ( DIMALIGNED )

Permite criar dimensionamento alinhado com os pontos especificados ou com o objeto selecionado

DIMENSION > ORDINATE ( DIMORDINATE)

Permite criar dimensionamento medindo a distância do ponto selecionado ao eixo das coordenadas, o valor no eixo X ou no eixo Y depende de como se arrasta o mouse.

DIMENSION > RADIUS ( DIMRADIUS )

Permite criar dimensionamento de raios em círculos e arcos DIMENSION > DIAMETER ( DIMDIAMETER )

Permite criar dimensionamento de diâmetro em círculos e arcos DIMENSION > ANGULAR ( DIMANGULAR )

Permite criar dimensionamento de angulos. DIMENSION > BASELINE ( DIMBASELINE )

Permite criar dimensionamento linear que tem como base o primeiro ponto selecionado de um dimensionamento linear já executado.

DIMENSION > CONTINUE ( DIMCONTINUE )

Permite criar dimensionamento linear alinhado com um dimensionamento linear já executado e que tem como base o último ponto selecionado deste dimensionamento.

DIMENSION > LEADER ( DIMLEADER )

Cria uma linha de chamada para um texto a ser digitado.

DIMENSION > STYLE ( DDIM )

Pode-se controlar a aparência e o formato das dimensões

Com esse quadro de diálogo, pode-se criar e reativar estilos de dimensão. Isso pode ser útil se estiver usando vários formatos para o seu dimensionamento. Por exemplo, pode-se querer usar uma seta para algumas dimensões e um tique ao estilo arquitetônico para outras. Configurando e usando dois estilos, será possível alternar rapidamente entre os dois estilos de seta enquanto estiver dimensionando.

Cada botão do quadro de diálogo abre outro quadro que controla as variáveis associadas a esse aspecto em particular do sistema de dimensionamento do AutoCAD.

<LINES AND ARROWS>

O subquadro de diálogo Dimension Line controla a aparência e o posicionamento da linha de dimensão sob várias condições.

Dimension Line Color controla a cor da linha de dimensão por meio de um quadro de entrada.

Supress ( First / Second ) , suprime a primeira e/ou segunda parte da linha de dimensão. Extension, controla o tamanho da linha de dimensão que ultrapassa o Tick

Spacing, controla a distância entre entre as linhas de dimensão quando usamos a opção baseline

EXTENSION LINE

O subquadro de diálogo Extension Lines controla a aparência das linhas de extensão de uma dimensão.

Extension Line Color controla a cor da linha de extensão por meio de um quadro de entrada.

Supress ( First / Second ) , suprime a primeira e/ou segunda linha de extensão.

Extension, controla o tamanho da linha de extensão que ultrapassa a linha de dimensão Origin Offset, controla a distância entre o objeto dimensionado e o ínicio da linha de extensão

ARROWHEADS

O subquadro de diálogo ARROWHEADS controla a aparência das pontas de seta de uma dimensão.

First / Second, permite escolher o tipo de ponta de seta a ser utilizada.. Size, controla o tamanho da ponta da seta.

CENTER

O subquadro de diálogo CENTER controla a marca de centro em um circulo ou arco.

USER DEFINED

Quando esta opção não estiver for selecionada, o AutoCAD usa os ajustes de orientação horizontal.

FORCE LINE INSIDE

Força a linha de dimensionamento a ficar dentro das lnhas de extensão. FIT

Controla o posicionamento do texto, pontas de setas dentro ou fora das linhas de extensão, conforme a opção selecionada.

HORIZONTAL JUSTIFICATION

Controla a justificação horizontal do texto de dimensão ao longo da linha de dimensão e da linha de extensão.

TEXT

Controla a orientação ( vertical ou horizontal) do texto de dimensão, se dentro ou fora das linhas de extensão.

VERTICAL JUSTIFICATION

Controla a justificação vertical do texto de dimensão ao longo da linha de dimensão.

PRIMARY UNITS

SUFIX Permite a inclusão de um sufixo antes do texto de dimensão PREFIX Permite a inclusão de um prefixo antes do texto de dimensão TOLERANCE

Cria e determina o tipo de tolerância a ser utilizado no texto de dimensionamento TEXT

Controla as propriedades do texto de dimensionamento. STYLE

Ajusta o estilo de texto ativo a ser usado pelo dimensionamento HEIGHT

Ajusta a altura do texto a ser utilizada pelo dimensionamento. Se o estilo de texto já tiver uma altura especificada, esta será a altura do texto da dimensão.

GAP

Controla a distância entre o texto de dimensionamento e a linha de dimensão, quando este parte a linha de dimensão.

<ALTERNATE UNITS>

FILE > DRAWING UTILITIES > PURGE ( PURGE )

Este comando remove do banco de dados, objetos nomeados não usados, como as camadas ou blocos.

TOOLS > OPTIONS ( OPTIONS )

Permite a configuração de vários parametros do AutoCAD como por exemplo ao cor do fundo da area grafica e o tamanho do cursor.

14 - EXERCÍCIOS EXERCÍCIO 1

EXERCÍCIO 2

EXERCÍCIO 4

EXERCÍCIO 5

EXERCÍCIO 7

EXERCÍCIO 8

EXERCÍCIO 10

EXERCÍCIO 11

EXERCÍCIO 13

....? ... ?

.../|\…. SUBI ATÉ AQUI PARA DIZER QUE TE ADORO! ...JL ... …? .../|\ ...JL ... ... …? .../|\ EXERCÍCIO 15 EXERCÍCIO 16

EXERCÍCIO 17
