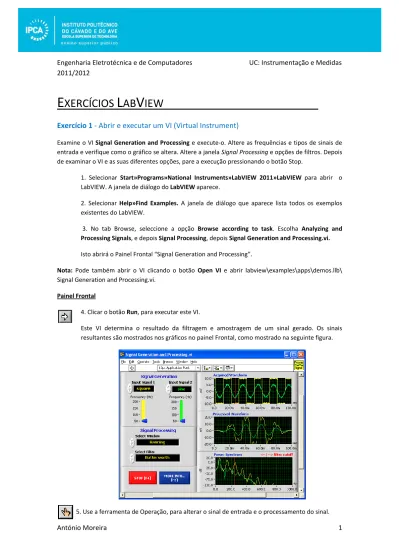

António Moreira 1 Engenharia Eletrotécnica e de Computadores UC: Instrumentação e Medidas 2011/2012
E
XERCÍCIOS
L
AB
V
IEW
Exercício 1 - Abrir e executar um VI (Virtual Instrument)
Examine o VI Signal Generation and Processing e execute-o. Altere as frequências e tipos de sinais de entrada e verifique como o gráfico se altera. Altere a janela Signal Processing e opções de filtros. Depois de examinar o VI e as suas diferentes opções, pare a execução pressionando o botão Stop.
1. Selecionar Start»Programs»National Instruments»LabVIEW 2011»LabVIEW para abrir o LabVIEW. A janela de diálogo do LabVIEW aparece.
2. Selecionar Help»Find Examples. A janela de diálogo que aparece lista todos os exemplos existentes do LabVIEW.
3. No tab Browse, seleccione a opção Browse according to task. Escolha Analyzing and
Processing Signals, e depois Signal Processing, depois Signal Generation and Processing.vi.
Isto abrirá o Painel Frontal “Signal Generation and Processing”.
Nota: Pode também abrir o VI clicando o botão Open VI e abrir labview\examples\apps\demos.llb\
Signal Generation and Processing.vi.
Painel Frontal
4. Clicar o botão Run, para executar este VI.
Este VI determina o resultado da filtragem e amostragem de um sinal gerado. Os sinais resultantes são mostrados nos gráficos no painel Frontal, como mostrado na seguinte figura.
António Moreira 2
6. Pressione o botão More Info… ou [F5] para ler mais acerca das funções de análise. 7. Pressione o botão Stop ou [F4] para parar o VI.
Diagrama de Blocos
8. Selecione Window»Show Diagram ou pressione as teclas <Ctrl-E> para mostrar o diagrama de blocos para este VI. Este diagrama de blocos contém vários dos elementos básicos do diagrama de blocos, incluindo subVIs, funções, e estruturas.
9. Selecione Window»Show Panel ou pressione as teclas <Ctrl-E> para retornar ao Painel Frontal. 10. Feche o VI e não grave as alterações.
Exercício 2 – Converter C to F
Build a VI
Execute os seguintes passos para criar um VI que aceita números com representação em graus Centígrados e devolve o resultado em graus Fahrenheit.
F = 32 + 1.8*C Painel Frontal
1. Selecione File»New para abrir um novo painel frontal.
2. (Opcional) Seleccionar Window»Tile Left and Right - Para mostrar o painel frontal e o diagrama de blocos lado a lado.
3. Criar um controlo numérico digital (numeric digital control). Este controlo será utilizado para o utilizador introduzir os valores em graus Centígrados.
a. Selecione o controlo digital na palete Controls»Numeric Controls. Se a palete de controlos não se encontra visível clique com o botão direito do rato numa área livre do ecrã para a tornar visível.
b. Mova o controlo para o painel frontal e clique para o posicionar. c. Escreva deg C dentro do label depois pressione “enter”.
4. Crie um indicador numérico digital (numeric digital indicator). Este indicador será utilizado para mostrar os valores em graus Fahrenheit.
a. Selecione o indicador digital na palete Controls»Numeric Indicators. b. Mova o indicador para o painel frontal e clique para colocar o mesmo. c. Escreva deg C dentro do label depois pressione “enter”.
LabVIEW cria os terminais correspondentes aos controlos e indicadores no diagrama de Blocos. Os terminais representam o tipo de dados do indicador e controlo. Por exemplo, um terminal tipo DBL representa um valor numérico, com precisão dupla (duas casas decimais).
António Moreira 3
Diagrama Blocos
5. Abra o diagrama de blocos clicando nele ou selecionando o menu Window»Show Diagram.
6. Selecione as funções de Multiplicação e Adição na palete Functions»Numeric e coloque-os no diagrama de blocos.
7. Selecione uma constante numérica na palete Functions» e coloque dois destes objetos no diagrama de blocos.
8. Escreva 1.8 num deles e 32.0 no outro.
9. Use a ferramenta de ligação (Wiring tool) para ligar os ícones como mostrado na figura anterior.
10. Abra o painel frontal clicando sobre o mesmo ou selecionando-o no menu Window»Show
Panel.
11. Guarde o VI já que irá necessitar do mesmo mais à frente. a. Selecione File»Save.
b. Selecione uma pasta onde guardar o VI. c. Escreva o nome Convert C to F.vi. d. Clique no botão guardar.
12. Insira um número no controlo digital e execute o VI. 13. Selecione File»Close para fechar o VI Convert C to F.
Exercício 2a – Criar um SubVI
Painel Frontal
1. Selecione File»Open e escolha o VI Convert C to F.vi criado anteriormente.
2. Clique com o botão direito do rato no ícone (canto superior direito do painel frontal) e selecione Edit Icon. O Icon Editor aparece.
António Moreira 4
4. Clique com o botão direito do rato no painel frontal e selecione Show Connector do menu de atalho para definir as ligações.
5. Crie uma ligação para a entrada em graus Centígrados e um para a saída Graus Fahrenheit. 6. Selecione File»Save para guarde o VI.
7. Selecione File»Close para fechar o VI Convert C to F.
Exercício 2b – Aquisição de Dados
Para realizar este exercício é necessário um sensor de temperatura do tipo BNC-2120, SCB-68, ou DAQ Signal Accessory (NI6008).
Para simplificar a demonstração deste exercício será simulada a receção de um sinal analógico com um gerador de números aleatórios entre 0 e 1 em que 0 corresponde a 0ºC e 1 corresponde a 100ºC.
Painel Frontal
1. Abra um novo VI e crie o seguinte programa.
Diagrama Blocos
2. Construa o seguinte diagrama de blocos.
3. Crie o seguinte ícone, pode utilizar o VI “Temperatura VI” como um subVI.
Temperature Temp Scale
António Moreira 5
Exercício 3 – Ciclos
Utilizar um ciclo while e um gráfico waveform para construir um VI que demonstra a temporização por software.
Painel Frontal
1. Abra um novo VI.
2. Construa o seguinte programa.
Diagrama de Blocos
3. Guarde o VI com o nome Loop.vi. 4. Execute o VI.
António Moreira 6
Adicionar um Timer
Quando o VI é executado, o ciclo while executa com a maior rapidez possível. Completa os passos seguintes para mostrar os dados em intervalos fixos, por exemplo, a cada meio segundo.
5. Guarde o VI. 6. Execute o VI.
7. Experimente colocar diferentes valores para o timer. 8. Fechar o VI.
Exercício 4 - Analisar e guardar Dados
Faça um programa para ler a temperatura a cada 0,25s durante 10 segundos. Durante a aquisição, o VI mostra as medições em tempo-real num gráfico waveform. Após a aquisição estar completa o VI mostra os dados no gráfico e calcula a média, o mínimo e o máximo.
Painel Frontal
1. Abrir um novo VI e construir o seguinte painel frontal.
Não crie os indicadores Mean, Max, and Min para já. Crie-os clicando no diagrama de blocos com o botão direito sobre o terminal escolhendo a opção Create Indicator.
António Moreira 7
Diagrama de Blocos
2. Construa o seguinte diagrama de blocos.
a. Adicione o bloco “Write LabVIEW Measurements File” localizado na pallete
Functions»Output.
3. Guarde o VI como TemperatureLogger.vi. 4. Execute o VI.
5. Depois de pressionado o botão STOP aparecerá uma caixa de diálogo. Será necessário introduzir o nome do ficheiro.
6. Abra o ficheiro para se certificar que o ficheiro foi criado de forma correta, utilizando para o efeito o “NotePad” ou então criando um VI para ler o ficheiro:
Crie o seguinte diagrama de blocos.
Coloque o VI “LabVIEW Measurement File Express” localizado na palete
Functions»Input.
7. Execute o VI.
António Moreira 8
Exercício 5 - Utilizar Gráficos tipo Waveform
Painel Frontal
Diagrama de Blocos
1. Guarde o VI como Multiplot Graph.vi. 2. Execute o VI.
