Espectro de Radiofreqüências TV Digital

(1)

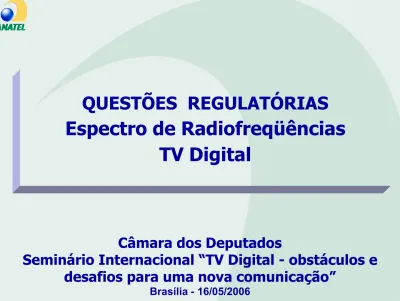

QUESTÕES REGULATÓRIAS

Espectro de Radiofreqüências

TV Digital

Câmara dos Deputados

Seminário Internacional “TV Digital - obstáculos e

desafios para uma nova comunicação”

(2)

Regulamentação Pertinente

¾

LGT – Lei nº 9.472, de 16/07/1997

•Art. 211: A outorga dos serviços de radiodifusão sonora e de

sons e imagens fica excluída da jurisdição da Agência, .... Devendo a Agência elaborar e manter os respectivos planos de distribuição de canais, levando em conta, inclusive, os aspectos concernentes à evolução tecnológica.

¾

Decreto nº 52.795, de 31/10/1963 (Regulamento dos

Serviços de Radiodifusão)

•Art. 21: O CONTEL poderá, em qualquer tempo, determinar que

as concessionárias e permissionárias de serviços de radiodifusão atendam, dentro de determinado prazo, às exigências decorrentes do progresso técnico-científico, tendo em vista a maior perfeição e o mais alto rendimento dos serviços.

¾

Decreto nº 4.901, de 26/11/2003

(3)

Regulamentação Pertinente

¾

Regulamento Técnico para a Prestação do Serviços de

Radiodifusão de Sons e Imagens e de Retransmissão

de Televisão (Resolução nº 284, de 7/12/2001 e

Recomendação UIT- R nº BT.470-4)

• 3.1.1: Canalização em Freqüências Muito Altas (VHF)

Aos Serviços de de Radiodifusão de Sons e Imagens e de Retransmissão de TV em VHF são destinados 12 canais de 6 MHz de largura de faixa,....

• 3.1.2: Canalização em Freqüências Ultra-altas (UHF)

Aos Serviços de de Radiodifusão de Sons e Imagens e de Retransmissão de TV em UHF são destinados 45 canais de 6 MHz de largura de faixa,....

(4)

Regulamentação Pertinente

¾

Recomendação UIT-R nº BT.798-1

A Assembléia de Radiocomunicação da UIT, recomenda

(...)

que a televisão digital terrestre deve ser inserida nos canais (6, 7, e 8 MHz) destinados às emissões de televisão analógica nas faixas de VHF/UHF

¾

Recomendação UIT-R nº BT.1368-4

Critérios de planejamento para serviços de televisão

digital terrestre nas faixas de VHF/UHF

• Sistema ATSC- T: Canal de 6 MHz

• Sistema DVB-T: Canal de 6, 7 ou 8 MHz

(5)

Canalização de TV Analógica no Brasil

¾

UHF

¾

VHF Baixo

¾

VHF Alto

54 MHz 5 canais 88 MHz 174 MHz 7 canais 216 MHz

(6)

Canalização de TV analógica no Brasil

¾

Restrições para utilização dos canais em uma mesma

localidade

• O uso de canais adjacentes provoca interferências

mútuas, não sendo permitido pela regulamentação

técnica vigente.

(7)

Canalização de TV Digital

¾ Canais de VHF - baixo (2 ao 6) - inadequados para a TVD

¾ Canais de VHF - alto (7 ao 13) - necessidade de melhor avaliação

¾ Canais de UHF (14 ao 59, exceto o 37) - preferidos mundialmente;

¾ Canais 60 ao 69 – designação em estudo

¾ Colocalização de canais (instalação em distância inferior a 2 km)

• Canais adjacentes digital/digital e digital/analógico,

• Canal digital taboo de um canal analógico

¾ Exemplo de ocupação do espectro:

TVD1 TV1 TVD2 TV2 TVD3 TV3 TVD4 TVD5 TVD6 TV4

(8)

¾

Coordenação: ANATEL

¾

Desenvolvimento: CPqD (contratada pela ANATEL)

¾

Suporte Técnico: Consultores do grupo SET/ABERT e

corpo técnico das principais redes de televisão

¾

Parâmetros Técnicos: Obtidos a partir de testes de

laboratório e de campo

¾

Duração: Maio/2000 à Novembro/2003.

(9)

PBTVD - Premissas

¾ Viabilizar canais digitais para localidades:

• com pelo menos uma estação de geração (TV – outorga ou

concorrência)

• com mais de 100 mil habitantes (IBGE – Censo de 2000)

atendidas unicamente por retransmissoras

• atendidas por retransmissoras instaladas em regiões

próximas às estações mencionadas nos dois casos anteriores

¾ Harmonizar as coberturas digitais com as analógicas existentes

nas localidades

¾ Considerar que o SBTVD poderá ou não ter a capacidade de

re-uso de freqüência

¾ Utilizar parâmetros técnicos conservadores para que o PBTVD

seja aplicável a qualquer técnica de modulação usada na transmissão terrestre

¾ Nota: considerada a situação que exige maior intensidade de

sinal no receptor (pior situação), privilegiando a recepção interna nas áreas urbanas

(10)

Plataforma de Transmissão HDTV _{(19 M)} Plataforma de Transmissão HDTV LD TV (17 M) _{(2 M)} Plataforma de Transmissão HDTV SD TV (15 M) (4 M) Plataforma de Transmissão

EDTV 1 EDTV 2 (9M cada)

Plataforma de Transmissão

EDTV 1 EDTV 2EDTV 3 (6M cada)

S1 S2 S3 S4 (4M cada)

S1 S2 S3 L1 L2

• É possível adotar qualquer combinação até o limite de carga do sistema (19,2 Mb/s).

Alternativas de Ocupação de um Canal de 6 MHz

(11)

PBTVD - Resolução nº 407 de 10/06/2005

18 21 1830 15 16 11 ₁₀ 30 41 44 27 11 31 271 71 37 452 43 34 86 30 16 2 111 133 97 43 Municípios 290 Localidades 306 População 110 milhões Canais 1893

(12)

Canalização de Repetição de TV Analógica

¾

Canais em UHF (60-69)

• Ocupam faixa imediatamente superior à de Televisão em UHF

• Encontra-se em avaliação o seu uso por estações de TV Digital

(13)

3 Vago 6 Vago 2 Cultura SBT4 5 Globo 7 Record 9 Rede TV! 11 Gazeta 13 Band 8 Vago Vago10 12 Vago 16 CBI 19 P. Metro 21 Rede 21 24 Abril 26 CNT 14 Cable Link 15 Vago 17 Vago Vago18 20 Vago 22 Vago 23 Vago 25 Vago Vago27 28 Vago 29 Show Time 32 MTV Rede Vida34 40 Diário ABC 36 Estadão 42 R. Mulher 30 Vago 31 Vago 33 Vago Suzano35 38 Mogi Cruzes 39 Vago 41 Suzano 43 Vago 44 Vago 56 F. Guilherme Muller 46 Shop Tour 59 Assoc. Cotia 48 F. Fátima 53 F. Trindade 50 Pira Som 45 S. Caetano 47 Vago 49 Mogi Cruzes 51 Vago 52 Itapece rica 54 Mairiporã 55 Vago 57 Mairi porã 58 Guarulhos

Alocação dos Canais em São Paulo/SP

Analógicos

(14)

PBTVD - Fase de Transição

¾ Fase de transição: Transmissão Simultânea Analógico/Digital

(Simulcast)

¾ Fase Digital: TV digital preferencialmente na faixa de UHF

TRANSMISSÃO ANALÓGICA TRANSMISSÃO DIGITAL TEMPO FASE “SIMULCAST” FASE DIGITAL SOMENTE FASE ANALÓGICA SOMENTE

(15)

3 Vago 6 Vago 2 Cultura SBT4 5 Globo 7 Record 9 Rede TV! 11 Gazeta 13 Band 8 Digital Digital10 12 Digital 16 CBI 19 P. Metro 21 Rede 21 24 Abril 26 CNT 14 Cable Link 15 Digital 17 Digital Digital18 20 Digital 22 Digital 23 Digital 25 Digital Digital27 28 Digital 29 Show Time 32 MTV Rede Vida34 40 Diário ABC 36 Estadão 42 R. Mulher 30 Digital 31 Digital 33 Digital 39 Digital 43 Digital 44 Digital 56 F. Guilherme Muller 46 Shop Tour 59 Assoc. Cotia 48 F. Fátima 53 F. Trindade 50 Pira Som 47 Digital 51 Digital 55 Digital

Alocação dos Canais em São Paulo/SP

Analógicos e Digitais

35 Suzano 38 Mogi Cruzes 41 Suzano 45 S. Caetano 49 Mogi Cruzes 52 Itapece rica 54 Mairiporã 57 Mairi porã 58 Guarulhos

(16)

Alocação dos Canais em São Paulo/SP

Digitais

16

Vago Vago19 Vago21 Vago24 Vago26

14

Vago Digital15 Digital17 Digital18 Digital20 Digital22 Digital23 Digital25 Digital27 Digital28

29

Vago Digital30 Digital31 Vago32 Digital33 Vago34 Vago36 Vago40 Vago42

39

Digital Digital43 Digital44

56

Vago

46

Vago Digital47 Vago48 Vago50 Digital51 Vago53 Digital55 Vago59

35

Vago

38

Vago Vago41

45

Vago Vago49 Vago52 Vago54 Vago57 Vago58

63

Digital Digital64 Vago65 Digital66 Vago67 Vago68 Vago69

62 Vago 61 Vago 60 Vago
