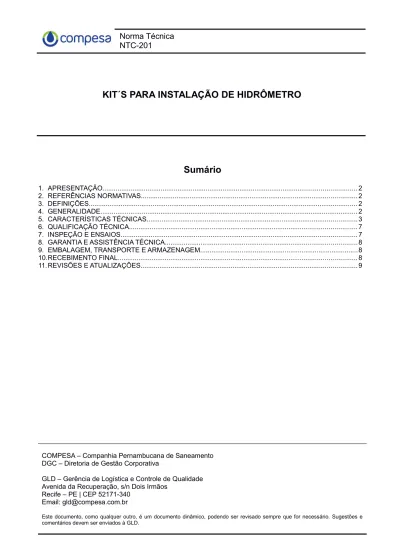

KIT´S PARA INSTALAÇÃO DE HIDRÔMETRO
Sumário
1. APRESENTAÇÃO... 2 2. REFERÊNCIAS NORMATIVAS... 2 3. DEFINIÇÕES... 2 4. GENERALIDADE... 2 5. CARACTERÍSTICAS TÉCNICAS... 3 6. QUALIFICAÇÃO TÉCNICA... 7 7. INSPEÇÃO E ENSAIOS... 78. GARANTIA E ASSISTÊNCIA TÉCNICA...8
9. EMBALAGEM, TRANSPORTE E ARMAZENAGEM...8
10.RECEBIMENTO FINAL... 8
11.REVISÕES E ATUALIZAÇÕES... 9
COMPESA – Companhia Pernambucana de Saneamento DGC – Diretoria de Gestão Corporativa
GLD – Gerência de Logística e Controle de Qualidade Avenida da Recuperação, s/n Dois Irmãos
Recife – PE | CEP 52171-340 Email: [email protected]
Este documento, como qualquer outro, é um documento dinâmico, podendo ser revisado sempre que for necessário. Sugestões e comentários devem ser enviados à GLD.
1. APRESENTAÇÃO
1.1. A Companhia Pernambucana de Saneamento – COMPESA, ao publicar esta “Norma Técnica” visa padronizar os requisitos básicos necessários e demais condições a serem adotadas e exigidas pela COMPESA para a aquisição de Kit´s para Instalação de Hidrômetro.
1.2. A Gerência de Logística e Controle de Qualidade - GLD, subordinada à Diretoria de Gestão Corporativa, é a autoridade funcional na COMPESA responsável pela elaboração deste documento. 2. REFERÊNCIAS NORMATIVAS
2.1. As normas relacionadas a seguir contêm disposições que, ao serem citadas neste texto, constituem prescrições para esta norma. Nos casos de omissão, devem ser utilizadas as especificações presentes nas últimas revisões das normas das principais organizações de normatização nacional e internacional. 2.2. As seguintes normas mencionadas devem ser adotadas em sua última revisão publicada:
2.2.1. NTC-003 - Inspeção de Produto.
2.2.2. NTC-004 - Garantia e Assistência Técnica de Produto.
2.2.3. NBR 8133 - Hidrômetro para água Fria até 15M3 de água Nominal – Padronização. 2.2.4. NBR 11306 - Registro de PVC Rígido, para Ramal Predial.
3. DEFINIÇÕES 3.1. Produto
3.1.1. Todo material, equipamento ou produto químico adquirido pela COMPESA nos diversos processos de aquisição.
3.2. Descrição Longa
3.2.1. É a descrição de produto presente em todas as planilhas de cotação, estimativa de preço, Ordens de Compra, Notas Fiscais de Remessa e outros. É gerada pelo ERP - Resource
Planning (sistema integrado de gestão empresarial) da COMPESA, chamado de ALPHA.
3.3. Hidrômetro
3.3.1. Instrumento destinado a medir e indicar continuamente, o volume de água que o atravessa 3.4. Kit
3.4.1. Componente padrão de instalação de hidrômetro formado por: registro, tubetes e conexões, destinados a montagem de hidrômetros;
3.5. Diâmetro nominal (DN)
3.5.1. Número, expresso em polegada, que identifica a bitola ou o diâmetro do padrão kit;
4. GENERALIDADE
4.1. O equipamento deve ser fabricado conforme especificado neste documento.
4.2. O Fabricante é responsável único pela adequada seleção de materiais de construção do equipamento. Caso este documento indique o material para uma determinada peça, deve ser entendido como preferencial e de padrão mínimo aceitável pela COMPESA. É obrigatório ao fabricante indicar materiais equivalentes ou superiores aos aqui listados.
5. CARACTERÍSTICAS TÉCNICAS 5.1.1. Identificação dos Kit´s:
5.1.1.1. Os Kit´s deverão ser entregues em embalagens devidamente lacradas através de selagem e com a identificação de acordo com a sua aplicação.
5.1.2. Acabamento:
5.1.2.1. Deverá ser uniforme e homogêneo, sem reentrâncias, sem arestas cortantes ou rebarbas e/ou outros defeitos como marcas e deformações que indiquem descontinuidade do material e que possam comprometer suas propriedades, aparência, desempenho e durabilidade.
5.1.3.1. Deve ser projetado e fabricado de maneira a permitir identificar fraude, por qualquer que seja o fator, em inspeção visual;
5.1.3.2. Resistir à pressão dinâmica de até 10 kgf/cm²;
5.1.3.3. Manter, após a instalação, as características mecânicas, químicas, dimensionais e coloração original ao longo do tempo, em condições normais de serviço;
5.1.3.4. Deve ser fabricado com matéria-prima capaz de resistir aos esforços mecânicos, às intempéries naturais do ambiente, ação de agentes corrosivos, temperatura de até 60ºC e exposição diária a raios solares. Não será permitido, em nenhuma hipótese, o uso de materiais reciclados em sua composição;
5.1.3.5. Apresentar alta estabilidade estrutural, bem como resistência mecânica capaz de suportar a montagem dos hidrômetros com seus acessórios;
5.1.3.6. Quando em contato físico com outros materiais, tais como: argamassa de cimento, chapisco, alvenaria ou outro material utilizado na sua instalação, não deve apresentar descoloração, degradação, amolecimento, fissuração ou fragilização;
5.1.3.7. As porcas sextavadas deverão ter inserto metálico, visto que se conectarão com a rosca de metal do hidrômetro, sendo assim necessário este inserto metálico para que não possibilite desgaste da porca sextavada e consequentemente vazamento;
5.1.3.8. Deverá ser Fabricado em PVC (Policloreto de Vinila). 5.2. Composição dos Kit´s
5.2.1. Kit para Instalação de hidrômetro em Caixa de Calçada Polipropileno (peças confeccionadas em PVC na cor Branca):
01 Registro esfera ¾ pol com porca tubete (conforme NBR 11306);
02 Porcas sextavadas com inserto metálico em toda a rosca DN 20 (conforme NBR 8194); 01 Tubete longo ¾ pol;
01 Niple especial sextavado ¾ pol; 03 Contraporcas sextavadas ¾ pol; 02 Anilhas.
5.2.2. Kit para Instalação de hidrômetro em Caixa de Calçada Concreto (peças confeccionadas em PVC na cor Azul):
01 Registro esfera ¾ pol (conforme NBR 11306);
02 Porcas sextavadas com inserto metálico em toda a rosca DN 20 (conforme NBR 8194); 02 Tubetes longos ¾ pol;
01 Niple especial sextavado ¾ pol; 03 Joelhos 25mm X ¾ pol;
01 Joelho 25 mm; 02 Anilhas.
5.2.2.1. IMAGEM KIT PARA INSTALAÇÃO DE HIDRÔMETRO EM CAIXA DE CONCRETO
5.2.3. Kit para Instalação de hidrômetro em Caixa de Parede (peças confeccionadas em PVC na cor Azul):
01 Registro esfera ¾ pol (conforme NBR 11306);
02 Porcas sextavadas com inserto metálico em toda a rosca DN 20 (conforme NBR 8194); 01 Tubete longo ¾ pol;
01 Tubete curto ¾ pol;
01 Niple especial sextavado ¾ pol; 02 Joelhos 25mm X ¾ pol;
02 Anilhas.
6. QUALIFICAÇÃO TÉCNICA
6.1. O PROPONENTE, arrematante do objeto, na etapa de Qualificação Técnica para habilitação durante a licitação deverá apresentar os seguintes documentos sob pena de ser inabilitado:
6.1.1. Atestado de fornecimento do produto: O PROPONENTE deverá comprovar, por meio de atestado(s) fornecido(s) por pessoa jurídica de direito público ou privado, que forneceu o objeto satisfatoriamente na avaliação sobre a qualidade na aplicação do produto e prazo de entrega da demanda estimada para o período que será contratado;
6.1.2. Atestado de capacidade produtiva: O PROPONENTE deverá enviar documento em que o FABRICANTE ateste a sua capacidade produtiva mensal para o(s) produto(s) que solicita qualificação. Tal documento poderá ser utilizado para fins de comprovação da capacidade produtiva do FABRICANTE durante diligência;
6.1.3. Folha de dados (ou descrição detalhada) emitida pelo Fabricante: O PROPONENTE deverá enviar documento(s) emitido(s) pelo FABRICANTE que conste todas as especificações técnicas solicitadas nesta NTC para fins de comparação e análise;
6.1.4. Termo de Exames, Ensaios e Testes do Controle de Qualidade ou Plano de Inspeção e Teste (PIT): O FORNECEDOR deverá enviar documento emitido pelo FABRICANTE apresentando a relação dos ensaios e testes realizados nas etapas de: recebimento da matéria prima, durante a fabricação e no produto acabado, indicando para cada ensaio e/ou teste a norma aplicada. 6.1.5. Laboratório de Controle de Qualidade: O PROPONENTE deverá enviar documento emitido
pelo FABRICANTE informando se este possui nas suas instalações laboratório de qualidade/testes ou se o mesmo é terceirizado. Nesse último caso, deverá ser indicado o nome, endereço e CNPJ do(s) laboratório(s) informando quais ensaios são realizados.
6.1.6. Termo de Garantia: O FABRICANTE deverá apresentar o termo de garantia, informando as condições mínimas de garantia, prazo e recomendações;
6.1.7. Termo de Assistência Técnica no Brasil: O PROPONENTE deverá apresentar documento emitido pelo FABRICANTE, indicando o nome, endereço, telefone e e-mail para contato das assistências técnicas autorizadas em território nacional;
6.2.1. Diligência: O acesso aos colaboradores da COMPESA as instalações do Fabricante para cada item ofertado para verificação das condições de fabricação, testes e ensaios e adequação as normas técnicas, mediante prévia programação, para complemento da etapa de qualificação técnica.
6.2.1.1. O PROPONENTE será responsável pelo custo dos exames, testes e ensaios exigidos que não possam ser executados no laboratório do Fabricante.
6.2.2. Amostras: Amostra(s) do(s) item (ns) ofertado(s).
6.2.3. Normas Técnicas: A(s) norma(s) técnica(s) apresentada(s) na descrição do(s) item(s) ofertado(s).
7. INSPEÇÃO E ENSAIOS
7.1. Requisitos Gerais
7.1.1. O produto passará por: inspeção no recebimento e deverá atender a NTC-003. 7.1.2. As inspeções não isentam o Fabricante da total responsabilidade pelo fornecimento. 7.2. Inspeção no Recebimento
7.2.1. O FORNECEDOR deverá entregar junto com o equipamento os seguintes documentos: 7.2.1.1. Cópia do(s) relatório(s) de inspeção.
7.2.1.2. Manual de montagem, operação e manutenção.
7.2.1.3. Termo de garantia do produto, indicando o prazo e o objeto da garantia do produto.
8. GARANTIA E ASSISTÊNCIA TÉCNICA
8.1. O FORNECEDOR deve atender ao documento “NTC-004 – Garantia e Assistência Técnica de Produto”.
8.2. O FORNECEDOR deve possuir Assistência Técnica, permanente ou por meio de seus representantes, no Brasil, com oficina própria para atender a reparos ou orientar sobre aplicações de seus produtos. 9. EMBALAGEM, TRANSPORTE E ARMAZENAGEM
9.1. O produto deve ser embalado individualmente, de forma a evitar danos durante o transporte e armazenagem.
10. RECEBIMENTO FINAL
10.1. O FORNECEDOR deve apresentar no ato da entrega do produto os documentos listados no 7.2.1; 10.2. Caracteriza-se pela comprovação do atendimento ao especificado.
11. REVISÕES E ATUALIZAÇÕES
Nº Data Objetivo da Revisão Nome Setor Assinatura
01 12/01/2016 Elaboração do documento
Ana Flávia Rodrigues dos
Santos GLD
Paulo Alves da Fonseca GHI
02 14/06/2018 Revisão e atualização de texto
Ana Flávia Rodrigues GLD
