Válter Lúcio Maio 2006 1
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO

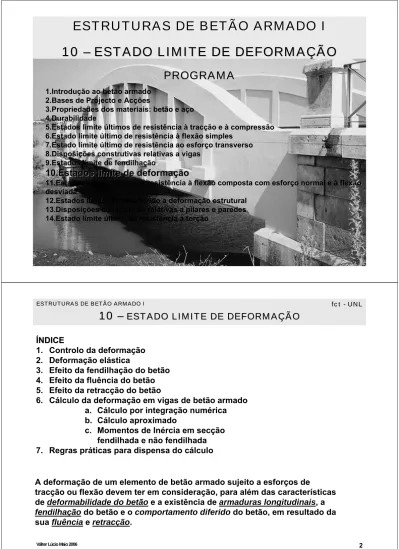

PROGRAMA
PROGRAMA
1.Introdução ao betão armado 2.Bases de Projecto e Acções
3.Propriedades dos materiais: betão e aço 4.Durabilidade
5.Estados limite últimos de resistência à tracção e à compressão 6.Estado limite último de resistência à flexão simples
7.Estado limite último de resistência ao esforço transverso 8.Disposições construtivas relativas a vigas
9.Estados limite de fendilhação
10.
10.
Estados limite de deformação
Estados limite de deformação
11.Estados limite últimos de resistência à flexão composta com esforço normal e à flexão desviada
12.Estados limite últimos devido a deformação estrutural 13.Disposições construtivas relativas a pilares e paredes 14.Estado limite último de resistência à torção
Válter Lúcio Maio 2006
ESTRUTURAS DE BETÃO ARMADO I
ESTRUTURAS DE BETÃO ARMADO I fctfct--UNLUNL
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
ÍNDICE
ÍNDICE
1. Controlo da deformação 2. Deformação elástica
3. Efeito da fendilhação do betão 4. Efeito da fluência do betão 5. Efeito da retracção do betão
6. Cálculo da deformação em vigas de betão armado a. Cálculo por integração numérica b. Cálculo aproximado
c. Momentos de Inércia em secção fendilhada e não fendilhada 7. Regras práticas para dispensa do cálculo
A deformação de um elemento de betão armado sujeito a esforços de
tracção ou flexão devem ter em consideração, para além das características de deformabilidade do betão e a existência de armaduras longitudinais, a fendilhaçãodo betão e o comportamento diferido do betão, em resultado da sua fluência e retracção.
Válter Lúcio Maio 2006 3
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
1.
1. CONTROLO DA DEFORMAÇÃOCONTROLO DA DEFORMAÇÃO
A deformação deve ser controlada para não comprometer o funcionamento e o aspecto da estrutura.
A deformação não deve condicionar o funcionamento de equipamentos ou máquinas, nem deve proporcionar a acumulação de águas pluviais ou outras. A deformação da estrutura não deve pôr em causa a integridade de elementos não estruturais, tais como: paredes divisórias, envidraçados, revestimentos ou outros acabamentos.
LIMITES PARA A DEFORMAÇÃO
Em edifícios correntes, a flecha de uma viga em relação aos seus apoios, determinadas para a combinação de acções quase permanente,
não deve exceder
a
max= ℓ/250
. Para reduzir a flecha pode ser utilizada uma contra-flecha, a qual também não deve exceder ℓ/250.Para não danificar os elementos não estruturais susceptíveis de serem
danificados, a deformação que ocorre depois da construção desses elementos deve ser limitada a
a
max= ℓ/500
, para a combinação de acções quase permanente.a
Contra-flecha
Válter Lúcio Maio 2006
ESTRUTURAS DE BETÃO ARMADO I
ESTRUTURAS DE BETÃO ARMADO I fctfct--UNLUNL
10
Válter Lúcio Maio 2006 5
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
2. DEFORMAÇÃO ELÁSTICA 2. DEFORMAÇÃO ELÁSTICA M M r ε1 ε2 a r – raio de curvatura.
ε
1eε
2– extensões na fibra superior e inferior da viga, respectivamente. 1/r – curvatura. ε2 -ε1 -y1 y2 h (PTV) PRINCÍPIO DOS TRABALHOS VIRTUAISM
dx
r
1
a
=
∫
h
r
1
=
ε
2−
ε
1h
y
y
I
E
M
2−
1=
I
E
M
=
E
1 1σ
=
ε
I
y
M
E
1
1=
E
2 2σ
=
ε
I
y
M
E
1
2=
1
+M
+M
Válter Lúcio Maio 2006
ESTRUTURAS DE BETÃO ARMADO I
ESTRUTURAS DE BETÃO ARMADO I fctfct--UNLUNL
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
3.
3. EFEITO DA FENDILHAÇÃO DO BETÃOEFEITO DA FENDILHAÇÃO DO BETÃO
N
N
ℓ
Tirante
σ σcI σsI = fctm σsII= N / AsEm secção não fendilhada:
N Δℓ
N
cr= f
ctmA
ct Ncr SEC ÇÃ O N ÃO FE ND ILH AD A -I NR SECÇ ÃO FE NDILH ADA -IIΔℓ
I=
ε
sIx ℓ =
ε
cIx ℓ
Em secção fendilhada:
Δℓ
II=
ε
sIIx ℓ
ε εcI=σcI/Ec εsII=σsII/ Es εsI=σsI/Es (1-ζ)ΔℓI ζ ΔℓII
Δℓ
I≤
Δℓ ≤ Δℓ
II Seja:ℓ
I= (1-
ζ) ℓ
eℓ
II=
ζ ℓ
Então: Δℓ = ζ ΔℓII+ (1-
ζ) Δℓ
IN
N
Zona fendilhada Zona não fendilhada ℓII= ζℓ ℓI= (1-ζ) ℓ ΔℓI ΔℓII ΔℓVálter Lúcio Maio 2006 7
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
N
N
ℓ
Tirante
N Δℓ Ncr SE CÇ ÃO NÃ O F EN DIL HA DA -I NR SECÇ ÃO FE NDILH ADA -II (1-ζ)ΔℓI ζ ΔℓIIA variação de comprimento do tirante é dada pela soma das variações de comprimento de cada uma das zonas:
Δℓ = ζΔℓ
II+ (1-
ζ) Δℓ
Iε
m=
Δℓ/ℓ = ζ ε
sII+ (1-
ζ) ε
sIN
N
Zona fendilhada Zona não fendilhada ℓII= ζℓ ℓI= (1-ζ) ℓ ΔℓI ΔℓII ΔℓA zona não fendilhada (1-ζ)ℓ corresponde
ao comprimento que tem um
comportamento igual ao da secção não fendilhada.
A zona fendilhada ζ ℓ corresponde ao
comprimento que tem um comportamento igual ao da secção fendilhada.
Como
Δℓ
I=
ε
sIx ℓ
eΔℓ
II=
ε
sIIx ℓ
então:ε
εcI=σcI/Ec
εsII=σsII/ Es
εsI=σsI/Es
Válter Lúcio Maio 2006
ESTRUTURAS DE BETÃO ARMADO I
ESTRUTURAS DE BETÃO ARMADO I fctfct--UNLUNL
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
ζ designa-se por coeficiente de distribuição, corresponde à percentagem do
elemento de betão armado que tem um comportamento semelhante ao de uma
secção fendilhada: 2 s sr
1
⎟⎟
⎠
⎞
⎜⎜
⎝
⎛
σ
σ
⋅
β
−
=
ζ
ζ = 0 se a zona em análise não possui secções fendilhadas, isto é, se N ≤ Ncrno
caso de tracção pura, ou se M ≤ Mcrno caso de flexão simples.
β é um coeficiente que tem em conta a influência da duração, ou da sua repetição,
da acção na extensão média e toma o valor:
β = 1.0 para um único carregamento de curta duração; β = 0.5 para cargas repetidas ou de longa duração.
σsé a tensão na armadura traccionada calculada para a secção fendilhada e para a combinação quase permanente de acções;
σsré a tensão na armadura traccionada calculada para a secção fendilhada e para o efeito das acções que provocam a fendilhação, isto é, para Ncrno caso de
tracção pura, ou Mcrno caso de flexão simples.
2 cr
M
M
1
⎟
⎠
⎞
⎜
⎝
⎛
⋅
β
−
=
ζ
2 crN
N
1
⎟
⎠
⎞
⎜
⎝
⎛
⋅
β
−
=
ζ
Devido à linearidade entre as tensões
σse σsre os esforços N ou M, ζ pode
Válter Lúcio Maio 2006 9
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
EM VIGAS
Podemos generalizar o modelo de comportamento anterior para a flexão em vigas, uma vez que a curvatura por flexão também pode ser traduzida em termos de deformações no aço e no betão:
Zona não fendilhada ℓII= ζℓ ℓI= (1-ζ) ℓ Zona fendilhada M M x
ℓ
M M d r 1 εs −εc = I E M = M 1/r Mcr SE CÇ ÃO NÃ O F EN DIL HA DA -I MR SECÇ ÃO FE NDILH ADA -II 1/rI 1/rII 1/rmEntão, na zona não fendilhada (zona I):
I I E I M r 1 c = e na zona fendilhada (zona II):
M
cr= f
ctmw
c II II E I M r 1 c =Válter Lúcio Maio 2006
ESTRUTURAS DE BETÃO ARMADO I
ESTRUTURAS DE BETÃO ARMADO I fctfct--UNLUNL
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
dx
M
r
1
a
m
∫
=
A flecha numa viga pode então ser determinada por:
Nas zonas não fendilhadas (M < Mcr) ζ=0.
1
+M
+M
M cr M ≥ McrZona não fendilhada: M < Mcr Zona fendilhada: M ≥ Mcr
1/r
m= [
ζ 1/I
II+ (1-
ζ) 1/I
I] M/E
c1/r
m=
ζ 1/r
II+ (1-
ζ) 1/r
IEsta integração pode ser efectuada usando métodos numéricos.
I I E I M r 1 c = II II E I M r 1 c = com e
Válter Lúcio Maio 2006 11
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
4.
4. EFEITO DA FLUÊNCIA DO BETÃOEFEITO DA FLUÊNCIA DO BETÃO
Fluência (creep em inglês)é a deformação do betão ao logo do tempo sob carga constante. εc t t0 0 εc0 εc∞ εc,t t εcc
ε
c,t=
ε
c0+
ε
ccε
cc(t,t0)=
ϕ
(t,t0) xε
c0O betão, sujeito a uma tensão no instante t0sofre uma deformação instantânea εc0, a qual aumenta com o tempo, atingindo o valor εc,tno instante t.
εcc é a deformação por fluência entre t0e t. A tempo infinito t∞a deformação toma o valor εc∞.
O coeficiente de fluência ϕ(t,t0) é a relação entre a deformação por fluência e a deformação instantânea: ϕ(t,t0) = εcc/ εc0
ε
cc(t,t0)=
ϕ
(t,t0) xσ
c/E
cO coeficiente de fluência é função do módulo de elasticidade tangente Ec= 1.05 Ecm
Válter Lúcio Maio 2006
ESTRUTURAS DE BETÃO ARMADO I
ESTRUTURAS DE BETÃO ARMADO I fctfct--UNLUNL
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
ε
c,t=
ε
c0+
ϕ
(t,t0) xε
c0ε
c,t= (1+
ϕ
(t,t0))ε
c0ε
c,t= (1+
ϕ
(t,t0))σ
c/E
cε
c,t=
σ
c/ [E
c/(1+
ϕ
(t,t0))]E
c,eff= E
c/(1+
ϕ
(∞,t0)) Das expressões anteriores:A fluência depende, principalmente:
•da idade do betão t0em que é aplicado a tensão, •da idade do betão t em que é medida a deformação, •da geometria da secção (h0),
•da humidade relativa RH,
•da classe de resistência do cimento
Designa-se por módulo de elasticidade efectivo o valor do módulo de elasticidade que tem em consideração a deformação total por fluência do betão:
Nas expressões anteriores, usadas para determinação da deformação, deve ser usado o módulo de elasticidade efectivo:
Igualmente, na quantificação do coeficiente de homogeneização para
determinação das características geométricas das secções de betão armado, deve ser usado o módulo de elasticidade efectivo: αe= Es/ Ec,eff
I I E I M r 1 eff , c = II II E I M r 1 eff , c = e
Válter Lúcio Maio 2006 13
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 100 50 30 1 2 3 5 10 20 t0 ϕ(∞, t0) S N R 100 300 500 700 900 1100 1300 1500 C20/25 C25/30 C30/37 C35/45 C40/50 C45/55 C50/60 C55/67 C60/75 C70/85 C90/105 C80/95 h0 (mm) t0 0 1,0 2,0 3,0 4,0 5,0 6,0 100 50 30 1 2 3 5 10 20 ϕ(∞, t0) S N R C20/25 C25/30 C30/37 C35/45 C55/67 C70/85 C90/105 C80/95 C45/55 C40/50 C60/75 C50/60 100 300 500 700 900 1100 1300 1500 h0 (mm) 1 2 3 4 5 ϕ(∞,t0) é o valor final do coeficiente de fluência. t0 é a data do carregamento em dias. h0 é a espessura equivalente da secção = 2Ac/u, onde Acé a área da secção transversal de betão e u é o perímetro da parte da parte da secção exposta à secagem. N, R e S são diferentes classes de resistência do cimento (ver EC2 3.1.2(6)).
Ambiente interior – RH = 50%
Ambiente exterior – RH = 80% COEFICIENTE DE
FLUÊNCIA
Válter Lúcio Maio 2006
ESTRUTURAS DE BETÃO ARMADO I
ESTRUTURAS DE BETÃO ARMADO I fctfct--UNLUNL
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
5.
5. EFEITO DA RETRACÇÃO DO BETÃOEFEITO DA RETRACÇÃO DO BETÃO
A retracção (shrinkage em inglês) do betão consiste na redução gradual de volume do elemento de betão, devido à secagem, auto-dessecação e carbonatação da massa de betão endurecida.
A deformação por retracção é independente do estado de tensão.
A retracção por auto-dessecação, ou retracção autogénea, está associada à hidratação do cimento, desenvolvendo-se principalmente nos primeiros dias da cura do betão.
A retracção por secagem do betão evolui lentamente e resulta da migração da água através do betão endurecido. É a parcela mais importante na deformação por retracção do betão. A retracção por carbonatação corresponde à reacção entre o dióxido de carbono do ar com a pasta de cimento hidratado ao longo do tempo.
A retracção plástica do betão ocorre na fase de betão fresco, não sendo de considerar para efeito da deformação dos elementos de betão, e pode ser controlada através de uma cura, compactação e composição do betão convenientes.
O valor da extensão por retracção εcspode ser dado pela soma das duas principais parcelas: a retracção por secagem εcde a retracção autogénea εca.
Válter Lúcio Maio 2006 15
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
ε
cd(
∞) = k
hε
cd,0O valor final da retracção por secagem é dado por:
εcd,0designa-se por retracção livre por secagem e é função da humidade relativa do ambiente.
εsd.0 x103 0,00 0,13 0,24 0,38 0,46 0,48 C40/50 0,00 0,17 0,30 0,49 0,58 0,62 C20/25 100 90 80 60 40 20
Humidade Relativa (em 0/ 0) Betão
khdepende da espessura equivalente h0. 0,851,0 0,75 0,70 100 200 300 ≥ 500 kh h0
ε
ca(
∞) = 2.5 (f
ck– 10) 10
-6O valor final da extensão por retracção autogénea é:
Válter Lúcio Maio 2006
ESTRUTURAS DE BETÃO ARMADO I
ESTRUTURAS DE BETÃO ARMADO I fctfct--UNLUNL
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
DEFORMAÇÃO POR RETRACÇÃO Considere-se uma viga de betão sujeita a uma deformação por retracção εcs.
Se não houver armadura, a retracção é uniforme na altura da viga. Havendo armadura, esta reagiria com
uma força igual à força de compressão que a retracção do betão lhe impõe:
N = -εcsEsAs
Surgindo no betão, por equilíbrio, uma força e um momento: N = εcsEsAs ; M = εcsEsAs(d-x)
ε
csN
N
dN
N
xM
M
+
=
I E M r 1 c cs =Sendo a curvatura dada por:
(
)
I E x d A E c s s cs − ε = Ou seja: I S r 1 e cs cs α ε =onde αe= Es/Ec,eff; S = As(d-x) é o momento estático da armadura em relação à linha neutra e I é o momento de inércia da secção fendilhada, ou não fendilhada.
Válter Lúcio Maio 2006 17
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
6.
6. CÁLCULO DA DEFORMAÇÃO EM VIGAS DE BETÃO ARMADOCÁLCULO DA DEFORMAÇÃO EM VIGAS DE BETÃO ARMADO
dx
M
r
1
a
m
∫
=
Nas zonas não fendilhadas (M < Mcr) ζ=0.
1/r
m=
ζ 1/r
II+ (1-
ζ) 1/r
I I I E I M r 1 eff , c = II II E I M r 1 eff , c =Onde a curvatura média é dada por:
e
Resumindo, o cálculo da flecha numa viga pode ser obtida usando o princípio dos trabalhos virtuais:
Com: I S r 1 e cs cs α ε =
Às curvaturas anteriores pode ser adicionada a curvatura devido à retracção do betão:
Onde Ec,eff tem em conta a fluência do betão A fluência do betão deve também ser considerada na determinação de IIe III, respectivamente os momentos de inércia da secção não fendilhada e da secção fendilhada, onde deve ser usado o coeficiente de homogeneização efectivo
αe= Es/Ec,eff 2 cr
M
M
1
⎟
⎠
⎞
⎜
⎝
⎛
⋅
β
−
=
ζ
ζ é o coef. de distribuição:Válter Lúcio Maio 2006
ESTRUTURAS DE BETÃO ARMADO I
ESTRUTURAS DE BETÃO ARMADO I fctfct--UNLUNL
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
Designa-se por deformação ou flecha instantâneaflecha instantâneaa que não tem em consideração
os efeitos diferidos do comportamento do betão: fluência e retracção. Neste caso t=t0, Ec,eff= Ecme:
I I E I M r 1 cm = II II E I M r 1 cm =
dx
M
r
1
a
0 , m 0=
∫
1/r
m,0=
ζ 1/r
II+ (1-
ζ) 1/r
IDesigna-se por deformação ou flecha a longo prazoflecha a longo prazo, ou valor máximo, a que tem
em consideração os valores máximos dos efeitos diferidos. Neste caso t = t∞, ϕ = ϕ (∞, t0), Ec,eff= Ec/(1+ϕ), εcs= εcs(∞) e:
dx
M
r
1
a
, m∫
∞ ∞=
1/r
m,∞=
ζ 1/r
II+ (1-
ζ) 1/r
IVálter Lúcio Maio 2006 19
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
a. Cálculo por integração numérica
A integração anterior pode ser calculada usando um método numérico:
•considere-se a viga representada na figura, a
qual pode ser dividida num determinado número de secções equidistantes. Quanto maior for o número de secções consideradas menor será o erro do resultado.
•determina-se a carga para a combinação
quase permanente, Mcr, αeeεcs;
•a integração numérica pode ser efectuada
usando, por exemplo, o método de Simpson 1/rm 1/rII 5 4 3 2 1 f 1/rI ζ S III II M As Secção M r Mdx f dx 1 a m
∫
∫
= =1
+M
+M
1 2 3 4 5 1 2 3 4 5 Δx ∫ f dx = Δx/3{f1+ + 4 (f2+ f4 + f6 + …) + + 2 (f3+ f5 + f7 + …) + fn}•para cada secção determinam-se: As, M, M, II,
III, para a retracção S, ζ, 1/rI, 1/rIIe 1/rm.
Válter Lúcio Maio 2006
ESTRUTURAS DE BETÃO ARMADO I
ESTRUTURAS DE BETÃO ARMADO I fctfct--UNLUNL
10
Válter Lúcio Maio 2006 21
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
b. Cálculo aproximado
Este método aproximado considera apenas as características de certas secções que se consideram determinantes no cálculo da flecha.
Essas Secções DeterminantesSecções Determinantesno cálculo da flecha correspondem às secções de
máximos momentos, as quais coincidem, em regra, com as secções de máxima curvatura de flexão.
+
M
VIGA SIMPLESMENTE APOIADA
D MD
-M
VIGA EM CONSOLA D MD +M
VIGA ENCASTRADA APOIADA
D1 MD,1 D2 MD,2 -+
M
VIGA BI-ENCASTRADA D1 MD,1 D2 MD,2 - -MD,2 D2Nos casos em apenas existe uma Secção DeterminanteSecção Determinante
considera-se as características dessa secção.
Nos casos em que existem duas ou mais
Secções Determinantes
Secções Determinantes, considera-se a média das flechas calculadas com base em cada uma das
Secções determinantes.
Secções determinantes.
Válter Lúcio Maio 2006
ESTRUTURAS DE BETÃO ARMADO I
ESTRUTURAS DE BETÃO ARMADO I fctfct--UNLUNL
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
•FLECHA INSTANTÂNEA (t=0)a
0=
ζ a
II0+ (1-
ζ) a
I0a
I0= a
c/ (I
I/I
c)
e
a
II0= a
c/ (I
II/I
c)
II e IIIdeterminados com ϕ=0.
aI0é a flecha instantânea, determinada considerando as características da Secção Determinante não fendilhada.
aII0é a flecha instantânea, determinada considerando as características da Secção Determinante fendilhada.
Seja aca deformação elástica (*), determinada com base nas características
da secção de betão ( Ic= bh3/12 , E
cm), desprezando a presença das armaduras,
a fendilhação e a fluência do betão.
É, então, fácil determinar aI0 e aII0 fazendo:
(*) para uma viga simplesmente apoiada sujeita a uma carga uniformemente distribuída, por
exemplo: ac= (5/384) p l4/ E cmIc
ζ será determinado na Secção Determinante, com o respectivo
momento flector M determinado para a combinação quase
permanente de acções e o momento de fendilhação Mcr, e β = 1.0.
2 cr
M
M
1
⎟
⎠
⎞
⎜
⎝
⎛
⋅
β
−
=
ζ
Válter Lúcio Maio 2006 23
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
•FLECHA A LONGO PRAZO (t=∞)
a
∞
=
ζ a
II∞+ (1-
ζ) a
I∞a
I∞= [(1+
ϕ) a
c/1.05] / (I
I/I
c)
e
a
II∞= [(1+
ϕ) a
c/1.05] / (I
II/I
c)
IIe IIIdeterminados com ϕ = ϕ(∞,t0)
aI∞é a flecha a longo prazo, determinada considerando as características da Secção Determinante não fendilhada.
aII∞é a flecha a longo prazo, determinada considerando as características da Secção Determinante fendilhada.
É fácil determinar aI∞ e aII∞ com base em ac, modificado para ter em conta Ec,eff:
Para a flecha a longo prazo, no cálculo deζ deverá ser considerado β = 0.5.
Válter Lúcio Maio 2006
ESTRUTURAS DE BETÃO ARMADO I
ESTRUTURAS DE BETÃO ARMADO I fctfct--UNLUNL
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
CARACTERÍSTICAS DA SECÇÃO NÂO FENDILHADA
CARACTERÍSTICAS DA SECÇÃO NÂO FENDILHADA
(
(
I
I
)
)
SECÇÃO RECTANGULARA secção é homogeneizada com αe= Es/ Ec,eff onde Ec,eff= 1.05 Ecm/(1+ϕ)
e ϕ é o coeficiente de fluência.
No caso de acções instantâneas Ec,eff= Ecm Posição da linha neutra:
(
s s)
s s 2'
A
A
bh
'
A
a
A
d
2
bh
x
+
α
+
α
⋅
+
α
⋅
+
=
Com ρ = As/bd , ρ’ = A’s/bd: Para β = 0 : d x h As b L N A’s a(
+
β
)
αρ
+
⎟
⎠
⎞
⎜
⎝
⎛
+
β
αρ
+
⎟
⎠
⎞
⎜
⎝
⎛
=
=
1
d
h
d
a
1
d
h
2
1
d
x
k
2 αρ + αρ + ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ = = d h d h 2 1 d x k 2e com β = A’s/As= ρ’/ρ vem:
(
'
)
bd
bh
'
a
bd
bd
2
bh
x
2 2ρ
+
ρ
α
+
αρ
⋅
⋅
+
αρ
+
=
Válter Lúcio Maio 2006 25
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
Momento de Inércia em secção não fendilhada:
SECÇÃO RECTANGULAR d x h A’s As b a L N
I
I= bh
3/12 + bh (x-h/2)
2+
α A
s(d-x)
2+
α A’
s(x-a)
2I
I= bh
3/12 + bh (x-h/2)
2+
αρ bd
3[(1-x/d)
2+
β (x/d-a/d)
2]
I
I= bh
3/12 { 1 + 3(2x/h-1)
2+ 12
αρ (d/h)
3[(1-x/d)
2+
β (x/d-a/d)
2] }
I
I= I
c{ 1 + 3(2x/h-1)
2+ 12
αρ (d/h)
3[(1-x/d)
2+
β (x/d-a/d)
2] }
ComI
c= bh
3/12
Cálculo de tensões:x
I
M
I c=
−
σ
−(
x
a
)
I
M
'
I s=
−
α
−
σ
(
d
x
)
I
M
I s=
α
−
σ
εc Comρ = A
s/bd e
β = A’
s/ A
s ε’s εs)
x
h
(
I
M
I c=
−
σ
+ σs σ’s σc -σc+Válter Lúcio Maio 2006
ESTRUTURAS DE BETÃO ARMADO I
ESTRUTURAS DE BETÃO ARMADO I fctfct--UNLUNL
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
CARACTERÍSTICAS DA SECÇÃO FENDILHADA
CARACTERÍSTICAS DA SECÇÃO FENDILHADA
(
(
II
II
)
)
SECÇÃO RECTANGULAR A secção é homogeneizada com αe= Es/ Ec,eff onde Ec,eff= 1.05 Ecm/(1+ϕ)
e ϕ é o coeficiente de fluência.
No caso de acções instantâneas Ec,eff= Ecm Posição da linha neutra:
(
s s)
s s 2'
A
A
bx
'
A
a
A
d
2
bx
x
+
α
+
α
⋅
+
α
⋅
+
=
d x h A’s As b a L Nbx
2+
α (A
s
+ A’
s)x - bx
2/2 -
α (dA
s+ aA’
s) = 0
0.5 x
2+ x
α (ρ + ρ’) d - α (ρ d + ρ’a) d = 0
Com ρ = As/bd e ρ’ = A’s/bd ; fazendo β = A’s/As= ρ’/ρ vem:
0.5 (x/d)
2+ x/d
αρ(1+β) - αρ(1 + β a/d) = 0
(
)
(
)
⎥
⎦
⎤
⎢
⎣
⎡
β
+
−
⎟
⎠
⎞
⎜
⎝
⎛
+
β
αρ
+
β
+
αρ
=
=
1
d
a
1
2
1
d
x
k
2 ⎥ ⎦ ⎤ ⎢ ⎣ ⎡ − αρ + αρ = = 1 2 1 d x k Para β = 0 : ou:Válter Lúcio Maio 2006 27
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
s
s
z
A
M
=
σ
Momento de Inércia da secção fendilhada:
SECÇÃO RECTANGULAR d x h A’s As b a L N
I
II= bx
3/3 +
α A
s(d-x)
2+
α A’
s(x-a)
2I
II= bx
3/3 +
αρ bd
3[(1-x/d)
2+
β (x/d-a/d)
2]
I
II= bh
3/12 { 4(x/h)
3+ 12
αρ (d/h)
3[(1-x/d)
2+
β (x/d-a/d)
2] }
I
II= I
c{ 4(x/h)
3+ 12
αρ (d/h)
3[(1-x/d)
2+
β (x/d-a/d)
2] }
ComI
c= bh
3/12
Cálculo de tensões:x
I
M
II c=
−
σ
(
x
a
)
I
M
'
II s=
−
α
−
σ
(
d
x
)
I
M
II s=
α
−
σ
Ou: σs σ’s σc εc ε’s εs σc Fs Fc+F’s z≈ 0.9d Comρ = A
s/bd e
β = A’
s/ A
s Com ( ) x d A I z s II − α =Válter Lúcio Maio 2006
ESTRUTURAS DE BETÃO ARMADO I
ESTRUTURAS DE BETÃO ARMADO I fctfct--UNLUNL
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
3.37 4.00 3.09 3.60 2.75 3.14 2.33 2.62 1.82 2.00 0.50 3.06 3.70 2.82 3.34 2.52 2.93 2.17 2.47 1.73 1.93 0.45 2.75 3.40 2.54 3.08 2.29 2.73 1.99 2.32 1.63 1.86 0.40 2.44 3.10 2.26 2.82 2.06 2.51 1.81 2.17 1.52 1.78 0.35 2.12 2.80 1.98 2.56 1.82 2.30 1.62 2.01 1.39 1.69 0.30 1.80 2.50 1.70 2.30 1.57 2.09 1.42 1.86 1.25 1.60 0.25 1.48 2.20 1.40 2.04 1.31 1.88 1.21 1.70 1.09 1.50 0.20 1.15 1.90 1.10 1.78 1.04 1.66 0.98 1.53 0.90 1.39 0.15 0.80 1.60 0.78 1.52 0.75 1.44 0.71 1.36 0.68 1.27 0.10 0.44 1.30 0.43 1.26 0.42 1.22 0.41 1.18 0.40 1.14 0.05 0.19 1.12 0.19 1.10 0.19 1.09 0.19 1.07 0.18 1.06 0.02 0.00 1.00 0.00 1.00 0.00 1.00 0.00 1.00 0.00 1.00 0.00 III/Ic II/Ic III/Ic II/Ic III/Ic II/Ic III/Ic II/Ic III/Ic II/Ic αρ 1.00 0.75 0.50 0.25 0.00 β 1.00 d/h= 1.12 1.97 1.08 1.84 1.02 1.70 0.96 1.53 0.88 1.34 0.45 1.02 1.86 0.99 1.75 0.94 1.62 0.89 1.48 0.83 1.31 0.40 0.92 1.76 0.89 1.66 0.86 1.55 0.82 1.42 0.78 1.28 0.35 0.82 1.65 0.80 1.56 0.77 1.47 0.75 1.37 0.71 1.25 0.30 0.71 1.54 0.70 1.47 0.68 1.39 0.66 1.31 0.64 1.22 0.25 0.60 1.43 0.59 1.38 0.58 1.32 0.57 1.25 0.56 1.18 0.20 0.48 1.32 0.48 1.28 0.47 1.24 0.47 1.19 0.46 1.14 0.15 0.35 1.22 0.35 1.19 0.35 1.16 0.35 1.13 0.35 1.10 0.10 0.20 1.11 0.20 1.09 0.20 1.08 0.20 1.07 0.20 1.05 0.05 0.10 1.04 0.09 1.04 0.09 1.03 0.09 1.03 0.09 1.02 0.02 0.00 1.00 0.00 1.00 0.00 1.00 0.00 1.00 0.00 1.00 0.00 III/Ic II/Ic III/Ic II/Ic III/Ic II/Ic III/Ic II/Ic III/Ic II/Ic αρ 1.00 0.75 0.50 0.25 0.00 β 0.80 d/h= MOMENTOS DE INÉRCIA EM SECÇÕES RECTANGULARES DE BETÃO ARMADO
em secção não fendilhada: II = (II/Ic) bh3/12
em secção fendilhada: III = (III/Ic) bh3/12 d h A’s As b a x ρ = As/bd β = A’s/ As α = Es/ Ec,eff Ec,eff= 1.05 Ecm/(1+ϕ) a= h-d ρ = As/bd β = A’s/ As 1.91 2.73 1.79 2.50 1.65 2.24 1.47 1.94 1.26 1.60 0.45 1.72 2.54 1.62 2.33 1.50 2.10 1.36 1.85 1.19 1.55 0.40 1.54 2.34 1.46 2.17 1.36 1.97 1.24 1.75 1.10 1.50 0.35 1.35 2.15 1.28 2.00 1.21 1.83 1.12 1.65 1.01 1.44 0.30 1.16 1.96 1.11 1.83 1.05 1.70 0.99 1.55 0.91 1.38 0.25 0.96 1.77 0.93 1.67 0.89 1.56 0.84 1.45 0.79 1.32 0.20 0.75 1.58 0.73 1.50 0.71 1.42 0.69 1.34 0.66 1.25 0.15 0.54 1.38 0.53 1.33 0.52 1.28 0.51 1.23 0.49 1.17 0.10 0.30 1.19 0.30 1.17 0.30 1.14 0.29 1.12 0.29 1.09 0.05 0.14 1.08 0.14 1.07 0.14 1.06 0.13 1.05 0.13 1.04 0.02 0.00 1.00 0.00 1.00 0.00 1.00 0.00 1.00 0.00 1.00 0.00 III/Ic II/Ic III/Ic II/Ic III/Ic II/Ic III/Ic II/Ic III/Ic II/Ic αρ 1.00 0.75 0.50 0.25 0.00 β 0.90 d/h=
Válter Lúcio Maio 2006 29
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
FLECHAS ELÁSTICAS EM VIGAS
FLECHAS ELÁSTICAS EM VIGAS p ℓ a p ℓ a p ℓ a a = 5.0 aA a = 2.5 aA a = 3.2 aA M ℓ a a = (1/16) Mℓ2/EI ℓ a P a = 2.08 aA a = 1.17 aA a = 1.4 aA a = 0.45 aC p ℓ a p ℓ a p ℓ a p ℓ a ℓ a P a = 0.92 aA a = 0.50 aA a = 0.70 aA a = 0.25 aC p ℓ a p ℓ ℓ P a = 0.73 aB a = 0.46 aB a = (1/3) Pℓ3/EI p ℓ p ℓ p ℓ p ℓ ℓ a = 0.27 aB p ℓ a a a a a a a a P aA= (1/384) pℓ4/EI aB= (1/8) pℓ4/EI aC= (1/48) Pℓ3/EI
Válter Lúcio Maio 2006
ESTRUTURAS DE BETÃO ARMADO I
ESTRUTURAS DE BETÃO ARMADO I fctfct--UNLUNL
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
FLECHA A CURTO PRAZO (t=0)
EXEMPLO DE APLICA
EXEMPLO DE APLICAÇÇÃOÃO
+ MD
M VIGA SIMPLESMENTE APOIADA
pqp = 30kN/m ℓ= 5.0mD
Viga: bxh = 0.25x0.45m d=0.40m d/h≈0.9 Armadura: A500NR β = 0
3φ20 → As= 9.42cm2 ρ = 0.94%
Secção determinante a meio vão
Betão: C20/25 → Ecm= 30GPa → fctm= 2.2MPa MD= pqpℓ2 / 8 = 93.8kNm I c= bh3/12 = 1.9x10-3 Flecha elástica: ac= (5/384) pℓ4/E cmIc= (5/384) 30x5.04/ (30x106x1.9x10-3) = 4.3mm α= Es/ Ecm= 200/30 = 6.7 αρ= 6.7x0.94% = 0.063 das tabelas: II/ Ic= 1.12 III/ Ic= 0.35 Momento de fendilhação: Mcr= fctmbh2/6 = 2200 x 0.25x0.452/6 = 18.6kNm
MD> Mcr→ a viga está fendilhada na zona da secção determinante
ζ= 1- β (Mcr/MD)2 = 1 – 1.0 (18.6 / 93.8)2= 0.96
a0= ζ aII0+ (1-ζ) aI0 = 0.96 x 12.3 + (1-0.96) x 3.8 = 12.0mm
aI0= ac/ (II/Ic) = 4.3mm / 1.12 = 3.8mm e aII0= ac/ (III/Ic) = 4.3mm / 0.35 = 12.3mm
Válter Lúcio Maio 2006 31
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
Coef. de fluência ϕ=2.5
FLECHA A LONGO PRAZO (t=∞)
α= Es/ Ec,eff= 200/9 = 22.2 αρ= 22.2x0.94% = 0.21 das tabelas: II/ Ic= 1.33 III/ Ic= 0.81 ζ= 1- β (Mcr/MD)2= 1 – 0.5 (18.6 / 93.8)2= 0.98 a0= ζ aII0+ (1-ζ) aI0= 0.98 x 18.6 + (1-0.98) x 11.3 = 18.5mm aI∞= (1+ϕ) ac/ (II/Ic) = (1+2.5) x 4.3mm / 1.33 = 11.3mm aII∞= (1+ϕ) ac/ (III/Ic) = (1+2.5) x 4.3mm / 0.81 = 18.6mm <
ℓ
/250 = 5000/250 = 20mm OK! Ec,eff = 1.05 Ecm/(1+ϕ) = 1.05x30 / (1+2.5) = 9.0GPaVálter Lúcio Maio 2006
ESTRUTURAS DE BETÃO ARMADO I
ESTRUTURAS DE BETÃO ARMADO I fctfct--UNLUNL
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
7.
7. REGRAS PRÁTICAS PARA DISPENSA DO CÁLCULOREGRAS PRÁTICAS PARA DISPENSA DO CÁLCULO
Nos casos correntes, podem ser usadas regras simplificadasregras simplificadasde limitação da rela
relaçção vão / altura ão vão / altura úútiltilda viga para evitar flechas elevadas.
O cálculo das flechas só será necessário quando não forem respeitadas estas regras ou quando a situação em análise não se enquadrar nos pressupostos definidos para as regras simplificadas.
Considere-se que para a combinacombinaçção quase permanenteão quase permanentede acções Mqp= MEd/1.4 Então: σs= fyd/ 1.4 = 435 / 1.4 = 310MPa para o A500
a∞= k1pqpℓ4/ E c,effIm
Para uma viga, em geral,
Onde Im é o valor médio do momento de inércia da secção transversal da viga, tendo em conta o momento de inércia em secção não fendilhada II, o momento de inércia em secção fendilhada IIIe o coeficiente de distribuição ζ.
1/Im= ζ 1/III + (1-ζ) 1/II
Tomando agora σs= αeMqp(d-x) / III com Mqp= pqpℓ2/ k 2
ou seja σs= αepqpℓ2 (d-x) / (k
Válter Lúcio Maio 2006 33
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
em a∞= k1pqpℓ4/ E
c,effIm = k1k2ℓ2 σs,qp(III /Im) / [Ec,effαe(d-x)]
com Ec,effαe= Ec,eff(Es/ Ec,eff) = Es
Para uma viga simplesmente apoiada k1= 5/384 e k2= 8
considere-se a∞/ℓ = 1/250 e, como valor aproximado: Im/III= 1.2
Substituindo na expressão anterior:
ℓ/d = (1/250) (0.65) (1.2) / [(40/384) (310 MPa / 200 000 MPa)] = 19.3 donde a∞/ℓ = k1k2(ℓ/d) (σs,qp/ Es) (III /Im) / (1-x/d)
ou seja, a relação entre o vão e a altura útil deve respeitar:
ℓ/d = (a
∞/ℓ) (1-x/d) (I
m/I
II) / [k
1k
2(
σ
s,qp/ E
s) ]
Como exemplo, tome-se ρ = 0.5% e αe= 20 para determinar (1-x/d) = 0.65
⎥ ⎦ ⎤ ⎢ ⎣ ⎡ − ρ α + ρ α = 1 2 1 d x e e
isto é, para ℓ/d ≤ 19.3 a flecha da viga é inferior a ℓ/250 e verifica a segurança. Aplicando este princípio a outras situações obtém-se a tabela seguinte.
Substituindo pqpℓ2 = k
2σsIII / [ αe(d-x)]
Válter Lúcio Maio 2006
ESTRUTURAS DE BETÃO ARMADO I
ESTRUTURAS DE BETÃO ARMADO I fctfct--UNLUNL
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
24 17
Laje sem vigas apoiada sobre pilares (laje fungiforme) (em relação ao maior vão)
20 14
Viga simplesmente apoiada,
laje simplesmente apoiada armada numa ou em duas direcções
26 18
Vão extremo de uma viga contínua
ou de uma laje contínua armada numa direcção ou de uma laje armada em duas direcções contínua ao longo do lado maior
30 20
Vão interior de uma viga
ou de uma laje armada numa ou em duas direcções
• Se σs≠ 310MPa , ou no caso de aço A400, multiplicar os valores anteriores por 500 / (fykAs,req/As,prov)
• No caso de vigas em T com b ≥ 3 bwos valores acima devem ser multiplicados por 0.8.
• Em geral, os valores indicados são conservativos, podendo frequentemente o cálculo revelar que é possível utilizar
elementos mais esbeltos.
• Para lajes armadas em duas direcções, a verificação deverá ser efectuada em relação ao menor vão. Para lajes fungiformes deverá considerar-se o maior vão.
• Os limites indicados para lajes fungiformes correspondem para a flecha a meio vão a uma limitação menos exigente do que a de vão/250. A experiência demonstrou que estes limites são satisfatórios.
8 6 Consola Betão levemente solicitado ρ= 0,5% Betão fortemente solicitado ρ = 1,5% Sistema estrutural VALORES MÁXIMOS DE
VALORES MÁXIMOS DE ℓℓ/d/dEM VIGAS E LAJES QUE EM VIGAS E LAJES QUE GARANTEM O ESTADO LIMITE DE DEFORMA
GARANTEM O ESTADO LIMITE DE DEFORMAÇÇÃO ÃO SEM NECESSIDADE DE C
Válter Lúcio Maio 2006 35
10
10
–
–
ESTADO LIMITE DE DEFORMAÇÃO
ESTADO LIMITE DE DEFORMAÇÃO
PROGRAMA
PROGRAMA
1. Introdução ao betão armado 2. Bases de Projecto e Acções
3. Propriedades dos materiais: betão e aço 4. Durabilidade
5. Estados limite últimos de resistência à tracção e à compressão 6. Estado limite último de resistência à flexão simples
7. Estado limite último de resistência ao esforço transverso 8. Disposições construtivas relativas a vigas
9. Estados limite de fendilhação 10.Estados limite de deformação
11.Estados limites últimos de resistência à flexão composta com
esforço normal e à flexão desviada
12.Estados limite últimos devido a deformação estrutural 13.Disposições construtivas relativas a pilares e paredes 14.Estado limite último de resistência à torção
