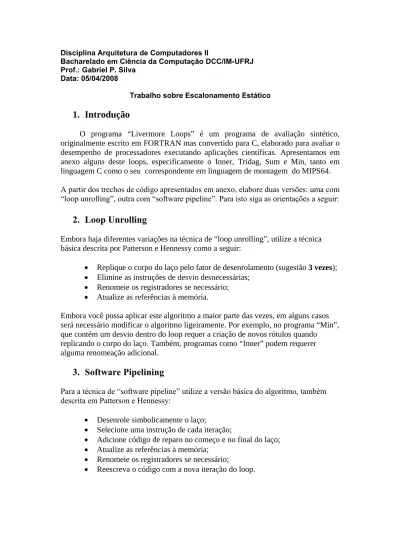

Disciplina Arquitetura de Computadores II
Bacharelado em Ciência da Computação DCC/IM-UFRJ Prof.: Gabriel P. Silva
Data: 05/04/2008
Trabalho sobre Escalonamento Estático
1. Introdução
O programa “Livermore Loops” é um programa de avaliação sintético, originalmente escrito em FORTRAN mas convertido para C, elaborado para avaliar o desempenho de processadores executando aplicações científicas. Apresentamos em anexo alguns deste loops, especificamente o Inner, Tridag, Sum e Min, tanto em linguagem C como o seu correspondente em linguagem de montagem do MIPS64. A partir dos trechos de código apresentados em anexo, elabore duas versões: uma com “loop unrolling”, outra com “software pipeline”. Para isto siga as orientações a seguir:
2. Loop Unrolling
Embora haja diferentes variações na técnica de “loop unrolling”, utilize a técnica básica descrita por Patterson e Hennessy como a seguir:
Replique o corpo do laço pelo fator de desenrolamento (sugestão 3 vezes); Elimine as instruções de desvio desnecessárias;
Renomeie os registradores se necessário; Atualize as referências à memória.
Embora você possa aplicar este algoritmo a maior parte das vezes, em alguns casos será necessário modificar o algoritmo ligeiramente. Por exemplo, no programa “Min”, que contém um desvio dentro do loop requer a criação de novos rótulos quando replicando o corpo do laço. Também, programas como “Inner” podem requerer alguma renomeação adicional.
3. Software Pipelining
Para a técnica de “software pipeline” utilize a versão básica do algoritmo, também descrita em Patterson e Hennessy:
Desenrole simbolicamente o laço;
Selecione uma instrução de cada iteração;
Adicione código de reparo no começo e no final do laço; Atualize as referências à memória;
Renomeie os registradores se necessário;
O número de vezes que o laço será desenrolado simbolicamente depende da estrutura do código. A minha sugestão é que isto seja feito três vezes. Assim, dentro do loop sempre haverá três seções. A transformação básica do laço é ilustrada a seguir:
LOADS STORES
EXECS EXEC
STORES LOADS
Original Loop Software Pipelined
4. Resultados
Escolha 2 (dois) programas, adicione os dados estáticos e valores necessários para a execução do programa e levante os seguintes dados para todo o programa e para cada iteração:
1) Número de Instruções 2) Número de Ciclos
3) O IPC de todo o programa 4) Número de Paradas (Bolhas)
a. RAW b. WAW c. Estruturais
Apresente os resultados para os seguintes casos :
a) Original: Nenhuma destas técnicas foi aplicada
b) Loop Unrolling
c) Software Pipelining
5. Anexos
The original version of the Livermore Loops (officially known as the Livermore Fortran Kernels) was written in Fortran by Frank McMahon of Lawrence Livermore National Laboratory. The Loops are used to benchmark the floating point performance of a computer. The Loops benchmark was created by extracting the DO loops that consumed most of the run time from several physics simulation programs at LLNL. These loops are all one-dimensional and the data they use is small enough to fit in the cache memory of most current (1998) computers. The results of the Loops have been a good predictor of performance on complex physics simulation programs, provided that they use cache efficiently. Many 2D and 3D simulations programs at LLNL have data sets much larger than cache memory, but have been written so that they achieve high cache
utilization. The Loops is a good predictor of the performance of these programs. The Loops use a single processor, so other benchmarks are required to measure the performance of parallel computers.
This version of the Loops is written entirely in ANSI C. It was translated directly from the Fortran version by Steven Langer of Lawrence Livermore National Laboratory. There was no attempt to translate the Fortran into idiomatic C - e.g., arrays are still
addressed via indexing macros that act like Fortran indices. The arrays are passed to the computational kernels via global variables. This matches the use of COMMON blocks in Fortran, instead of passing the arrays as pointer arguments as is usually done in C. The performance with many C compilers available in 1998 is better when arrays are passed in global variables than when they are passed as arguments.
The C kernels are the same as those in McMahon's original version, so the results should be the same as for the version with a Fortran driver program.
This program is discussed in an article by Steven Langer in the July/August 1998 issue of Computers in Physics.
/*
******************************************************************** Kernel 3 -- inner product
******************************************************************** Q= 0.0 DO 3 k= 1,n 3 Q= Q + Z(k)*X(k) /* q = 0.0; for ( k=0 ; k<n ; k++ ) { q += z[k]*x[k]; } ;;inner LOOP: l.d F1, 0(R2) l.d F0, 0(R3) mul.d F1, F1, F0 l.d F0, 0(R4) add.d F0, F0, F1 s.d F0, 0(R4) daddi R3, R3, #8 daddi R31, R31, #1 ld R1, 0(R5) slt R1, R31, R1 bne R1, R0, LOOP
;; filled delay slot: daddi R2, R2, #8
/*
****************************************************************** Kernel 5 -- tri-diagonal elimination, below diagonal
******************************************************************* * DO 5 i = 2,n
* 5 X(i)= Z(i)*(Y(i) - X(i-1)) */
for ( i=1 ; i<n ; i++ ) {
x[i] = z[i]*( y[i] - x[i-1] ); } ;;tridag LOOP: l.d F2, 0(R31) l.d F0, 0(R2) sub.d F2, F2, F0 l.d F0, 0(R3) mul.d F0, F0, F2 s.d F0, 0(R4) daddi F4, R4, #8 daddi R3, R3, #8 daddi R2, R2, #8 daddi R5, R5, #1 l.d r1, 0(R7) slt R1, R5, R1 bne R1, R0, LOOP
;; filled delay slot:
/*
******************************************************************* * Kernel 11 -- first sum
******************************************************************* * X(1)= Y(1) * DO 11 k = 2,n * 11 X(k)= X(k-1) + Y(k) */ x[0] = y[0]; for ( k=1 ; k<n ; k++ ) { x[k] = x[k-1] + y[k]; } ;;sum L17: l.d F0, 0(R2) l.d F1, 0(R3) add.d F0, F0, F1 s.d F0, 0(R4) daddi R4, R4, #8 daddi R3, R3, #8 daddi R31, R31, #1 ld R1, 0(R6) slt R1, R31, R1 bne R1, R0, L17
;; filled delay slot: daddi R2, R2, #8
/*
******************************************************************* * Kernel 24 -- find location of first minimum in array
******************************************************************* * X( n/2)= -1.0E+10 * m= 1 * DO 24 k= 2,n * IF( X(k).LT.X(m)) m= k * 24 CONTINUE */ x[n/2] = -1.0e+10; m = 0; for ( k=1 ; k<n ; k++ ) { if ( x[k] < x[m] ) m = k; } ;;min LOOP: ld R1, 0(R4) dsll R1, R1, #2 dadd R1, R1, R5 l.d F1, 0(R31) l.d F0, 0(R1) c.lt.d F1, F0 bc1f GREAT nop ; not filled. sd R2, 0(R4) GREAT:
daddi R2, R2, #1 slt R1, R2, R3 bne R1, R0, LOOP
/*
****************************************************************** *
* Kernel 1 -- hydro fragment
****************************************************************** * * DO 1 L = 1,Loop * DO 1 k = 1,n * 1 X(k)= Q + Y(k)*(R*ZX(k+10) + T*ZX(k+11)) */ for ( l=1 ; l<=loop ; l++ ) { for ( k=0 ; k<n ; k++ ) { x[k] = q + y[k]*( r*z[k+10] + t*z[k+11] ); } } cvt.d.l F5,F0 daddiu $sp,$sp,-24048 li 5,20 # 0x14 li R4,1 # 0x1 mov.d F4,F5 mov.d F3,F5 move R2,$sp $L15: li R3,99 # 0x63 .align 3 L8: l.d F8,16120(R2) #F8 = z [k+10] daddiu R3,R3,-1 l.d F7,16112(R2) #F7 = z [k+11] l.d F6,8016(R2) #F6 = y [k] mul.d F0,F3,F8 #F0 = t*z[k+10] madd.d F1,F0,F4,F7 #F1 = t*z[k+10]+r*z[k+11] madd.d F2,F5,F6,F1 #F2 = q+y[k]*(F1) s.d F2,0(R2) #x[k] = F2 bgez R3,L8 daddiu R2,R2,8 daddiu R4,R4,1 slt R2,R5,R4 beq R2,R0,L15 move R2,$sp
