Tecnologia de calibração
Folha de dados WIKA CT 25.02 outras aprovações veja
página 5
Indicador de pressão de precisão
Modelo CPG2500
Indicador de pressão de precisão modelo CPG2500
Aplicações
■ Padrão de pressão para laboratórios de calibração
■ Padrão de transferência com sensor externo
■ Fabricação de instrumentos de pressão
■ Medição de pressão diferencial
■ Monitoramento da pressão de 3 canais simultâneos
Características especiais
■ Faixa de pressão de 0 ... 25 mbar até de 0 ... 2.890 bar
(0 ... 0,36 até 0 ... 42.000 psi)
■ Sensores removíveis/intercambiáveis
■ Exatidão até 0,008 % de IS (IntelliScale)
■ Faixas de pressão externas de 0,36 até 6.000 psi
■ Precisão 0,004 % FS
Descrição
Aplicação
O indicador de precisão de pressão modelo CPG2500 é utilizado para calibração em laboratórios e instalações de fabricação como fonte para medição precisa de pressão. Ele é utilizado para verificar a exatidão de indicadores / transmissores de pressão em campo ou como padrão do laboratório e quando há a necessidade de um alto nível de exatidão da pressão na fabricação, teste e calibração de instrumentos de pressão ou manômetros.
Funcionalidade
O CPG2500 pode ser configurado com um, dois ou três sensores de pressão. Dois sensores são internos, e um terceiro é externo. Os sensores de pressão são pneumaticamente isolados e assim um canal pode ser configurado com um sensor de até 690 bar (10.000 psi) e um
outro de até 25 mbar / 10 inH2O. Um sensor barométrico de
referência pode ser adicionado internamente como opcional para indicação da pressão barométrica ou pode ser utilizado para emular pressão manométrica ou absoluta. Faixas de pressão para cada canal são especificadas pelo cliente.
Veja a tabela de sensor na página 3 para faixas e especificações de incertezas.
A vantagem de IntelliScale e sensores removíveis
Com a especificação IntelliScale, cada sensor é calibrado para fornecer a leitura na parte superior da faixa em relação à leitura. Três sensores podem ser configurados de modo que parte de suas leituras sejam adjacentes, proporcionando o uso de um percentual de exatidão nas leituras sobre a faixa de medição total. Adicionalmente, cada sensor é removível e intercambiável, proporcionando uma recertificação remota e a alteração rápida das faixas de medição dos sensores, minimiza o tempo de inatividade. Os sensores de pressão externos CPT6180 ou CPT6100 também está disponível para aplicações remotas.
Adicionalmente, cada sensor de pressão de referência é removível e intercambiável, proporcionando uma recalibração externa e alterações de faixa e ainda minimizando o tempo de inatividade.
Especificações
Modelo CPG2500
Sensor de pressão de referência padrão, modelo CPR2550
Faixa de pressão
Exatidão 1) 0,01 % ST 2) 0,01 % IS-50 3)
Pressão manométrica 0 ... 25 mbar a 0 ... 700 bar
(0 ... 0,36 até 0 ... 10.000 psi) 0 ... 1 até 0 ... 400 bar(0 ... 14,5 até 0 ... 6.000 psi) Pressão bi-direcional -12,5 ... +12,5 mbar até -1 ... 700 bar
(-0,18 ... +0,18 psi até -14,5 ... 10.000 psi) -1 ... 10 até -1 ... 400 bar(-14,5 ... +145 até -14,5 ... 6.000 psi) Pressão absoluta 4) 0 ... 500 mbar até 0 ... 701 bar abs.
(0 ... 7,5 psi até 0 ... 10.015 psi abs.) 0 ... 1 até 0 ... 401 bar absoluto(0 ... 14,5 até 0 ... 6.015 psi abs.)
Precisão 5) 0,004 % FS 0,004 % FS
Intervalo de calibração 365 dias 6) 365 dias
Compatibilidade com meios
Metais em contato com o meio alumínio série 6000/7000, aço inoxidável 316, latão
Não-metais em contato com o meio PTFE (Teflon®), uretano, silicone, RTV, graxa de silicone, PVC, epóxi, Buna N, fluoroelastômeros (Viton®)
Sensor
Taxa de leitura 33 leituras/segundo
Ajustes de calibração Ajuste interno de zero e multiplicador de span, linearização de até 11 pontos para cada sensor
1) É definida pela incerteza de medição total, a qual é expressa pelo fator de cobertura (k = 2) e inclui os seguintes fatores: o desempenho intrínseco do instrumento, a incerteza de medição do instrumento de referência, a estabilidade temporal, a influência das condições ambientais, a deriva e os efeitos da temperatura ao longo da faixa compensada durante o ajuste de zero periódico a cada 30 dias.
2) ST = Span total = final da faixa de medição - início da faixa de medição
3) Exatidão 0,01 % IS-50: Significa que entre 0 ... 50 % da escala total, a exatidão é 0,01 % da metade do span total e entre 50 ... 100 % da escala total, a exatidão é 0,01 % da leitura. 4) A faixa de calibração mínima do(s) sensor(es) absoluto(s) é(são) 600 mTor
5) Ele é definido como os efeitos combinados da linearidade, repetibilidade e histerese ao longo da faixa de temperatura compensada declarada
6) 180 dias para faixas de pressão abaixo 1 bar (15 psi) e acima de 400 bar (6.000 psi) pressão manométrica ou absoluta e -1 ... +1 bar (-15 ... +14,5 psi) bi-direcional. 365 dias para as demais faixas especificadas.
Teflon® é uma marca registrada da DuPont Performance Elastomers.
Viton® elastômeros fluorados é uma marca registrada da DuPont Performance Elastomers.
Comunicação
A interface local do usuário é exibida em um touchscreen colorido de 7". Navegação dentro da estrutura intuitiva do menu pode ser aprendido facilmente. Ícones reconhecíveis na tela touchscreen abrem outras telas para configuração e calibração.
Comunicação com um computador remoto é possível através RS-232, IEEE-488, USB ou Ethernet.
Os comandos e consultas de comunicação são consistentes com os medidores de pressão digitais Mensor anteriores com comandos adicionais para o terceiro canal.
Sensor de pressão de referência premium, modelo CPR2580
Faixa de pressão
Exatidão 1) 0,008 % IS-33 7)
Pressão manométrica 0 ... 12 até 0 ...16,5 psig 0 ... 17,5 até 0 ... 33 psig 0 ... 80 até 0 ... 110 psig 0 ... 120 até 0 ... 220 psig
Precisão 5) 0,004 % FS
Intervalo de calibração 365 dias
Faixa de pressão
Exatidão 1) 0,008 % IS-33 7) 0,008 % IS-50 8)
Pressão absoluta 4) 0 ... 12 até 0 ...16,5 psia
0 ... 18,4 até 0 ... 33 psia 0 ... 36 até 0 ... 50 psia 0 ... 80 até 0 ... 110 psia 0 ... 160 até 0 ... 220 psia 0 ... 240 até 0 ... 500 psia 0 ... 700 até 0 ... 1,100 psia 0 ... 1.400 até 0 ... 3.300 psia 0 ... 4.200 até 0 ... 6.015 psia Precisão 5) 0,004 % FS 0,004 % FS
Intervalo de calibração 365 dias 365 dias
Faixa de pressão
Exatidão 1) 0,01 % ST 3) 0,014 % ST 3)
Pressão absoluta 4) 0 ... 8.000 até 0 ... 11.000 psia 0 ... 12.000 até 0 ... 22.000 psia
0 ... 24.000 até 0 ... 31.500 psia 0 ... 32.000 até 0 ... 42.000 psia
Precisão 5) 0,004 % FS 0,004 % FS
Intervalo de calibração 365 dias 365 dias
Compatibilidade com meios
Metais em contato com o meio alumínio série 6000/7000, aço inoxidável 316, Inconel
Não-metais em contato com o meio PTFE (Teflon®), uretano, silicone, RTV, graxa de silicone, PVC, epóxi, Buna N,
fluoroelastômeros (Viton®) Sensor
Taxa de leitura 10 leituras/segundo
Ajustes de calibração Ajuste interno de zero e multiplicador de span, linearização de até 11 pontos para cada sensor
1) É definida pela incerteza de medição total, a qual é expressa pelo fator de cobertura (k = 2) e inclui os seguintes fatores: o desempenho intrínseco do instrumento, a incerteza de medição do instrumento de referência, a estabilidade temporal, a influência das condições ambientais, a deriva e os efeitos da temperatura ao longo da faixa compensada durante o ajuste de zero periódico a cada 30 dias.
3) Exatidão 0,01 % IS-50: Significa que entre 0 ... 50 % da escala total, a exatidão é 0,01 % da metade do span total e entre 50 ... 100 % da escala total, a exatidão é 0,01 % da leitura. 4) A faixa de calibração mínima do(s) sensor(es) absoluto(s) é(são) 600 mTor
5) Ele é definido como os efeitos combinados da linearidade, repetibilidade e histerese ao longo da faixa de temperatura compensada declarada
7) Exatidão 0,008 % IS-33: Significa que entre 0 ... 33 % da escala total, a exatidão é 0,008 % do terço inferior da escala completa e entre 33 ... 100 % da escala total, a exatidão é 0,008 % da leitura.
8) Exatidão 0,008 % IS-50: Significa que entre 0 ... 50 % da escala total, a exatidão é 0,008 % da metade do span total e entre 50 ... 100 % da escala total, a exatidão é 0,008 % da leitura.
Teflon® é uma marca registrada da DuPont Performance Elastomers.
Base do instrumento
Instrumento
Versão de instrumento Padrão: instrumento de bancada
Opção: - Montagem em painel 19" com abas laterais incluindo kit para montagem em painel. - Montagem em painel 19" inclusive conjunto para montagem em painel para montagem
de instrumento duplo
Dimensões veja desenhos técnicos
Peso 5,7 kg (12,5 lbs) com todas as opções internas
Tempo de “warm-up” aproximadamente 15 minutos
Display
Tela Display colorido LCD 7"
Resolução 4 ... 7 dígitos dependendo da faixa e unidades
Entrada de dados Teclado touchscreen
Unidades de medição psi, psf, osi, atm, inH2O (4 °C), inH2O (20 °C), inH2O (60 °F), mbar, bar, Dy/cm2, pascal, hPa, kPa, MPa, inHg (0 °C), inHg (60 °F), mTorr, Torr, mmHg (0 °C), cmHg (0 °C), mHg (0 °C), mmH2O (4 °C), cmH2O (4 °C), mH2O (4 °C), mmH2O (20 °C), cmH2O (20 °C), mH2O (20 °C), mSW, ftH2O (4 °C), ftH2O (20 °C), ftH2O (60 °F), inSW, ftSW, tsi, tsf, g/cm², kg/cm², kg/m², % da escala, + 2 unidades definidas pelo usuário (multiplicador de psi, bar ou pascal)
Taxa de unidades /sec., /min., /hr., /3-hr
Idiomas Inglês, Alemão, Espanhol, Francês, Português, Polonês, Russo, Chines, Japonês, Coreano Medição de filtros Desligado, baixo, normal, alto
Conexões
Número de sensores integráveis
(selecionável) Padrão: 1 sensor de pressão de referênciaOpção: 2º sensor de pressão de referência, sensor externo de pressão e referência barométrica Conexões à pressão até 400 bar (6.000 psi): 7/16-20 F SAE/MS. 1/8" FNPT, acessórios adaptáveis configuráveis
Acima de 400 bar (6.000 psi): Autoclave F250C/HIP HF4 Adaptadores de pressão Standard: sem
Opção: conexão para tubo 6 mm Swagelok®, conexão para tubo 1/4" Swagelok®, conexões fêmeas NPT 1/8", conexões fêmeas NPT 1/8" ou conexões fêmeas BSP 1/8 Limites de sobrepressão Típico 110 % FS, opcional válvulas externas de alívio estão disponíveis
Fonte de tensão
Fonte de alimentação AC 100 ... 120 V ou AC 200 ... 240 V, 50 ... 60 Hz, 24 A máx.
Saída de alimentação DC 12 V, 1,67 A (incluí 4 adaptadores de conexão para região específica)
Condições ambientais
Temperatura de armazenamento 0 ... 70 °C (32 ... 158 °F)
Umidade 0 ... 95 % r. h. (sem condensação)
Temperatura de operação 15 ... 40 °C (59 ... 104 °F)
Comunicação
Interface IEEE 488, RS-232, USB e Ethernet
Aprovações
Logo Descrição País
Declaração de conformidade UE ■ Diretriz EMC 9)
EN 61326 emissão (grupo 1, classe A) e imunidade (aplicação industrial)
■ Diretiva de baixa tensão
■ Diretiva RoHS
União Europeia
EAC
■ Diretiva EMC
■ Diretiva de baixa tensão
■ Diretriz para equipamentos de pressão
Comunidade Econômica da Eurásia
GOST
Metrologia, calibração Rússia
KazInMetr
Metrologia, calibração Cazaquistão
- MTSCHS
Comissionamento Cazaquistão
BelGIM
Metrologia, calibração Bielorrússia
UkrSEPRO
Metrologia, calibração Ucrânia
Uzstandard
Metrologia, calibração Uzbequistão
9) AVISO! Este é um equipamento da classe de emissão A e projetado para uso em ambientes industriais. Em outros ambientes, por exemplo, instalações residenciais ou comerciais, ele pode interferir com outros equipamentos em certas condições. Em tais circunstâncias o usuário deve tomar medidas adequadas.
Certificados
Certificado
Calibração 10) Padrão: certificado de calibração A2LA (padrão da fábrica)
Opção: Certificado de calibração DKD/DAkkS
Intervalo de recalibração
recomendado 1 ano (depende das condições de uso)
10) Calibração em posição horizontal.
11.4 (0.45) 218.4 (8.60) 133.4 (5.25) 322.6 (12.7) 481.8 (18.97) 465.1 (18.31) 177 (6.97) 101.6 (4.00) 481.8 (18.97) 465.1 (18.31) 177 (6.97) 101.6 (4.00)
Dimensões em mm (polegadas)
Invólucro de bancada Vista de frente Instrumento únicoVista lateral (esquerda)
Instrumento duplo
10 8 6 9 7 5 4 1 2 3 4 5 6 8 10 9 7
Conexões elétricas e de pressão - visão traseira
1 Conexão para referência barométrica opcional
2 Conexão de entrada canal A (7/16-20 UNF)
3 Conexão de entrada canal B (7/16-20 UNF)
4 Alimentação
5 Interface USB (entrada) para manutenção
6 Conexão Ethernet
7 Interface USB (instrumento) para comunicação remota
8 Interface RS-232
9 Interface IEEE-488
10 Conexão externa do sensor
Um ou dois sensores de pressão podem ser escolhidos (veja especificações).
Em adição, um sensor de pressão de precisão de medição remota com uma faixa de medição ≤ 401 bar (≤ 6.015 psi) pode ser escolhido na seção "faixa padrão". Os sensores de pressão remota são os modelos Mensor CPT6100 ou CPT6180 configurados para se comunicar via RS-232 com uma taxa de transmissão que pode ser escolhida a partir de quatro taxas de transmissão selecionáveis.
Todos os sensores de pressão internos são removíveis e intercambiáveis. Simplesmente remova os quatro parafusos no painel traseiro, deslize o sensor de pressão de referência para fora e remove o cabo de interface.
Uma referência barométrica interna e removível também pode ser solicitada.
Todos os sensores de pressão de referência CPG2500 podem ser calibrados enquanto o instrumento utiliza o firmware. Eles também podem ser calibrados externamente com um cabo de interface / cabo de alimentação opcional, sled de calibração (apenas barômetro) e software para calibração remota.
Sensores de pressão de referência versátil
Sensor de pressão de referência removível / substituível
Figura a esquerda: sensor externo de pressão de referência
Figura a direita: Referência barométrica removível / substituível
Existe uma variedade de aplicações para o CPG2500:
■ Padrão de transferência para verificar a precisão dos
sensores de pressão de campo ou de fábrica, medidores de pressão digitais ou analógicos
■ Laboratório de pressão padrão
■ Indicador de pressão de alta exatidão
■ Indicação da pressão diferencial, para verificação ou
calibração
■ Barômetro de precisão
■ Componente em aplicação OEM que necessita indicação
de pressão e saída de precisão de pressão.
■ Medidor de vazão de precisão para monitoramento de
pressão
■ Teste de vazamento
■ Indicação remota de pressão em processos de fabricação
Aplicação
Sensor de pressão externo de referência modelo CPT6100 ou CPT6180 Comunicação via RS-232, IEEE-488, USB ou Ethernet Comunicação via RS-232
Comunicação remota para computador ou laptop
Interface do usuário
Single-frame canal “A”
Dual-frame canal “A” e “B”
Triple-frame canal “A”, “B” e “Remoto”
Leitura de barômetro opcional
Com tela auxiliar de unidades alternativas, pico e faixa. Exemplo: Unidade do barômetro ajustada para psi.
Sem tela auxiliar de unidades alternativas, pico e faixa. Exemplo: Unidade do barômetro ajustada para psi.
Com tela auxiliar de unidades alternativas, pico e faixa, mais tecla zero indicada.
Exemplo: Unidade do barômetro ajustada para psi.
Operação local:
A interface intuitiva do operador do CPG2500 proporciona visibilidade de um, dois ou três canais, com ou sem indicação auxiliar de "Unidades alternativas", "Pico" e/ou "Faixa". Leitura do barômetro opcional também pode ser
Operação remota:
O controle do CPG2500 pode ser realizado remotamente através a interface IEEE-488, RS-232, Ethernet ou USB.
O software de calibração WIKA-Cal é utilizado para a criação de certificados de calibração ou protocolos de testes para instrumentos de medição de pressão e está disponível em versão demo à ser baixado gratuitamente.
Um formulário ajuda o usuário e o guia através do processo de criação de um documento.
Para receber a versão completa do software, um pen-drive com a versão completa do software deve ser adquirido. A versão demo pré-instalada automaticamente se altera para a versão completa selecionada quando o USB pen-drive estiver conectado ao PC e permanece disponível até o momento que o pen-drive for desconectado.
■ Geração de certificados de calibração para instrumentos
de medição de pressão eletrônicos e mecânicos
■ Calibração totalmente automática com controladores de
pressão
■ Calibração de instrumentos para medição de pressão
manométrica com referências de pressão absolutas e vice versa
■ Um assistente de calibração guiará você durante a
calibração
■ Geração automática dos pontos de calibração
■ Geração de certificados 3.1 conforme DIN EN 10204
■ Criação de protocolos de registro de dados
■ Interface de fácil utilização
■ Idiomas: alemão, inglês, italiano e mais conforme
atualizações de software
Para mais informações, veja folha de dados CT 95.10
Software de calibração WIKA-Cal
Criação fácil e rápida de certificado de calibração de alta qualidade
Certificados de calibração podem ser gerados com o Cal-Template e protocolos de testes podem ser gerados com o Log-Template.
Cal Demo
Geração de certificados de calibração limitada a 2 pontos de medição, com iniciação automática de pressão através controlador de pressão. Calibration certificate Kalibrierzeugnis Certificate No. 00000122 Zeugnis-Nr. Page1 / 2 Seite Demo laboratory Demo street 123 12345 Demo city Demo country Tel.: 01234/56789 Fax: 01234/56789 E-Mail: demo@demo.com www.demo.com General
Allgemein Device under test (DUT)Kalibriergegenstand (KG)
Environmental conditions Umgebungsbedingungen Place of calibrationOrt der Kalibrierung
Measurement conditions Messbedingungen Calibration certificate
Kalibrierschein
Customer Demo customer
Kunde Demo street DE-12345 Demo city Customer order No.
Kundenbestellnummer
Order date
Bestelldatum
Date of calibration 01/02/2017
Datum der Kalibrierung
Operator Demo User
Bearbeiter
Electrical gauge
Elektrisches Druckmessgerät
Model D-10
Typ
Serial number demo1234
Seriennummer
Scale range (0 ... 10) bar g
Anzeigebereich
Accuracy 0.05 % FS
Genauigkeit
Resolution (scale division)0.0001 bar
Auflösung (Skalenwert)
Measuring point No. demo tag
Messstellen-Nr
Temperature (20,0 ± 0,1) °C
Temperatur
Atmospheric pressure(1013,0 ± 0,1) hPa
Atmosphärischer Luftdruck
Rel. humidity (40 ± 1) %
Rel. Luftfeuchte
Demo place g = (9.80946 ± 0.01) m/s²
Musterort
Working standard (WS) Pressure controller
Gebrauchsnormal (GN) Druckcontroller
Model Demo CPC
Typ
Calibration mark Demo 12345
Kalibrierzeichen
Scale range (0 ... 10) bar g
Anzeigebereich Accuracy 0.02 % FS Genauigkeit Calibration certificate Kalibrierzeugnis Certificate No. 00000122 Zeugnis-Nr. Page2 / 2 Seite Demo laboratory Demo street 123 12345 Demo city Demo country Tel.: 01234/56789 Fax: 01234/56789 E-Mail: demo@demo.com www.demo.com Measurement results Messergebnisse Statement of compliance Konformitätsaussage
Reference value WS Reading DUT
Referenzwert GNbar Ablesung KGbar ↑ ↓
0.00000 0.0000 0.0010
10.00000 10.0010 10.0020
Object keeps the specifications!
Der Kalibriergegenstand hält die Herstellerspezifikationen ein!
Cal Light
Geração de certificados de calibração sem limitação de pontos de medição, sem iniciação automática de pressão através controlador de pressão.
Cal
Geração de certificados de calibração sem limitação de pontos de medição, iniciação automática de pressão através controlador de pressão.
Log Demo
Criação de relatórios de teste data logger, limitada a 5 valores medidos.
Log
Criação de relatórios de teste data logger sem limitação de valores medidos.
© 04/2008 WIKA Alexander Wiegand SE & Co. KG, todos os direitos são reservados.
Especificações e dimensões apresentadas neste folheto representam a condição de engenharia no período da publicação. Modificações podem ocorrer e materiais especificados podem ser substituídos por outros sem aviso prévio.
Escopo de fornecimento

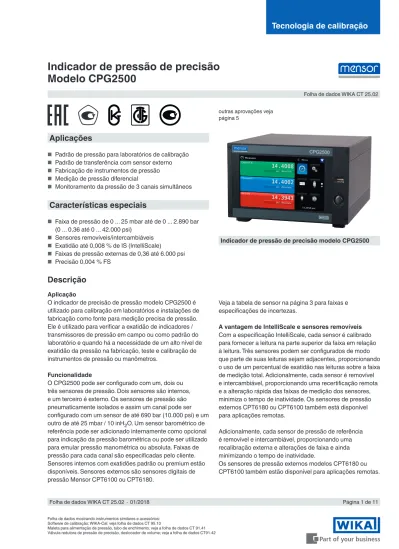

■ Indicador de pressão de precisão modelo CPG2500
■ Fonte de alimentação com cabo de 1,5 m (5 ft)
■ Instruções de operação
■ Certificado de calibração conforme A2LA
Opções
■ Certificado de calibração DKD/DAkkS (ou equivalente a
ISO 17025)
■ Conjunto para montagem em painel 19"
■ Segundo sensor interno
■ Sensor externo de pressão (CPT6100 ou CPT6180)
■ Referência barométrica
■ Saída analógica
■ Barômetro com faixa única
■ Kit válvula de alívio da pressão (to 400 bar (6.000 psi))
Acessórios
■ Maleta de transporte robusta
■ Adaptadores de pressão
■ Cabo de interface
■ Software de calibração WIKA-Cal
■ Barômetro sled de calibração
Informações para cotações
Modelo / Tipo de caixa / Sensores de pressão de referência canal A / Sensor de pressão referência canal B / Sensor externo de pressão com cabo de conexão / Referência barométrica / Tipo do certificado para a referência barométrica / Outras aprovações / Informações adicionais de pedido
