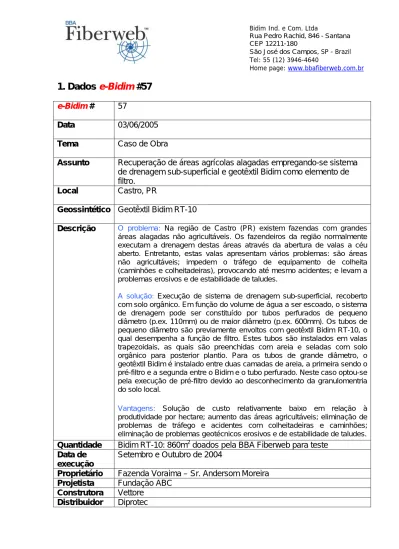

1. Dados
e-Bidim
#57
e-Bidim # 57Data 03/06/2005 Tema Caso de Obra
Assunto Recuperação de áreas agrícolas alagadas empregando-se sistema de drenagem sub-superficial e geotêxtil Bidim como elemento de filtro.
Local Castro, PR
Geossintético Geotêxtil Bidim RT-10
Descrição O problema: Na região de Castro (PR) existem fazendas com grandes áreas alagadas não agricultáveis. Os fazendeiros da região normalmente executam a drenagem destas áreas através da abertura de valas a céu aberto. Entretanto, estas valas apresentam vários problemas: são áreas não agricultáveis; impedem o tráfego de equipamento de colheita (caminhões e colheitadeiras), provocando até mesmo acidentes; e levam a problemas erosivos e de estabilidade de taludes.
A solução: Execução de sistema de drenagem sub-superficial, recoberto com solo orgânico. Em função do volume de água a ser escoado, o sistema de drenagem pode ser constituído por tubos perfurados de pequeno diâmetro (p.ex. 110mm) ou de maior diâmetro (p.ex. 600mm). Os tubos de pequeno diãmetro são previamente envoltos com geotêxtil Bidim RT-10, o qual desempenha a função de filtro. Estes tubos são instalados em valas trapezoidais, as quais são preenchidas com areia e seladas com solo orgânico para posterior plantio. Para os tubos de grande diâmetro, o geotêxtil Bidim é instalado entre duas camadas de areia, a primeira sendo o pré-filtro e a segunda entre o Bidim e o tubo perfurado. Neste caso optou-se pela execução de pré-filtro devido ao desconhecimento da granulomentria do solo local.
Vantagens: Solução de custo relativamente baixo em relação à produtividade por hectare; aumento das áreas agricultáveis; eliminação de problemas de tráfego e acidentes com colheitadeiras e caminhões; eliminação de problemas geotécnicos erosivos e de estabilidade de taludes. Quantidade Bidim RT-10: 860m2 doados pela BBA Fiberweb para teste
Data de execução
Setembro e Outubro de 2004
Proprietário Fazenda Voraima – Sr. Andersom Moreira Projetista Fundação ABC
Construtora Vettore Distribuidor Diprotec
2. Seções típicas
Nível d’água original
(área alagada) Reaterro com solo
orgânico Nível d’água rebaixado Pré-filtro com areia. Bidim RT-10
Tubo perfurado com diâmetro 600mm
Areia. Areia.
Bidim RT-10
Tubo perfurado com diâmetro 110mm
Sistema de Drenagem Sub-superficial com Tubo de 110mm. Esquemático, sem escala.
Nível d’água original (área alagada)
Reaterro com solo orgânico
Nível d’água rebaixado
Sistema de Drenagem Sub-superficial com Tubo de 600mm. Esquemático, sem escala.
3. Fotos
Situação das valas de drenagem a céu aberto, notando-se processos erosivos nos taludes.
Ruptura de taludes laterais às valas a céu aberto.
Típica vala a céu aberto para drenagem. Estas valas dificultam o tráfego de equipamento, além de serem áreas não agricultáveis.
Solução em drenagem sub-superficial com padrão agrícola, em que o Bidim envolve o tubo perfurado e a areia envolvente trabalha como elemento de pré-filtro.
Corte do geotêxtil Bidim RT-10 para instalação nas trincheiras.
Escavação do solo local para execução das trincheiras.
Detalne do sistema de drenagem, notando-se o tubo de 600mm envolvido com Bidim RT-10.
Execução do sistema de pré-filtro com areia sobre o Bidim RT-10.
