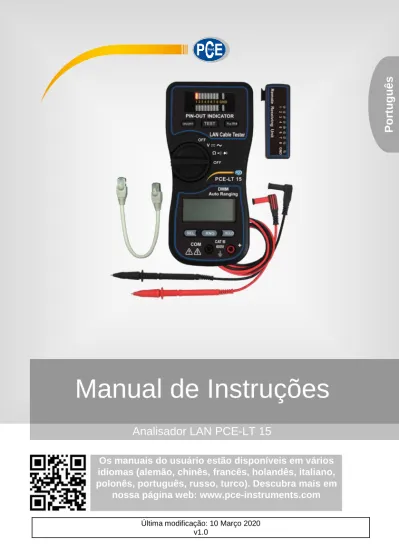

Analisador LAN PCE-LT 15
Manual de Instruções
Os manuais do usuário estão disponíveis em vários
idiomas (alemão, chinês, francês, holandês, italiano,
polonês, português, russo, turco). Descubra mais em
nossa página web: www.pce-instruments.com
Última modificação: 10 Março 2020v1.0
P
ortu
Índice
VERIFICADOR DE CABOS LAN... 1
1
Informação ... 1
2
Características ... 1
3
Descrição do dispositivo ... 2
4
Operação ... 3
5
Resultado do teste ... 4
MULTIMETRO DIGITAL ... 4
6
Características ... 4
7
Especificações ... 5
8
Descrição do dispositivo ... 6
9
Funções das teclas ... 6
10
Medição ... 7
11
Manutenção ... 9
12
Garantia ... 10
VERIFICADOR DE CABOS LAN
1
Informação
O verificador de cabos Lan é uma ferramenta de novo design que pode verificar facilmente a configuração correta dos pinos dos cabos modulares RJ45/RJ11, cabo 10/100 base-T e cabo Token Ring etc.
Ao comparar uma extremidade de transmissão e a extremidade de recepção correspondente, o Verificador de cabos Lan também pode verificar qualquer cabo instalado em lugares mais remotos ou difíceis de alcançar, usando a unidade de recepção remota.
O LCT oferece uma variedade de possibilidades para verificar o cabeamento, como continuidade do cabo, estado aberto, estado curto e falta de cabeamento.
2
Características
Projetado para cabos modulares RJ45/RJ11, cabos 10/100 base-T, cabos Token Ring, etc.
O verificador de cabos Lan pode verificar a continuidade do cabo, um circuito aberto, um curto-circuito e cabeamentos incorretos.
A unidade de recepção remota está disponível para cabos instalados a uma longa distância, seja em placas de parede ou painéis de conexão.
Função de escâner automático e manual. Cabo de teste para terra.
Display: Indicação LED para o estado dos cabos. EN 61010-1 EN 61326-1
3
Descrição do dispositivo
(1) Conector RJ45 na extremidade de aquisição (OUT). (2) Conector RJ45 na extremidade receptora (IN). (3) Indicador LED na extremidade de aquisição. (4) Indicador LED na extremidade receptora.
(5) Indicador LED na extremidade de aquisição no teste de cabo de terra. (6) Indicador LED na extremidade receptora no teste de cabo de terra. (7) Tecla ON/OFF.
(8) Tecla Test.
(9) Tecla de seleção de escâner automático e manual.
(1)
(2)
(5)
(6)
(9)
(3)
(4)
(7)
(8)
4
Operação
Teste de circuito Conecte o cabo de teste no conector RJ45 na saída (OUT) do dispositivo e o outro cabo de teste no conector RJ45 de entrada (IN) do dispositivo.
Pressione a tecla "ON/OFF", o dispositivo iniciará um processo de escaneamento seqüencial se estiver no modo "auto-scanning".
Pressione a tecla "ON/OFF", os LEDs pin1 dos indicadores LED acenderão se o dispositivo estiver no modo "manual-scanning".
Nota: Quando a carga da bateria de 9V estiver baixa, os resultados do teste podem ser inexatos. Por favor, substitua a bateria.
Poderá selecionar o modo de auto-scanning (escaneamento automático) ou manual, pressionando a tecla "A /M ".
Teste remoto
Conecte o cabo no conector RJ45 na saída (OUT) do dispositivo e o outro cabo de teste no conector RJ45 da unidade remota e, em seguida, execute os testes. Leia os resultados dos testes nos indicadores LED do receptor remoto.
Sourcing end (OUT) Teste de circuito
◄
Receiving end (IN) Teste Remoto►
Placa parede◄
Placa de conexão►
5
Resultado do teste
a. Continuidade c. Curto-circuito
Pin 3 é contínuo Pin 5 e 6 estão em
curto-circuito
1 2 3 4 5 6 7 8 GND 1 2 3 4 5 6 7 8 GND
b. Aberto d. Cabo mal conectado
Pin 4 está aberto Pin 1 e 7 estão mal
conectados
1 2 3 4 5 6 7 8 GND 1 2 3 4 5 6 7 8 GND
MULTIMETRO DIGITAL
6
Características
LCD de 4000 dígitos
Medição totalmente automática. Medição de tensão.
Medição de resistência. ●Função de mudança de faixa. Seleção de função-
Função Data Hold. Teste de continuidade. Medição de diodo Indicação de bateria fraca. Impedância de entrada: 10MΩ.
7
Especificações
Tensão AC
Faixa Resolução Precisão
400mV 0.1mV ±(1% do valor + 5dgt) 4V 1mV 40V 10mV 400V 100mV 750V 1V Impedância de entrada: 10MΩ Tensão DC
Faixa Resolução Precisão
400mV 0.1mV ±(0.5% do valor + 3dgt) 4V 1mV 40V 10mV 400V 100mV 750V 1V Impedância de entrada: 10MΩ Resistência
Faixa Resolução Precisão
400Ω 0.1Ω ±(1.2% do valor + 3dgt) 4kΩ 1Ω 40kΩ 10Ω 400kΩ 100Ω 4MΩ 1kΩ 40MΩ 10kΩ ±(2.0% do valor + 4dgt)
Proteção de faixa excedida 500V DC
Teste de continuidade
Faixa Limite acústico
8
Descrição do dispositivo
(10) Interruptor rotativo (11) Display LCD (12) Tecla Select (13) Tecla Range (14) Tecla Hold (15) Terminal COM (16) Terminal "+".9
Funções das teclas
1. Funções do interruptor rotativoCom o interruptor rotativo seleciona a função. 2. Display LCD
4000 dígitos com indicação de BATERIA FRACA. 3. Tecla Select
Para seleção da função AC/DC.
Na função resistência + continuidade + diodo, pressione a tecla Select para selecionar a função de resistência, continuidade ou diodo.
4. Tecla Range
Pressione a tecla Range para selecionar o modo de faixa manual. No modo de faixa manual, cada vez que pressionar a tecla Range (menos de 1 s), serão exibidos os incrementos de faixa e o novo valor. Para sair do modo de faixa manual e retornar ao modo auto, pressione a tecla RANGE (mais de 1 s).
(10)
(14)
(16)
(15)
(11)
(12)
(13)
5. Tecla HOLD
Pressione a tecla HOLD (ativará o indicador HOLD) para que o dispositivo deixe de atualizar o visor LCD. Este modo pode ser usado na maioria dos modos especiais. A ativação da função HOLD no modo automático faz com que o dispositivo mude para o modo manual, mas a faixa completa da escala permanece a mesma. A função Hold pode ser desativada mudando o modo de medição, pressionando a tecla Range ou pressionando a tecla HOLD novamente.
6. Terminal COM
Este é o terminal de entrada do terra. Use o cabo de teste PRETO para a conexão. 7. Terminal "+"
Este é um terminal de entrada positivo para a medição de tensão / ohm. Use o cabo de teste VERMELHO para a conexão.
10 Medição
1. Medição de tensão
Insira o cabo de teste PRETO no COM e o cabo de teste VERMELHO no terminal "+". Mude para a função V para a seleção ACV ou DCV. Veja a leitura diretamente no visor LCD.
2. Medição de resistência
Mude a faixa OHM e certifique-se de que não há energia no circuito sendo medido. Insira o cabo de teste PRETO no COM e o cabo de teste VERMELHO no terminal "+". Conecte os cabos de teste ao circuito ou no dispositivo em teste e veja a leitura diretamente no visor LCD.
3. Teste de continuidade
O teste de continuidade tem a mesma configuração que o modo de medição manual de resistência com 400.0Ω, mas com saída de indicador acústico para indicar a continuidade. O indicador acústico gera um som de 2kHz quando o número de dígitos é inferior a 25Ω.
Como o tempo de ciclo de medição é de apenas 50ms, qualquer dígito inferior não será exibido na tela.
4. Medição de diodos
O modo de medição de diodos comparte a mesma configuração que o modo de medição manual de tensão com 4000V.
Se o circuito de teste está aberto ou a queda de tensão entre as duas portas do dispositivo (diodo) sob teste for superior a 2V, será exibido na tela "OL"..
O indicador acústico gera um som de 2kHz sempre que o número de dígitos seja inferior a 0.25V. Como o tempo de ciclo de medição é de apenas 50ms, o dígito menos significativo não aparecerá na tela.
11 Manutenção
1. Troca da bateriaVerificador de cabo Lan:
Ao pressionar a tecla "ON/ OFF" para iniciar o teste, se o módulo LED do indicador de saída de pino estiver muito escuro e não funcionar com normalidade, por favor, troque a bateria de 9V por outra nova.
Multímetro:
Substitua duas pilhas tipo AAA quando o símbolo "B" no canto superior esquerdo da tela LCD
2. Limpeza e armazenamento
ADVERTÊNCIA
Para evitar choques elétricos ou danos no dispositivo, não molhe a capa e tampouco a caixa do aparelho
Limpe periodicamente a caixa do aparelho com um pano umedecido e detergente. Não utilize produtos abrasivos ou dissolventes.
Se o dispositivo não for usado durante mais de 60 dias, remova as pilhas antes de armazená-lo.
12 Garantia
Nossas condições de garantia estão explicadas em nossas Condições Gerais, disponíveis aqui: https://www.pce-instruments.com/portugues/impreso .
13 Reciclagem
Informação sobre a regulamentação de baterias usadas
As baterias não devem ser depositadas junto com os resíduos orgânicos ou domésticos: O consumidor final está obrigado por lei a depositar as mesmas nos pontos de recolha de pilhas usadas. As baterias usadas podem ser depositadas em qualquer ponto de recolha estabelecido ou na PCE Ibérica.
Poderão enviar para: PCE Ibérica SL C/ Mayor 53, Bajo 02500 Tobarra (Albacete) Espanha
Para cumprir com a norma (recolha e eliminação de resíduos de aparelhos elétricos e eletrônicos) recuperamos todos nossos dispositivos. Os mesmos serão reciclados por nós ou serão eliminados de acordo com a lei por uma empresa de reciclagem.
EEE: PT100115 P&A: PT10036
