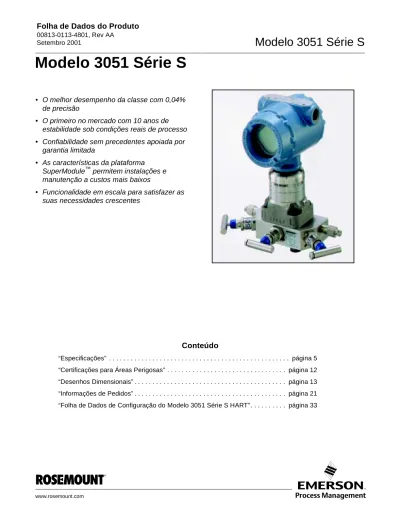

Modelo 3051 Série S. Folha de Dados do Produto , Rev AA Setembro Conteúdo

N/A
N/A
Protected

Academic year: 2021

Share "Modelo 3051 Série S. Folha de Dados do Produto , Rev AA Setembro Conteúdo"

Copied!
36
0
0

Texto

(1)

• O melhor desempenho da classe com 0,04%

de precisão

• O primeiro no mercado com 10 anos de

estabilidade sob condições reais de processo

• Confiabilidade sem precedentes apoiada por

garantia limitada

• As características da plataforma

SuperModule

permitem instalações e

manutenção a custos mais baixos

• Funcionalidade em escala para satisfazer as

suas necessidades crescentes

Conteúdo

“Especificações” . . . página 5

“Certificações para Áreas Perigosas” . . . página 12

“Desenhos Dimensionais” . . . página 13

“Informações de Pedidos” . . . página 21

“Folha de Dados de Configuração do Modelo 3051 Série S HART” . . . página 33

Modelo 3051 Série S

(2)

Um transmissor e plataforma de grande sucesso

Apresentamos o próximo capítulo na evolução de medidas, o Modelo 3051 Série S. Esta plataforma em escala permite a

implementação das melhores práticas de medição, desde o projeto e instalação até a manutenção e operações.

O melhor desempenho da classe com 0,04% de

precisão

O Modelo 3051 Série S possui um desempenho de ponta,

iniciando com a plataforma SuperModule. Dentre as muitas

inovações, a tecnologia de sensoriamento Saturn

incorpora um sensor secundário para otimizar o

desempenho e expandir as capacidades de diagnóstico.

O primeiro no mercado com 10 anos de estabilidade

sob condições reais de processo

A estabilidade se deve à estrutura completamente soldada

do SuperModule, construído em aço inoxidável (AI 316L)

hermeticamente selado, que abriga a eletrônica da placa

simples, eliminando desta forma os efeitos da umidade e

agentes contaminadores de campo.

Confiabilidade sem precedentes apoiada por garantia

limitada

O projeto do SuperModule possui a plataforma mais

confiável para melhorar ainda mais as práticas de

instalação e as capacidades de diagnóstico avançadas.

As características da plataforma SuperModule

permitem instalações e manutenção a custos mais

baixos

A arquitetura em escala permite a montagem direta do

SuperModule para um desempenho e confiabilidade

máximos. O indicador de montagem remota flexível

permite acesso à comunicação e diagnósticos

completamente digitais.

Funcionalidade em escala para satisfazer as suas

necessidades crescentes

Desde a geração básica de variável de processo à

funcionalidade avançada do PlantWeb

e soluções de

medição altamente integradas, o Modelo 3051 Série S

satisfaz os requerimentos de qualquer aplicação.

Soluções de Pressão Rosemount

®

Transmissor de Fluxo de Massa Modelo 3095MV

Mede a pressão diferencial, pressão estática e

temperatura de processo com precisão para calcular

dinamicamente o fluxo completo de massa compensado.

Veja a folha de dados do produto 00813-0100-4716.

Manifolds Integrais Modelos 305 e 306

Estes manifolds são montados na fábrica, calibrados

e com selagem testada para reduzir os custos de

instalação no local de trabalho. Veja a folha de dados

do produto 00813-0100-4733.

Selos Remotos Modelo 1199

Oferece medições remotas confiáveis da pressão do

processo e protege o transmissor do calor, corrosão ou

fluidos viscosos. Veja a folha de dados do produto

Medidores de Vazão de Orifício Integral e

ProPlate/Mass ProPlate Modelo 1195

Projeto de montagem conveniente pronto para instalação

para medição de vazão de gás limpo, líquido ou vapor

em diâmetros pequenos. Veja a folha de dados do

produto 00813-0100-4686.

Série de Medidores de Vazão Annubar

Série de medidores de vazão de alta precisão que

podem ser inseridos repetidamente, disponíveis em

tamanhos de linha de 2 a 72 pol. (50.8 a 1.829 mm). Veja

a folha de dados do produto 00813-0100-4809.

Orifício Compacto Modelo 405P

Um elemento primário tipo wafer com um manifold

integral de três válvulas. Veja a folha de dados do

(3)

Guia de Seleção do Modelo 3051 Série S

SELEÇÃO DE UMA CONFIGURAÇÃO DE INSTRUMENTO

Modelo 3051S_C Coplanar

Diferencial, Manométrica e Absoluta

Veja as informações para encomenda na página 21.

Desempenho de até 0,04% de precisão com rangeabilidade

de 200:1

Disponível com 10 anos de estabilidade e garantia limitada

A plataforma Coplanar permite soluções com manifold,

elemento primário e selo integrados

Spans calibrados de 0.1 inH

2

O a 4000 psi (0,25 mbar a 276 bar)

Isoladores de processo de AI 316L (Aço Inoxidável 316L),

Hastelloy

®

C, Monel

®

, Tântalo, Monel revestido de ouro,

ou de AI 316L revestido de ouro.

Modelo 3051S_T Indicador em Linha

e Absoluto

Veja as informações para encomenda

na página 25.

Desempenho de até 0,04% de precisão

com rangeabilidade de 200:1

Disponível com 10 anos de estabilidade

e garantia limitada

Spans calibrados de 0.15 a 10000 psi

(10,3 mbar a 689 bar)

Conexões multiponto disponíveis

Isoladores de processo de AI 316L e Hastelloy C

Modelo 3051S_L Nível Líquido

Veja as informações para encomenda na página 27.

Desempenho de até 0,065% de precisão com

rangeabilidade de 100:1

Raso, diafragmas estendidos de 2, 4, e 6 pol.

Abastecimento de fluidos multiponto disponível

Materiais molhados de AI 316L, Hastelloy, ou

Tântalo

CO PL ANAR/ 3 1 5 1 _ E1 0 1 A IN -L IN E /3 151 _A 1 03 B CO PL ANAR/ 3 1 5 1 _ E 2 7 B

(4)

CONSIDERE OS REQUERIMENTOS DE DESEMPENHO

DETERMINAÇÃO DO INVÓLUCRO E CONEXÃO DO PROCESSO

Ultra

Classic

0,04% de precisão, rangeabilidade de 200:1

10 anos de estabilidade e garantia limitada

0,065% de precisão, rangeabilidade de 100:1

5 anos de estabilidade

Conjunto do Indicador

Remoto

• Para acesso remoto à interface do operador, eliminado linhas de impulso problemáticas.

Invólucro do Plantweb

• Para uso com saída Foundation® fieldbus, indicador de cristal líquido (LCD) integral, e placas com características de funcionalidade avançadas futuras.

Invólucro de Caixa de

Junção

• Para terminação de fios de campo básica

Flange Coplanar

• Padrão para o Modelo 3051 Série S

Elementos

Primários

• Para montagem em orifício integral ou para soluções de vazão de tubo pitot médio

Flange Tradicional

• Substituição direta para transmissores projetados tradicionalmente

Selos de Diafragma

• Disponíveis com qualquer selo remoto do Modelo 1199 • Configurações de montagem

direta e com capilar disponíveis

Manifolds Integrais

• Disponíveis como Coplanar, tradicional e em linha • Disponíveis em configurações de duas, três e cinco válvulas

(5)

Especificações

ESPECIFICAÇÕES DE PERFORMANCE

Para spans baseados em zero, condições de referência, enchimento de óleo de silicone, materiais de Aço Inoxidável (AI), flange Coplanar (Modelo 3051S_C) ou 1/2 pol.- 18 NPT

(Modelo 3051S_T), valores de ajuste digital definidos com os mesmo valores de range.

Conformidade às especificações (±3 Sigma)

A liderança tecnológica, as técnicas de fabricação avançadas e o controle do processo estatístico asseguram a conformidade às especificações a pelo menos ±3 sigma.

Precisão de Referência

Performance Total

Estabilidade a Longo Prazo

Ultra(1)(2) Classic(1)(2)

Modelo 3051S_CD, CG

±0.04% do span; para spans inferiores a 10:1, precisão =

Range 1: ±0.09% do Span; para spans inferiores a 15:1, precisão=

Range 0: ±0.09% do Span; para spans inferiores a 2:1, precisão = ±0.045% do LSR

±0.065% do Span; para spans inferiores a 10:1, precisão =

Range 1: ±0.10% do Span; para spans inferiores a 15:1, precisão=

Range 0: ±0.10% do Span; para spans inferiores a 2:1, precisão = ±0.05% do LSR

Modelo 3051S_T ±0.04% do Span; para spans inferiores a 10:1, precisão = ±0.065% do Span; para spans inferiores a 10:1, precisão=

Modelo 3051S_CA ±0.04% do Span; para spans inferiores a 10:1, precisão =

Range 0: ±0.075% do Span; para spans inferiores a 5:1, precisão =

±0.065% do Span; para spans inferiores a 10:1, precisão=

Range 0: ±0.075% do Span; para spans inferiores a 5:1, precisão =

Modelo 3051S_L Não disponível ±0.065% do Span; para spans inferiores a 10:1, precisão =

(1) A precisão de referência publicada inclui a linearidade, histerese e repetibilidade baseadas em terminal. (2) Para transmissores FOUNDATION fieldbus, use um range calibrado em vez do span.

0.005

+

0.0035

URL

Span

---

% do Span

±

0.015

+

0.005

URL

Span

---

% do Span

±

0.015

+

0.005

URL

Span

---

% do Span

±

0.025

+

0.005

URL

Span

---

% do Span

±

0.004

URL

Span

---

% do Span

±

0.0065

URL

Span

---

% do Span

±

0.004

URL

Span

---

% do Span

±

0.025

+

0.01

URL

Span

---

% do Span

±

0.0065

URL

Span

---

% do Span

±

0.025

+

0.01

URL

Span

---

% do Span

±

0.015

+

0.005

URL

Span

---

% do Span

±

Ultra(1) Classic(1) Modelo 3051S_C Ranges CD 2 – 3 e Ranges CG 2 – 5

±0.125% do Span; para variações de temperatura de ±50°F (28°C), 0 – 100% de umidade relativa, até 1000 psi (68,9 bar) de pressão da linha (CD somente), de 1:1 a 5:1.

±0.15% do Span; para variações de temperatura de ±50°F (28°C), 0 – 100% de umidade relativa, até 1000 psi (68,9 bar) de pressão da linha (CD somente), de 1:1 a 5:1. (1) A Performance Total é baseada em erros combinados de precisão de referência. efeito de temperatura ambiente e efeito de pressão da linha.

Ultra Classic

Modelo 3051S_C Ranges CD 2 – 3 e Ranges CG 2 – 5

±0.20% de Limite Superior do Range (LSR) para 10 anos; para variações de temperatura de ±50°F (28°C), 0 – 100% de umidade relativa, até 1000 psi (68,9 bar) de pressão da linha (CD somente).

±0.125% de Limite Superior do Range (LSR) para 5 anos; para variações de temperatura de ±50°F (28°C), 0 – 100% de umidade relativa, até 1000 psi (68,9 bar) de pressão da linha (CD somente).

(6)

Performance Dinâmica

Efeito de Temperatura Ambiente por 28°C (50°F)

Efeito de Pressão da Linha por 1000 psi (69 bar)

Para pressões da linha acima de 2000 psi (137,9 bar) e ranges 4 – 5, veja o manual de referência do Modelo 3051 Série S (documento número 00809-0100-4801).

Efeitos da Posição de Montagem

4 – 20 mA

(protocolo HART)(1) Protocolo Fieldbus(3) Tempo de Resposta Típico do Transmissor

Tempo de resposta Total (Td + Tc)(2): Modelo 3051S_C, Ranges 2 – 5: Range 1: Range 0: Modelo 3051S_T: Modelo 3051S_L: 100 milissegundos 255 milissegundos 700 milissegundos 100 milissegundos Consulte a fábrica 152 milissegundos 307 milissegundos 752 milissegundos 152 milissegundos Consulte a fábrica Tempo Morto (Td) 45 milissegundos (nominal) 97 milissegundos Taxa de Atualização 22 vezes por segundo 22 vezes por

segundo

(1) O tempo morto e a taxa de atualização se aplicam a todos os modelos e ranges; saída analógica somente

(2) Tempo de resposta nominal total em condições de referência de 24°C (75°F). (3) Saída Fieldbus do transmissor somente, segmento de macrociclo incluído.

3 05 1-3 051 _1 7A Tc Td Td = Tempo Morto Tc = Tempo Constante Pressão Liberada Tempo de Resposta = Td+ Tc 63.2% da Variação em Degrau Tempo 0% 100% 36.8%

Saída do Transmissor vs. Tempo

Ultra Classic Modelo 3051S_CD, CG ± (0.009% LSR + 0.04% Span) de 1:1 a 10:1 ± (0.018% LSR + 0.08% Span) de 10:1 a 200:1 Range 0: ± (0.25% LSR + 0.05% Span) Range 1: ± (0.1% LSR + 0.25% Span) ± (0.0125% LSR + 0.625% Span) de 1:1 a 5:1 ± (0.025% LSR + 0.125% Span) de 5:1 a 100:1 Range 0: ± (0.25% LSR + 0.05% Span) Range 1: ± (0.1% LSR + 0.25% Span) Modelo 3051S_T ± (0.0125% LSR + 0.125% Span) de 1:1 a 10:1 ± (0.025% LSR + 0.125% Span) de 10:1 a 200:1 Range 1: ± (0.025% LSR + 0.125% Span) de 1:1 a 10:1 ± (0.05% LSR + 0.125% Span) de 10:1 a 200:1 Range 5: ± (0.1% LSR + 0.15% Span) ± (0.025% LSR + 0.125% Span) de 1:1 a 30:1 ± (0.035% LSR + 0.125% Span) de 30:1 a 100:1 Range 1: ± (0.025% LSR + 0.125% Span) de 1:1 a 10:1 ± (0.05% LSR + 0.125% Span) de 10:1 a 100:1 Range 5: ± (0.1% LSR + 0.15% Span) Modelo 3051S_CA ± (0.025% LSR + 0.125% Span) de 1:1 a 30:1

± (0.035% LSR + 0.125% Span) de 30:1 a 200:1 Range 0: ± (0.1% LSR + 0.25% Span)

± (0.025% LSR + 0.125% Span) de 1:1 a 30:1 ± (0.035% LSR + 0.125% Span) de 30:1 a 100:1 Range 0: ± (0.1% LSR + 0.25% Span)

Modelo 3051S_L Não disponível Veja o Toolkit™ da Rosemount

Ultra Classic

Modelo 3051S_CD Erro de zero (1)

± 0.035% LSR para pressões da linha de 0 a 2000 psi (0 a 137,9 bar)

Range 0: ± 0.125% LSR por 100 psi (6,89 bar) Range 1: ± 0.25% de LSR

Erro de Span ± 0.1% da leitura

Range 0: ± 0.15% da leitura por 100 psi (6,89 bar) Range 1: ± 0.4% da leitura

(1) O erro de zero pode ser eliminado por calibração.

Erro de zero(1)

± 0.05% LSR para pressões da linha de 0 a 2000 psi (0 a 137,9 bar)

Range 0: ± 0.125% LSR por 100 psi (6,89 bar) Range 1: ± 0.25% LSR

Erro de Span ± 0.1% da leitura

Range 0: ± 0.15% da leitura por 100 psi (6,89 bar) Range 1: ± 0.4% da leitura

Ultra e Classic

Modelo 3051S_C O zero aumenta até ±1.25 inH2O (3,11 mbar), que pode ser eliminado por calibração; sem efeito no span Modelo 3051S_L Com diafragma de nível no plano vertical, o zero aumenta até 1 inH2O (25,4 mmH2O); com o diafragma no plano

horizontal, o zero aumenta até 5 inH2O (127 mmH2O) mais o comprimento da extensão para as peças com

diafragma estendido; o erro no zero podem ser calibrado; sem efeito no span

(7)

Efeito de Vibração

Todos os Modelos:

Menos de ±0.1% de LSR quando testado de acordo com a Norma IEC60770-1 com nível alto de vibração (10 – 60 Hz 0.21 mm de amplitude de pico a pico / 60 – 2000 Hz 3g).

Códigos de Opções 1J, 1K, 1L

Menos de ±0.1% de LSR quando testado de acordo com a Norma IEC60770-1 campo com aplicação geral ou encanamento com nível baixo de vibração (10 – 60 Hz 0.15 mm de amplitude de pico a pico / 60 – 2000 Hz 2g).

Efeitos da Fonte de Alimentação

Todos os Modelos:

Menos que ±0.005% span calibrado por volt

Efeitos de Interferência de Radiofreqüência (IRF)

Todos os Modelos:

±0.1% do Span entre 20 e 1000 MHz e para intensidade de campo de até 30 V/m

Proteção contra Transientes (Opção T1)

Todos os Modelos:

De Acordo com a Norma IEEE 587, Categoria B 1 kV de pico (10 × 1000 microsegundos) 3 kV de pico (8 × 20 microsegundos) 6 kV de pico (12 × 50 microsegundos)

De Acordo com a Norma IEEE 472, Capacidade de Resistir a Surto

SWC 2.5 kV de pico, forma de onda de 1 MHz Especificações Gerais:

Tempo de Resposta: < 1 nanosegundo Corrente de Pico: 5000 A à estrutura Tensão de Pico: 100 V cc

Impedância da Malha: < 25 ohms Padrões Aplicáveis: IEC 801-4, IEC 801-5

NOTA:

Calibrações a 68 °F (20 °C) por ASME Z210.1 (ANSI)

ESPECIFICAÇÕES FUNCIONAIS

Limites de Range e Sensores

Ra

nge

Span Mínimo 3051S_ Limites de Range e Sensores 3051S_

Ultra Classic

Superior (LSR)

Inferior (LIR)

Modelo 3051S_CD Modelo 3051S_CG Modelo 3051S_LD

0 0.1 inH2O (0,125 mbar) 0.1 inH2O (0,25 mbar) 3.0 inH2O (7,5 mbar) –3.0 inH2O (–7,5 mbar) NA NA 1 0.5 inH2O (0,62 mbar) 0.5 inH2O (1,24 mbar) 25.0 inH2O (62,3 mbar) –25.0 inH2O (–62,3 mbar) –25.0 inH2O (–62,3 mbar) NA 2 1.3 inH2O (3,11 mbar) 2.5 inH2O (6,23 mbar) 250.0 inH2O (0,62 bar) –250.0 inH2O (–0,62 bar) –250.0 inH2O (–0,62 bar) –250.0 inH2O (–0,62 bar) 3 5.0 inH2O (12.4 mbar) 10.0 inH2O (24,9 mbar) 1000.0 inH2O (2,49 bar) –1000.0 inH2O (2,49 bar) 0.5 psia (34,5 mbar) –1000.0 inH2O (–2,49 bar) 4 1.5 psi (103.4 mbar) 3.0 psi (206,8 mbar) 300.0 psi (20,7 bar) –300.0 psi (–20,7 bar) 0.5 psia (34,5 mbar) –300.0 psi (–20,7 bar) 5 10.0 psi (689,5 mbar) 20.0 psi (1,38 bar) 2000.0 psi (137,9 bar) –2000.0 psi (–137,9 bar) 0.5 psia (34,5 mbar) NA

Limites de Range e Sensores do Modelo 3051S_CA Span Mínimo

Superior (LSR) Inferior (LIR)

Range Ultra Classic

0 0.167 psia (11,5 mbar) 0.167 psia (11,5 mbar) 5 psia (0,34 bar) 0 psia (0 bar)

1 0.3 psia (20,7 mbar) 0.3 psia (20,7 mbar) 30 psia (2,07 bar) 0 psia (0 bar)

2 0.75 psia (51,7 mbar) 1.5 psia (0,103 bar) 150 psia (10,34 bar) 0 psia (0 bar)

3 4 psia (275,8 mbar) 8 psia (0,55 bar) 800 psia (55,16 bar) 0 psia (0 bar)

(8)

Manutenção

Aplicações de líquido, gás e vapor

4 – 20 mA (código de saída A)

Ajuste de Zero e Span

Os valores de zero e span podem ser ajustados a qualquer valor dentro do range.

O span deve ser igual ou superior ao span mínimo. Saída

Saída de 4 – 20 mA, par de fios, pode ser configurada pelo usuário como linear ou quadrática. Variável do processo digital superimposta ao sinal de 4 – 20 mA, disponível para qualquer sistema em conformidade com o protocolo HART. Fonte de Alimentação

É necessária uma fonte de alimentação externa. Transmissor Padrão (4 – 20 mA) opera em 10,5 a 42,4 V cc sem carga. Limites de Carga

A resistência máxima da malha é determinada pelo nível de tensão da fonte de alimentação externa, como descrito por:

F

OUNDATION

fieldbus (código de saída F)

Fonte de Alimentação

Fonte de alimentação externa necessária; os transmissores operam a uma voltagem terminal do transmissor entre 9.0 e 32.0 V cc.

Consumo de Corrente

17.5 mA para todas as configurações (incluindo a opção do

Limites de Sobrepressão

Os transmissores são resistentes aos seguintes limites sem serem danificados:

Modelo 3051S_CD, CG Range 0: 750 psi (51,7 bar) Range 1: 2000 psig (137,9 bar) Ranges 2 – 5: 3626 psig (250,0 bar)

4500 psig (310,3 bar) para o Código de Opção P9 Modelo 3051S_CA

Range 0: 60 psia (4,13 bar) Range 1: 750 psia (51,7 bar) Range 2: 300 psia (20,7 bar) Range 3: 1600 psia (110,3 bar) Range 4: 6000 psia (413,7 bar) Modelo 3051S_TG, TA Range 1: 750 psi (51,7 bar) Range 2: 1500 psi (103,4 bar) Range 3: 1600 psi (110,3 bar) Range 4: 6000 psi (413,7 bar) Range 5: 15000 psi (1034,2 bar) Modelo 3051S_LD, LG

O limite é 0 psia à classe de pressão do sensor ou do flange, o que for menor (veja a tabela abaixo).

Limite de Pressão Estática

Modelo 3051S_CD Somente

Opera dentro das especificações entre as pressões da linha estática de 0.5 psia e 3626 psig;

4500 psig (310,3 bar) para o Código de Opção P9 Range 0: 0.5 psia a 750 psig (0,03 a 51,71 bar) Limites de Range e Sensores do Modelo 3051S_T

Range Span Mínimo

Superior (LSR) Inferior (LIR) (Abs.)

Inferior(1) (LIR)

(Indicador)

Ultra Classic

1 0.15 psi (10,3 mbar) 0.3 psi (20,7 mbar) 30 psi (2,07 bar) 0 psia (0 bar) –14.7 psig (–1,01 bar) 2 0.75 psi (51,7 mbar) 1.5 psi (0,103 bar) 150 psi (10,34 bar) 0 psia (0 bar) –14.7 psig (–1,01 bar) 3 4 psi (275,8 mbar) 8 psi (0,55 bar) 800 psi (55,16 bar) 0 psia (0 bar) –14.7 psig (–1,01 bar) 4 20 psi (1,38 bar) 40 psi (2,76 bar) 4000 psi (275,8 bar) 0 psia (0 bar) –14.7 psig (–1,01 bar) 5 1000 psi (68,9 bar) 2000 psi (137,9 bar) 10000 psi (689,5 bar) 0 psia (0 bar) –14.7 psig (–1,01 bar) (1) Assume a pressão atmosférica de 14.7 psig.

Tensão (V cc) Ca rg a ( O h m s )

A comunicação requer uma resistência mínima da malha de 250 ohms.

1387

Região de Operação Resistência Máxima da Malha = 43.5 (Tensão da Fonte de Alimentação – 10.5)

Padrão Tipo Grade AC Grade SST

ANSI/ASME Classe 150 285 psig 275 psig ANSI/ASME Classe 300 740 psig 720 psig ANSI/ASME Classe 600 1480 psig 1440 psig

A 100 °F (38 °C), a classificação diminui com o aumento da temperatura.

DIN PN 10 – 40 40 bar 40 bar

DIN PN 10/16 16 bar 16 bar

DIN PN 25/40 40 bar 40 bar

A 248 °F (120 °C), a classificação diminui com o aumento da temperatura.

(9)

Limite de Pressão de Ruptura

A pressão de ruptura em flanges de processo Coplanar ou tradicional é 10000 psig (689,5 bar).

A pressão de ruptura para o Modelo 3051S_T é: Ranges 1 – 4: 11000 psi (758,4 bar)

Range 5: 26000 psig (1792,64 bar)

Limites de Temperatura

Ambiente

–40 a 185 °F (–40 a 85 °C)

Com indicador local: –4 a 175 °F (–20 a 80 °C) Armazenamento

–50 a 230 °F (–46 a 110 °C)

Com indicador local: –40 a 185 °F (–40 a 85 °C) Limites de Temperatura do Processo Sob pressões atmosféricas e acima.

Limites de Umidade

umidade relativa de 0 – 100%

Tempo de Ativação

Com o desempenho dentro das especificações, o tempo para ativação é inferior a 2.0 segundos depois que energia for aplicada ao transmissor.

Deslocamento Volumétrico

Menos que 0.005 in3 (0,08 cm3)

Amortecimento

A resposta de saída analógica a uma mudança de entrada em degraus pode ser selecionada pelo usuário como uma constante de tempo entre 0 e 60 segundos para uma constante de tempo. Este amortecimento é uma adição do tempo de resposta do módulo sensor.

Alarme de Falha

4 – 20mA HART (código de saída A)

Se o diagnóstico automático detectar uma falha do transmissor, o sinal analógico alertará o usuário. Estão disponíveis níveis de alarme padrão da Rosemount, NAMUR e customizados (veja a Tabela 1 abaixo).

O sinal de alarme alto ou baixo é pode ser selecionado pelo software ou pelo hardware através do interruptor opcional (opção D1).

FOUNDATION Fieldbus (código de saída F)

O bloco AI permite que o usuário configure os alarmes para HI-HI, HI, LO, ou LO-LO.

ESPECIFICAÇÕES FÍSICAS

Conexões Elétricas

1/2–14 NPT, G1/2, e M20 × 1.5 (CM20). Conexões para interface

HART fixadas no bloco de terminais para o código de saída A.

Conexões ao Processo

Modelo 3051S_C

1/4–18 NPT em 21/8 pol. entre centros

1/2–14 NPT e RC 1/2 com 2 pol. (50.8 mm), 21/8 pol. (54.0 mm),

ou 21/4 pol. (57.2 mm) entre centros (adaptadores do processo).

Modelo 3051S_T

1/2–14 NPT fêmea, instrumento não roscado (disponível em

AI para transmissores range 1 – 4 somente), G1/2 A DIN 16288 Macho (disponível em AI para transmissores range 1 – 4 somente), autoclave tipo F-250-C (pressão liberada de 9/16-18 da rosca de glândula; 1/4OD com cone de 60°; disponível em AI para transmissores Range 5 somente). Modelo 3051S_C Coplanar

Sensor com Enchimento de Silicone(1)

(1) As temperaturas do processo acima de 185 °F (85 °C) requerem a diminuição dos limites de temperatura ambiente na relação de 1.5:1.

com Flange Coplanar –40 a 250 °F (–40 a 121 °C)(2)

(2) Limite de 220 °F (104 °C) para aplicação em vácuo; 130 °F (54 °C) para pressões inferiores a 0.5 psia.

com Flange Tradicional –40 a 300 °F (–40 a 149 °C)(2) com Flange de Nível –40 a 300 °F (–40 a 149 °C)(2) com Manifold Integral

Modelo 305

–40 a 300 °F (–40 a 149 °C)(2)

Sensor com Enchimento de Inerte(1)

0 a 185 °F (–18 a 85 °C)(3) (4)

(3) limite de 160 °F (71 °C) para aplicação em vácuo. (4) Não disponível para o Modelo 3051S_CA.

Modelo 3051S_T em Linha (Fluido de Enchimento) Sensor com Enchimento de

Silicone(1)

–40 a 250 °F (–40 a 121 °C)(2)

Sensor com Enchimento de Inerte(1)

–22 a 250 °F (–30 a 121 °C)(2)

Modelo 3051S_L (Lado de Baixa) Sensor com Enchimento de

Silicone(1)

–40 a 250 °F (–40 a 121 °C)(2)

Sensor com Enchimento de Inerte(1)

0 a 185 °F (–18 a 85 °C)(2)

Modelo 3051S_L (Lado de Alta)

Syltherm® XLT –100 a 300 °F (–73 a 149 °C) Silicone DC 704®(5)

(5) O limite superior de 600 °F (315 °C) está disponível com os conjuntos de vedações do Modelo 1199montados longe do transmissor com a utilização de capilares e até 500 °F (260 °C) com extensão direta do suporte.

60 a 400 °F (15 a 205 °C) Silicone DC 200 –40 a 400 °F (–40 a 205 °C)

Inerte –50 a 350 °F (–45 a 177 °C)

Glicerina e Água 0 a 200 °F (–18 a 93 °C) Neobee M-20® 0 a 400 °F (–18 a 205 °C) Propileno Glicol e Água 0 a 200 °F (–18 a 93 °C)

TABELA 1. Configuração do Alarme

Alarme Alto Alarme Baixo

Rosemount ≥ 21.75 mA ≤ 3.75 mA

De acordo com as especificações NAMUR(1)

(1) Os níveis de saída analógica estão de acordo com as recomendações NE 43 (27 de junho de 1996) da NAMUR

≥ 22.5 mA ≤ 3.6 mA

Níveis customizados(2)

(2) O alarme baixo deve ser 0.1 mA inferior ao nível baixo de saturação e o alarme alto deve ser 0.1 mA superior ao nível alto de saturação.

(10)

Modelo 3051S_L

Lado de alta pressão: flange de 2 pol. (50.8 mm), 3 pol. (72 mm), ou 4 pol. (102 mm), ASME B 16.5 (ANSI) Classe 150, 300 ou 600; flange de 50, 80 ou 100 mm, DIN 2501 PN 40 ou 10/16

Lado de baixa pressão: 1/4–18 NPT no flange 1/2–14 NPT no adaptador do processo

Partes Molhadas

Diafragmas de Processo

Válvulas de Dreno/Sangria

Material de AI 316, Hastelloy C-276, ou Monel 400 (Monel não está disponível com o Modelo 3051S_L.)

Flanges do Processo e Adaptadores

Aço carbono niquelado, CF-8M (versão de AI 316 fundido, material de acordo com ASTM-A743), CW-12MW (versão de Hastelloy C-276 fundido, material de acordo com ASTM A494), M-30C (versão de Monel 400 fundido, material de acordo com ASTM A494).

O-rings TFE com Vidro

(TFE com grafite com diafragma Código de Opção 6)

Processo de Partes Molhadas do Modelo 3051S_L

Conexão Flangeada ao processo (Lado de Alta do Transmissor) Diafragmas do Processo, Incluindo a Superfície da Gaxeta do Processo

AI 316L, Hastelloy C-276 ou Tântalo Extensão

CF-3M (versão de AI 316L fundido, material de acordo com ASTM-A743), ou CW-12MW (versão de Hastelloy C fundido, material de acordo com ASTM A494), no horário de 40 e 80 tubos

Flange de Montagem

Revestido de AC (aço carbono) revestido de zinco e cobalto ou AI 316

Conexão de Referência do Processo (Lado de Baixa do Transmissor) Diafragmas

AI 316L ou Hastelloy C-276 Flange de Referência e Adaptador

CF-3M (Versão de AI 316L fundido, material de acordo com ASTM-A743)

Partes Não Molhadas

Invólucro da Eletrônica

Alumínio com baixo teor de cobre ou CF-3M (versão de AI 316L fundido) NEMA 4X, IP 65, IP 66

Invólucro do Módulo Sensor Coplanar CF-3M (Versão de AI 316L fundido) Parafusos

Aço carbono niquelado de acordo com ASTM A449, Tipo 1: Austenítico AI 316, ASME B 16.5 (ANSI) /ASTM-A-193-B7M, ou Monel

Fluido de Enchimento do Modo Sensor

Silicone ou halocarbono inerte (Inerte não está disponível com o Modelo 3051S_CA). Série em Linha usa Fluorinert® FC-43 Fluido de Enchimento do Processo (Nível Líquido Somente)

Modelo 3051S_L: Syltherm XLT, D.C. Silicone 704, D.C. Silicone 200, inerte, glicerina e água, Neobee M-20, propileno glicol e água

Pintura Poliuretano

Cobertura dos O-rings Buna-N

Certificações de Áreas

Como padrão, o transmissor foi examinado e testado para determinar se o projeto está de acordo com os requisitos elétricos, mecânicos e de proteção contra incêndios básicos da FM, um laboratório de testes reconhecido a nível nacional (NRTL) acreditado pela Federal Occupational Safety and Health Administration (OSHA). Material do Diafragma Modelo 3051S_ CD, CG T CA L AI 316L • • • Ve ja A b a ix o Hastelloy C-276® • • • Monel 400 • • Tântalo •

Monel 400 f revestido de ouro • • AI 316L revestido de ouro

(11)

Pesos de Embarque para o Modelo 3051S

TABELA 2. Pesos do SuperModule

TABELA 3. Pesos do transmissor sem opções

TABELA 4. Pesos do Modelo 3051S_L sem opções

TABELA 5. Pesos de opção do transmissor

SuperModule Peso em lb (kg)

Coplanar(1)

(1) Flanges e parafusos não incluídos.

3.1 (1,4)

Em Linha 1.4 (0,64) Transmissor Completo

(1)

(1) Transmissor operacional com bloco de terminais, tampa e flange de AI.

Adicione Peso em lb (kg) Modelo 3051S_C com invólucro de Caixa de junção 6.9 (3,1) Modelo 3051S_T com invólucro de Caixa de junção 3.3 (1,5) Modelo 3051S_C com invólucro da PlantWeb 7.2 (3,3) Modelo 3051S_T com invólucro da PlantWeb 3.6 (1,6)

Flange Nivelada lb (kg) Ext. de 2 pol. lb (kg) Ext. de 4 pol. lb (kg) Ext. de 6 pol. lb (kg) 2 pol., 150 12.5 (5,7) — — — 3 pol., 150 17.5 (7,9) 19.5 (8,8) 20.5 (9,3) 21.5 (9,7) 4 pol., 150 23.5 (10,7) 26.5 (12,0) 28.5 (12,9) 30.5 (13,8) 2 pol., 300 17.5 (7,9) — — — 3 pol., 300 22.5 (10,2) 24.5 (11,1) 25.5 (11,6) 26.5 (12,0) 4 pol., 300 32.5 (14,7) 35.5 (16,1) 37.5 (17,0) 39.5 (17,9) 2 pol., 600 15.3 (6,9) — — — 3 pol., 600 25.2 (11,4) 27.2 (12,3) 28.2 (12,8) 29.2 (13,2) DN 50 / PN 40 13.8 (6,2) — — — DN 80 / PN 40 19.5 (8,8) 21.5 (9,7) 22.5 (10,2) 23.5 (10,6) DN 100 / PN 10/16 17.8 (8,1) 19.8 (9,0) 20.8 (9,5) 21.8 (9,9) DN 100 / PN 40 23.2 (10,5) 25.2 (11,5) 26.2 (11,9) 27.2 (12,3)

Código Opção Adicione lb (kg)

1J, 1K, 1L Invólucro PlantWeb de aço inoxidável (AI) 3.4 (1,5)

2A, 2B, 2C Invólucro de caixa de junção de alumínio 1.2 (5,4)

1A, 1B, 1C Invólucro PlantWeb de alumínio 1.2 (5,4)

M5 Indicador de cristal líquido (LCD) para invólucro PlantWeb de alumínio(1), Indicador de cristal líquido (LCD) para invólucro PlantWeb(1) de aço inoxidável

0.8 (0,4) 1.72 (0,8)

B4 Suporte de montagem para flange Coplanar de aço inoxidável 0.6 (0,3)

B1, B2, B3 Suporte de montagem para flange tradicional 2.3 (1,0)

B7, B8, B9 Suporte de montagem para flange tradicional com parafusos de aço inoxidável 2.3 (1,0)

BA, BC Suporte para flange tradicional de aço inoxidável 2.3 (1,0)

F12, F22 Flange tradicional de aço inoxidável(2) 3.3 (1,5)

F13, F23 Flange tradicional (Hastelloy) 2.7 (1,2)

E12, E22 Flange Coplanar de aço inoxidável(2) 1.9 (8,6)

F14, F24 Flange tradicional (Monel) 2.6 (1,2)

F15, F25 Flange tradicional (de aço inoxidável com válvula de drenagem de Hastelloy) 2.5 (1,1)

G21 Nível de flange—3 pol., 150 10.8 (4,9)

G22 Nível de flange—3 pol., 300 14.3 (6,5)

G11 Nível de flange—2 pol., 150 10.7 (4,8)

G12 Nível de flange—2 pol., 300 14.0 (6,3)

G31 Flange de nível DIN, aço imoxidável, DN 50, PN 40 8.3 (3,8)

G41 Flange de nível DIN, aço inoxidável, DN 80, PN 40 13.7 (6,2)

(1) Inclui o conector e indicador de cristal líquido (2) Inclui parafusos de montagem

Item Peso em lb (kg)

Tampa de alumínio padrão 0.4 (0,2) Tampa de aço inoxidável padrão 1.26 (0,6) Tampa de alumínio do medidor 0.7 (0,3) Tampa de aço inoxidável do medidor 1.56 (0,7) Indicador de cristal líquido (LCD)(1)

(1) Indicador somente

0.1 (0,1) Bloco de terminais da caixa de junção 0.3 (0,2) Bloco de terminais PlantWeb 0.2 (0,1)

(12)

Certificações para Áreas Perigosas

Aprovações Factory Mutual (FM)

E5 À prova de explosão para Classe I, Divisão 1, Grupos B, C e D; à prova de ignição por pó para Classe II e Classe III, Divisão 1, Grupos E, F e G; áreas perigosas, caixa Tipo 4X, vedação do conduíte não necessária.

I5 Intrinsecamente seguro para utilização em Classe I, Divisão 1, Grupos A, B, C e D; Classe II, Divisão 1, Grupos E, F e G; Classe III, Divisão 1 quando conectados de acordo com o desenho Rosemount 03151-1006; Código de Temperatura T4; não incendiário para Classe I, Divisão 2, Grupos A, B, C e D, Caixa Tipo 4X. Para parâmetros de entidade, veja o desenho de controle 03151-1006.

Certificação de Segurança Intrínseca

BASEEFA/CENELEC

Certificado Nº BAS 01ATE1303X Marca Atex: II 1G

I1 EEx ia IIC T4/T5

Para parâmetros de entidade, veja o certificado.

BASEEFA/CENELEC

Certificação não-acendível/Tipo nL

Certificado Nº BAS 01ATE3304X Marca Atex: II 3 G

N1 EEx nL IIC T5 (Tamb = –40 a +70 °C)

CONDIÇÕES ESPECIAIS PARA USO SEGURO

O aparelho não tem resistência para o teste de isolação de 500V necessário de acordo com a cláusula 6.4.12 de EN5002011994. Isto deve ser considerado quando instalar o aparelho.

Certificado contra Pó Combustível

BASEEFA/CENELEC

Certificado Nº BAS 01ATEX ---x ND Marca Atex: II 1 D

Certificação à Prova de Explosão KEMA/CENELEC

Certificado Nº KEMA 00ATEX 1243X Marca Atex: II 1/2 G

E1 EEx d IIC T6 (Tamb = 65 °C); EEx d IIC T5 (Tamb = 80 °C)

CONDIÇÕES ESPECIAIS PARA USO SEGURO Este dispositivo contém um diafragma de parede fina. A instalação, manutenção e uso devem levar em consideração as condições ambientais às quais o diafragma será submetido. As instruções do fabricante para a instalação e manutenção devem ser seguidas estritamente para garantir a segurança durante o tempo de vida esperado. O transmissor de pressão do Modelo 3051S deve incluir um invólucro Série 300S montado integral num módulo Sensor de acordo com o desenho Rosemount 0351-1023.

Japonese Industrial Standard (JIS)

Certificação à Prova de Explosão

Aprovações pendentes, consulte a fábrica quanto à disponibilidade.

E4 (3051S) Ex d IIC T5 I4 Ex ia IIC T4/T5

Aprovações da Canadian Standards Association (CSA)

E6 À prova de explosão para Classe I, Divisão 1, Grupos B, C e D; prova de ignição por pó para Classe II e Classe III, Divisão 1, Grupos E, F e G; adequado para áreas perigosas interiores ou exteriores, Caixa Tipo 4X CSA, vedação de fábrica.

I6 Intrinsecamente Seguro para Classe I, Divisão 1, Grupos A, B, C e D quando conectados de acordo com os desenhos Rosemount 03151-1016; Código de Temperatura T3C. Para parâmetros de entidade, veja o desenho de controle 03151-1016.

Standards Association of Australia (SAA)

Aprovações pendentes, consulte a fábrica quanto à disponibilidade.

Certificação de Segurança Intrínseca I7 Ex ia IIC

Certificação à Prova de Explosão (Chama) E7 Ex d IIC

Certificação do Tipo N (Sem Chamas) N7 Ex n IIC

Combinações de Aprovações

K1 Combinação de E1, I1 e N1 K4 Combinação de E4 e I4 K5 Combinação de E5 e I5 K6 Combinação de E6 e I6 K7 Combinação de E7, I7 e N7 KA Combinação de E1, I1, E6 e I6 KB Combinação de E5, I5, I6 e E6 KC Combinação de E5, E1, I5 e I1

(13)

Desenhos Dimensionais

As dimensões estão em polegadas (mm). Os adaptadores do processo (opção D2) e os manifolds integrais Modelo 305 devem ser encomendados com o transmissor.

Invólucro PlantWeb com SuperModule Coplanar e

Manifold Integral Coplanar Modelo 305

3 051 S /C O P LA N A R / 31 51 _A 0 1A , 3 15 1_ A 01B 4.20 (107) 7.70 (196) 9.03 (230) Abertura máx. de 4.0 (Abertura máx. de 101) 1/2-14 ANPT 5.21 (132) 4.55 (116) Abertura máx. de 4.90 (Abertura máx. de 124) Abertura máx. de 4.90 (Abertura máx. de 124)

Invólucro PlantWeb com SuperModule Coplanar e Flange Coplanar

3 0 5 1 S/ CO PL ANAR/ 3 1 5 1 _ C1 0 1 A, 3 0 5 1 _ C2 0 0 A 4.20 (107) 8.53 (217) 9.63 (245) 4.55 (115) 6.08 (154)

(14)

.

Invólucro de Caixa de Junção com SuperModule Coplanar e Flange Coplanar

3 0 5 1 S/ CO PL ANAR/ 3 0 5 1 B2 0 0 A, C2 0 0 A 4.20 (107) 8.53 (217) 9.63 (245) 3.45 (88) 6.08 (154)

Configurações de Montagem do Flange Coplanar

Montagem em Tubo

Montagem em Painel

6.25 (159) 3.54 2.58 (66) 4.55 (116) 1.92 (49) 6.15 (156) 2.81 (71) 4.7 (120) 3 051 S /C O P LA N A R /31 51/ 31 51_ F10 1A , 31 51G _ 101 A , 3 15 1_H 1 01 A

(15)

Invólucro PlantWeb com Coplanar SuperModule e

Manifold Integral Tradicional Modelo 305

1.63 (41) 2.13 (54) 2.70 (69) Abertura máx. de 6.80 (Abertura máx. de 173) Abertura máx. de 9.72 (Abertura máx. de 246) 1/4-18 NPT no flange Coplanar 305 1S /C O P L A N A R /3 151 _A 0 1D , 315 1_ A 01C 1.05 (27) 3.42 (87) Válvula de dreno e sangria 1.10 (28) 1/2-14 NPT nos adaptadores Abertura máx. de 0.56 (Abertura máx. de 0.40)

Invólucro PlantWeb com SuperModule Coplanar e Flange Tradicional

30 51 S /C O P LA N A R / 31 5 1_ B 10 2A , 31 5 1_ A 10 2A 9.26 (235) 3.40 (86) 1.10 (28)

(16)

Configurações de Montagem do Flange Tradicional

Manifold Integral Modelo 305 –

Montagem em Tubo

Montagem em Painel

8.18 (208) 1.10 (28) Abertura máx. de 3.56 (Abertura máx. de 90) 3.42 (87) 2.62 (67) 0.93 (24) 13.03 (330) 4.85 (123) 1.10 (28) 3.42 (87) Abertura máx. de 3.56 (Abertura máx. de 90) 1.94 (49) 5.32 (135) 7.70 (196) 7.7 (196) 10.70 (272) 2.62 (67) /C O P LA N A R /3 15 1_ A 01 E , 31 51 _F 5 19 A

(17)

Configurações de montagen do Indicador de Montagem remota

Montagem em tubo

Montagem em Painel

1.82 (46) 3.08 (78) 6.90 (175) 2.66 (67) 6.24 (159) 3 05 1S /3 151 _C 1 04 A , 31 51 _D 10 4A , 31 51_ E 10 4A 2.33 (59) 5.19 (132) 4.72 (120) 2.66 (67) 6.15 (156) 4.48 (114)

Invólucros PlantWeb e de Caixa de Junção com SuperModule em Linha

305 1S /I N LI N E /315 1_ A 20 3A , B 203 A , 3 15 1_A 103 A 3.45 (88) 4.20 (107) 7.97 (202) 4.55 (116) 7.97 (202)

(18)

Configurações de montagem em linha com suporte de montagem opcional

Montagem em Tubo

Montagem em Painel

6.244 (159) 3.084 (78) 1S /I N LI N E /3 15 1_ A 103 A , B 1 03 A 6.15 (156) 2.81 (71) 4.72 (120) 6.9 (175) 4.50 (116) 2.58 (66)

(19)

Modelo 3051S_L

Gaxeta 1 (25) Invólucro Inferior 1/2Adaptador de Montagem de –14 NPT (opção D2) A

CONFIGURAÇÃO DE FLANGE DE 2 POL.

(DIAFRAGMA RASO SOMENTE)

4.2 (107) E F Superfície da Gaxeta de Face Serrilhada A Extensão 2, 4 ou 6 (51, 102 ou 152)

CONFIGURAÇÃO DE FLANGE DE 3 E 4 POL.

E 4.2 (105) D 6.24 (158) Conexão de Dreno 1 (25)

ANEL DE CONEXÃO DE

DRENO OPCIONAL

(INVÓLUCRO INFERIOR)

F E Conexão Elétrica de 1/2–14 NPT 5.21 (132) Folga de 0.75 (19) para Remoção da Tampa Válvula de Dreno/Sangria 7.09 (180) Tampa do Medidor (Opcional) 9.65 (245) 4.55 (116) 8.55 (217) Folga de 0.75 (19) para Remoção da Tampa 30 51 -30 312 7A , 27B , 27 C , 3 031 B 27 D , C 2 7E

CONJUNTO DO DIAFRAGMA E

FLANGE DE MONTAGEM

C B

(20)

TABELA 6. Especificações Dimensionais do Modelo 3051S_L

Exceto onde indicado, as dimensões estão em polegadas (milímetros).

Classe Tamanho da Linha Espessura do Flange A Diâmetro do Círculo do Parafuso B Diâmetro Externo C Nº de Parafus os Diâmetro do Furo dos Parafusos Diâmetro da Extensão(1) D D.E. da Superfície da Gaxeta E Lado do Processo F ASME B 16.5 (ANSI) 150 2 (51) 1.12 (28) 4.75 (121) 6.0 (152) 4 0.75 (19) NA 3.6 (92) 2.12 (54) 3 (76) 1.31 (33) 6.0 (152) 7.5 (191) 4 0.75 (19) 2.58 (66) 5.0 (127) 3.5 (89) 4 (102) 1.31 (33) 7.5 (191) 9.0 (229) 8 0.75 (19) 3.5 (89) 6.2 (158) 4.5 (114) ASME B 16.5 (ANSI) 300 2 (51) 1.25 (32) 5.0 (127) 6.5 (165) 8 0.75 (19) NA 3.6 (92) 2.12 (54) 3 (76) 1.50 (38) 6.62 (168) 8.25 (210) 8 0.88 (22) 2.58 (66) 5.0 (127) 3.5 (89) 4 (102) 1.62 (41) 7.88 (200) 10.0 (254) 8 0.88 (22) 3.5 (89) 6.2 (158) 4.5 (114) ASME B 16.5 (ANSI) 600 2 (51) 1.12 (28) 5.0 (127) 6.5 (165) 8 0.75 (19) NA 3.6 (92) 2.12 (54) 3 (76) 1.37 (35) 6.62 (168) 6.62 (168) 8 0.88 (22) 2.58 (66) 5.0 (127) 3.5 (89) DIN 2501 PN 10 – 40 DN 50 26 mm 125 mm 165 mm 4 18 mm NA 4.0 (102) 2.5 (63) DIN 2501 PN 25/40 DN 80 30 mm 160 mm 200 mm 8 18 mm 65 mm 5.4 (138) 3.7 (94) DN 100 30 mm 190 mm 235 mm 8 22 mm 89 mm 6.2 (158) 4.5 (114) DIN2501 PN 10/16 DN 100 26 mm 180 mm 220 mm 8 18 mm 89 mm 6.2 (158) 4.5 (114) (1) As tolerâncias são 0.040 (1,02), – 0.020 (0,51)

(21)

Informações de Pedidos

Modelo 3051 Série S Coplanar

Modelo Tipo de Transmissor

3051S Transmissor de pressão expansível

Código Classe de Performance

1 Ultra: 0.04% de precisão, rangeabilidade de 200:1, estabilidade de 10 anos, garantia limitada 2 Classic: 0.065% de precisão, rangeabilidade de 100:1, estabilidade de 5 anos

Código Tipo de Conexão

C Coplanar

Código Tipo de Medição

D Diferencial

G Manométrica

A Absoluta

Código

Range de Pressão

Diferencial Medidor Absoluta

0A –3 a 3 inH2O (–7,47 a 7,47 mbar) N/A 0 a 5 psia (0 a 0,34 bar)

1A –25 a 25 inH2O (–62,2 a 62,2 mbar) –25 a 25 inH2O (–62,2 a 62,2 mbar) 0 a 30 psia (0 a 2,06 bar) 2A –250 a 250 inH2O (–623 a 623 mbar) –250 a 250 inH2O (–623 a 623 mbar) 0 a 150 psia (0 a

10,34 bar) 3A –1000 a 1000 inH2O (–2,5 a 2,5 bar) –393 a 1000 inH2O (–1,0 a 2,5 bar) 0 a 800 psia (0 a

55,2 bar)

4A –300 a 300 psi (–20,7 a 20,7 bar) –14.2 a 300 psi (–1,0 a 21 bar) 0 a 4000 psia (0 a 275,8 bar) 5A –2000 a 2000 psi (–137,9 a 137,9 bar) –14.2 a 2000 psig (–1,0 a 137,9 bar) N/A

Código Diafragma

2 AI 316L(1) 3 Hastelloy C-276(1) 4 Monel 400(1)

5 Tântalo (Não disponível para o Modelo 3051S_CA)

6 Monel 400 revestido de ouro (Inclui o-ring de TFE com grafite) 7 AI 316L revestido de ouro

(22)

Código Conexão do Processo Tipo de Material(2) Tamanho Material do Flange Dreno/Sangria Paraf usos 000 Nenhum

A11 Montado no manifold integral

B11 Montado com selo remoto; disponível apenas na Classe de Performance com código de opção 2 B12 Montado com dois selos remotos; disponível apenas na Classe de Performance com código de opção 2 C11 Montado com elemento primário integral

E11 Flange Coplanar 1/4–18 NPT AC AI 316

E12 Flange Coplanar 1/4–18 NPT AI 316 AI 316

E13(1) Flange Coplanar 1/4–18 NPT Hastelloy C-276 Hastelloy C-276

E14(1) Flange Coplanar 1/4–18 NPT Monel 400 Monel 400

E15(1) Flange Coplanar 1/4–18 NPT AI 316 Hastelloy C-276

E16(1) Flange Coplanar 1/4–18 NPT AC Hastelloy

E21 Flange Coplanar RC 1/4 AC AI 316

E22 Flange Coplanar RC 1/4 AI 316 AI 316

E23(1) Flange Coplanar RC 1/4 Hastelloy C-276 Hastelloy C-276

E24(1) Flange Coplanar RC 1/4 Monel 400 Monel 400

E25(1) Flange Coplanar RC 1/4 AI 316 Hastelloy C-276

E26(1) Flange Coplanar RC 1/4 AC Hastelloy C-276

F12 Flange Tradicional 1/4–18 NPT AI 316 AI 316

F13(1) Flange Tradicional 1/4–18 NPT Hastelloy C-276 Hastelloy C-276

F14(1) Flange Tradicional 1/4–18 NPT Monel 400 Monel 400

F15(1) Flange Tradicional 1/4–18 NPT AI 316 Hastelloy C-276

F22 Flange Tradicional RC 1/4 AI 316 AI 316

F23(1) Flange Tradicional RC 1/4 Hastelloy C-276 Hastelloy C-276

F24(1) Flange Tradicional RC 1/4 Monel 400 Monel 400

F25(1) Flange Tradicional RC 1/4 AI 316 Hastelloy C-276

F32 Flange tradicional com dreno inferior 1/4–18 NPT AI 316 AI 316

F52 Flange tradicional de acordo com a Norma DIN 1/4–18 NPT AI 316 AI 316 paraf usos de

7/16

pol.

F62 Flange tradicional de acordo com a Norma DIN 1/4–18 NPT AI 316 AI 316 Paraf

usos M10

F72 Flange tradicional de acordo com a Norma DIN 1/4–18 NPT AI 316 AI 316 Paraf

usos M12 G11(1) Flange de nível com montagem vertical 2 pol. ANSI classe 150 AI 316

G12(1) Flange de nível com montagem vertical 2 pol. ANSI classe 300 AI 316 G14(1) Flange de nível com montagem vertical 2 pol. ANSI classe 150 Hastelloy C-276 G15(1) Flange de nível com montagem vertical 2 pol. ANSI classe 300 Hastelloy C-276 G21(1) Flange de nível com montagem vertical 3 pol. ANSI classe 150 AI 316 G22(1) Flange de nível com montagem vertical 3 pol. ANSI classe 300 AI 316 G24(1) Flange de nível com montagem vertical 3 pol. ANSI classe 150 Hastelloy C-276 G25(1) Flange de nível com montagem vertical 3 pol. ANSI classe 300 Hastelloy C-276 G31(1) Flange de nível com montagem vertical DIN- DN 50 PN 40 AI 316 G41(1) Flange de nível com montagem vertical DIN- DN 80 PN 40 AI 316

Código Saída

A 4 – 20 mA com sinal digital baseado no protocolo HART

F FOUNDATION fieldbus (bloco AI somente); requer invólucro PlantWeb A Tabela continua na próxima página

(23)

Código Estilo do Invólucro Material(2)

Tamanho de Entrada do Conduíte 00 Nenhum (Conexão elétrica fornecida pelo cliente ou SuperModule extra)

1A Invólucro PlantWeb Alumínio 1/2–14 NPT

1B Invólucro PlantWeb Alumínio M20 x 1.5 (CM20)

1C Invólucro PlantWeb Alumínio G1/2

1J Invólucro PlantWeb AI 316L 1/2–14 NPT

1K Invólucro PlantWeb AI 316L M20 x 1.5 (CM20)

1L Invólucro PlantWeb AI 316L G1/2

2A Invólucro de Caixa de Junção Alumínio 1/2–14 NPT

2B Invólucro de Caixa de Junção Alumínio M20 x 1.5 (CM20)

2C Invólucro de Caixa de Junção Alumínio G1/2

2E Caixa de Junção com indicador montagem remota Alumínio 1/2–14 NPT 2F Caixa de Junção com indicador montagem remota Alumínio M20 x 1.5 (CM20) 2G Caixa de Junção com indicador montagem remota Alumínio G1/2

OPÇÕES

Código Funcionalidade PlantWeb

A01 Bloco de controle regulatório: PID, aritm., carac. sinal, integ, etc.; requer o invólucro PlantWeb e FOUNDATION fieldbus D01 Bloco de diagnóstico: Linha de impulso entupida, SPM; requer o invólucro PlantWeb e fieldbus

Código Suportes de montagem

B4 Suporte de flange Coplanar, AI, tubo de 2 pol. ou painel. B1 Suporte de flange tradicional, AC, tubo de 2 pol. B2 Suporte de flange tradicional, AC, painel

B3 Suporte chato de flange tradicional, tubo de AC de 2 pol. B7 Suporte de flange tradicional, B1 com parafusos de AI B8 Suporte de flange tradicional, B2 com parafusos de AI B9 Suporte de flange tradicional, B3 com parafusos de AI BA Suporte de flange tradicional, B1, todos os parafusos de AI BC Suporte de flange tradicional, B3, todos os parafusos de AI

Código Configuração especial (software)

C1(3) Configuração customizada de software (Deve ser preenchida uma Folha de Dados de Configuração, veja página 33.) C3 Calibração da pressão manométrica para o Modelo 3051S_CA4 somente

C4 Níveis de alarme e saturação NAMUR, alarme alto C5 Níveis de alarme e saturação NAMUR, alarme baixo C6 Níveis de alarme e saturação customizados, alarme alto

Nota: Requer o código C1, configuração customizada de software. Deve ser preenchida uma Folha de Dados de Configuração (veja página 33).

C7 Níveis de alarme e saturação customizados, alarme baixo

Nota: Requer o código C1, configuração customizada de software. Deve ser preenchida uma Folha de Dados de Configuração (veja página 33).

C8 Alarme baixo (Níveis de alarme e saturação customizados).

Código Configuração especial (hardware)

D1 Ajustes de hardware (zero, span, alarme, segurança) D2 Adaptadores de processo de 1/2-14 NPT

D4 Conjunto do parafuso de aterramento externo

D5 Sem as válvulas de dreno/sangria do transmissor (requer tampões) D7 Flange Coplanar sem conexões de dreno/sangria

D8 Válvulas de dreno/sangria de cerâmica D9 Adaptadores de processo RC 1/2

(24)

Código Certificações para Áreas Perigosas E1 CENELEC, à prova de explosão

I1 CENELEC, Segurança Intrínseca

IA CENELEC FISCO, Segurança Intrínseca; para o protocolo FOUNDATION fieldbus somente N1 CENELEC Tipo N

K1 CENELEC, à prova de explosão, Segurança Intrínseca, Tipo N (combinação de E1, I1 e N1) ND CENELEC, Pós Combustíveis

E4 JIS, À prova de explosão I4 JIS, Segurança intrínseca

K4 JIS, À prova de explosão, segurança intrínseca (combinação de E4 e I4) E5 FM, À prova de explosão

I5 FM, Segurança intrínseca, não-acendível

IE FM FISCO, Segurança Intrínseca; para o protocolo FOUNDATION fieldbus somente K5 FM, À prova de explosão, segurança intrínseca, não-acendível (combinação de E5 e I5) E6 CSA, À prova de explosão

I6 CSA, Segurança intrínseca, não-acendível

IF CSA FISCO, Segurança Intrínseca; para o protocolo FOUNDATION fieldbus somente K6 CSA, À prova de explosão, segurança intrínseca, não-acendível (combinação de E6 e I6) E7 SAA, À prova de explosão

I7 SAA, Segurança intrínseca

N7 SAA Tipo N

K7 SAA, À prova de explosão, segurança intrínseca, Tipo N (combinação de E7, I7 e N7)

KA CENELEC e CSA, à prova de explosão e Segurança Intrínseca (combinação de E1, I1, E6 e I6) KB FM e CSA, À Prova de Explosão e Segurança Intrínseca (combinação de E5, E6, I5 e I6) KC FM e CENELEC, À Prova de Explosão e Segurança Intrínseca (combinação de E5, E1, I5 e I1)

Código Materiais de construção alternativos

L1 Enchimento do fluido do sensor inerte (diferencial e manométrico somente) L2 O-ring de TFE com grafite

L4 Parafusos de AI 316 Austenítico L5 Parafusos ANSI/ASTM-A-193-B7M L6 Parafusos de Monel

L7 Grade 660, ASTM A453

Código Indicadores

M5 Indicador de cristal líquido (LCD) com montagem integral (requer invólucro PlantWeb)

M8(3) Conjunto do indicador de cristal líquido (LCD) com montagem remota, invólucro de alumínio, suporte de AI, cabo de 15 m; requer uma saída de 4 – 20 mA / protocolo HART

M9(3) Conjunto do indicador de cristal líquido (LCD) com montagem remota, invólucro de alumínio, suporte de AI, cabo de 30 m; requer uma saída de 4 – 20 mA / protocolo HART

Código Procedimentos especiais

P1 Teste hidrostático

P2 Limpeza para serviços especiais

P3 Limpeza para menos de 1PPM de cloro/flúor

P9 limite de pressão estática de 4500 psig (310 bar) (Modelo 3051S_CD somente)

Código Certificações especiais

Q4 Certificado de calibração

Q8 Certificação de rastreabilidade de materiais de acordo com EN 10204 3.1B

Código Blocos de terminais

T1 Proteção contra Transiente

Número de Modelo Típico: 3051S1CD 2 A 2 E12 A 1A B4

(1) Os materiais de construção atendem às recomendações de materiais da NACE MR 01—75. O uso dos diafragmas de AI 316L em processos com enxofre deve ser feito com muito cuidado. Embora estes diafragmas satisfaçam o padrão, eles podem ser danificados pelos agentes contaminadores do cloro que são freqüentemente encontrados nesses processos.

(2) O material especificado é fabricado em: CF-8M é a versão de AI 316L fundido, CF-3M é a versão de AI 316L fundido, CW-12MW é a versão de Hastelloy C-276 fundido, M-30C é a versão de Monel 400 fundido. Para o invólucro, o material é alumínio pintado com tinta de poliuretano.

(25)

Modelo 3051 Série S em linha

Modelo Tipo de Transmissor

3051S Transmissor de pressão expansível

Código Classe de Performance

1 Ultra: 0.04% de precisão, rangeabilidade de 200:1, estabilidade de 10 anos, garantia limitada 2 Classic: 0.065% de precisão, rangeabilidade de 100:1, estabilidade de 5 anos

Código Tipo de Dispositivo

T Em Linha

Código Tipo de Medição

G Manométrica A Absoluta

Range de pressão primária

Código Manométrica Absoluta

1A –14.7 a 30 psi (–1,0 a 2,1 bar) 0 a 30 psia (2,1 bar) 2A –14.7 a 150 psi (–1,0 a 10,3 bar) 0 a 150 psia (10,3 bar) 3A –14.7 a 800 psi (–1,0 a 55 bar) 0 a 800 psia (55 bar) 4A –14.7 a 4000 psi (–1,0 a 276 bar) 0 a 4000 psia (276 bar) 5A –14.7 a 10000 psi (–1,0 a 689 bar) 0 a 10000 psia (689 bar)

Código Material do Diafragma/Conexão do Processo

2 AI 316L(1) 3 Hastelloy C-276(1)

Código Estilo da Conexão do Processo

A11 Montada no manifold integral

B11 Montada com um selo remoto; disponível apenas na Classe de Performance com código de opção 2 E11 1/2–14 NPT fêmea

F11 Instrumento não roscado (flange tipo I) (Ranges 1 – 4 somente) G11 G1/2 A DIN 16288 macho (Ranges 1 – 4 somente)

H11 Cônico e roscado, compatível com tipo de autoclave F-250-C (Range 5A somente)

Código Saída

A 4 – 20 mA com sinal digital baseado no protocolo HART F FOUNDATION fieldbus; requer invólucro PlantWeb

Código Estilo do Invólucro Materiais(2) Tamanho de Entrada do Conduíte

00 Nenhum – conexão elétrica fornecida pelo cliente ou SuperModule extra

1A Invólucro PlantWeb Alumínio 1/2–14 NPT

1B Invólucro PlantWeb Alumínio M20 x 1.5 (CM20)

1C Invólucro PlantWeb Alumínio G1/2

1J Invólucro PlantWeb AI 316L 1/2–14 NPT

1K Invólucro PlantWeb AI 316L M20 x 1.5 (CM20)

1L Invólucro PlantWeb AI 316L G1/2

2A Invólucro de Caixa de Junção Alumínio 1/2–14 NPT

2B Invólucro de Caixa de Junção Alumínio M20 x 1.5 (CM20)

2C Invólucro de Caixa de Junção Alumínio G 1/ 2

2E Caixa de Junção com indicador montagem remota Alumínio 1/2–14 NPT 2F Caixa de Junção com indicador com montagem remota Alumínio M20 x 1.5 (CM20) 2G Caixa de Junção com indicador com montagem remota Alumínio G1/2

OPÇÕES

Código Funcionalidade PlantWeb

A01 Bloco de controle regulatório: PID, aritm., carac. sinal, integ, etc.; requer o invólucro PlantWeb e FOUNDATION Fieldbus D01 Bloco de diagnósticos: Linha de Impulso entupida SPM; requer o invólucro PlantWeb e FOUNDATION Fieldbus

Código Suporte de montagem

B4 Suporte de flange Coplanar, AI, tubo de 2 pol. ou painel.

(26)

Código Configuração especial (software)

C1(3) Configuração customizada de software (Deve ser preenchida uma Folha de Dados de Configuração, veja página 33.) C4 Alarme NAMUR e valores de saturação, alarme alto

C5 Alarme NAMUR e valores de saturação, alarme baixo C6 Níveis de alarme e saturação customizados, alarme alto

Nota: Requer o código C1, configuração customizada do software. Deve ser preenchida uma Folha de Dados de Configuração (veja página 33).

C7 Níveis de alarme e saturação customizados, alarme baixo

Nota: Requer o código C1, configuração customizada do software. Deve ser preenchida uma Folha de Dados de Configuração (veja página 33).

C8 Alarme baixo (níveis de alarme e saturação Rosemount)

Código Configuração especial (hardware)

D1 Ajustes de hardware (zero, span, alarme, segurança)

D2 Adaptador do processo de 1/2-14 NPT para o código de conexão do processo F11, Flange I D4 Conjunto do parafuso de aterramento externo

D9 Adaptadores de processo RC 1/2

Código Certificações para Áreas Perigosas

E1 CENELEC, à prova de explosão I1 CENELEC, Segurança Intrínseca

IA CENELEC FISCO, Segurança Intrínseca; para o protocolo FOUNDATION fieldbus somente N1 CENELEC Tipo N

K1 CENELEC, à prova de explosão, Segurança Intrínseca, Tipo N (combinação de E1, I1 e N1) ND Pó Combustível CENELEC

E4 JIS, À prova de explosão I4 JIS, Segurança intrínseca

K4 JIS, À prova de explosão, segurança intrínseca (combinação de E4 e I4) E5 FM, À prova de explosão

I5 FM, Segurança intrínseca, não-acendível

IE FM FISCO, Segurança Intrínseca; para o protocolo FOUNDATION fieldbus somente K5 FM, À prova de explosão, segurança intrínseca, não-acendível (combinação de E5 e I5) E6 CSA, À prova de explosão

I6 CSA, Segurança intrínseca, não-acendível

IF CSA FISCO, Segurança Intrínseca; para o protocolo FOUNDATION fieldbus somente K6 CSA, À prova de explosão, segurança intrínseca, não-acendível (combinação de E6 e I6) E7 SAA, À prova de explosão

I7 SAA, Segurança intrínseca N7 SAA Tipo N

K7 SAA, À prova de explosão, segurança intrínseca, Tipo N (combinação de E7, I7 e N7) KA CENELEC, à prova de explosão e CSA e Segurança Intrínseca (combinação de E1, I1, E6 e I6) KB FM e CSA, À Prova de Explosão e Segurança Intrínseca (combinação de E5, E6, I5 e I6) KC FM e CENELEC, À Prova de Explosão e Segurança Intrínseca (combinação de E5, E1, I5 e I1)

Código Materiais de construção alternativos

L1 Fluido de Enchimento Inerte

L4 Parafusos de AI 316 Austenítico para o código de conexão do processo F11, Flange I

Código Indicadores

M5 Indicador de cristal líquido (LCD) com montagem integral (requer invólucro PlantWeb)

M8(3) Conjunto do indicador de cristal líquido (LCD) com montagem remota, invólucro de alumínio, suporte de AI, cabo de 15 m; requer uma saída de 4 – 20 mA / protocolo HART

M9(3) Conjunto do indicador de cristal líquido (LCD) com montagem remota, invólucro de alumínio, suporte de AI, cabo de 30 m; requer uma saída de 4 – 20 mA / protocolo HART

Código Procedimentos especiais

P1 Teste hidrostático

P2 Limpeza para serviços especiais

P3 Limpeza para menos de 1 PPM de cloro/flúor

Código Certificações especiais

Q4 Certificado de calibração

Q8 Certificação de rastreabilidade de materiais de acordo com EN 10204 3.1B

Código Blocos de terminais

T1 Proteção contra Transiente

Número de Modelo Típico: 3051S1TG 2 A 2 E11 A 1A B4

(1) Os materiais de construção satisfazem as recomendações de materiais da NACE com MR 01—75. O uso dos diafragmas de AI 316L em processos com enxofre deve ser feito com muito cuidado. Embora estes diafragmas satisfaçam o padrão, eles podem ser danificados pelos agentes contaminadores do cloro que são freqüentemente encontrados nesses processos.

(2) O material especificado é fabricado em: CF-3M é a versão de AI 316L fundido. Para o invólucro, o material é alumínio pintado com tinta de poliuretano. (3) Não disponível com o protocolo Fieldbus.

(27)

Modelo 3051 Série S de Nível Líquido

Você deve selecionar Selo Flangeado Raso tipo FF (veja a “Selo Flangeado Raso” on page 28) ou Selo Flangeado com Extensão tipo EF (veja a “Selo Flangeado com Extensão” on page 29) e, em seguida, termine esta seleção escolhendo a opção do transmissor.

Modelo Tipo de Transmissor

3051S Transmissor de pressão expansível

Código Tipo de Pressão

2 Classic: 0.065% de precisão, rangeabilidade de 100:1

Código Tipo de Conexão

L Nível

Código Tipo de Medição

D Diferencial G Manométrica

A Absoluta

Código Range de Pressão

Diferencial Manométrica Absoluta

1A 0 a 25 inH2O 0 a 25 inH2O 0 a 30 psi (2,1 bar)

2A 0 a 250 inH2O (0 a 623 mbar) 0 a 250 inH2O (0 a 623 mbar) 0 a 150 psia (10 bar) 3A 0 a 1000 inH2O (0 a 2,5 bar) 0 a 1000 inH2O (0 a 2,5 bar) 0 a 800 psia (55 bar) 4A 0 a 300 psi (0 a 20,68 bar) 0 a 300 psi (0 a 21 bar) 0 a 4000 psia (276 bar)

5A 0 a 2000 psi (138 bar) 0 a 2000 psi (138 bar)

Código Saída

A 4 – 20 mA HART

F FOUNDATION fieldbus – bloco AI somente; requer invólucro PlantWeb

Código Estilo do Invólucro Material(1) Entrada do Conduíte

00 Nenhum (Conexão elétrica fornecida pelo cliente ou SuperModule extra)

1A Invólucro PlantWeb Alumínio 1/2–14 NPT

1B Invólucro PlantWeb Alumínio M20 x 1.5 (CM20)

1C Invólucro PlantWeb Alumínio G1/2

1J Invólucro PlantWeb AI 316L 1/2–14 NPT

1K Invólucro PlantWeb AI 316L M20 x 1.5 (CM20)

1L Invólucro PlantWeb AI 316L G1/2

2A Invólucro de Caixa de Junção Alumínio 1/2–14 NPT

2B Invólucro de Caixa de Junção Alumínio M20 x 1.5 (CM20)

2C Invólucro de Caixa de Junção Alumínio G1/2

2E Caixa de Junção com indicador de montagem remota Alumínio 1/2–14 NPT 2F Caixa de Junção com indicador de montagem remota Alumínio M20 x 1.5 (CM20) 2G Caixa de Junção com indicador de montagem remota Alumínio G1/2

Código Tipo de Selo

1 Selo com montagem direta

Código Extensão do lado de alta pressão (entre o selo e o flange)

0 Montagem direta (selo soldado diretamente no flange do transmissor)

Código Conexão do lado de baixa pressão (módulo sensor)

1 Um selo remoto com o capilar (veja a tabela do Modelo 1199 para obter informações sobre selos) 2 Diafragma de AI 316L / flange de transmissor de AI 316

3 Diafragma de Hastelloy C-276 / flange de transmissor de AI 316

Código Comprimento do Capilar

0 N/A

(28)

Opções de Selos (página 28—29)

Selo

Flangeado

Raso

Código Fluido de Enchimento do Selo

A Syltherm XLT C Silicone DC 704 D Silicone DC 200 H Inerte (Halocarbono) G Glicerina e Água N Neobee M-20

P Propileno Glicol e Água

Em seguida, selecione o Selo Flangeado raso tipo (FF) (veja a tabela abaixo) ou

Selo Flangeado com Extensão tipo (EF) (veja a página 29).

(1) O material especificado é fabricado em: CF-3M é a versão de AI 316L fundido. Para o invólucro, o material é alumínio pintado com tinta de poliuretano.

Código Estilo da Conexão do Processo

FF Flangeado Raso, superfície da gaxeta Ra 125-250

Código Tamanho da do Selo do Diafragma (Lado de Alta)

G 2 pol./DN 50

7 3 pol.

J DN 80

9 4 pol./DN 100

Código Classe de Pressão do Selo (Lado de Alta)

1 Classe 150

2 Classe 300

4 Classe 600

G PN 40

E PN 10/16; disponível com 4 pol. DN 100 somente

Código Material do Diafragma Material do Flange (Lado de Alta)

CA AI 316L AC

DA AI 316L AI 316

CB Hastelloy AC

DB Hastelloy AI 316

CC Tântalo – bainha soldada(1)

(1) Não é recomendado para uso com gaxeta metálica espiralada (veja a folha de dados do Modelo 1199, documento 00813-0100-4016 para obter opções) AC

DC Tântalo – bainha soldada AI 316

Código Material do Anel de Montagem (Lado de Alta)(2)

0 Nenhum

A AI 316

B Hastelloy

Código Quantidade e Tamanho da Conexão de Limpeza (Anel de Montagem, Lado de Alta)

0 Nenhum 1 1 (1/4 pol.) 3 2 (1/4 pol.) 7 1 (1/2 pol.) 9 2 (1/2 pol.) Código Gaxetas

SJ Gaxeta de Teflon® para o anel de montagem SK Gaxeta de Gylon para o anel de montagem SN Gaxeta de Grafoil™ para o anel de montagem SR Gaxeta de Etileno Propileno para o anel de montagem

Código Outras Opções

ST Materiais de acordo com NACE MR 01—75

(29)

Selo Flangeado com Extensão

Código Estilo da Conexão do Processo

EF Flangeado com Extensão, acabamento de vedação Ra 125-250

Código Tamanho do Selo (Lado de Alta)

7 Diafragma de 2.58 pol., 3 pol./DN 80 J Diafragma de 2.99 pol., 3 pol./DN 80 9 Diafragma de 3.5 pol., 4 pol./DN 100

Código Classe de Pressão do Selo (Lado de Alta)

1 Classe 150

2 Classe 300

4 Classe 600

G PN 40

E PN 10/16; disponível com 4 pol. DN 100 somente

Código Material do Diafragma e da Extensão Material do Flange (Lado de Alta)

CA AI 316L AC

DA AI 316L AI 316

CB Hastelloy AC

DB Hastelloy AI 316

Código Comprimento da Extensão (Lado de Alta, 1ª Posição)

2 2 pol./50 mm 4 4 pol./100 mm 6 6 pol./150 mm

Código Comprimento da Extensão (Lado de Alta, 2ª Posição)

0 0 pol./0 mm

Referências

Documentos relacionados

Não se está perante a situação de uma única falta injustificada; só se pode falar em falta de assiduidade se houver alguma continuidade, o que não implica que tenham de ser faltas

c.4) Não ocorrerá o cancelamento do contrato de seguro cujo prêmio tenha sido pago a vista, mediante financiamento obtido junto a instituições financeiras, no

Esta realidade exige uma abordagem baseada mais numa engenharia de segu- rança do que na regulamentação prescritiva existente para estes CUA [7], pelo que as medidas de segurança

No período de primeiro de janeiro a 30 de junho de 2011, foram encaminhadas, ao Comitê de Segurança do Paciente da instituição sede do estudo, 218 notificações de

A estabilidade do corpo docente permanente permite atribuir o conceito muito bom, segundo os parâmetros da área, para o item 2.2 (pelo menos 75% dos docentes permanentes foram

• No haga funcionar este equipo si está dañado, presenta cambios en su patrón de trabajo, tiene daños en cables y conductores de electricidad (cable roto, agrietado, pelado, etc.)

2. Identifica as personagens do texto.. Indica o tempo da história. Indica o espaço da história. Classifica as palavras quanto ao número de sílabas. Copia do texto três

Veem o soalho da tribuna, as gelosias 4 que dão para a capela real, e amanhã, à hora da primeira missa, se entretanto não regressarem aos veludos e à arca, hão de ver
