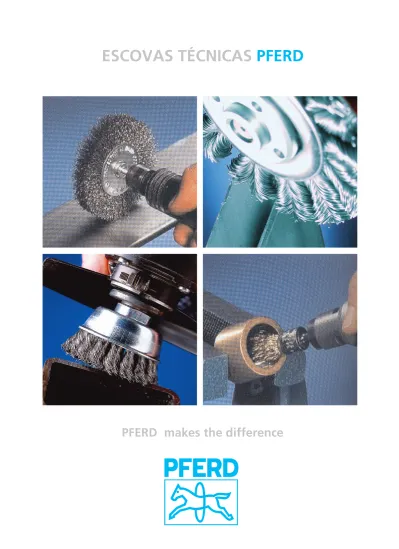

ESCOVAS TÉCNICAS PFERD

(1)

ESCOVAS TÉCNICAS

PFERD

(2)

PFERD

Com mais de 5000 diferentes ferramentas e respectivos acionamentos,

a PFERD é parceira nos processos de fabricação por soldagem,

desenvolvendo e aprimorando abrasivos, ferramentas e acessórios.

A PFERD oferece, por meio de um programa completo, solução de

problemas para as mais diversas operações envolvendo todos os

materiais, desde os extremamente macios aos mais duros. Isto passa

pela alteração de geometrias, preparação de superfícies até o

acabamento final.

Tradição, tecnologia e inovação

Organização para Segurança em Abrasivos

Somente quando produzidas de forma homogênea,

seguindo rigorosamente as normas de fabricação e

atendendo de forma irrestrita às especificações, testes e

inspeções, um produto pode garantir confiabilidade e

qualidade em níveis máximos: procure o selo OSA.

Com a PFERD no Brasil, você tem a garantia de

distribuição contínua dos nossos produtos graças ao

estoque local.

Além disso, pode contar com os serviços e o suporte

técnico PFERD, que asseguram a aplicação otimizada

dos produtos e redução nos custos.

Com a PFERD no Brasil, você tem a garantia de

distribuição contínua dos nossos produtos graças ao

estoque local.

Além disso, pode contar com os serviços e o suporte

técnico PFERD, que asseguram a aplicação otimizada

dos produtos e redução nos custos.

História

Fundada na Alemanha em 1799, a PFERD

é conhecida mundialmente por sua

excelência na fabricação de ferramentas

industriais e presença em mais de 100

países.

Objetivo da presença mundial da PFERD:

Garantir a satisfação dos clientes.

Fábrica principal de Marienheide, Alemanha. Os produtos PFERD são certificados

(3)

Escovas Técnicas

Campos de aplicação, material das cerdas

As escovas técnicas PFERD são ferramentas

rotativas. Podem ser utilizadas universalmente em todos os materiais, desde aço até madeira, para acabamento e limpeza de superfícies e para trabalhos de rebarbar.

Para operações diversas, a PFERD apresenta quatro tipos de materiais das cerdas que são identificados na tabela da seguinte forma:

1. Arame de aço - cinza

2. Arame INOX anti-corrosivo - azul

3. Arame de latão - amarelo

4. Plástico (SiC) - vermelho

Para rebarbar, em especial rebarbas

secun-dárias, que ocorrem durante as operações: fresar, retificar, tornear e furar.

Para limpar superfícies

- Desenferrujar, decapar - Limpar, remover tinta e similares - Trabalhar cordões de solda

Para acabamento de superfícies

- Matear,

- Tornar a superfície áspera, estruturar - Retificar (com escovas SiC)

Elevada duração devido a arames especiais de qualidade, com alta flexibilidade e resis-tência à flexão.

A distribuição uniforme do material e a sua fixação segura permitem uma elevada precisão de concentricidade.

Superfícies otimizadas devido à relação equilibrada entre o corpo da escova e a altura das cerdas.

Excelente relação custo/benefício.

Campos de aplicação:

Vantagens:

Materiais a serem trabalhados Material da cerda Vantagens / Propriedades

Tipos Campos de aplicação

Aço de construção Aço carbono Aços ligados Aço não ligados Plásticos

Latão Cobre

Outros metais não-ferrosos

Resistente, alta resistência à tração

Longa duração Possibilita altas rotações Uso universal

Econômico

Trabalha sem gerar faiscas Flexível

Acabamento fino de superfícies de alumínio

Trabalha facilmente superfícies

Remoção de ferrugem, tintas, crostas de óxido de ferro e material isolante

Remoção flexível de rebarba em contornos, aberturas e tubos

Remoção de corrosão, tinta, crostas de óxido de ferro e material isolante em materiais inoxidáveis Remoção flexível de rebarbas em contornos, aberturas e tubos

Remoção de corrosão, tinta, crostas de óxido de ferro e material isolante em metais não-ferrosos Limpeza de juntas soldadas a cobre

Estruturação e limpeza de superfícies em metais não-ferrosos

Efeito agressivo das escovas devido a alta rigidez das tranças de arame

Ideal para trabalhar cordões de solda Remoção de ferrugem, escórias, crostas de óxido de ferro etc.

Efeito agressivo das escovas devido a elevada rigidez das tranças de arame

Ideal para trabalhar cordões de solda Remoção de ferrugem, escórias, crostas de óxido de ferro etc. em materiais inoxidáveis O plástico mantém as cerdas unidas, proporcio-nando uma elevada rigidez

Efeito agressivo das escovas

Alta precisão nas operações de limpeza, remoção de ferrugem e de rebarbar Funcionamento equilibrado, também em cantos e arestas

Sem contragolpe durante o uso em cantos Vida útil maior e desbaste maior do material “Abertura” reduzida do trançado durante o uso

Funcionamento equilibrado, também em cantos e arestas

Sem contragolpe durante o uso em cantos Vida útil maior e desbaste maior do material “Abertura” reduzida do trançado durante o uso

Rebarbar, limpar e retificar

Matear, estruturar e acetinar superfícies A sua flexibilidade permite alcançar locais de difícil acesso Arame de aço Cor: cinza Arame de latão Cor: amarela Aços inoxidáveis e resistentes a ácidos Alumínio

Outros metais não-ferrosos

Anti-corrosivo

Resiste a sobrecargas térmicas altas

Não deixa resíduos corrosivos na peça

Em comparação com o arame de aço, deve ser utilizado apenas a baixas rotações Escovas com cerdas em INOX normalmente se encontram livres de óleos e lubrificantes Arame de aço INOX anti-corrosivo Cor: azul Sem trançado, ondulado Metais não-ferrosos Madeira Plásticos Aço Materiais de ferro fundido

O grão permite remover material O plástico apresenta desgaste e libera novos grãos

Elevada elasticidade e flexibilidade Poder abrasivo uniforme em todos os materiais

Sensível ao calor, devendo even-tualmente ser usado óleo como agente refrigerante na retificação Plástico (SiC) Cor: vermelha Ondulado Sem trançado, ondulado Sem trançado, ondulado Com trançado Com trançado Ondulado, com aglomerado de plástico Trançado ® COMBITWIST Trançado ® COMBITWIST

(4)

Escovas técnicas

Não exceder as rotações máximas permiti-das!

Utilizar óculos e roupa de proteção!

Observar as indicações de segurança!

Utilizar a capa protetora da máquina! Em cada embalagem encontram-se instruções de segurança e de operação!

As escovas de alta performance PFERD são fabricadas e testadas conf. a norma EN 1083.

Em caso de dúvidas, entre em contato com um dos nossos consultores. Atendemos gratuita-mente e sem compromisso e estamos a sua disposição para eventuais esclarecimentos em relação a problemas de aplicação.

Caso a gama de produtos do catálogo PFERD não atenda as sua necessidades, podemos também fabricar modelos especiais. Consulte-nos!

Máquinas portáteis

-Furadeiras - Eixos flexíveis

- Retíficas retas e esmerilhadeiras angulares com acionamento pneumático ou elétrico - Informações detalhadas sobre as má- quinas de acionamento adequadas, vide catálogo 209

Uso fixo, estacionário

- Esmerilhadeiras de bancada ou com montantes (p. ex. esmerilhadeiras fixas) - Centros de usinagem CNC

Uso automatizado (comando por robôs)

(Na maioria dos casos fabricação especial!)

Recomendações de segurança

EN 1083

Acionamentos adequados

Formas e dimensões

Escovas

cilíndricas

com haste

Escovas

tipo pincel

com haste

Legenda

Tabela de conversão milímetros -> polegadas (Inches)

Diâmetro da cerda

Diâmetro da escova

Milímetros Polegadas (Inches)

Escovas

tipo copo

com haste

Escovas

tipo copo

com rosca

interna

Escovas

cilíndricas

com rosca

interna

Escovas

cônicas

com rosca

interna

Escovas

cilíndricas

com furo

Recomendações de segurança, formas e dimensões

Atenção: As operações de escovar exigem

uma potência maior da máquina de acio-namento do que de outras ferramentas.

d1 d3 I2 I1 b d1 d2 b I2 d1 d3 I2 I1 d1 d2 I2 d1 d2 b I2 d1 d2 I2 d1 I1 d3 I2 d1

b = Largura das cercas I = Altura das cerdas visível2 I = Altura total1 d = Diâmetro do furo / 2 da rosca d = Diâmetro da haste3 = Diâmetro da escova 0,10 0,12 0,15 0,20 0,25 0,30 0,35 0,40 0,50 0,60 0,80 1,00 .004 .005 .006 .008 .010 .012 .014 .016 .020 .023 .032 .039

Milímetros Polegadas (Inches)

25 50 75 100 115 125 150 178 200 250 300 350 1 2 3 4 4.1/2 5 6 7 8 10 12 14

Atendimento ao Cliente

Modelos Especiais

(5)

Escovas Técnicas

Campos de aplicação, material das cerdas

As velocidades periféricas recomendadas dependem de cada apliação e situam-se, normalmente, abaixo da velocidade periférica máxima permitida. As rotações recomendadas permitem excelentes resultados no que diz respeito à relação custo/benefício.

Escovas tipo pincel = 5 - 10 m/s Escovas tipo copo = 25 - 35 m/s Escovas cilíndricas = vide tabela ao lado Escovas cônicas = idem

O diagrama ao lado mostra as velocidades de corte através de retas diagonais azuis. A linha vertical, que corresponde ao diâmetro da ferramenta, se encontra com a velocidade periférica indicada (diagonal). A partir do ponto de interseção, na horizontal, pode-se ler à esquerda as rotações da máquina em rpm.

RGB 11512 aço Aplicação: Limpar superfícies

Velocidade periférica: 30 - 40 m/s Número de rotações: 5.000 - 6.650 rpm

Por motivos de segurança, as rotações máximas permitidas constantes na ferra- menta não devem ser excedidas!

Exemplo:

Indicações de aplicação

Pressão de trabalho e posição de

trabalho

Diâmetro da escova

Efeito de auto-afiação

Espessuras

Comprimentos visíveis das cerdas

Soluções de problemas

Velocidades periféricas

Escovas cilíndricas com haste

Escovas cilíndricas com haste, sem trançado

Escovas cilíndricas com haste, com trançado

RPM máx . Fixação furo (mm) 20,0 30,0 40,0 50,0 60,0 70,0 70,0 80,0 100,0 20.000 20.000 18.000 15.000 15.000 15.000 15.000 12.000 4.500 RBU 2004/6 ST 0,20 RBU 3006/6 ST 0,20 RBU 4009/6 ST 0,20 RBU 5015/6 ST 0,20 RBU 6015/6 ST 0,20 RBU 7010/6 ST 0,30 RBU 7015/6 ST 0,30 RBU 8015/6 ST 0,30 RBU 1001/6 ST 0,30 Descrição

Arame de aço (ST)

RPM máx . Fixação furo (mm) 20,0 30,0 40,0 50,0 60,0 70,0 70,0 70,0 80,0 80,0 80,0 100,0 20.000 20.000 18.000 15.000 15.000 15.000 15.000 15.000 12.000 12.000 12.000 4.500 RBU 2004/6 INOX 0,20 RBU 3006/6 INOX 0,20 RBU 4009/6 INOX 0,20 RBU 5015/6 INOX 0,20 RBU 6015/6 INOX 0,20 RBU 7010/6 INOX 0,20 RBU 7015/6 INOX 0,15 RBU 7015/6 INOX 0,30 RBU 8010/6 INOX 0,20 RBU 8015/6 INOX 0,15 RBU 8015/6 INOX 0,30 RBU 10010/6 INOX 0,30 Descrição

Arame INOX

Uso universal para limpar, desenferrujar, alisar, decapar, limpar cordões de fundição, trabalhos simples de rebarbar e remoção de corrosão e pintura.

Máquinas apropriadas para uso: retíficas retas, eixos flexíveis, furadeiras. Potência de acionamento recomendada: 300 Watt no mínimo.

RBU = Escovas cilíndricas, sem trançado

* Consulte os modelos em arame latão (MES) e Plástico (SiC). RPM máx . Fixação furo (mm) 70,0 70,0 70,0 70,0 100,0 100,0 25.000 25.000 25.000 25.000 20.000 20.000 RBG 7006/6 ST 0,35 RBG 7006/6 ST 0,50 RBG 7012/6 ST 0,35 RBG 7012/6 ST 0,50 RBG 10012/6 ST 0,35 RBG 10012/6 ST 0,50 Descrição RPM máx . Fixação furo (mm) 70,0 70,0 70,0 70,0 100,0 100,0 25.000 25.000 25.000 25.000 20.000 20.000 RBG 7006/6 INOX 0,35 RBG 7006/6 INOX 0,50 RBG 7012/6 INOX 0,35 RBG 7012/6 INOX 0,50 RBG 10012/6 INOX 0,35 RBG 10012/6 INOX 0,50 Descrição

Arame INOX

Arame de aço (ST)

Para escovar ranhuras e cavidades de difícil acesso, para limpar, desenferrujar e trabalhar cordões de solda. Máquinas apropriadas para uso: retíficas retas, eixos flexíveis, furadeiras. Potência de acionamento recomendada: 500 Watt no mínimo.

(7)

Fabricadas com as mais novas tecnologias disponíveis, combinando concentricidade, distribuição homogênea flexibilidade e fixação segura dos fios com espessura especialmente projetada, as escovas PFERD PIPE garantem o perfeito resultado no trabalho de limpeza de cordões de solda.

RBG Pipe = Escovas cilíndricas, com trançado, linha Pipe

Para operações pesa-das em construções metálicas (decapar, desenferrujar, rebar-bar, limpar cordões de solda, remover restos de cola).

Para uso em esmeri-lhadeiras angulares com rotações maiores (até 80 m/s).

RBG = Escovas cilíndricas, com trançado

3 Escovas cilíndricas com furo/rosca

Escovas cilíndricas linha Pipe com furo/rosca, com trançado

Escovas cilíndricas com furo/rosca, com trançado

Arame de aço (ST)

RPM máx . RPM máx . Fixação furo (mm)/rosca Fixação furo (mm)/rosca 22,2 22,2 M14 22,2 M14 5/8 22,2 M14 5/8 M14 5/8 22,2 M14 22,2 M14 5/8 22,2 5/8 5/8 22,2 M14 22,2 12.500 11.000 11.000 11.000 10.000 10.000 9.000 9.000 9.000 20.000 20.000 12.500 12.500 11.000 11.000 11.000 10.000 10.000 10.000 9.000 9.000 9.000 RBG 11506/22,2 Pipe ST 0,50 RBG 12506/22,2 Pipe ST 0,50 RBG 12506/M14 Pipe ST 0,50 RBG 15006/22,2 Pipe ST 0,50 RBG 15006/M14 Pipe ST 0,50 RBG 15006/5/8 Pipe ST 0,50 RBG 17806/22,2 Pipe ST 0,50 RBG 17806/M14 Pipe ST 0,50 RBG 17806/5/8 Pipe ST 0,50 RBG 10012/M14 ST 0,50 RBG 10012/5/8ST 0,50 RBG 11512/22,2 ST 0,50 RBG 11512/M14 ST 0,50 RBG 12512/22,2 ST 0,50 RBG 12512/M14 ST 0,50 RBG 12512/5/8 ST 0,50 RBG 15013/22,2 ST 0,60 RBG 15013/5/8 ST 0,60/30 Z RBG 15013/5/8 ST 0,60/30 Z RBG 17813/22,2 ST 0,50 RBG 17813/M14 ST 0,50 RBG 17813/22,2 ST 0,80 Descrição Descrição

Também disponíveis em outras espessuras de arame e com rosca 5/8”.

Também disponíveis em outras espessuras de arame.

Também disponíveis em outras espessuras de arame e com rosca 5/8”. Todas as escovas INOX se encontram livres de óleos e lubrificantes.

Todas as escovas INOX se encontram livres de óleos e lubrificantes.

Arame INOX

RPM máx . RPM máx . Fixação rosca Fixação furo (mm) M14 M14 M14 70,0 70,0 70,0 70,0 100,0 100,0 11.000 10.000 9.000 25.000 25.000 25.000 25.000 20.000 20.000 RBG 12506/M14 Pipe INOX 0,50 RBG 15006/M14 Pipe INOX 0,50 RBG 17806/M14 Pipe INOX 0,50 RBG 11512/22,2 INOX 0,35 RBG 11512/M14 INOX 0,35 RBG 12512/22,2 INOX 0,35 RBG 12512/M14 INOX 0,35 RBG 17813/22,2 INOX 0,35 RBG 17813/M14 INOX 0,35 Descrição Descrição

(8)

®

Escovas rotativas COMBITWIST

®

Escovas cilíndricas com furo COMBITWIST

®

Escovas cilíndricas com rosca COMBITWIST

3 Arame de aço (ST)

_{- trançado COMBITWIST}

®

Arame de aço (ST) - trançado COMBITWIST

RPM máx . RPM máx . Fixação furo (mm) Fixação rosca 22,2 22,2 22,2 22,2 M14 M14 M14 12.500 11.000 9.000 9.000 20.000 15.000 15.000 RBG 11512/22,2 CT ST 0,50 RBG 12512/22,2 CT ST 0,50 RBG 17813/22,2 CT ST 0,50 RBG 17813/22,2 CT ST 0,80 KBG 10013/M14 CT ST 0,50 KBG 11515/M14 CT ST 0,50 KBG 12515/M14 CT ST 0,50 Descrição Descrição

Também disponíveis em outras espessuras de arame e com rosca 5/8”. Também disponíveis em outras espessuras de arame e com rosca 5/8”.

Arame INOX

_{- trançado COMBITWIST}

®

Arame INOX

_{- trançado COMBITWIST}

®

RPM máx . RPM máx . Fixação furo (mm) Fixação rosca 70,0 70,0 70,0 70,0 100,0 100,0 M14 M14 M14 25.000 25.000 25.000 25.000 20.000 20.000 20.000 15.000 15.000 RBG 11512/22,2 INOX 0,35 RBG 11512/M14 INOX 0,35 RBG 12512/22,2 INOX 0,35 RBG 12512/M14 INOX 0,35 RBG 17813/22,2 INOX 0,35 RBG 17813/M14 INOX 0,35 KBG 10013/M14 CT INOX 0,35 KBG 11515/M14 CT INOX 0,35 KBG 12515/M14 CT INOX 0,35 Descrição Descrição ®

COMBITWIST

A PFERD traz nova tecnologia ao mundo das escovas rotativas: o sistema

COMBITWIST.

Um inovador sistema de trançagem em que cada cerda (ou conjunto de

fios) é enrolada em um sentido: horário e anti-horário alternadamente.

A alternância no enrolamento garante:

Trabalho mais seguro nos processos de limpeza em cantos e arestas,

uma vez que o sistema evita os “trancos” comuns nessas operações.

Aumento na taxa de remoção de material, com maior agressividade.

Maior produtividade.

Maior durabilidade (aumento da vida útil da ferramenta).

Menor índice de perda de ferramentas por desenrolar dos nós.

kBG = Escovas cônicas, com trançado RBG = Escovas cilíndricas, com trançado

(9)

Escovas tipo copo com rosca

Escovas tipo copo com rosca, sem trançado

Escovas tipo copo com rosca, com trançado

Arame de aço (ST)

RPM máx . Fixação rosca M14 M10x1,25 M10x1,50 M14 M14 12.500 12.500 12.500 12.500 8.500 TBU 60/M14 ST 0,30 TBU 60/M10x1,25 ST 0,30 TBU 60/M10x1,50 ST 0,30 TBU 75/M14 ST 0,30 TBU 1000/M14 ST 0,30 Descrição

Também disponíveis com rosca 5/8”.

Arame INOX

RPM máx . Fixação rosca M14 M14 12.5008.500 TNU 75/M14 INOX 0,30 TNU 100/M14 INOX 0,30 Descrição

Ideais para trabalhos de média dificuldade em superfícies grandes, para rebarbar, limpar e desenferrujar.

TBU = Escovas tipo copo, sem trançado

* Consulte os modelos em arame latão (MES) e Plástico (SiC).

Para trabalhos pesados em grandes superfícies, para rebarbar, limpar e desenferrujar.

O anel de apoio evita que o arame se devie para os lados. Quando a cerdas estiverem gastas até o anel de apoio, este é retirado permitindo utilizar o resto das cerdas.

TBG = Escovas tipo copo, com trançado

3 Arame de aço (ST)

RPM máx . Fixação rosca M14 M10x1,25 M10x1,50 5/8 M14 M10x1,25 M10x1,50 5/8 M14 M14 M14 5/8 5/8 5/8 12.500 12.500 8.500 8.500 8.500 6.500 5.500 12.500 12.500 12.500 12.500 12.500 12.500 12.500 TBG 65/M14 ST 0,35 TBG 65/M10x1,25 ST 0,35 TBG 65/M10x1,50 ST 0,35 TBG 65/5/8 ST 0,35 TBG 65/M14 ST 0,50 TBG 65/M10x1,25 ST 0,50 TBG 65/M10x1,50 ST 0,50 TBG 65/5/8 ST 0,50 TBG 65/M14 ST 0,80 TBG 80/M14 ST 0,50 TBG 100/M14 ST 0,50 TBG 100/5/8 ST 0,50 TBG 125/5/8 ST 0,50 TBG 150/5/8 ST 0,50 Descrição

TBG 65 é fornecida sem o anel de apoio.

Arame INOX

RPM máx . Fixação rosca M14 M10x1,25 M10x1,50 5/8 M14 M10x1,25 M10x1,50 5/8 M14 M14 12.500 12.500 12.500 12.500 12.500 12.500 12.500 12.500 8.500 8.500 TBG 65/M14 INOX 0,35 TBG 65/M10x1,25 INOX 0,35 TBG 65/M10x1,50 INOX 0,35 TBG 65/5/8 INOX 0,35 TBG 65/M14 INOX 0,50 TBG 65/M10x1,25 INOX 0,50 TBG 65/M10x1,50 INOX 0,50 TBG 65/5/8 INOX 0,50 TBG 80/M14 INOX 0,35 TBG 100/M14 INOX 0,35 Descrição

(10)

Escovas tipo pincel com haste

Escovas tipo pincel com haste, sem trançado

Escovas tipo pincel com haste, com trançado, formas especiais

Para todos os trabalhos de escovagem leves. Ideais para rebarbar, limpar e desenferrujar furos e locais de difícil acesso e cavidades, pois durante a rotação, os arames ou cerdas da escova tipo pincel expandem.

PBU = Escovas tipo pincel, sem trançado

* Consulte os modelos em arame latão (MES) e Plástico (SiC).

3 Arame de aço (ST)

RPM máx . Fixação furo (mm) 10,0 10,0 12,7 12,7 15,0 15,0 20,0 20,0 30,0 30,0 20.000 20.000 20.000 20.000 18.000 18.000 18.000 18.000 15.000 15.000 PBU 1010/6 ST 0,20 PBU 1010/6 ST 0,35 PBU 1212/6 ST 0,20 PBU 1212/6 ST 0,35 PBU 1516/6 ST 0,20 PBU 1516/6 ST 0,35 PBU 2020/6 ST 0,20 PBU 2020/6 ST 0,50 PBU 3029/6 ST 0,20 PBU 3029/6 ST 0,50 Descrição

Fornecimento com o corpo da escova revestido de plástico. Todas as escovas INOX se encontram livres de óleos e lubrificantes.

Arame INOX

Fixação furo (mm) 10,0 10,0 10,0 12,7 12,7 12,7 15,0 15,0 15,0 20,0 20,0 20,0 30,0 30,0 30,0 PBU 1010/6 INOX 0,15 PBU 1010/6 INOX 0,20 PBU 1010/6 INOX 0,35 PBU 1212/6 INOX 0,15 PBU 1212/6 INOX 0,20 PBU 1212/6 INOX 0,35 PBU 1516/6 INOX 0,15 PBU 1516/6 INOX 0,20 PBU 1516/6 INOX 0,40 PBU 2020/6 INOX 0,15 PBU 2020/6 INOX 0,20 PBU 2020/6 INOX 0,50 PBU 3029/6 INOX 0,15 PBU 3029/6 INOX 0,20 PBU 3029/6 INOX 0,50 Descrição 20.000 20.000 20.000 20.000 20.000 20.000 18.000 18.000 18.000 18.000 18.000 18.000 15.000 15.000 15.000 RPM máx .

Arame de aço (ST) - trançado SINGLETWIST

RPM máx . Fixação furo (mm) 10,0 10,0 10,0 4.500 4.500 4.500 PBGS 1010/6 ST 0,20 PBGS 1010/6 ST 0,35 PBGS 1010/6 ST 0,50 Descrição

Arame INOX - trançado SINGLETWIST

RPM máx . PBGS 1010/6 INOX 0,20 PBGS 1010/6 INOX 0,35 PBGS 1010/6 INOX 0,50 Descrição Fixação furo (mm) 10,0 10,0 10,0 4.500 4.500 4.500 Escovas extremamente flexíveis, com trançado

individual, para trabalhar cantos internos. Seu trançado é contrário ao sentido direcional da escova para evitar a expansão da escova durante o uso.

PBGS = Escovas tipo pincel, com trançado, SINGLETWIST

(11)

Escovas tipo pincel com haste e escovas manuais

Escovas tipo pincel com haste, com trançado

Escovas manuais tipo curvado

Arame de aço (ST)

RPM máx . Fixação furo (mm) 19,0 19,0 25,0 25,0 20.000 20.000 20.000 20.000 PBG 1919/6 ST 0,35 PBG 1919/6 ST 0,50 PBG 2525/6 ST 0,35 PBG 2525/6 ST 0,50 Descrição

Arame de aço (ST)

Comprimento cerdas (mm) Comprimento cerdas (mm) Espessura da cerda (mm) Espessura da cerda (mm) 0,30 0,30 25,0 25,0 Comprimento total (mm) Comprimento total (mm) 265,0 265,0 HBG 10 ST 0,30 HBG 10 INOX 0,30 Descrição Descrição

Para operações de dificuldade média, são ideais para rebarbar, limpar desenferrujar furos e locais de difícil acesso e cavidades

PBG = Escovas tipo pincel, com trançado , pois durante a rotação, os arames ou cerdas da escova tipo pincel expandem.

Ideais para limpar locais de difícil acesso, como ângulos, cantos, tubos, etc.

HBG = Escovas manuais, com curvatura

* Consulte modelo em arame latão (MES).

Arame INOX

RPM máx . Descrição Fixação furo (mm) 19,0 19,0 19,0 25,0 25,0 25,0 20.000 20.000 20.000 20.000 20.000 20.000 PBG 1919/6 ST 0,15 PBG 2525/6 ST 0,15 PBG 1919/6 ST 0,35 PBG 1919/6 ST 0,60 PBG 2525/6 ST 0,35 PBG 2525/6 ST 0,60

Arame INOX

Fornecimento com o corpo da escova revestido de plástico. Todas as escovas INOX se encontram livres de óleos e lubrificantes.

(12)

PFERD Rüggeberg do Brasil Ltda.

Av. Juscelino K. de Oliveira, 1671-Pav. 6 - CIC 81280-140 - Curitiba - PR Telefone: 41 3373.8222 Distribuidor:
