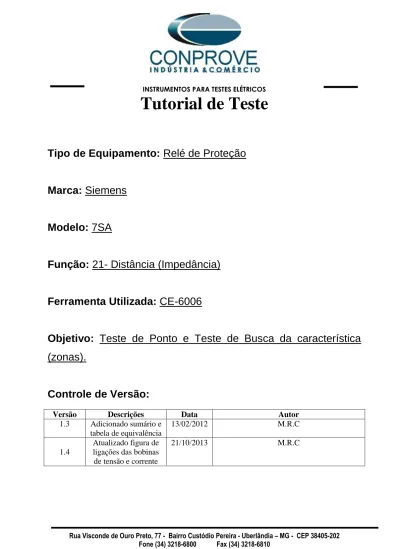

Tutorial de Teste

Tipo de Equipamento: Relé de Proteção

Marca: Siemens

Modelo: 7SA

Função: 21- Distância (Impedância)

Ferramenta Utilizada: CE-6006

Objetivo: Teste de Ponto e Teste de Busca da característica

(zonas).

Controle de Versão:

Versão Descrições Data Autor

1.3 Adicionado sumário e tabela de equivalência

13/02/2012 M.R.C

1.4

Atualizado figura de ligações das bobinas de tensão e corrente

(2)

INSTRUMENTOS PARA TESTES ELÉTRICOS

Seqüência para testes do relé 7SA no software DISTANC 1. Conexão do relé ao CE-600X:

1.1 Fonte Auxiliar: Ligue o positivo (borne vermelho) da Fonte Aux. Vdc ao pino F1 do relé, ligue o negativo (borne preto) da Fonte Aux Vdc ao pino F2 do relé.

Figura 1

1.2 Bobinas de Corrente e Tensão: Para estabelecer a conexão das bobinas de tensão, ligue os canais V1, V2 e V3 com os pinos R15, R17 e R18 do terminal do relé e os comuns ao pino R16. Para estabelecer a conexão das bobinas de corrente, ligue os canais I4, I5 e I6 com os pinos Q1, Q3 e Q5 do terminal do relé e faça um curto circuito entre os pinos Q2, Q4 e Q6, por fim conecte o pino Q6 ao Q8 e ligue os comuns dos canais de corrente ao pino Q7.

(3)

1.3 Entradas Binárias: Ligue a Entrada Binária do CE-600X à saída binária do relé, BI1 do CE-600X ao R1 e R5 (Saída Binária 1 do relé).

(4)

2. Ajustes:

2.1 Abrindo o software: Na pasta CE-600X Aplicativos dê um duplo click ícone do Distanc.

Figura 4

2.2 Configurando os Ajustes: Ao abrir o software, a tela de ajustes irá se abrir automaticamente, no caso em que a opção Abrir Parâmetros ao Inicializar (menu Editar) estiver selecionada. Caso a tela não seja abra automaticamente, para acessá-la, basta ir ao menu editar e na opção Ajustes como é mostrado abaixo.

Figura 5

Após a abrir a tela de Ajustes, preencha as informações gerais do Teste (selecionando a opção Geral) como demonstra a figura abaixo e siga para o ajuste da proteção de distância selecionando a opção Distância.

(5)

Figura 6

Na tela de ajustes da proteção de distância a intenção é ajustar o software da maneira com que o relé está ajustado. Neste teste não entraremos com os ajustes das zonas de maneira a desenhar cada uma das características. Utilizaremos para o teste, um arquivo RIO, que é salvo pelo relé e nele estão contidos todos os ajustes. Dessa maneira, iremos então abrir o DIGSI e salvar os ajustes.

Salvando um arquivo rio no DIGSI:

Primeiramente iremos abrir o DIGSI e nos conectar com o relé. Ao abrir o programa, selecione o relé em questão, 7SA, que deverá estar dentro da subestação. Após selecionado o relé, clique com o botão direito e selecione a opção Open Object e depois selecione o modo de conexão, conforme é apresentado na figuras seguintes.

(6)

Figura 7

Figura 8

Após ter sido estabelecida a conexão, para acessarmos os ajustes da proteção de distância deveremos clicar com o botão direito no Setting Group A que se encontra dentro da pasta Settings e selecionar Open Object.

(7)

Figura 9

A tela de ajustes aparecerá como abaixo e os ajustes da proteção de distância se encontrarão na opção descrita como 21 Distance zones (quadrilateral) e para acessa-la deveremos seleciona-la e clicar em Customize como apresentado abaixo

(8)

Dentro dos ajustes das zonas da proteção de distância, basta clicar no botão Export, verificar os limites, as tolerâncias e os fatores das impedâncias de terra e da fonte e confirmar em OK

Após essa etapa, basta escolher o nome do arquivo e selecionar o local onde o mesmo deverá ser salvo.

(9)

Figura 12

Importando o arquivo:

Após ter sido salvo o arquivo RIO, para abri-lo no software Distanc, basta clicar no botão Importar, localizado no canto inferior esquerdo da tela de ajustes e selecionar o arquivo como mostrado abaixo.

(10)

Figura 13

Ao importar o arquivo, todos os ajustes serão carregados automaticamente como é mostrado na figura 8.

(11)

3. Configuração dos Testes

Na aba de configurações o importante é o correto direcionamento dos canais de geração e a seleção da interface de parada do cronômetro para BI1.

(12)

4. Teste de Ponto

Para o teste de ponto, basta clicar com o botão direito do mouse no gráfico dentro da aba Teste de Ponto e selecionar a opção “Inserir Ponto de Teste” (Figura 16), selecionar os tipos de falta onde esse ponto será adicionado e confirmar através do botão Confirmar.

(13)

Figura 17

Note que no canto inferior esquerdo da tela principal do teste de ponto são exibidas várias opções para a apresentação da tabela, onde o usuário poderá visualizar diferentes informações sobre o ponto a ser testado, tais como, zona de localização, tempo de operação nominal e real, tensões e correntes, entre outros.

Ao iniciar o teste todos os pontos de cada tipo de falta serão testados seqüencialmente. Ao serem testados todos os pontos de um determinado tipo de falta o teste começará a ser realizado para o próximo tipo de falta que possua pontos de teste. Todos os valores serão atualizados de acordo com os valores medidos e o status irá se atualizar automaticamente. Durante o teste as seguintes opções são habilitadas no menu:

Passar para o próximo ponto

Passar para o próximo tipo de falta Parar teste

(14)

5. Teste de Busca

Para o teste de busca serão adicionadas linhas de busca. Da mesma maneira que o teste de ponto, ao clicar em novo, é necessário selecionar para qual tipo de falta a linha de busca será aplicada.

No modo de inserção, a linha de busca poderá ser parametrizada de acordo com os dados contidos dentro de Opções Gerais ou simplesmente, clicar no gráfico com o botão esquerdo do mouse segurando o botão, marcando assim o ponto inicial da reta e arrastar até o ponto final soltando o botão. A linha estará, portanto, caracterizada e os pontos de intersecção da linha com a característica serão apresentados como pode ser visto na figura 18.

Figura 18

Dentro do teste de busca existem duas opções de teste: busca da característica e verificação da característica.

O teste de busca da característica, como mostrado na figura 18, irá inserir os pontos de intersecção da linha com a característica, enquanto que a verificação da característica irá inserir os pontos de intersecção da linha com a tolerância da característica. A diferença entre os dois testes é que na busca, o software irá através de iterações, buscará as bordas das zonas, enquanto que na verificação, os pontos serão testados como no teste de ponto, uma vez que eles são adicionados internamente e externamente a zona como apresentado abaixo.

(15)

Figura 19

Existe também outra maneira de se adicionar linhas de teste, através da adição de uma sequência de busca. Para isso, basta clicar no botão “Sequência” e selecionar o ponto inicial da linha de busca, o seu comprimento e o ângulo inicial e final para a inserção das linhas de busca e o passo entre elas.

Assim como no teste de ponto, existem também várias opções para a apresentação da tabela. A diferença é que pode ser apresentada a tabela com as linhas de busca e a tabela com os pontos de cada linha de busca, uma vez que, para cada linha de busca poderão existir vários pontos para o teste. Esse último modo de exibição é mostrado abaixo

(16)

Figura 20

Ao iniciar o teste todos os pontos de cada tipo de falta serão testados seqüencialmente. Ao serem testados todos os pontos de um determinado tipo de falta o teste começará a ser realizado para o próximo tipo de falta que possua pontos de teste. Todos os valores serão atualizados de acordo com os valores medidos e o status irá se atualizar automaticamente. Durante o teste as seguintes opções são habilitadas no menu:

Passar para o próximo ponto Passar para a próxima trajetória

Passar para o próximo tipo de falta Parar teste

(17)

Relatório

Após a realização de qualquer teste os relatórios ficam disponíveis, e a sua visualização é feita a partir do botão ou pelo menu Opções -> Relatório ou simplesmente pelo atalho Ctrl + R.

A apresentação do relatório é totalmente configurável em relação aos dados apresentados como pode ser visualizado na Figura 21.

Figura 21

Ao definir os dados do relatório, o mesmo é apresentado e existe tanto a opção de imprimi-lo quanto à opção de salvá-lo, bastado para isso clicar no botão . O relatório será salvo com a extensão .rtf que é compatível com o Microsoft Office Word.
