Lista de peças LS300 ELITE(31)

(1)

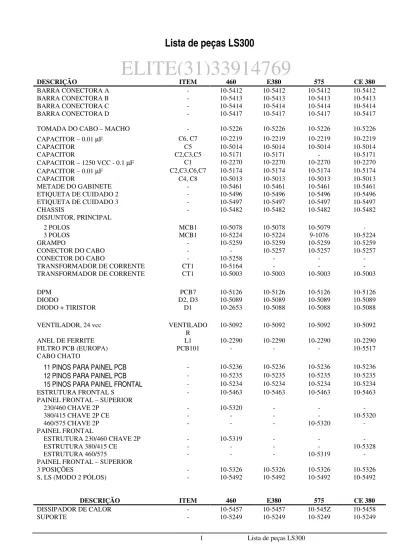

Lista de peças LS300

DESCRIÇÃO ITEM 460 E380 575 CE 380

BARRA CONECTORA A - 10-5412 10-5412 10-5412 10-5412

BARRA CONECTORA B - 10-5413 10-5413 10-5413 10-5413

BARRA CONECTORA C - 10-5414 10-5414 10-5414 10-5414

BARRA CONECTORA D - 10-5417 10-5417 10-5417 10-5417

TOMADA DO CABO – MACHO - 10-5226 10-5226 10-5226 10-5226

CAPACITOR – 0.01 µF C6, C7 10-2219 10-2219 10-2219 10-2219 CAPACITOR C5 10-5014 10-5014 10-5014 10-5014 CAPACITOR C2,C3,C5 10-5171 10-5171 - 10-5171 CAPACITOR – 1250 VCC - 0.1 µF C1 10-2270 10-2270 10-2270 10-2270 CAPACITOR – 0.01 µF C2,C3,C6,C7 10-5174 10-5174 10-5174 10-5174 CAPACITOR C4, C8 10-5013 10-5013 10-5013 10-5013 METADE DO GABINETE - 10-5461 10-5461 10-5461 10-5461 ETIQUETA DE CUIDADO 2 - 10-5496 10-5496 10-5496 10-5496 ETIQUETA DE CUIDADO 3 - 10-5497 10-5497 10-5497 10-5497 CHASSIS DISJUNTOR, PRINCIPAL - 10-5482 10-5482 10-5482 10-5482 2 POLOS MCB1 10-5078 10-5078 10-5079 - 3 POLOS MCB1 10-5224 10-5224 9-1076 10-5224 GRAMPO - 10-5259 10-5259 10-5259 10-5259 CONECTOR DO CABO - - 10-5257 10-5257 10-5257 CONECTOR DO CABO - 10-5258 - - - TRANSFORMADOR DE CORRENTE CT1 10-5164 - - - TRANSFORMADOR DE CORRENTE CT1 10-5003 10-5003 10-5003 10-5003 DPM PCB7 10-5126 10-5126 10-5126 10-5126 DIODO D2, D3 10-5089 10-5089 10-5089 10-5089 DIODO + TIRISTOR D1 10-2653 10-5088 10-5088 10-5088 VENTILADOR, 24 vcc VENTILADO R 10-5092 10-5092 10-5092 10-5092 ANEL DE FERRITE L1 10-2290 10-2290 10-2290 10-2290 FILTRO PCB (EUROPA) CABO CHATO PCB101 - - - 10-5517

11 PINOS PARA PAINEL PCB

- 10-5236 10-5236 10-5236 10-5236

12 PINOS PARA PAINEL PCB

- 10-5235 10-5235 10-5235 10-5235

15 PINOS PARA PAINEL FRONTAL

- 10-5234 10-5234 10-5234 10-5234

ESTRUTURA FRONTAL S - 10-5463 10-5463 10-5463 10-5463

PAINEL FRONTAL – SUPERIOR

230/460 CHAVE 2P - 10-5320 - - - 380/415 CHAVE 2P CE - - - - 10-5320 460/575 CHAVE 2P - - - 10-5320 - PAINEL FRONTAL ESTRUTURA 230/460 CHAVE 2P - 10-5319 - - - ESTRUTURA 380/415 CE - - - - 10-5328 ESTRUTURA 460/575 - - - 10-5319 -

3 POSIÇÕES - 10-5326 10-5326 10-5326 10-5326

S, LS (MODO 2 PÓLOS) - 10-5492 10-5492 10-5492 10-5492

DISSIPADOR DE CALOR - 10-5457 10-5457 10-545Z 10-5458

SUPORTE - 10-5249 10-5249 10-5249 10-5249

(2)

INVERSOR; IGBT Q1, Q2 - - 10-5085 - INVERSOR; IGBT Q1, Q2 - - 10-5086 - INVERSOR; IGBT Q1, Q2 - - 10-5087 - INVERSOR; IGBT Q1, Q2 - 9-1081 9-1081 - INVERSOR; IGBT, 600 V 100 A Q1, Q2 10-5084 10-5084 - 10-5084 INVERSOR; IGBT, 600 V 100 A Q1, Q2 10-5082 10-5082 - 10-5082 INVERSOR; IGBT, 600 V 100 A Q1, Q2 10-5083 10-5083 - 10-5083 INDUTOR L101 - - - 10-5178 INDUTOR, SAÍDA FCH 10-5105 10-5105 10-5105 10-5105 CABO DE ENTRADA - - 10-5239 - 10-5239 TERMINAL DE ENTRADA T1 10-5128 10-5129 10-5128 10-5129 CHAPA ISOLADORA - - - 10-5431 - CHAPA ISOLADORA - 10-5446 10-5446 10-5446 - TRANSFORMADOR INVERSOR T4 - - 10-5476 -

BOTÃO, GRANDE, POTENCIÔMETRO - 10-5233 10-5233 10-5233 10-5233

BOTÃO, PEQUENO, POTENCIÔMETRO - 10-5232 10-5232 10-5232 10-5232

FILTRO DE LINHA

L106, L107 - - - 10-5176

FILTRO DE LINHA

L104 - - - 10-5229

FILTRO DE LINHA

L102, L103 - - - 10-5230

FILTRO DE LINHA

L104, L105 - - - 10-5231

TRANSFORMADOR PRINCIPAL

T1, T2 10-5094 10-5094 10-5094 10-5094

TRANSFORMADOR PRINCIPAL

T1, T2 10-5093 10-5097 10-5098 10-5097 CONEXÃO DE METAL MCB - 10-5484 10-5484 10-5484 10-5488 CHAPA DE ISOLAMENTO NF - - - - 10-5448 BARRA DE SAÍDA 1 - 10-5418 10-5418 10-5418 10-5418 BARRA DE SAÍDA 3 - - - 10-5426 -

TERMINAL DE SAÍDA; FÊMEA - 10-5131 10-5131 10-5131 10-5131

CAIXA DE EMBALAGEM - 10-5453 10-5453 10-5453 10-5453

PAINEL 1 - 10-5491 10-5491 10-5491 10-5491

TUBO - 10-5419 10-5419 10-5419 10-5419

TOMADA 8- PINOS; REMOTO

CORPO - 10-5000 10-5000 10-5000 10-5000

GRAMPO - 10-5001 10-5001 10-5001 10-5001

PINO - 10-5002 10-5002 10-5002 10-5002

POTENCIÔMETRO

AMP\QUENTE\PULSO - 10-5056 10-5056 10-5056 10-5056

POTENCIÔMETRO AJUSTE DO ARCO - 10-5221 10-5221 10-5221 10-5221

BARRA DE PROTEÇÃO - 10-5443 10-5443 10-5443 10-5443

BARRA CONECTORA Q D - 10-5415 10-5415 10-5415 10-5415

ELITE(31)33914769

(3)

ESTRUTURA TRASEIRA S, GMS - 10-5466 10-5466 10-5466 10-5466

PAINEL TRASEIRO SEM EA53 - - 10-5486 10-5486 -

PAINEL TRASEIRO SUP. (3 POLOS CB) - - - - 10-5489

PAINEL TRASEIRO ESTRUTURA 230/460 - 10-5327 - - - ESTRUTURA CE 380/415 - - - - 10-5330

ESTRUTURA 460/575

- - - 10-5327 - PAINEL TRASEIRO 230/460 2P CB - 10-5521 - - - 380/415 CE 2P CB - - - - 10-5524 460/575 2P CB - - - 10-5522 -

RECEPTÁCULO, 8 PINOS AMP CON1 10-5023 10-5023 10-5023 10-5023

RELÉ - - 10-5255 - 10-5255

RESISTOR, 3 WATT, 22 OHMS R2, R3 - 10-2713 10-2713 -

RESISTOR, 3 WATT, 22 OHMS R2, R3 10-2213 10-2213 10-2213 10-2213

RESISTOR, 3 WATT, 4.7 KOHMS R3, R7 10-5010 10-5010 10-5010 10-5010

BORRACHA

- 10-5408 10-5408 10-5408 10-5408

PÉ DE BORRACHA

- 10-5411 10-5411 10-5411 10-5411

ETIQUETA LATERAL

- 10-5498 10-5498 10-5498 10-5498 PROTEÇÃO - 10-5254 - - -

CHAVE DESLIZANTE

S2 10-5222 - - - ESPAÇADOR - 10-5250 10-5250 10-5250 10-5250 ESPAÇADOR - 10-5253 10-5253 10-5253 10-5253 ESPUMA DE ESTIRENO - 10-5259 10-5259 10-5259 10-5259 CHAPA DE ISOLAMENTO T1, 2 - - - 10-5446 - THERMISTOR TH1 10-5228 10-5228 10-5228 10-5228 BARRA CONECTORA TR 1 - 10-5237 10-5237 - 10-5237 BARRA CONECTORA TR 2 - 10-5238 10-5238 - 10-5238 WK-3361 PCB PRINCIPAL - 10-5109 - - - WK-3361 S02 PCB PRINCIPAL - - - 10-5112 - WK-3366 S01 PCB4, PCB5 - - 10-5122 - WK-3366 PCB4, PCB5 10-5121 10-5121 - 10-5121 PORTA IGBT WK-3667 PCB2, PCB3 10-5120 10-5120 10-5120 10-5120 WK-3369 PAINEL COLANTE PCB6 10-5123 10-5123 10-5123 10-5123 WK-3390 PCB8 - - 10-5127 - WK-3448 PCB PRINCIPAL PCB1 10-5506 - - - WK-3448 PCB1 PRINCIPAL S01 PCB1 - 10-5507 - 10-5507 WK-3448 PCB1 PRINCIPAL S02 PCB1 - - 10-5508 -

ELITE(31)33914769

(4)

Lista de peças LM300

PLACA ACRÍLICA

- 10-5424 10-5424 10-5424 10-5424

BARRA CONECTORA A - 10-5412 10-5412 10-5412 10-5412

BARRA CONECTORA B - 10-5413 10-5413 10-5413 10-5413

BARRA CONECTORA C - 10-5414 10-5414 10-5414 10-5414

BARRA CONECTORA D - 10-5417 10-5417 10-5417 10-5417

TOMADA DO CABO – MACHO - 10-5226 10-5226 10-5226 10-5226

CAPACITOR C5 10-5014 10-5014 10-5014 10-5014 CAPACITOR – 0.01 µF C2,C3,C6,C7 10-5174 10-5174 10-5174 10-5174 CAPACITOR – 1 KVCC, 0.68 µF C4, C8 10-5013 10-5013 10-5013 10-5013 CAPACITOR – 0.01 µF C6, C7 10-2219 10-2219 10-2219 10-2219 CAPACITOR C2,C3,C5 - 10-5171 10-5171 - CAPACITOR – 1250 VCC, 0.1 µF C1 10-2270 10-2270 10-2270 10-2270 METADE DO GABINETE - 10-5461 10-5461 10-5461 10-5461 ETIQUETA DE CUIDADO 2 - 10-5496 10-5496 10-5496 10-5496 ETIQUETA DE CUIDADO 3 - 10-5497 10-5497 10-5497 10-5497 CHASSIS - 10-5482 10-5482 10-5482 10-5482 DISJUNTOR MCB3 10-2234 10-2234 10-2234 10-2234 DISJUNTOR MCB2 10-2235 10-2235 10-2235 10-2235 DISJUNTOR, PRINCIPAL 2 POLOS MCB1 10-5078 10-5078 10-5079 - 3 POLOS MCB1 10-5224 10-5224 9-1076 10-5224 BRAÇADEIRA - 10-5409 - - - GRAMPO - 10-5259 10-5259 10-5259 10-5259 CONECTOR DO CABO - 10-5258 10-5257 10-5258 10-5257 TRANSFORMADOR DE CORRENTE CT1 10-5003 10-5003 10-5003 10-5003 DPM PCB7 10-5126 10-5126 10-5126 10-5126 DIODO D4 - - 10-2264 - DIODO D2, D3 10-5089 10-5089 10-5089 10-5089 DIODO + TIRISTOR D1 10-2653 10-5088 10-5088 10-5088 TAMPA, 14 E 17 PINOS - 10-5225 10-5225 10-5225 10-5225 VENTILADOR, 24 VCC VENTILADO R 10-5092 10-5092 10-5092 10-5092 ANEL DE FERRITE L1 10-2290 10-2290 10-2290 10-2290 FILTRO PCB (EUROPA) CABO CHATO PCB101 - - - 10-5517

11 PINOS PARA PAINEL PCB

- 10-5236 10-5236 10-5236 10-5236

12 PINOS PARA PAINEL PCB

- 10-5235 10-5235 10-5235 10-5235

15 PINOS PARA PAINEL FRONTAL

- 10-5234 10-5234 10-5234 10-5234

ESTRUTURA FRONTAL GMS - 10-5464 10-5464 10-5464 10-5464

230/460 - 10-5361 - - - 380/415 CE - - - - 10-5164 460/575 - - - 10-5362 - PAINEL FRONTAL ESTRUTURA 230/460 CHAVE 2P - 10-5337 - - - ESTRUTURA 380/415 CE - - - - 10-5340

ELITE(31)33914769

(5)

ESTRUTURA 460/575 - - - 10-5337 - PAINEL FRONTAL – SUPERIOR, GMS LM - 10-5494 10-5494 10-5494 10-5494

DISSIPADOR DE CALOR - 10-5456 10-5456 - 10-5456 SUPORTE - 10-5249 10-5249 10-5249 10-5249 INDUTOR FCH 10-5473 10-5473 10-5473 10-5473 INVERSOR; IGBT Q1, Q2 - - 10-5085 - INVERSOR; IGBT Q1, Q2 - - 10-5086 - INVERSOR; IGBT Q1, Q2 - - 10-5087 - INVERSOR; IGBT Q1, Q2 - - 9-1081 - INVERSOR; IGBT, 600 V 100 A Q1, Q2 10-5082 10-5082 - 10-5082 INVERSOR; IGBT, 600 V 100 A Q1, Q2 10-5083 10-5083 - 10-5083 INVERSOR; IGBT, 600 V 100 A Q1, Q2 10-5084 10-5084 - 10-5084 CABO DE ENTRADA - - 10-5239 - 10-5239 TERMINAL DE ENTRADA - 10-5130 10-5129 10-5128 10-5129 CHAPA ISOLADORA - - - 10-5431 - TRANSFORMADOR INVERSOR T3 10-5099 10-5101 10-5102 10-5101 TRANSFORMADOR INVERSOR T4 - - 10-5476 -

BOTÃO, GRANDE, POTENCIÔMETRO - 10-5233 10-5233 10-5233 10-5233

BOTÃO, PEQUENO, POTENCIÔMETRO - 10-5232 10-5232 10-5232 10-5232

FILTRO DE LINHA

L106, L107 - - - 10-5176

FILTRO DE LINHA

L104 - - - 10-5229

FILTRO DE LINHA

L102, L103 - - - 10-5230

FILTRO DE LINHA

L104, L105 - - - 10-5231

TRANSFORMADOR INVERSOR PRINCIPAL

T1, T2 10-5093 - - -

TRANSFORMADOR INVERSOR PRINCIPAL

T1, T2 10-5094 10-5094 10-5095 10-5094

TRANSFORMADOR INVERSOR PRINCIPAL

T1, T2 10-5213 10-5097 10-5098 10-5097

CONEXÃO DE METAL MCB - 10-5484 10-5484 10-5484 10-5488

CHAVE DE MODO S1, 2, 3 10-5570 10-5570 10-5570 10-5570

CHAPA DE ISOLAMENTO NF - - - - 10-5548

BARRA DE SAÍDA - 10-5440 10-5440 10-5440 10-5440

CAIXA DE EMBALAGEM - 10-5453 10-5453 10-5453 10-5453

CHAPA PCB - 10-5419 10-5419 10-5419 10-5419

CORPO - 10-5000 10-5000 10-5000 10-5000

BRAÇADEIRA - 10-5001 10-5001 10-5001 10-5001

PINO - 10-5002 10-5002 10-5002 10-5002

POTENCIÔMETRO

AMP\QUENTE\PULSO - 10-5056 10-5056 10-5056 10-5056

POTENCIÔMETRO AJUSTE DO ARCO - 10-5221 10-5221 10-5221 10-5221

BARRA DE PROTEÇÃO - 10-5443 10-5443 10-5443 10-5443

BARRA CONECTORA Q D - 10-5415 10-5415 10-5415 10-5415

ELITE(31)33914769

(6)

ESTRUTURA TRASEIRA S, GMS - 10-5466 10-5466 10-5466 10-5466

PAINEL TRASEIRO SUPERIOR

230/460 2P CB - 10-5529 - - - 380/415 CE 2P CB - - - - 10-5532 460/575 2P CB - - - 10-5530 - PAINEL TRASEIRO ESTRUTURA 230/460 - 10-5385 - - - ESTRUTURA CE 380/415 - - - - 10-5388

ESTRUTURA 460/575

- - - 10-5386 -

PAINEL TRASEIRO SUP. (3 POLOS) - - - - 10-5489

RELÉ CR1 - - 10-5090 -

RESISTOR, 3 WATT, 22 OHMS R2, R3 - 10-2713 10-2713 10-2713

RESISTOR, 3 WATT, 4.7 KOHMS R3, R7 10-5010 10-5010 10-5010 10-5010

BORRACHA

- - 10-5408 10-5408 10-5408

PÉ DE BORRACHA

- 10-5411 10-5411 10-5411 10-5411

PARAFUSO

- 10-5240 10-5240 10-5240 10-5240

ETIQUETA LATERAL

- 10-5498 10-5498 10-5498 10-5498

CHAVE DESLIZANTE

S2 10-5222 - 10-5222 - ESPAÇADOR - 10-5250 10-5250 10-5250 10-5250 ESPAÇADOR - - - 10-5251 - ESPAÇADOR - 10-5253 10-5253 10-5253 10-5253 ESPUMA DE ESTIRENO - 10-5259 10-5259 10-5259 10-5259 ESPUMA DE ESTIRENO - - - 10-5260 - CHAPA DE ISOLAMENTO T1, 2 - - - 10-5446 - THERMISTOR TH1 10-5228 10-5228 10-5228 10-5228 BARRA CONECTORA TR 1 - 10-5437 10-5437 - 10-5437 BARRA CONECTORA TR 2 - 10-5438 10-5438 - 10-5438 BARRA CONECTORA TR 3 - - - 10-5439 10-5237 BARRA CONECTORA TR 4 - - - 10-5436 10-5238 WK-3361 S08 PCB PRINCIPAL - - - 10-5113 - WK-3361 S11 PCB PRINCIPAL - 10-5111 - - - WK-3366 S01 PCB4, PCB5 - - 10-5113 - WK-3366 SNUBBER PCB4, PCB5 10-5121 10-5121 - 10-5121 WK-3667 PORTA IGBT PCB2, PCB3 10-5120 10-5120 10-5120 10-5120 WK-3369 PCB MIG PCB6 10-5125 10-5125 10-5125 10-5125 WK-3390 PCB8 - - 10-5127 - WK-3448 PCB PRINCIPAL S01 PCB1 - 10-5507 - 10-5507 WK-3448 PCB PRINCIPAL S03 PCB1 10-5509 - - - WK-3448 PCB PRINCIPAL S04 PCB1 - - 10-5510 -

ELITE(31)33914769

(7)

7 Lista de peças LM300

Lista de peças LT300

PLACA ACRÍLICA

- - 10-5424 - -

BARRA CONECTORA A - 10-5412 10-5412 10-5412 -

BARRA CONECTORA B - 10-5413 10-5413 10-5413 -

BARRA CONECTORA C - 10-5414 10-5414 10-5414 -

BARRA CONECTORA D - 10-5417 10-5417 10-5417 -

TOMADA DO CABO - MACHO - 10-5226 10-5226 10-5226 -

CAPACITOR – 0.01 µF C6, C7 10-2219 10-2219 10-2219 - CAPACITOR C5 10-5014 10-5014 10-5014 - CAPACITOR C2,C3,C6,C7 10-5174 10-5174 10-5174 10-5174 CAPACITOR – 0.01 µF C4, C8 10-5013 10-5013 10-5013 10-5013 CAPACITOR C2, C3, C5 10-5171 - - 10-5171 CAPACITOR – 0.01 µF C1 10-2270 10-2270 10-2270 10-2270 METADE DO GABINETE 10-5461 10-5461 10-5461 - ETIQUETA DE CUIDADO 2 10-5496 10-5496 10-5496 - ETIQUETA DE CUIDADO 10-5497 10-5497 10-5497 - CHASSIS 10-5482 10-5482 10-5482 10-5482 DISJUNTOR, PRINCIPAL 2 POLOS MCB1 10-5078 10-5078 10-5079 - 3 POLOS MCB1 10-5224 10-5224 9-1076 10-5224 GRAMPO - 10-5259 10-5259 10-5259 - CONECTOR DO CABO - - 10-5257 10-5257 - CONECTOR DO CABO - 10-5258 - - - BOBINA DE ACOPLAMENTO CC 10-5106 10-5106 10-5106 10-5106 TRANSFORMADOR DE CORRENTE CT1 10-5003 10-5003 10-5003 10-5003 DPM PCB7 10-5126 10-5126 10-5126 10-5126 DIODO D2, D3 10-5089 10-5089 10-5089 10-5089 DIODO + TIRISTOR D1 10-2653 10-5088 10-5088 10-5088 UNIÃO, JOELHO - 10-5316 10-5316 10-5316 - VENTILADOR, 24 VCC VENTILADO R1 10-5092 10-5092 - 10-5092 ANEL DE FERRITE L1 10-2290 10-2290 10-2290 10-2290 FILTRO PCB (EUROPA) CABO CHATO PCB101 - - - 10-5517

11 PINOS PARA PAINEL PCB

- 10-5236 10-5236 10-5236 -

12 PINOS PARA PAINEL PCB

- 10-5235 10-5235 10-5235 -

15 PINOS PARA PAINEL FRONTAL

- 10-5234 10-5234 10-5234 -

ESTRUTURA FRONTAL GTS, GTSW - 10-5462 10-5462 10-5462 10-5462

ESTRUTURA FRONTAL GTS, LT - 10-5493 10-5493 10-5493 10-5493

ELITE(31)33914769

(8)

8 Lista de peças LM300 PAINEL FRONTAL 230/460 - 10-5332 - - - 380/415 CE - - - - 10-5360 460/575 - - - 10-5358 - PAINEL FRONTAL ESTRUTURA 230/460 - 10-5331 - - - ESTRUTURA 380/415 CE - - - - 10-5332 ESTRUTURA 460/575 - - - 10-5331 -

ENTRADA DE GÁS, CONEXÃO - 10-5416 - 10-5416 - SAÍDA DE GÁS, CONEXÃO - 10-5410 - 10-5410 - SAÍDA DE GÁS, CONEXÃO - - 10-5423 - 10-5423 SAÍDA DE GÁS, CONEXÃO - - - - 10-5449 VÁLVULA DE GÁS SOL1 10-5507 10-5507 10-5507 10-5507 VÁLVULA DE GÁS SOL1 10-5508 10-5508 10-5508 10-5508 ANEL C DA VÁLVULA DE GÁS - 10-5242 10-5242 10-5242 - DISSIPADOR DE CALOR - 10-5457 10-5457 10-5458 -

UNIDADE DE ALTA FREQÜÊNCIA - 10-5024 10-5024 10-5024 10-5024

SUPORTE - 10-5249 10-5249 10-5249 - INDUTOR, SAÍDA FCH 10-5104 10-5104 10-5104 10-5104 INVERSOR; IGBT Q1, Q2 - - 10-5085 - INVERSOR; IGBT Q1, Q2 - - 10-5086 - INVERSOR; IGBT Q1, Q2 - - 10-5087 - INVERSOR; IGBT Q1, Q2 - - 9-1081 - INVERSOR; IGBT, 600 V 100 A Q1, Q2 10-5084 10-5084 - 10-5084 INVERSOR; IGBT, 600 V 100 A Q1, Q2 10-5082 10-5082 - 10-5082 INVERSOR; IGBT, 600 V 100 A Q1, Q2 10-5083 10-5083 - 10-5083 TERMINAL DE ENTRADA - 10-5130 10-5129 10-5128 10-5129 CHAPA ISOLADORA - - - 10-5431 - CHAPA ISOLADORA T1,2 - - - 10-5446 - TRANSFORMADOR INVERSOR T4 - - 10-5476 -

BOTÃO, GRANDE, POTENCIÔMETRO - 10-5233 10-5233 10-5233 -

BOTÃO, PEQUENO, POTENCIÔMETRO - 10-5232 10-5232 10-5232 -

FILTRO DE LINHA

L106, L107 - - - 10-5176

FILTRO DE LINHA

L104 - - - 10-5229

FILTRO DE LINHA

L102, L103 - - - 10-5230

FILTRO DE LINHA

L104, L105 - - - 10-5231

TRANSFORMADOR INVERSOR PRINCIPAL

T1, T2 10-5093 - - -

TRANSFORMADOR INVERSOR PRINCIPAL

T1, T2 10-5094 10-5094 10-5094 10-5094

TRANSFORMADOR INVERSOR PRINCIPAL

T1, T2 10-5213 10-5097 10-5098 10-5097

CONEXÃO DE METAL MCB - 10-5484 10-5484 10-5484 10-5488 CHAPA DE ISOLAMENTO NF - - - - 10-5548 BARRA DE SAÍDA 1 - 10-5418 10-5418 - - BARRA DE SAÍDA 3 - - - 10-5426 -

ELITE(31)33914769

(9)

CAIXA DE EMBALAGEM - 10-5453 10-5453 10-5453 -

PAINÉL - - - - 10-5317

PAINÉL 1 - 10-5491 - 10-5491 -

CHAPA PCB - 10-5419 10-5419 10-5419 -

CORPO - 10-5000 10-5000 10-5000 10-5000

GRAMPO - 10-5001 10-5001 10-5001 10-5001

PINO - 10-5002 10-5002 10-5002 10-5002

POTENCIÔMETRO

AMP\QUENTE\PULSO - 10-5056 10-5056 10-5056 -

POTENCIÔMETRO AJUSTE DO ARCO - 10-5221 10-5221 10-5221 -

BARRA DE PROTEÇÃO - 10-5443 10-5443 10-5443 -

BARRA CONECTORA Q D - 10-5415 10-5415 10-5415 -

PAINEL TRASEIRO SUPERIOR

230/460 2P CB - 10-5525 - - - 380/415 CE 2P CB - - - - 10-5528 460/575 2P CB - - - 10-5526 - PAINEL TRASEIRO ESTRUTURA 230/460 - 10-5333 - - - ESTRUTURA CE 380/415 - - - - 10-5333

ESTRUTURA 460/575

- - - 10-5333 -

PAINEL TRASEIRO SEM EA53 - - 10-5486 10-5486 -

PAINEL TRASEIRO SUP. (3 POLOS CB) - - - - 10-5489

RESISTOR, 3 WATT, 4.7 KOHMS R3, R7 10-5010 10-5010 10-5010 10-5010 RESISTOR, 150 OHMS, 20 WATT R1, R4 10-5080 10-5080 10-5080 10-5080

BORRACHA

- 10-5408 10-5408 10-5408 -

TAMPA DE BORRACHA

- 10-5315 10-5315 10-5315 -

PÉ DE BORRACHA

- 10-5411 10-5411 10-5411 -

ETIQUETA LATERAL

- 10-5498 10-5498 10-5498 -

CHAVE DESLIZANTE

S2 10-5222 - - - ESPAÇADOR - 10-5250 10-5250 10-5250 - ESPAÇADOR - 10-5253 10-5253 10-5253 - ESPUMA DE ESTIRENO - 10-5459 10-5459 10-5459 - THERMISTOR TH1 10-5228 10-5228 10-5228 10-5228 BARRA CONECTORA TR 1 - 10-5437 10-5437 - - BARRA CONECTORA TR 2 - 10-5438 10-5438 - - WK-2596 PARTIDA DA TIG PCB11 ? ? ? ? WK-3361 PCB PRINCIPAL - 10-5109 - - - WK-3361 S02 PCB PRINCIPAL - - - 10-5112 - WK-3366 S01 PCB4, PCB5 - - 10-5122 -

ELITE(31)33914769

(10)

10 Lista de peças LM300 WK-3366 SNUBBER PCB4, PCB5 10-5121 10-5121 - 10-5121 WK-3667 PORTA IGBT PCB2, PCB3 10-5120 10-5120 10-5120 10-5120 WK-3390 S02 PCB LT300 TIG PCB6 10-5124 10-5124 10-5124 10-5124 WK-3390 PCB8 - - 10-5127 - WK-3448 PCB PRINCIPAL PCB1 10-5506 - - - WK-3448 PCB PRINCIPAL S01 PCB1 - 10-5507 - 10-5507 WK-3448 PCB PRINCIPAL S02 PCB1 - - 10-5508 -

Parafusos

(4 lugares)/2 por

lado

Gabinete,

metade

Etiqueta lateral

Etiqueta de

Alerta

Parafusos

(5 lugares)

ELITE(31)33914769

(11)

(12)

Figura 59. Painel frontal

Conexão de saída de gás Painel Frontal Terminais de saída Receptáculo de 8 pinos

Painel superior frontal

Disjuntor principal

Chave Easy Link (Seleção de entrada)

Cabo de entrada
