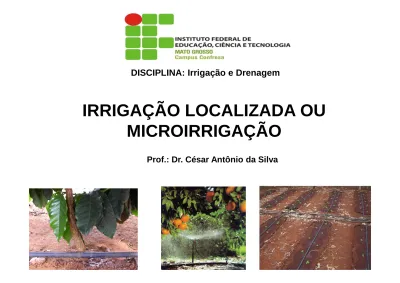

IRRIGAÇÃO LOCALIZADA OU MICROIRRIGAÇÃO

DISCIPLINA: Irrigação e Drenagem

IRRIGAÇÃO LOCALIZADA OU

MICROIRRIGAÇÃO

Economia de água, energia e fertilizantes (fertirrigação)

Alta eficiência (geralmente > 90%): condução, distribuição e aplicação

MÉTODO DE IRRIGAÇÃO LOCALIZADA

•

A água é aplicada diretamente na zona radicular,

em pequena intensidade e alta frequência (solo

com umidade próxima à

θ

cc

).

•

Turno de rega: de 1,0 a 3,0 dias, sistemas fixos.

Gotejamento

Microaspersão

Gotejamento em cafeeiros

MÉTODO DE IRRIGAÇÃO LOCALIZADA

Economia de mão de obra, possibilita automação

Não molha as entrelinhas (menos plantas daninhas)

Minimiza doenças fúngicas da parte aérea (não há molhamento);

VANTAGENS:

Fonte: Disponível em <http://www.fassairrigacao.com.br/servicos_irrigacao.php>

Fonte: http://www.vidasustentavel.net/reciclagem/faca-voce-mesmo-um-sistema-de-irrigacao-por-gotejamento-usando-garrafa-pet/

AGRICULTURA FAMILIAR: SISTEMA DE IRRIGAÇÃO POR

GOTEJAMENTO

Gotejamento com garrafa PET

• Fazer 2 pequenos furos no fundo da garrafa, e furos no meio da garrafa: arame ou chave de fenda.

• Encher a garrafa com água e teste-a. A água deve gotejar lentamente.

• Adicionar fertilizante líquido ou dissolvido

• Enterrar metade da garrafa, ao lado das plantas, não danificando as raízes.

Alto custo de implantação (R$ 3000,00 a R$ 5000,00 por hectare);

Limita crescimento do sistema radicular;

MÉTODO DE IRRIGAÇÃO LOCALIZADA

LIMITAÇÕES:

AYERS; WESTCOT, 1991

MÉTODO DE IRRIGAÇÃO LOCALIZADA

LIMITAÇÕES:

- Físicas - Biológicas

- Químicas: alto pH, águas com alto teor de ferro e precipitação de sais.

Obstrução de emissores, diferentes causas:

Oxidação de ferro

FILTROS:

De areia: retenção de partículas maiores, material orgânico (fazer retrolavagem periódica)

De discos e de tela: retenção de argila, silte e areia

Filtro de areia

Filtro de tela 120 mesh Filtro de discos

FILTRO DE AREIA

Sua limpeza é feita com a retrolavagem, recomendada a cada aumento de 10 a 20 % da perda de pressão no filtro, quando limpo (aproximadamente 2 mca).

COMPONENTES DOS SISTEMAS LOCALIZADOS

- Motobomba

- Cabeçal de controle

- Linha principal

- Válvulas: final e início de linha

- Linhas de derivação

- Linhas laterais - Emissores

• Conjunto motobomba: mais usadas as bombas centrífugas de eixo horizontal, com motor elétrico

COMPONENTES DA IRRIGAÇÃO LOALIZADA

Conjunto motobomba

- Válvula de pé: função evitar

esvaziamento da sucção e

necessidade de escorva

Escorva: retirada do ar da sucção, colocando água.

- Válvula de retenção: após a motobomba, evita que o peso da coluna d’água force o eixo da bomba

- Crivo: tela que evita sucção de partículas grosseiras (folhas, paus)

- Tubulação de sucção:

dimensionada para não haver cavitação (de bolhas de ar), conforme a Altura Positiva Líquida de Sucção (no máximo 8 m).

• Tubulações: as conexões entre tubos podem ser:

Soldável: tubos fixos

Junta elástica: tubos fixos e enterrados

Rosqueável: tubos móveis

Engate rápido: tubos móveis

In-line:

On-line:

Fita gotejadora com labirintos

- Gotejadores (vazão < 20 L/h)

Gotejador botão

Gotejador integrado tipo bob Gotejador integrado tipo pastilha

Got. botão autocompensante Gotejador regulável

COMPONENTES DOS SISTEMAS LOCALIZADOS

Gotejador integrado tipo pastilha

Gotejadores tradicionais: tubos de polietileno onde se introduziam os gotejadores.

Gotejadores autocompensantes:

Variações na pressão não alteram a vazão; Instalação de linhas laterais mais longas.

Curvas de nível LEGENDA: Limite do terreno

Rio

Cultura: cafeeiro, cv. Catuaí Espaçamento: 3,5 m x 1,0 m Área: 4,0 ha

Cultura: cafeeiro, cv. Catuaí Espaçamento: 3,5 m x 1,0 m Área: 4,0 ha Nº de setores = 5,0 Área/setor = 8000 m2

Rio

Divisão dos setores Limite do terreno Cabeçal de Controle Linha Principal Conjunto motobomba Linhas Secundárias Linhas de Derivação Linhas Laterais

- Microaspersores (20 a 200 L/h)

- Microaspersor difusor (fixo)

EMISSORES:

- Microaspersor rotativo

Microaspersor autocompensante

CARACTERÍSTICAS:

Vazões: de 31 a 115 L/h

Diâmetro molhado: 5,0 a 9,2 m Pressão nominal: 1,5 kgf/cm2

Bailarinas para alcance normal, médio ou invertido

COMPONENTES DOS SISTEMAS LOCALIZADOS

- Microaspersores

Microaspersão

•

A

água

cobre

uma

pequena área próxima ou

abaixo da copa da planta.

•

Bastante

utilizada

em

fruticultura,

hortaliças,

jardins

•

Menos

problemas

com

entupimento.

IRRIGAÇÃO POR MANGUEIRA PERFURADA

OU “TRIPA”

Evolução de tubos simples para tubos com perfuração dupla.

A mangueira (tripa) é centralizada;

O jato de água é orientado para a parte inferior da planta;

Críticas: variações de pressão, baixa uniformidade de irrigação;

PROJETO DE IRRIGAÇÃO LOCALIZADA

Linhas laterais em nível ou com pequeno desnível;

Diferença de pressão na linha lateral deve ser < 20% da PS do emissor Uso de filtros.

CRITÉRIOS PARA PROJETO:

NÚMERO DE EMISSORES POR PLANTA: Percentagem de área molhada (P)

árvore molhada

A

A

100

P

=

⋅

PROJETO DE IRRIGAÇÃO POR GOTEJAMENTO

- Exemplo de dimensionamento

PROJETO DE IRRIGAÇÃO POR GOTEJAMENTO
