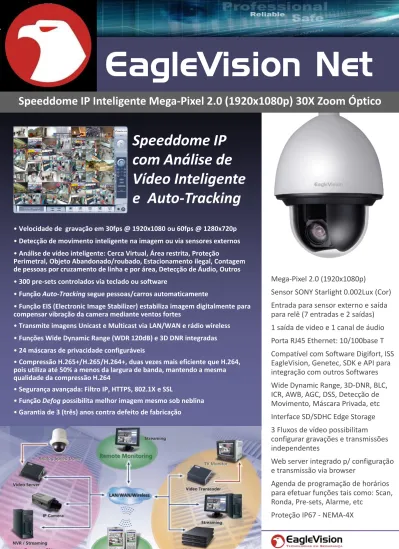

Speeddome IP
com Análise de
Vídeo Inteligente
e Auto-Tracking
Mega-Pixel 2.0 (1920x1080p)
Sensor SONY Starlight 0.002Lux (Cor)
Entrada para sensor externo e saída
para relê (7 entradas e 2 saídas)
1 saída de video e 1 canal de áudio
Porta RJ45 Ethernet: 10/100base T
Compatível com Software Digifort, ISS
EagleVision, Genetec, SDK e API para
integração com outros Softwares
Wide Dynamic Range, 3D-DNR, BLC,
ICR, AWB, AGC, DSS, Detecção de
Movimento, Máscara Privada, etc
Interface SD/SDHC Edge Storage
3 Fluxos de vídeo possibilitam
configurar gravações e transmissões
independentes
Web server integrado p/ configuração
e transmissão via browser
Agenda de programação de horários
para efetuar funções tais como: Scan,
Ronda, Pre-sets, Alarme, etc
Proteção IP67 - NEMA-4X
• Velocidade de gravação em 30fps @ 1920x1080 ou 60fps @ 1280x720p
• Detecção de movimento inteligente na imagem ou via sensores externos
• Análise de vídeo inteligente: Cerca Virtual, Área restrita, Proteção
Perimetral, Objeto Abandonado/roubado, Estacionamento ilegal, Contagem
de pessoas por cruzamento de linha e por área, Detecção de Áudio, Outros
• 300 pre-sets controlados via teclado ou software
• Função Auto-Tracking segue pessoas/carros automaticamente
• Função EIS (Electronic Image Stabilizer) estabiliza imagem digitalmente para
compensar vibração da camera mediante ventos fortes
• Transmite imagens Unicast e Multicast via LAN/WAN e rádio wireless
• Funções Wide Dynamic Range (WDR 120dB) e 3D DNR integradas
• 24 máscaras de privacidade configuráveis
• Compressão H.265+/H.265/H.264+, duas vezes mais eficiente que H.264,
pois utiliza até 50% a menos da largura de banda, mantendo a mesma
qualidade da compressão H.264
• Segurança avançada: Filtro IP, HTTPS, 802.1X e SSL
• Função Defog possibilita melhor imagem mesmo sob neblina
• Garantia de 3 (três) anos contra defeito de fabricação
SpeedDome IP Mega-Pixel IVA Externa e Interna
· Ferramentas de gerenciamento baseado em SNMP.
· Acesso de até 20 usuários via Unicast ou ilimitado via Multicast.
· Multi-streams de vídeo H.265+/H.265/H.264+/H.264
· Auto-foco e Auto-Iris integrados
· Áudio bi-direcional integrado
· Wide Dynamic Range (WDR 120dB), 2/3D-DNR.
· Filtro de Corte IR para baixa luminosidade e aplicação Dia/Noite
· 300 predefinições configuráveis, auto-percurso, auto-scan
· Proteção IP67 com aquecedor e ventilador embutidos
· Suporta PoE+ padrão IEEE 802.3at integrado
· Filtro IP pré-definidos para restringir acesso
· Atualização de firmware via FTP e HTTP
· 7 entradas de alarme e 2 saídas de relês
· Certificados ISO9001, CE, FCC, ROHS e RoHS
· Garantia de 3 (três) anos contra defeito de fabricação
Aplicações e Teclados Opcionais
Solução IP Mega-Pixel • Auto-Tracking • Análise de Vídeo Inteligente • WDR • 300 Presets • ROI • Defog • EIS • IP67 NEMA4X
Embutir no Teto
Pendente
Montagem de parede
Teclado USB
Teclado Network
Av. Sete de Setembro, 4923 • 2° andar Batel • Curitiba • PR • 80240-000
Av. Sete de Setembro, 4923 • 2° andar • Curitiba PR 80240-000 Tel: (041) 3342 1600 • vendas@eaglevision.com.br
www.eaglevision.com.br
Cerca Virtual, Intrusão, Objeto Roubado/Abandonadodo, Proteção Perimetral,
Estacionamento Ilegal, Auto-Tracking Pessoas/Carros, Monitoração de Área Restrita, etc.
Análise de Vídeo Inteligente Integrado
Proteção Perimetral
Monitora Perimetro Linear
Monitoração Área Restrita
Pessoa Desautorizada na Área
Contagem e Estatisticas de Pessoas
Detecta Áreas de Movimentação
Detecção Objeto Abandonado
Monitora Objeto Abandonado na Imagem
Estacionamento ilegal
Monitora Áreas de Estacionamento
Auto-tracking
Monitora e efetua
rastreamento
automático de
pessoas e carros
Detecção Objeto Roubado
Monitora Objeto desaparecido na Imagem
Av. Sete de Setembro, 4923 • 2° andar
Batel • Curitiba • PR • 80240-000 • Tel: (041) 3342 1600
Funções de alto desempenho para monitoração 24 horas, incluindo: Sensor StarLight,
Máscara Privada, Mudança de Imagem, Defog, 3D-DNR (Digital Noise Reduction),
ROI (Região de Interesse), WDR (Wide Dynamic Range)
Sensor StarLight - Possibilita imagem colorida com excelente qualidade mesmo em baixa luminosidade
Mudança na Imagem - Monitora Vandalismo
Defog - Possibilita melhor imagem mesmo em condição de neblina ou fumaça
ROI (Region of Interest) - Define área de melhor qualidade e utiliza menos banda na rede
Máscaras de Privacidade Configuráveis
3D-DNR – Redução de Ruído Digital na Imagem
Especificações Técnicas IP Speeddome Mega-Pixel EagleVision Net
Número de Modelos
1 - EagleVision (Série IP)
2 - SI = SpeedDome Uso Interno / SE = SpeedDome Uso Externo
3 - VL2 = Mega-Pixel 2.0 / VL3 = Mega-Pixel 3.0 / VL4 = 4K
4 - 30 = 30X Zoom Óptico; 20 = 20X Zoom Óptico
5 - Tipo de Montagem:
W = Parede
P = Pendente
I = Embutido no Teto
S = Superfície (Com adaptador para suporte de poste)
6 - Tipos de Voltagem:
2 = 24VAC 3A
P = POE+ 802.3at
Av. Sete de Setembro, 4923 • 2° andar Batel • Curitiba • PR • 80240-000
Tel: (041) 3342 1600 • vendas@eaglevision.com.br www.eaglevision.com.br
Series
IP SpeedDome EagleVision Série Inteligente
Camera
Image Sensor
1/3” SONY Starvis Super Low Light / Progressive Scanning System
Effective Pixels
1920(H) x 1080(V), 2 Megapixels
Electronic Shutter Speed
1/1 ~ 1/30,000s
Min. Illumination
Color: 0.005Lux@F1.6 50IRE, B/W: 0.001Lux@F1.6 50IRE
S/N Ratio
More than 55dB
Video Output
BNC(1.0Vp-p/75Ω), PAL / NTSC
Camera Features
Day/Night
Auto(ICR) / Color / B/W
Backlight Compensation
BLC / HLC / Real WDR 120dB
White Balance
Auto, ATW, Indoor, Outdoor, Manual
Gain Control
Auto / Manual
Noise Reduction
Ultra DNR (2D/3D)
Privacy Masking / Defog
Up to 24 areas / Defog function On / Off (better image during fog or smoke)
Other Functions
Digital Zoom 16x, EIS (Electronic Image Stabilizer), Firmware Update by network, Freeze Image Pre-set Mode
Lens
Focal Length
4.4mm~132mm F1.4 ~ F4.7
Focus/Iris Control
Auto / Manual
Angle of View
Horizontal: 62.9°–2.2° / Vertical: 37°–1.2°
Av. Sete de Setembro, 4923 • 2° andar Batel • Curitiba • PR • 80240-000
Tel: (041) 3342 1600 • vendas@eaglevision.com.br
Pan: 0° ~ 360° endless; Tilt: -20° ~ 90°, auto flip / e-flip 180° Pan: 0.05° ~450° /s; Tilt: 0.05° ~450° /s
Pan: 600° /s; Tilt: 500° /s 300
5 Pattern, 8 Tour recording, Auto Pan, Auto Scan, Guard tour, Control queue, OSD Direction indicator, etc Human-oriented focal Length/ speed adaptation / Adjustable zoom speed
Auto restore to previous PTZ and lens status after power failure
Activate Preset/ Scan/ Tour/ Pattern if there is no command in the specified period Eagle, Pelco-P/D (Auto recognition)
Support
Tripwire, Intrusion, Abandoned/Missing, Face Detection, Others H.265+/H.265/H.264+/H.264
1080P(1920×1080) / 1.3M(1280×960) / 720P(1280× 720) / D1(704×480) / CIF(352×240) Main stream 1080P/1.3M/720P(1~50/60fps)
Sub stream1 D1/CIF(1 ~ 25/30fps)
Sub stream2 1080P/1.3M/720P/D1/CIF (1~25/30fps) CBR/VBR H.265/H.264: 448K ~ 8192Kbps, MJPEG: 5120K ~ 10240Kbps Auto(ICR) / Color / B/W BLC / HLC / Real WDR (120dB) Auto,ATW,Indoor,Outdoor,Manual Auto / Manual Ultra DNR (2D/3D) Support up to 4 areas Support Support Support 16x Up to 24 areas G.711a/G.711Mu/AAC/G.722 / G.726/G.729/MPEG2-L2 RJ-45 (10/100Base-T)
IPv4/IPv6, HTTP, HTTPS, SSL, TLS, TCP/IP, UDP, UPnP, ICMP, IGMP, SNMP, RTSP, RTP, SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, IP Filter, SIP, QoS, Bonjour, 802.1x
ONVIF, PSIA, CGI Unicast / Multicast
20 users / Web browser interface for remote configuration, firmware update, camera register, log, setup NAS (Network Attached Storage), Local PC for instant recording, Micro SD card 128GB
IE, Chrome, Firefox, Safari / iOS (iPhone/iPad), Android, Windows Phone CE: EN55032/EN55024/EN50130-4; FCC: Part15 subpartB, ANSI C63.4- 2014; UL 1 Video output, 1 Audio Input and 1 audio output
1 / 1 IN - 1 OUT
AC24V/3A(±25%), PoE+(802.3at) 13W,20W (Heater on)
(-)40°C ~ 70°C (-40°F ~ +158°F) / Less than 90% RH IP67 IK10 Aluminum 7.5kg(16.53lb) Casing Gross Weight PTZ Intelligence (IVA) Pan/Tilt Range Video/Audio Interface RS485 / Alarm IN-OUT Certifications Certifications Interface Digital Zoom Defog Privacy Masking Audio Compression Network Electrical Environmental Construction Vandal Resistance Ethernet Protocol Interoperability Streaming Method Max. User Access Edge Storage
Web Viewer / Smartphone
Power Supply / Consumption
Operating Conditions Ingress Protection
Electronic Image Stabilizatrion IVS
Video Compression Resolution
Frame Rate
Bit Rate Control Bit Rate White Balance Gain Control Noise Reduction Motion Detetion Region of Interest Day/Night Backlight Compensation Power up Action Idle Motion Protocol Auto Tracking Manual Control Speed Preset Speed Presets PTZ Mode Speed Setup
