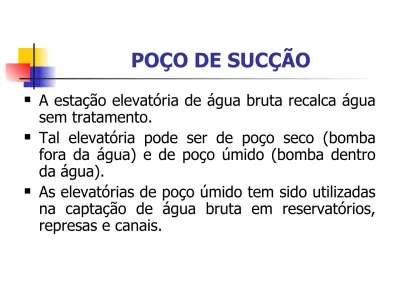

POÇO DE SUCÇÃO
A estação elevatória de água bruta recalca água
sem tratamento.
Tal elevatória pode ser de poço seco (bomba
fora da água) e de poço úmido (bomba dentro da água).
As elevatórias de poço úmido tem sido utilizadas
na captação de água bruta em reservatórios, represas e canais.
POÇO DE SUCÇÃO
O volume útil do poço de sucção pode ser
calculado da seguinte forma: V = Q.T/4
V – volume útil do poço entre o nível de partida e de parada.
Q – vazão de recalque.
T- intervalo de tempo entre duas partidas sucessivas de uma bomba.
POÇO DE SUCÇÃO
Como no poço de sucção, tem-se um volume
ocupado pelas bombas, pelos tubos e pela parede de dissipação, o volume projetado deve ser superior ao volume útil.
O comprimento do poço deve ser adequado para
a instalação e manutenção dos conjuntos motor-bomba.
A largura do poço deve levar em consideração a
POÇO DE SUCÇÃO
A entrada na tubulação de sucção deve ser em forma de boca de sino, para assegurar um escoamento mais uniforme.
O diâmetro da boca de sino deve variar de 1,5d a 1,8d, onde d é o diâmetro da tubulação de sucção. A submergência mínima deve ser de 1,5D, onde D
é o diâmetro da boca de sino.
A distância da sucção ao fundo do poço deve ser de 0,5D.
BOMBEAMENTO DE ESTAÇÃO
ELEVATÓRIA
BOMBEAMENTO DE ESTAÇÃO
ELEVATÓRIA
BOMBEAMENTO DE ESTAÇÃO
ELEVATÓRIA
BOMBEAMENTO DE ESTAÇÃO
ELEVATÓRIA
BOMBEAMENTO DE ESTAÇÃO
ELEVATÓRIA
BOMBEAMENTO DE ESTAÇÃO
ELEVATÓRIA
BOMBEAMENTO DE ESTAÇÃO
ELEVATÓRIA
B H h A MIN .30 CM 1 2 2 3 4 1 2 3 4 - VAlVULA DE PE - CURVA LONGA 90░ - REGISTRO DE GAVETA - VALVULA DE RETENCAOADUTORAS
Adutoras são canalizações que conduzem a água da captação para a estação de tratamento de água e desta para os reservatórios.
Em função da água conduzida, as adutoras são denominadas como adutoras de água bruta e adutoras de água tratada.
Quanto à energia utilizada para movimentar a água, as adutoras podem ser por gravidade, por recalque ou mistas.
ADUTORAS
As adutoras por gravidade são utilizadas quando
há a necessidade de se transportar a água de uma cota mais alta para uma cota mais baixa.
A adução por gravidade pode ser feita em
condutos forçados (água com pressão maior do que a atmosférica) ou em condutos livres (água sob pressão atmosférica)
ADUTORAS
As adutoras por recalque são utilizadas quando
há necessidade de se transportar a água de uma cota mais baixa para uma cota mais alta. Isto é feito por meio de uma estação elevatória.
Nas adutoras mistas a água é transportada tanto
VAZÃO DE DIMENSIONAMENTO
DE ADUTORAS
Para o cálculo da vazão de dimensionamento da
adutora, alguns fatores devem ser conhecidos: horizonte do projeto (em média de 20 a 50 anos), vazão de adução e período de funcionamento da adução (24 horas para adução por gravidade e 16 a 20 horas para adução por recalque)
DIMENSIONAMENTO DE
ADUTORAS POR GRAVIDADE
Os custos das tubulações e do assentamento de
adutoras por gravidade são significativos. Já os custos de operação e de manutenção têm pouca variação.Assim sendo, determina-se o diâmetro da adutora por gravidade de tal forma que haja o máximo aproveitamento da seção da tubulação.
DIMENSIONAMENTO DE
ADUTORAS POR GRAVIDADE
Na adução por gravidade será feito o transportede água de um nível mais elevado(cota NA1)
para um nível mais baixo (cota NA2). Desta
forma, a energia disponível para o escoamento será a diferença dessas cotas.
Geralmente se conhece a vazão (Q), mas o
diâmetro é o parâmetro que pretende-se determinar.
DIMENSIONAMENTO DE
ADUTORAS POR GRAVIDADE
A velocidade na tubulação é o primeiro fator aser estudado, pois pequenas velocidades contribuem para a formação de depósito de materiais nas tubulações e altas velocidade aumentam as perdas de carga.
Quando a adutora transportar água com material sólido deve ser estipulado uma velocidade mínima (0,30 m/s para água com suspensões finas; 0,45 m/s para água com areias finas; 0,60 m/s para água com matéria orgânica).
DIMENSIONAMENTO DE
ADUTORAS POR GRAVIDADE
As velocidades máximas para tubulações de
concreto, ferro fundido, aço e plásticos têm variado entre 4,0 a 6,0 m/s. Contudo, ao se levar em conta os aspectos técnicos e econômicos, a velocidade máxima nas adutoras não tem ultrapassado 3,0 m/s.
DIMENSIONAMENTO DE
ADUTORAS POR RECALQUE
Para dimensionar uma adutora por recalque
deve-se conhecer a vazão de adução (Q), o comprimento da adutora (L), o desnível a ser vencido (Hg) e o material da adutora.
Para a determinação do diâmetro da adutora
leva-se em consideração o menor custo de implantação, de operação e de manutenção do sistema elevatório.
DIMENSIONAMENTO DE
ADUTORAS POR RECALQUE
Para a escolha do diâmetro econômico as
seguintes equações são utilizadas:
D = K x (Q)1/2 e K = (4/ x V)1/2
Onde: D = diâmetro (m), Q = vazão (m³/s), K = coeficiente de Bresse, V = velocidade econômica.
MATERIAIS DAS ADUTORAS
O material a ser utilizado na tubulação não poderá
prejudicar a qualidade da água, ou seja, não deverá ser dissolvido pela água.
A seção da tubulação ou a rugosidade interna são
deverá sofrer alterações no decorrer do tempo.
As juntas utilizadas na tubulação não poderão ter
MATERIAIS DAS ADUTORAS
Não devem ocorrer trincas ou corrosões no material.
Os materiais devem resistir aos esforços internos
(pressão de água).
Os materiais devem ter o menor custo, ter
durabilidade, resistir à ação de choques, permitir o menor número de juntas e facilitar a operação e a manutenção.
MATERIAIS DAS ADUTORAS
Na escolha do material também devem ser consideradas as características do terreno, a disponibilidade do material, as propriedades do material e as pressões externas.
Os tubos utilizados em sistemas de abastecimento de água podem ser de aço, ferro fundido dúctil, materiais plásticos (PVC, polietileno e poliéster reforçado com fibra de vidro), concreto protendido e cimento amianto.
MATERIAIS DAS ADUTORAS
As tubulações de aço apresentam alta resistência às pressões internas e externas, vazamentos quase inexistentes quando forem soldadas, baixa fragilidade e estão disponíveis em diversos diâmetros.
As tubulações de aço apresentam pouca resistência à corrosão externa, portanto há a necessidade de implantação de revestimento especiais e de proteção catódica.
MATERIAIS DAS ADUTORAS
As juntas que podem ser utilizadas nas tubulações
de aço são: soldada, flangeada e elástica.
As tubulações de ferro fundido dúctil são
resistentes à tração e aos impactos. São revestidos internamente com argamassa de cimento e externamente com uma camada de zinco metálico puro e uma camada de pintura betuminosa.
MATERIAIS DAS ADUTORAS
Os tipos de juntas utilizadas em tubulações de
ferro fundido são: de chumbo, elástica, elástica travada, mecânica e de flanges.
As tubulações de concreto simples ou armado
têm sido utilizadas em adutoras de água por gravidade em conduto livre.
MATERIAIS DAS ADUTORAS
O tubo de polietileno de alta densidade (PEAD)
possui maior variedade de diâmetros e classes de pressão, tem alta resistência química, à abrasão e impactos, é imune a corrosão, possui baixo efeito de incrustação e baixa rugosidade. Por sua excelente soldabilidade e atoxidade, tais tubos são de fácil manuseio e instalação. Também são mais leves e flexíveis que os tubos comuns, além de possuírem longa vida útil (mais de 50 anos).
REMOÇÃO DE AR
DAS ADUTORAS
O escoamento de uma adutora poderá ser
paralisado devido a existência de ar confinado nos pontos altos.
O acúmulo de ar em adutoras aumenta a perda
de carga, reduz a capacidade de escoamento, dificulta a operação de filtros, diminui a eficiência das bombas e provoca corrosão da tubulação.
REMOÇÃO DE AR
DAS ADUTORAS
O ar entra em uma adutora através do poço de
sucção da estação elevatória ou na tomada de ar de um reservatório.
O ar pode ser removido da adutora por meio de
dois processos: remoção hidráulica de ar (ar arrastado pelo escoamento) e remoção mecânica de ar (ar removido por válvulas conhecidas como ventosas).
DESCARGAS DE ADUTORAS
Há necessidade de instalação de válvulas de
descargas nas adutoras para que se possa realizar a limpeza e desinfecção periódica das mesmas, para a remoção de acessórios que necessitam de manutenção, para a remoção de sólidos decantados ou para a inspeção interna das adutoras.
DESCARGAS DE ADUTORAS
As válvulas normalmente utilizadas nas
descargas são as do tipo gaveta ou borboleta.
O tempo máximo para esvaziar uma adutora por
gravidade é de 4 horas.
O diâmetro da descarga deve ser igual a 1/6 do
DISPOSITIVOS DE PROTEÇÃO
DE ADUTORAS
Os principais dispositivos de proteção de
adutoras são os blocos de ancoragem, as proteções contra corrosão.
Os blocos de ancoragem têm a função de
absorver a força resultante dos esforços externos (originários das curvas, reduções, válvulas fechadas ou parcialmente fechadas, derivações) e transferir para o solo.
DISPOSITIVOS DE PROTEÇÃO
DE ADUTORAS
Os blocos de ancoragem também são
necessários quando a declividade da tubulação é de tal ordem, que o atrito entre a tubulação e o terreno é insuficiente para manter a tubulação assentada.
É conveniente ancorar uma tubulação quando a
declividade da tubulação aérea for maior do que 20% e a declividade da tubulação enterrada for maior do 25%.
