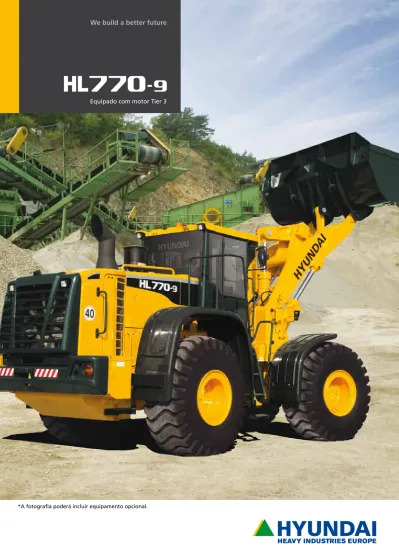

Equipado com motor Tier 3

Trabalhar com prazer

Um operador, que tem prazer no seu trabalho, trabalha melhor. É, por isso,

que na Hyundai Heavy Industries fazemos os possíveis para que isso aconteça.

Combinámos as preferências dos operadores, precisão rápida e desempenho

duradouro num produto de qualidade. Com o equipamento de movimentação

de terras Série 9 da Hyundai o tempo voa e trabalhar é um prazer!

Apresentação da máquina

Componentes principais de confiança

Tecnologia do motor

Motor Cummins QSL certificado Tier III com provas dadas, de confiança, com baixo consumo de combustível e

baixo ruído

Controlado electronicamente para a relação ideal de combustível-ar / Combustão limpa e eficiente

Sistema de injecção HPCR (Common rail de alta pressão)/Sistema de autodiagnóstico

Modos de funcionamento diferentes (Potência/Normal/Economia) controlados por interruptor rotativo

Transmissão ZF totalmente automática

4 modos automáticos (Manual/Leve/Normal/Pesado) para diversas aplicações

Protecção da transmissão a temperaturas baixas (com sistema de aquecimento automático)

Autodiagnóstico e histórico de alarmes

Transição suave de mudanças por accionamento da válvula de modulação com controlo proporcional/Folga da

embraiagem com ajuste automático

Botão de retrogradação forçada kick down e interruptor Frente-Neutro-Trás para maior conforto

Eixos

Eixos dianteiro e traseiro equipados com diferencial de deslizamento limitado para a máxima tracção em diversas

condições de terreno

Travões auto-ajustáveis equipados nos cubos das

Maior durabilidade

Sistema hidráulico “Load sensing - Flow sharing” (sensível à carga - caudal compartido) com válvula de

distribuição variável

Melhor sistema de refrigeração com elevada resistência a choques térmicos e a vibrações

Alheta do cilindro de direcção e ligação do balde concebidas com aço fundido reforçado e sem tensão

Maior conforto do operador

Maior visibilidade

Cabina aumentada com vidro dianteiro curvo

Maior visibilidade com vidro adicional na porta inferior

Todos os vidros são de vidro de segurança

Mais conforto

Melhor capacidade de refrigeração e de aquecimento com controlo de temperatura totalmente automático

Coluna de direcção basculante e telescópica e maior apoio ajustável do pulso para satisfazer todas as preferências

do operador

Vários compartimentos de arrumação na cabina/Rádio e leitor de MP3 com entrada USB

Escada com degraus grandes em alumínio para um acesso fácil e seguro à cabina

Ecrã LCD a cores superior

Novo ecrã LCD a cores com manómetros digitais de leitura fácil para a temperatura do óleo hidráulico, a temperatura

da água e o nível do combustível

Sistema de monitorização com definições da posição da lança e do balde e sistema de carga útil para aumentar a

eficiência do trabalho e evitar sobrecargas

É possível verificar as condições do motor, da transmissão e de outros dispositivos eléctricos através de um simples

olhar para o ecrã LCD

Câmara retrovisora activada automaticamente para um trabalho mais fácil e mais seguro

Hi-mate, o novo sistema de gestão remota desenvolvido pela Hyundai, aliando a tecnologia de satélite GPS,

proporciona aos nossos clientes o nível mais elevado de assistência e suporte do produto

Manutenção fácil

Ventoinha de refrigeração reversível e hidráulica para menor consumo de combustível e menos ruído

Acesso no chão a pontos de assistência e manómetros visuais para uma manutenção simples

Maior durabilidade dos filtros e do óleo hidráulico

Preferências

Um operador que ajusta a sua máquina de acordo

com as suas necessidades trabalha com prazer. A

Série 9 respeita as preferências do operador a nível

de conforto, facilidade de utilização e capacidade

de controlo. O painel de instrumentos com um ecrã

de 5,7 polegadas é o cérebro das preferências.

Cabina espaçosa e confortável

A nova cabina foi concebida para ter mais espaço, maior visibilidade e para proporcionar maior

conforto ao operador. O vidro dianteiro é curvo e tem 17% mais área de vidro que a nossa série

anterior. Foi dada especial atenção a um interior limpo e desimpedido com bastante visibilidade

sobre a área envolvente da máquina e o local de trabalho. Uma combinação equilibrada de

ergonomia da cabina coloca o operador na posição ideal para trabalhar em segurança. O

controlo de temperatura totalmente automático possui 11 respiradores e uma melhor

capacidade de refrigeração e de aquecimento para um controlo óptimo da temperatura.

Os desembaciadores no vidro dianteiro e traseiro com pré-aquecimento eléctrico facilitam o

trabalho em situações de frio.

Ecrã LCD moderno

O painel de instrumentos moderno com ecrã LCD de 5,7 polegadas a cores permite

ao operador seleccionar as suas preferências pessoais na máquina. O operador pode

predefinir a posição de desengate da lança e de nivelamento do balde ao mesmo tempo

que monitoriza as suas definições favoritas no ecrã. Um sistema integrado de carga útil

(opcional) fornece uma indicação clara da carga no ecrã e contribui para um trabalho mais

eficiente. Estão integrados no monitor sistemas de autodiagnóstico, câmara retrovisora

activada automaticamente, listas de verificação de manutenção e segurança de arranque

da máquina para tornar a máquina mais versátil e o operador mais produtivo. O ecrã LCD

está montado num suporte giratório ajustável para o operador regular como preferir.

Numa cabina da Série 9, o operador pode ajustar a coluna de direcção e o

apoio do pulso sem qualquer esforço até obter a posição mais confortável.

Um joystick operado pelo piloto permite uma maior capacidade de

controlo dos acessórios hidráulicos. Um interruptor Frente-Neutro-Trás no joystick facilita a selecção da direcção de

translação. O pára-sol tipo rolo no vidro dianteiro e opcional no vidro traseiro evita o encadeamento do operador e

melhor visibilidade. Espelhos retrovisores aquecidos para desembaciamento rápido em situações de frio.

Sem stresse

O trabalho já provoca stresse suficiente. O seu ambiente de trabalho deve ser descontraído. A Série 9 da Hyundai

proporciona um interior de cabina melhorado com mais espaços de arrumação e um assento confortável para

minimizar o esforço do operador. Um sistema de controlo de climatização potente proporciona ao operador a

temperatura escolhida. A cabina está equipada com um sistema avançado de áudio com AM/FM estéreo e leitor de

MP3 com entrada USB para ouvir as suas músicas favoritas.

Conforto do operador

40°

80mm

Coluna de direcção basculante/telescópica

Apoio grande

do pulso interruptor de Joystick com direcção Pára-sol Espelhos retrovisores aquecidos Rádio e leitor de MP3 Controlo da temperatura

Ecrã LCD ajustável

15°

Horizontal

Total : 30°

7°

Vertical

Total : 14°

Rotação: 540°

Desempenho

Um operador que pode confiar na sua máquina trabalha com prazer. A Série 9

personifica desempenho duradouro com força, velocidade e fiabilidade. O sistema

hidráulico inovador permite que a carregadora Série 9 funcione com rapidez,

suavidade e que seja fácil de controlar.

Eixos aperfeiçoados melhoram a condução em condições de terreno irregular. Travões

auto-ajustáveis que compensam automaticamente o desgaste dos discos, reduzem os

intervalos de manutenção e melhoram o desempenho dos travões. O novo sistema

hidráulico sensível à carga com uma bomba de pistão de volume variável e válvula de

controlo principal central fechada proporciona potência hidráulica eficiente e maior

poupança de energia.

Radiadores totalmente redesenhados com instalação paralela e alhetas não cruzadas

facilitam a limpeza e a assistência das nossas máquinas da Série 9.

Todos os radiadores foram concebidos com uma configuração de placa e barra de

alumínio e são sujeitos a testes de fábrica exaustivos ao nível de choques térmicos

e vibrações para garantir a sua durabilidade a longo prazo. O condensador de ar de

alumínio não cruzado com montagem superior e o compressor de A/C com caudal

variável foram concebidos para uma capacidade de refrigeração e poupança de energia

máximas. A alheta do cilindro de direcção e a ligação do balde com novo desenho são

de aço fundido para maior resistência e fiabilidade.

As carregadoras Série 9 foram concebidas para o operador poder personalizar a potência da

máquina, o tempo das mudanças da transmissão automática e o corte da transmissão com base na

aplicação e nas preferências do operador. Interruptores rotativos práticos permitem um ajuste fácil

do modo de potência, do modo automático e do modo de corte da embraiagem. A carregadora

Série 9 pode ainda ser equipada com um sistema de controlo de condução opcional. O sistema de

controlo de condução inclui um acumulador que amortece os cilindros da lança para aumentar o

conforto do operador e reduzir a perda de material. A versatilidade dos modos de funcionamento da

Série 9 contribuem para uma maior produtividade, maior conforto do operador e menor consumo

de combustível.

Maior durabilidade e fiabilidade

Vários modos de funcionamento

Motor Cummins QSL

O motor CUMMINS QSL combina os controlos electrónicos

de poder total com um desempenho fiável. A combinação de

um sistema de common rail de alta pressão e uma tecnologia

avançada de combustão no cilindro resulta em mais potência e

menos consumo de combustível. Para controlar estes produtos

de grande potência, o motor QSL utiliza controlos electrónicos

avançados para cumprir as normas de emissões actuais,

incluindo a EPA Tier3 e a UE Fase IIIA.

Transmissão totalmente

automática

Foi implementada uma transmissão totalmente automática

para a máxima durabilidade, a mínima perda de potência,

grande velocidade de translação e baixo ruído. O controlo da

embraiagem e a comutação suave melhorados contribuem

para uma condução mais suave. As falhas da transmissão são

registadas e estão acessíveis através do ecrã.

3 modos de potência

do motor

Modo de potência: trabalhos

de alta resistência

Modo normal: trabalhos normais

Modo economia: trabalhos leves

4 modos de transmissão

Modo manual

Modo auto leve: trabalhos leves e

transporte de longa distância

Modo auto normal: carregamentos e

retracção normais de material leve

Modo auto pesado: carregamentos e retracção

de alta resistência de material pesado

3 modos de corte da embraiagem

Modo baixo: distâncias curtas e

carregamentos rápidos

Modo médio: carregamentos normais

Modo alto: carregamentos em taludes

Rentável

Um proprietário que sabe que a sua máquina poupa dinheiro fica satisfeito com

a sua escolha. As carregadoras Série 9 contribuem para a sua actividade como

uma solução de movimentação de terras que poupa tempo, combustível, peças de

reposição e dinheiro. O Sistema de gestão remota permite aos proprietários das

máquinas localizar, monitorizar e gerir remotamente.

Hi-mate

(Sistema de gestão remota)

Hi-mate, o novo sistema de gestão remota desenvolvido

pela Hyundai, aliando a tecnologia de satélite GPS,

proporciona aos nossos clientes o nível mais elevado de

assistência e suporte do produto. O Hi-mate permite que

os proprietários da máquina acompanhem o desempenho

das máquinas para verificarem onde estão e para aceder a

informações de diagnóstico remotamente através de uma

ligação à Internet.

Ventoinha de refrigeração

hidráulica

A ventoinha de refrigeração hidráulica montada

remotamente regula a respectiva velocidade consoante as

temperaturas reais do líquido de refrigeração do motor, da

admissão do ar e dos óleos hidráulico e da transmissão.

Esta nova concepção da ventoinha reduz o consumo

do combustível e o ruído produzido pela máquina. A

função de inversão automática ou manual remove detrito

dos radiadores.

Acesso fácil

A ventoinha de refrigeração e o respectivo motor estão integrados

na porta traseira para facilitar o acesso e os procedimentos de

manutenção regular. A localização prática dos manómetros do

líquido de refrigeração e do óleo da transmissão torna as verificações

dos níveis dos fluidos rápidas e eficientes. O acesso ao nível do solo

a filtros de combustível e de óleo, acessórios de lubrificação, fusíveis

eléctricos, componentes electrónicos, juntamente com grandes

compartimentos abertos tornam a assistência da carregadora Série

9 um prazer para os mecânicos.

Pára-choques e guarda-lamas

(opcional)

As carregadoras Série 9 estão equipadas com pára-choques traseiros

completos e guarda-lamas dianteiros e traseiros (opcional) para

reduzir os salpicos para a cabina e para o chassis da máquina.

Maior durabilidade dos componentes

As máquinas Série 9 foram concebidas para intervalos de lubrificação maiores e maior vida útil

dos componentes. Os filtros hidráulicos duram até 1000 horas e o “óleo hidráulico de longa

duração” certificado pela Hyundai só tem de ser mudado a cada 5000 horas. Além disso,

um novo rolamento de rolos da articulação central, agora duplamente cónico, requer menos

manutenção. Componentes de longa duração e maior resistência ao desgaste poupam tempo

e dinheiros aos proprietários das máquinas.

Filtro do óleo

K J I H G D A C F E L B M N K J I H G D A C F E L B M N

MOTOR

Fabricante/modelo

CUMMINS QSL

Diâmetro x curso

114 mm (4.5”) x 145 mm (5.7”)

Tipo

Motor diesel turbocomprimido a 4 tempos,

controlado electronicamente e com injecção

directa refrigerada com ar de alimentação

Cilindrada

8,9 ℓ (543 pol cúbicas)

Relação de compressão

17,8 : 1

Potência bruta

280 CV (209 kW) / 2000 rpm

Filtro de ar

Elementos secos e duplos

Potência útil

277 CV (207 kW) / 2000 rpm

Alternador

24 V; 70 Amp

Binário máximo

148 kg.m (1,070 lb.ft) / 1400 rpm

Bateria

2 x 12 V, 160 Ah.

N.º de cilindros

6

Motor de arranque

24 V; 7,5 kW

 Não é necessário reduzir a potência para um funcionamento contínuo até 3048 m (10000 pés). Este motor cumpre a regulamentação de emissões EPA (Tier III) / UE (fase lll-A).

TRANSMISSÃO

Tipo de conversor de

binário

3 elementos, estágio simples e fase única

Velocidade de translação

km/h (mph)

Para a frente

1ª

6,9 (4.3)

 Transmissão totalmente automática paralela com comutação suave a nível de amplitude e de direcção.

Conversor de binário com correspondência adequada para motor e transmissão para uma excelente capacidade de trabalho.

2ª

12,3 (7.6)

3ª

26,9 (16.7)

4ª

41,0 (25.5)

Marcha-atrás

1ª

6,9 (4.3)

2ª

12,3 (7.6)

3ª

26,9 (16.7)

EIXOS

Sistema de transmissão

Sistema de quatro rodas motrizes

Redução do cubo

Redução planetária na extremidade da roda

Fixação

Eixo dianteiro rígido e eixo traseiro oscilante

Diferencial

Deslizamento limitado na dianteira e traseira

Oscilação do eixo traseiro

+/- 13° (total 26°)

Relação de redução

23,334

SISTEMA HIDRÁULICO

Tipo

Sistema hidráulico sensível à carga

Controlos do

balde

Tipo

Circuitos de elevação e de inclinação operado

pelo piloto, controlo de joystick de alavanca

única padrão

Bomba

Tipo pistão axial variável, máx. 342 ℓ/min

(90,3 galões/min) a rpm regulada

Circuito de

elevação

A válvula possui quatro funções: elevar, sustentar,

baixar e flutuar.

Está instalado um ajuste para desengate

automático da posição horizontal para

elevação total

Válvula de controlo

2 conjuntos rotativos (balde, lança)

3 conjuntos rotativos (balde, lança, secundário)

Joystick accionado pelo piloto

Pressão do sistema

280 kgf/cm

_{(3,982 psi)}

_{Circuito de}

inclinação

A válvula possui três funções: inclinar para trás,

sustentar e descarregar

Foi instalado um ajuste para posicionar

automaticamente o balde no ângulo de

carregamento preferido

Cilindros

Tipo: dupla acção

N.º de cilindros-diâmetro x curso;

Elevação 2-160 mm (6,2”) x 765 mm (30,1”)

Inclinação 1-180 mm (7,0”) x 570 mm (22,4”)

Ciclo de trabalho

Elevação (com carga) : 5,4 seg.

Descarregar : 1,3 seg.

Baixar (vazio) : 2,8 seg.

Total : 9,5 seg.

Dados Técnicos

K J I H G D A C F E L B M N K J I H G D A C F E L B M N

TRAVÕES

SISTEMA DE DIRECÇÃO

Travões de serviço

Accionamento hidráulico, travões de disco

húmidos em todas as rodas

Independentes eixo por eixo

Auto-ajustáveis e integrados no cubo da roda

Tipo

Direcção articulada hidrostática

sensível à carga

Bomba

Bomba de pistão, máx. 220 ℓ/min

(58,1 galões/min) a rpm regulada

Travão de mão

Accionamento de mola, libertação hidráulica,

integrado no eixo dianteiro

_{Definição da válvula limitadora}

de pressão

210 kg/cm

(2990 psi)

Travão de emergência

Quando a pressão do óleo dos travões desce, o

sinalizador avisa o operador e o travão de mão é

accionado automaticamente.

Cilindro

Tipo

Dupla acção

Diâmetro x curso

95 mm (3,7”) x 480 mm (18, 9”)

Ângulo de viragem

40° (todas as direcções)

Inclui - Articulação do chassis a partir do ponto central - Coluna de direcção basculante e telescópica

CAPACIDADES DE REABASTECIMENTO DE ASSISTÊNCIA

Depósito de combustível

457 litros (120,7 galões EUA)

Eixo dianteiro

51 litros (13,5 galões EUA)

Sistema de refrigeração

56 litros (14,8 galões EUA)

Eixo traseiro

43 litros (11,4 galões EUA)

Cárter

23 litros (6,1 galões EUA)

Reservatório do óleo hidráulico

200 litros (52,8 galões EUA)

Transmissão

43 litros (11,4 galões EUA)

Sistema hidráulico

292 litros (77,1 galões EUA)

VISTA GERAL

PNEUS

Descrição

Peso de operação kg (libras) 23100 (50,930) 23850 (52,580) Capacidade do baldeCheio m

3 _{(jarda cúbica) 4,2 (5.5) 4,2 (5.5)}

Cavar m3 _{(jarda cúbica) 3,6 (4.7) 3,6 (4.7)}

Força de recolha do balde kg (libras) 21740 (47,930) 21390 (47,160) Carga de

basculamento

A direito kg (libras) 17620 (38,850) 15870 (34,990) Volta completa kg (libras) 15290 (33,710) 13440 (29,630)

Tipo

Pneus sem câmara de ar para carregadoras

Padrão

26,5-25 , 20 PR, L3

Opções

26.5 R25 XHA

26.5-25, 28 PR, L3

26.5-25, 32 PR, L3

23.5-25, 20 PR, L3

26.5-25, 20 PR, L5

DIMENSÕES

Descrição

Descrição

Tipo de balde Lâmina de corte aparafusada multiusos G. Saliência dianteira mm (pés-pol.) 2990 (9’ 10”) 3400 (11’ 2”) A. Folga de descarga à altura máx.

e a ângulo de descarga de 45° mm (pés-pol.) 3090 (10’ 2”) 3540 (11’ 7”)

H. Distância entre eixos mm (pés-pol.) 3500 (11’ 6”) 3500 (11’ 6”) I. Distância ao solo mm (pés-pol.) 480 (1’ 7”) 480 (1’ 7”) B. Alcance elevação total mm (pés-pol.) 1295 (9’ 9”) 1295 (9’ 9”) J. Altura até ao escape mm (pés-pol.) 3150 (10’ 4”) 3150 (10’ 4”)

a 7 pés mm (pés-pol.) 1920 (6’ 4”) 2275 (7’ 6”) K. Altura até à cabina mm (pés-pol.) 3560 (11’ 8”) 3560 (11’ 8”) C. Profundidade de escavação mm (pés-pol.) 100 (3.9”) 130 (5.1”) _{L. Ângulo de}

recolha

no chão graus 44 44

D. Comprimento total

no chão mm (pés-pol.) 8700 (28’ 7”) 9175 (30’ 1”) em transporte graus 49 50

em transporte mm (pés-pol.) 8590 (28’ 2”) 9075 (29’ 9”) M. Ângulo de descarga graus 48 48 E. Altura total (em elevação total) mm (pés-pol.) 5890 (19’ 4”) 6340 (20’ 10”) Círculo de espaço livre mm (pés-pol.) 13990 (45’ 11”) 14360 (47’ 1”) F. Altura máx. de articulação do balde mm (pés-pol.) 4310 (14’ 2”) 4760 (15’ 7”)

N. Largura total com balde mm (pés-pol.) 3100 (10’ 2”) 3100 (10’ 2”) sem balde mm (pés-pol.) 2975 (9’ 9”) 2975 (9’ 9”)

5.2 (6.8) 4.9 (6.4) 4.6 (6.0) 4.3 (5.6) 4.0 (5.2) 3.7 (4.8) 3.4 (4.4) 1400 2000 2500 3000 3500 4000 1600 1800 2000 22002400 HL770-9 HL770XTD-9 kg/m lb/yd

We build a better future

23.5-25 20PR L3

26.5-25 28PR L3

26.5-25 32PR L3

26.5 R25 XHA*

-472 (-1041)

-4 (-9)

+164 (+362)

+108 (+238)

-350 (-770)

-3 (-7)

+120 (+265)

+80 (+175)

-310 (-680)

-2 (-4)

+110 (+240)

+70 (+155)

- obstrução do filtro de ar - erro da transmissão - tensão do alternador - pressão do óleo dos travões - pressão do óleo do motor - travão de mão - nível de combustível - temperatura do óleo hidráulico - temperatura do líquido de

refrigeração

- pressão do óleo do travão de serviço Alarme de marcha-atrás Baterias, 1000 CCA, 12 V, (2) Manómetros - temperatura do líquido de refrigeração do motor - nível de combustível - temperatura do óleo hidráulico - velocímetro

- temperatura do óleo da transmissão - voltímetro

Buzina, eléctrica Sinalizadores

- corte de embraiagem - máximos

- luz de mudança de direcção - luzes de trabalho Ecrã LCD

- relógio e código de falha - horas de funcionamento - rotações do motor

- indicador da caixa de velocidades - tempo e distância da tarefa

- temperatura (líquido de refrigeração, óleo hidráulico, óleo de transmissão) Sistema de iluminação

- 2 luzes LED do tecto - 2 luzes traseiras

- 4 luzes de mudança de direcção - luzes de travão (contrapeso) - 2 faróis no chassis dianteiro - 2 luzes de trabalho no tejadilho da

cabina (dianteira)

- 2 luzes de trabalho no tejadilho da cabina (traseira) Interruptores - corte de embraiagem - emergência - Chave de ignição, interruptor ligar/parar - luzes principais

(luzes de trabalho e faróis) - travão de mão - limpa pára-brisas e

lava pára-brisas traseiro - Interruptor principal da bateria - corte do sistema piloto Motor de arranque, eléctrico Sistema de arranque e carga (24 volts)

Cabina

Cabina, ROPS (IS03471) / FOPS (IS03449) (com isolamento sonoro e pressurizada) com :

- isqueiro e,Controlo automático da temperatura

- ar condicionado e aquecimento - desembaciador

- limpa pára-brisas intermitente e lava pára-brisas, dianteiros e traseiros Compartimento de arrumação pessoal:

- caixa da consola - porta-copos

Espelhos retrovisores (2 interiores) Espelhos retrovisores (2 exteriores) Cintos de segurança retrácteis de 2 pol.

e banco com suspensão ajustável e apoios de braços

Coluna de direcção basculante/ telescópica

Volante com manípulo Pára-sol (vidro dianteiro) Vidro de segurança escurecido Cabina com duas portas Bolsa para revistas Pedais - um pedal de acelerador - um pedal de travão Tapete de borracha Apoio do pulso Rádio/leitor USB Motor Anticongelante Motor, Cummins QSL

- Diesel de baixas emissões, Tier III 3 modos de funcionamento

- potência/normal/economia Portas do motor, com trinco Bomba de escorva do combustível do

motor (eléctrico) Protecção da ventoinha Separador água/combustível

Aquecimento de combustível Escape, sob o capot com grande chaminé

de escape

Tampão de protecção contra chuva, admissão de ar do motor Radiador

Auxílio ao arranque (aquecimento da admissão do ar) Sensor de água no filtro do combustível

Conjunto motor/transmissão

Travões: serviço, disco húmido fechado Diferenciais dianteiro e traseiro:

deslizamento limitado Travão de mão Conversor de binário

Transmissão, controlada por computador, comutação suave electrónica, inclui as funções comutação automática e retrogradação com kick-down Radiador de óleo da transmissão

Sistema hidráulico

Desengate automático da lança Posicionamento automático do balde Torneiras de pressão de diagnóstico Radiador de óleo hidráulico Sistema hidráulico,

- 2 conjuntos rotativos, alavanca única, controlo de piloto para accionamento de lança e balde

Direcção, sensível à carga Ventoinha de refrigeração remota,

hidráulica, sensível à temperatura

Outros

Barra de bloqueio da articulação Manómetro visual do nível do líquido de

refrigeração Contrapeso

Trincos da porta e da cabina, uma chave para tudo

Portas, acesso de assistência (bloqueio) Barra de tracção com pino

Manómetro com vareta do nível do óleo do motor

Com localização económica e antiderrapantes, do lado esquerdo e direito - corrimões - escadas - plataformas - degraus Pára-choques dianteiros Protecção, haste do cilindro do balde Manómetro visual do nível do óleo

hidráulico

Suporte da placa de matrícula Ganchos para elevar e prender Ligação da carregadora, desenho de

barra em Z vedada

Batentes da direcção amortecedores Pneus (26,5-25, 20PR.L3) Nível indicador do óleo de transmissão Tampas de fecho para protecção contra

vandalismo

Conversor de CC de 24 volts para 12 volts 3 conjuntos rotativos

Controlo de climatização : - apenas ar condicionado - apenas aquecimento Luz do farol

Auxiliar, 2 luzes de trabalho na parte dianteira do tejadilho (luzes de trabalho Xenon) Auxiliar, 2 luzes de trabalho na parte

traseira do tejadilho

Lâmina de corte, tipo aparafusada Pára-choques traseiros (guarda-lamas) Extintor

Disposição de elevação alta com contrapeso adicional, 490 kg (1080 lb) Controlo hidráulico, 2 alavancas Controlo hidráulico, 3 alavancas 3.º conjunto rotativo para função auxiliar Joystick com interruptor

de translação (FNR) Guarda-lamas

Equipamento do operador Garfos para paletes Sistema de controlo de condução Ventoinha de refrigeração reversível Espelhos retrovisores aquecidos

(2 exteriores) Banco

- Cinto de segurança estático de 2 pol. e suspensão mecânica ajustável (vinil) - Cinto de segurança estático de 3 pol.

e suspensão mecânica ajustável

- Cinto de segurança retráctil de 2 pol. e suspensão pneumática ajustável (aquecida) Pneus - 23,5-25,20PR, L3 - 26,5-25,28PR, L3 - 26,5-25,32PR, L3 - 26,5-25,20PR, L5 - 26,5R25XHA* Kit de ferramentas

Dente, 1 unidade, tipo aparafusado

Dente, 2 unidades, tipo aparafusado Calço da roda

Pré-filtro de ar do motor Hl-Mate (Sistema de gestão remota) Câmara retrovisora

Pedal de travão duplo Pára-sol de rolo (vidro traseiro) Placa de matrícula e luz

O equipamento de série e opcional pode variar. Contacte o seu concessionário Hyundai para mais informações. A máquina pode variar consoante as normas internacionais. Todas as medidas do sistema imperial foram arredondadas.

CONTACTO

GUIA DE SELECÇÃO DO BALDE

EQUIPAMENTO DE SÉRIE

EQUIPAMENTO OPCIONAL

DADOS TÉCNICOS ADICIONAIS

Descrição Alteração no peso de _{operação kg (lb)} basculamento estática-a direitoAlteração na carga de kg (lb) Alteração na carga de basculamento estática-a 40º kg (lb) Capacidade do balde, m 3 (jarda cúbica) Densidade do material
