Corrente Nominal (In)
A 9, 12, 18, 25, 32, 40, 50, 65, 80, 95Tensão Nominal de Utilização (Eu) Vca 690
Frequência Nominal Hz 50/60
Tensão da Bobina V 24, 110, 220, 380 Vac ou 24 Vcc (z)
Categoria de Utilização AC-1, AC-3 e AC-4
Categoria de Montagem III
Grau de Poluição 3
Altitude m ≤ 2000
Montagem Em Trilho EN / DIN 60715 (35 mm)
Norma IEC/EN 60947-4-1
Temperatura Ambiente °C - 5 ...+ 40
MODELO
TRC1-09
TRC1-12
TRC1-18
TRC1-25
TRC1-32
Corrente Nominal em AC-1 [A] 20 20 32 40 50
Corrente nominal de trabalho [A] 380-400 V AC-3 9 12 18 25 32 AC-4 3,5 5 7,7 8,5 12 660-690 V AC-3 6,6 8,9 12 18 21 AC-4 1,5 2 3,8 4,4 7,5 Potência máxima do motor aplicado 220-230 V kW / CV 2,2 / 3 3 / 4 4 / 5,5 5,5 / 7,5 7,5 / 10 380-400 V 4 / 5,5 5,5 / 7,5 7,5 / 10 11 / 15 15 / 20 660-690 V 5,5 / 7,5 7,5 / 10 10 / 15 15 / 20 18,5 / 25 Frequência de operação (acionamentos/hora) Elétrica AC-3 1200 600 AC-4 300 Mecânica 3600 Vida útil [x10³ acionamentos] Elétrica AC-3 1000 800 AC-4 200 Mecânica 10000 8000 Bobina Vca Potência da bobina Fechamento [VA] 70 110 Fechada [VA] 9 9,5 14 Consumo [W] 1,8...2,7 3...4
Tensão operação 85%...110% Tensão nominal
Tensão desoperação (Drop-out) 20%...75% Tensão nominal
Tensão da bobina 24, 110, 220, 380 V(50/60Hz)
Bobina Vcc
Potência da bobina [W] 9 11
Tensão operação (Pick-up) 85%...110% Tensão nominal

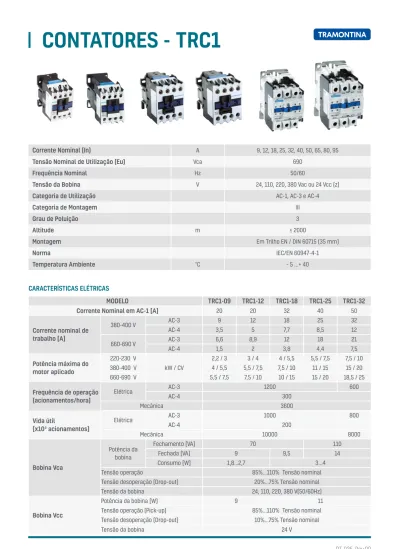

CONTATORES - TRC1
Exemplo:
Capacidade de partida de um motor trifásico P=5,5 kW Eu=380 V, In=11 A Ip=66 A A vida útil do contator TRC1-18 será de 2 milhões de partidasMODELO
TRC1-40
TRC1-50
TRC1-65
TRC1-80
TRC1-95
Corrente Nominal em AC-1 [A] 60 80 80 95 95
Corrente nominal de trabalho [A] 380-400 V AC-3 40 50 65 80 95 AC-4 18,5 24 28 37 44 660-690 V AC-3 34 39 42 49 49 AC-4 9 12 14 17,5 21,3 Potência máxima do motor aplicado 220-230 V kW / CV 11 / 15 15 / 20 18,5 / 25 22 / 30 25 / 30 380-400 V 18,5 / 25 22 / 30 30 / 40 37 / 50 45 / 60 660-690 V 30 / 40 37 / 50 37 / 50 45 / 60 45 / 60 Frequência de operação (acionamentos/hora) Elétrica AC-3 600 AC-4 300 Mecânica 3600 Vida útil [x10³ acionamentos] Elétrica AC-3 800 600 AC-4 150 100 Mecânica 8000 6000 Bobina Vca Potência da bobina Fechamento [VA] 200 Fechada [VA] 57 Consumo [W] 6...10
Tensão operação 85%...110% Tensão nominal
Tensão desoperação (Drop-out) 20%...75% Tensão nominal
Tensão da bobina 24, 110, 220, 380 V(50/60Hz)
curvas de vida elétrica (AC-3)
númer
o de oper
ações (milhões)
corrente (A)
potência nominal de motores trifásicos (AC-3)
curvas de vida elétrica (AC-4) númer o de oper ações (milhões) corrente de partida (A) 5 10 20 30 40 60 80 100 150 1 0.4 0.8 2 0.15 0.1 0.06 0.04 0.02 0.01 200 300 400 500 600
Modelo
SEÇÃO DO CABO
Parafuso
Torque
[Nm]
Número de
Cabos
Cabo Flexível com
Terminal (mm
2)
Cabo Flexível sem
Terminal (mm
2)
Fio Rígido (mm
2)
TRC1-09 1 1~2,5 1~4 1/4 M3.5 0.8 2 1~2,5 1~2.5 1/4 M3.5 0.8 TRC1-12 1 1~2,5 1~4 1/4 M3.5 0.8 2 1~2,5 1.2~5 1/4 M3.5 0.8 TRC1-18 1 1~5/4 1.5~6 1.5/6 M3.5 0.8 2 1~5/4 1.5~4 1.5/6 M3.5 0.8 TRC1-25 1 1~5/4 1.5~10 1.5/6 M4 1.2 2 1~5/4 1.5~6 1.5/6 M4 1.2 TRC1-32 1 2~5/6 2.5~10 2.5/10 M4 1.2 2 2~5/6 2.5~6 2.5/10 M4 1.2 TRC1-40 1 6~25 6~25 6/25 M8 4 2 4~10 4~10 4/10 M8 4 TRC1-50 1 6~25 6~25 6/25 M8 4 2 4~10 4~10 4/10 M8 4 TRC1-65 1 6~25 6~25 6/25 M8 4 2 4~10 4~10 4/10 M8 4 TRC1-80 1 10~35 10~35 10/35 M10 6 2 6~16 6~16 6/16 M10 6 TRC1-95 1 10~35 10~35 10/35 M10 6 2 6~16 6~16 6/16 M10 6
ACESSÓRIOS
BLOCO DE CONTATOS AUXILIARES TRF4
BLOCO DE CONTATOS TEMPORIZADOS TRF5
Corrente Nominal Contator 9 - 18 25 - 32 40 - 95
Vca Potência da Bobina Fechamento [VA] 70 110 200 Fechada [VA] 9...9,5 14 57 Consumo [W] 1,8...4 3...4 6...10
Tensão Operacional (Pick-up) 85%...110% Tensão nominal
Tensão Desoperacional (Drop-out) 20%...75% Tensão nominal
Tensão da Bobina 24, 110, 220, 380 V(50/60Hz)
Vcc
Potência da bobina [W] 9 11
-Tensão Operacional (Pick-up) 85%...110% Tensão nominal
Tensão Desoperacional (Drop-out) 10%...75% Tensão nominal
Tensão da Bobina 24 Vcc -Imagem Tensão de Isolamento Capacidade dos Contatos Modelo Número de Contatos NA NF 600 V AC-15 360 VA TRF4-20 2 0 TRF4-11 1 1 TRF4-02 0 2 600 V DC-13 33 W TRF4-40 4 0 TRF4-31 3 1 TRF4-22 2 2 TRF4-13 1 3 TRF4-04 0 4
Imagem IsolamentoTensão de dos ContatosCapacidade Modelo Tipo Faixa de Ajuste Contatos Auxiliares 600 V AC-15 / 360 VA TRF5-D2 OFF Delay 0,1 s - 30 s 1 NA + 1 NF TRF5-T2 ON Delay 0,1 s - 30 s 1 NA + 1 NF TRF4 -
número de contatos normalmente fechados (NF) número de contatos normalmente abertos (NA)
TRF5 - 2: faixa de tempo de 0,1s - 30s 4: faixa de tempo de 10s - 180s D: OFF delay T: ON delay
BOBINAS DE ACIONAMENTO
Click to BUY NOW! PDF-XChange Editor w
w w.t
racker-software
.com Click to BUY NOW!
PDF-XChange Editor w
w w.t
racker-software .com
5° 5°
5° 5°
5° 5° Click to BUY NOW!
PDF-XChange Editor w
w w.t
racker-software
.com Click to BUY NOW!
PDF-XChange Editor w
w w.t
racker-software .com Click to BUY NOW!
PDF-XChange Editor w
w w.t
racker-software
.com Click to BUY NOW!
PDF-XChange Editor w
w w.t
racker-software .com
5° 5°
5° 5°
5° 5° Click to BUY NOW!
PDF-XChange Editor w
w w.t
racker-software
.com Click to BUY NOW!
PDF-XChange Editor w
w w.t
racker-software .com
Click to BUY NOW! PDF-XChange Editor w
w w.t
racker-software
.com Click to BUY NOW!
PDF-XChange Editor w
w w.t
racker-software .com
5° 5°
5° 5°
5° 5° Click to BUY NOW!
PDF-XChange Editor w
w w.t
racker-software
.com Click to BUY NOW!
PDF-XChange Editor w
w w.t
racker-software .com
TRC1 09-32
TRC1 40-95
TRC1 09Z-32Z
MODELO A MAX B MAX C MAX D MAX E MAX A B Ø L P S
TRC1-09(Z)~12(Z) 47 76 82(116) 120.5 (154.5) 140.5 (174.5) 34/35 50/60 4.5 60(95) 10.5 8.6 TRC1-18(Z) 47 76 87(122) 125.5 (160.5) 145.5 (180.5) 34/35 50/60 4.5 61(96) 11.3 10.4 TRC1-25(Z) 57 86 95(131) 133.5 (169.5) 153.5 (189.5) 40 48 4.5 70(107) 13.2 11.7 TRC1-32(Z) 57 86 100(138) 138.5 (176.5) 158.5(196.5) 40 48 4.5 71.6(120) 14.5 13 TRC1-40~65 77 129 116 154.5 174.5 40 105 6.5 78 20 8.6 TRC1-80~95 87 129 127 165.5 185.5 40 105 6.5 83 23.5 12 D (TRF4)/E (TRF5) D (TRF4)/E (TRF5) D (TRF4)/E (TRF5) D (TRF4)/E (TRF5) D (TRF4)/E (TRF5) D (TRF4)/E (TRF5)
DIMENSÕES
INTERTRAVAMENTO MECÂNICO
TRC1-09~32 TRC1-40~95 MODELO A B C G H Ø TRC1-09~12 86 109 82 95 - 4.5 TRC1-18 86 109 87 95 - 4.5 TRC1-25 93 131 95 111 - 4.5 TRC1-32 93 131 100 111 - 4.5 TRC1-40~65 129 165 116 50 90 6.5 TRC1-80~95 129 187 127 57 96 6.5 contator 09 A - 32 A 40 A - 65 A 80 A - 95 A largura [mm] 15 16 17COMPATIBILIDADE DIMENSIONAL
COM RELÉS DE SOBRECARGA TRR2
MODELO DE CONTATOR MODELO DO RELÉ DE SOBRECARGA
TRC1-09 TRC1-12 TRC1-18 TRC1-25 TRC1-32 TRC1-32 TRC1-40 TRC1-50 TRC1-65 TRC1-80 TRC1-95 TRR2-25 TRR2-36 TRR2-93
