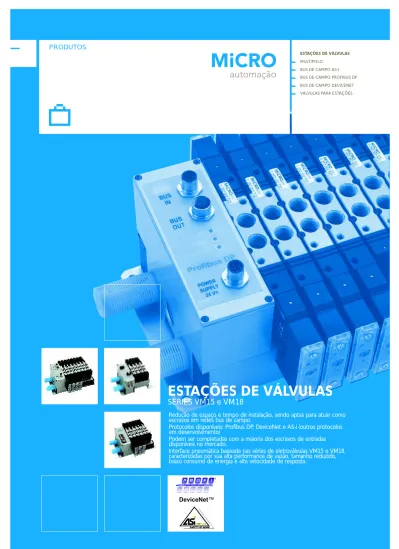

PRODUTOS
ESTAÇÕES DE VÁLVULAS
SÉRIES VM15 e VM18
Redução de espaço e tempo de instalação, sendo aptas para atuar como
escravos em redes bus de campo.
Protocolos disponíveis: Profibus DP, DeviceNet e AS-i (outros protocolos
em desenvolvimento)
Podem ser completadas com a maioria dos escravos de entradas
disponíveis no mercado.
Interface pneumática baseada nas séries de eletroválvulas VM15 e VM18,
caracterizadas por sua alta performance de vazão, tamanho reduzido,
baixo consumo de energia e alta velocidade de resposta.
MULTIPOLO BUS DE CAMPO AS-I BUS DE CAMPO PROFIBUS DP BUS DE CAMPO DEVICENET VÁLVULAS PARA ESTAÇÕES ESTAÇÕES DE VÁLVULAS
Configuração elétrica
conector SUB-D 25
-i P o n Cordocabo Posic. Solen. Função 1 Vermelho 1 V 14 c c V 4 2 2 Laranja 12 3 Verdeclaro 2 V 14 4 Amarelo 12 5 Violeta 3 V 14 6 Rosaclaro 12 7 Marromclaro 4 V 14 8 Branco 12 9 Cinza 5 V 14 0 1 Azulescuro 12 1 1 Marromescuro 6 V 14 2 1 Verdeescuro 12 3 1 Azulceleste 7 V 14 4 1 Preto+Amarelo 12 5 1 Marromescuro+Amarelo 8 V 14 6 1 Verdeamarelado 12 7 1 Verdeclaro+Amarelo 9 V 14 8 1 Preto 12 9 1 Rosaescuro 0 1 V 14 0 2 Marromclaro+Amarelo 12 1 2 Cinza+Preto V11 14 2 2 Azulclaro - - Libre 3 2 Cinza+Amarelo V12 14 24Vcc 4 2 Azul+Amarelo - - 0V 5 2 Brancoamarelado - - 0VSéries VM15 e VM18
Estação de válvulas
multipolo
Tipo ...
Conexão elétrica ...
Tensão válvulas ...
Indicadores ...
Grau de proteção ...
Válvulas ...
Conexão pneumática ...
Utilizações ...
Temperatura ambiente .
Estação de válvulas pneumáticas com
conexão elétrica multipolo
Conector tipo SUB-D de 25 pinos para cabo multifilar Ø 10
mm com 25 condutores de 0,20 mm
224 Vcc
Cada solenóide possui LED indicador de
estado e circuito de proteção
IP65 segundo IEC 529
VM15-B
VM18-B
G 3/8”
G 1/2”
(silenciadores de escapes e plugs auxiliares incluídos)
G 1/8”
G 1/4”
-5...50 °C (23...122 °F)
a r a p s e s a B t s e ações O L O P I T L U M e i r é S 4posições 6posições 8posições 10posições 12posições e d i ó n e l o s s e l p m i S VM15 0.200.000.960 0.200.000.961 0.200.000.962 0.200.000.963 0.200.000.964 e d i ó n e l o s o l p u D VM15 0.200.000.965 0.200.000.966 0.200.000.967 0.200.000.968 -e d i ó n e l o s s e l p m i S VM18 0.200.001.140 0.200.001.141 0.200.001.142 0.200.001.143 0.200.001.144 e d i ó n e l o s o l p u D VM18 0.200.001.145 0.200.001.146 0.200.001.147 0.200.001.148 -s o i r ó s s e c A VM15 VM18 5 2 D -B U S a d a m o T 0.200.000.981 m 5 o b a c m o c a d a m o T 0.200.000.982 m 0 1 o b a c m o c a d a m o T 0.200.000.983 a l u v l á v a r a p a g e c a c a l P 0.200.000.941 0.200.001.133 ) a c i r t é l e ( a g e c a c a l P 0.200.000.954 0.200.000.954 o ã s s e r p e d r o d a r a p e S 0.200.000.955 0.200.001.135 ) A ( o n a l p o ã ç a x i f e t r o p u S 0.200.000.956 0.200.001.136 N I D o h l i r t e t r o p u S 0.200.000.957 0.200.001.1372
2.10.1.2
(*) Montam-se somente 2 válvulas, incluem placas para anular posições excedentes.Tipo ...
Conexão com bus ...
Conexões de entradas .
Estado de bus ...
Alimentação elétrica ...
Corrente de repouso ....
Início comutação entradas ...
Indicadores ...
Grau de proteção ...
Válvulas ...
Alimentação pneumát. .
Utilizações ...
Temperaturas ...
Estação de válvulas pneumáticas para bus
de campo com protocolo AS-i
Cabo plano AS-i amarelo (opção cabo plano AS-i preto
para alimentação externa) - Rolos de 100 m
Conector M8 de 3 pinos (sensores PNP)
LED vermelho indicando comunicação
Fonte AS-i via cabo plano AS-i amarelo
≤
20 mA (com entrada = 0, saída = 0)
≤
1,5 mA (nível baixo) -
≥
5 mA (nível alto)
Cada solenóide possui LED indicador de
estado e circuito de proteção
IP65 segundo IEC 529
VM15-B
VM18-B
G 3/8”
G 1/2”
(silenciadores de escapes e plugs auxiliares incluídos)
G 1/8”
G 1/4”
-5...50 °C (23...122 °F)
Séries VM15 e VM18
Estação de válvulas bus
de campo AS-i
s o i r ó s s e c A VM15 VM18 ) m 0 0 1 ( o l e r a m a i S A o b a C 0.488.750.347 o t e r p i S A o b a C (100m) 0.488.750.348 s a d a r t n e a r a p 8 M a d a m o T 0.200.001.122(PhoenixContact1501252) a l u v l á v a r a p a g e c a c a l P 0.200.000.941 0.200.001.133 ) a c i r t é l e ( a g e c a c a l P 0.200.000.954 0.200.000.954 o ã s s e r p e d r o d a r a p e S 0.200.000.955 0.200.001.135 ) A ( o n a l p o ã ç a x i f e t r o p u S 0.200.000.956 0.200.001.136 N I D o h l i r t a r a p e t r o p u S 0.200.000.957 0.200.001.137 a r a p s e s a B I S A s e õ ç a t s e e s a d a r t n E s a d í a S 5 1 M V o ã ç a t n e m il a m e S a n r e t x e 5 1 M V o ã ç a t n e m il a m o C a n r e t x e 8 1 M V o ã ç a t n e m il a m e S a n r e t x e 8 1 M V o ã ç a t n e m il a m o C a n r e t x e e d i ó n e l o s s e l p m i S 4I/4O 0.200.000.979 0.200.001.101 0.200.001.159 0.200.001.180 ) * ( e d i ó n e l o s o l p u D 4I/4O 0.200.000.980 0.200.001.102 0.200.001.160 0.200.001.181 e d i ó n e l o s s e l p m i S 8I/4O 0.200.000.995 0.200.001.104 0.200.001.173 0.200.001.182 e d i ó n e l o s s e l p m i S 8I/8O 0.200.000.996 0.200.001.105 0.200.001.174 0.200.001.184 e d i ó n e l o s o l p u D 8I/8O 0.200.000.997 0.200.001.106 0.200.001.175 0.200.001.185 e d i ó n e l o s s e l p m i S 16I/8O 0.200.000.998 0.200.001.107 0.200.001.176 0.200.001.186Conector ASi de comunicação com a rede para cabo amerelo plano.
Conector ASi para cabo preto plano, «só nas versões com alimentação externa».
ASi: LED vermelho indica o estado da comunicação.
LED indica o estado da alimentação elétrica, «só nas versões com alimentação externa». ADDRESS: neste espaço escrevemos o número, endereço, do escravo correspondente na rede.
Entradas:
Terminal fêmea M8, 3 polos
(para conector macho Phoenix Contact Ref. 1501252) Borne 1 (BN): + (cabo marron)
Borne 3 (BU): - (cabo azul) Borne 4 (BK): sinal (cabo preto)
Séries VM15 e VM18
Estação de válvulas bus
de campo PROFIBUS DP
s o i r ó s s e c A VM15 VM18 ) m ( P D s u b i f o r P o b a C 0.200.001.162(Siemens6XV1830-0EH10) a e m e f 2 1 M N I S U B a d a m o T 0.200.001.178(PhoenixContact1507777) o h c a m 2 1 M T U O S U B a d a m o T 0.200.001.179(PhoenixContact1507764) a e m f 2 1 M r e w o P a d a m o T 0.200.001.161(PhoenixContact1662298) a l u v l á v a r a p a g e c a c a l P 0.200.000.941 0.200.001.133 o ã s s e r p e d r o d a r a p e S 0.200.000.955 0.200.001.135 ) a c i r t é l e ( a g e c a c a l P 0.200.000.954 0.200.000.954 ) A ( o n a l p o ã ç a x i f e t r o p u S 0.200.000.956 0.200.001.136 N I D o h l i r t a r a p e t r o p u S 0.200.000.957 0.200.001.137 BUS INTerminal macho M12, 5 polos, codificado B (conector fêmea Phoenix Contact Ref. 1507777) Borne 2 (A-N): negativo para recepção de dados Borne 4 (B-P): positivo para recepção de dados Borne 5 (SHIELD): proteção
BUS OUT
Terminal fêmea M12, 5 polos, codificado B (conector macho Phoenix Contact Ref. 1507764) Borne 2 (A-N): negativo para transmissão de dados Borne 4 (B-P): positivo para transmissão de dados Borne 5 (SHIELD): proteção
Borne 1 (VP): potência para resistência de terminação Borne 3 (DGND): terra para resistência de terminação
POWER: alimentação 24 Vcc Terminal macho M12, 5 polos, codificado A (conector fêmea Phoenix Contact Ref. 1662298) Borne 1: +24 V
Borne 3: 0 V Borne 5: terra BUS STATE: LED vermelho
indica o estado de comunicação com a linha de bus.
POWER: LED verde indica o estado da alimentação elétrica.
OVERLOAD: LED vermelho indica mal funcionamento ou sobrecarga em alguma das saídas.
ADDR (address): neste espaço escrevemos o número, endereço, do escravo correspondente na rede.
(*) A quantidade de saída disponível na estação, é igual ao número de posições para válvulas simples solenóide e o dobro no caso de utilizar duplo solenóide.
a r a p s e s a B s e õ ç a t s e P D S U B I F O R P e d . t n a C e d s e õ ç i s o p ) * ( s a l u v l á v 5 1 M V e d i ó n e l o s s e l p m i S 5 1 M V e d i ó n e l o s o l p u D 8 1 M V e d i ó n e l o s s e l p m i S 8 1 M V e d i ó n e l o s o l p u D 4 0.200.001.301 0.200.001.305 0.200.001.190 0.200.001.194 8 0.200.001.302 0.200.001.306 0.200.001.191 0.200.001.195 2 1 0.200.001.303 0.200.001.307 0.200.001.192 0.200.001.196 6 1 0.200.001.304 0.200.001.308 0.200.001.193 0.200.001.197
Tipo ...
Conexão com bus ...
Quantidade de saídas ..
Veloc. de transmissão ..
Diagnóstico ...
Alimentação elétrica ...
Indicadores ...
Grau de proteção ...
Válvulas ...
Alimentação pneumát. .
Utilizações ...
Temperaturas ...
Estação de válvulas pneumáticas para bus
de campo com protocolo PROFIBUS DP
BUS IN: M12, 5 pinos, codificado B
BUS OUT: M12, 5 pinos, codificado B
Máx. 32 (com válvulas duplo solenóide)
Automática até 12 Mbaudios
LED´s de estado de bus, alimentação e
curtocircuito
Power 24Vcc: M12, 5 pinos, codificado A
Cada solenóide possui LED indicador de
estado e circuito de proteção
IP65 segundo IEC 529
VM15-B
VM18-B
G 3/8”
G 1/2”
(silenciadores de escapes e plugs auxiliares incluídos)
G 1/8”
G 1/4”
2
2.10.1.4
Séries VM15 e VM18
Estação de válvulas bus
de campo DEVICENET
s o i r ó s s e c A VM15 VM18 ) m ( t e N e c i v e D o b a C 0.200.001.112 a e m e f 2 1 M N I S U B a d a m o T 0.200.001.198(PhoenixContact1508365) o h c a m 2 1 M T U O S U B a d a m o T 0.200.001.199(PhoenixContact1508352) a e m e f 2 1 M r e w o P a d a m o T 0.200.001.161(PhoenixContact1662298) a l u v l á v a r a p a g e c a c a l P 0.200.000.941 0.200.001.133 o ã s s e r p e d r o d a r a p e S 0.200.000.955 0.200.001.135 ) a c i r t é l e ( a g e c a c a l P 0.200.000.954 0.200.000.954 ) A ( o n a l p o ã ç a x i f e t r o p u S 0.200.000.956 0.200.001.136 N I D o h l i r t a r a p e t r o p u S 0.200.000.957 0.200.001.137 BUS INTerminal macho M12, 5 polos, codificado A (conector fêmea Phoenix Contact Ref. 1508365) Borne 1 (DRAIN): Dreno/proteção Borne 2 (V+): potência do circuito + Borne 3 (V): potência do circuito -Borne 4 (CAN_H): sinal H Borne 5 (CAN_L): sinal L
BUS OUT
Terminal fêma M12, 5 polos, codificado A (conector macho Phoenix Contact Ref. 1508352) Borne 1 (DRAIN): Dreno/proteção
Borne 2 (V+): potência do circuito + Borne 3 (V): potência do circuito -Borne 4 (CAN_H): sinal H Borne 5 (CAN_L): sinal L
POWER: alimentação 24Vcc
Terminal macho M12, 5 polos, codificado A (conector fêmea Phoenix Contact Ref. 1662298) Borne 1: +24 V
Borne 3: 0 V Borne 5: terra (*) A quantidade de saída disponível na estação, é igual ao número de posições para válvulas
simples solenóide e o dobro no caso de utilizar duplo solenóide.
a r a p s e s a B s e õ ç a t s e T E N E C I V E D e d . t n a C i s o p çõesde ) * ( s a l u v l á v 5 1 M V e d i ó n e l o s s e l p m i S 5 1 M V e d i ó n e l o s o l p u D 8 1 M V e d i ó n e l o s s e l p m i S 8 1 M V e d i ó n e l o s o l p u D 4 0.200.001.317 0.200.001.321 0.200.001.309 0.200.001.313 8 0.200.001.318 0.200.001.322 0.200.001.310 0.200.001.314 2 1 0.200.001.319 0.200.001.323 0.200.001.311 0.200.001.315 6 1 0.200.001.320 0.200.001.324 0.200.001.312 0.200.001.316
Tipo ...
Conexão com bus ...
Quantidade de saídas ..
Veloc. de transmissão ..
Diagnóstico ...
Alimentação elétrica ...
Indicadores ...
Grau de proteção ...
Válvulas ...
Alimentação pneumát. .
Utilizações ...
Temperaturas ...
Estação de válvulas pneumáticas para bus
de campo com protocolo DEVICENET
BUS IN: M12, 5 pinos, codificado A
BUS OUT: M12, 5 pinos, codificado A
Máx. 32 (com válvulas duplo solenóide)
500 - 250 - 125 kBit/s
LED´s de estado de bus, alimentação e
curtocircuito
Power 24Vcc: M12, 5 pinos, codificado A
Cada solenóide possui LED indicador de
estado e circuito de proteção
IP65 segundo IEC 529
VM15-B
VM18-B
G 3/8”
G 1/2”
(silenciadores de escapes e plugs auxiliares incluídos)
G 1/8”
G 1/4”
-5...50 °C (23...122 °F)
BUS STATE: LED vermelho indica o estado de comunicação com a linha de bus.
POWER: LED verde indica o estado da alimentação elétrica.
OVERLOAD: LED vermelho indica mal funcionamento ou sobrecarga em alguma das saídas.
ADDR (address): neste espaço escrevemos o número, endereço, do escravo correspondente na rede.
Tipo ...
Funções ...
Séries ...
Conexões de trabalho ..
Conex. de pilotagem ....
Vazão nominal (*) ...
Temperatura ambiente .
Temperatura do fluído ..
Fluído ...
Pressão de trabalho ...
Freqüência ...
Materiais ...
Válvulas direcionais de atuação elétrica,
com atuador manual mono e biestável
5/2 - 5/3 - 2 válvulas 3/2 em um só corpo
VM15-B
VM18-B
G 1/8”
G 1/4”
M3x0,5
M5x0,8
850 l/min
1400 l/min
-5...50 °C (23...122 °F)
-10...60 °C (14...140 °F)
Ar comprimido filtrado (se recomenda
lubrificação) - Gases inertes
Ver para cada tipo de atuação
24 Hz (com reação pneumática e 6 bar)
Corpo de alumínio, distribuidor de aço
inoxidável, guarnições de NBR
Séries VM15 e VM18
Válvulas para estações
(*) em 5/2 e 3/2 2 / 3 s a l u v l á V ) o p r o c m u m e 2 / 3 x 2 ( Descrição o ã s s e r P o h l a b a r t e d VM15 VM18 2 / 3 s a l u v l á V 2 2,5...8bar 0.252.009.111/923 0.252.009.122/923 , s a d a h c e f l a m r o n o c i r t é l e o d n a m o c 2 / 3 s a l u v l á V 2 2,5...8bar 0.252.009.311/923 0.252.009.322/923 , s a t r e b a l a m r o n o c i r t é l e o d n a m o c 2 / 3 s a l u v l á V 2 2,5...8bar 0.252.009.511/923 0.252.009.522/923 , F N + A N o c i r t é l e o d n a m o c 2 / 5 s a l u v l á V Descrição Pressão o h l a b a r t e d VM15 VM18 , 2 / 5 a l u v l á v o r t e l E 2,5...8bar 0.252.002.311/923 0.252.002.322/923 a c i t á m u e n p o ã ç a e r , 2 / 5 a l u v l á v o r t e l E 2,5...8bar 0.252.002.511/923 0.252.002.522/923 a l o m r o p o ã ç a e r , 2 / 5 a l u v l á v o r t e l E 1...8bar 0.252.002.711/923 0.252.002.722/923 r o p l e v a t s e -i b s o c i r t é l e s o s l u p m i 3 / 5 s a l u v l á V Descrição Pressão o h l a b a r t e d VM15 VM18 3 / 5 a l u v l á v o r t e l E 2,5...8bar 0.252.002.911/923 0.252.002.922/923 o d a h c e f o r t n e c 3 / 5 a l u v l á v o r t e l E 2,5...8bar 0.252.003.111/923 0.252.003.122/923 o t r e b a o r t n e c 3 / 5 a l u v l á v o r t e l E 2,5...8bar 0.252.008.311/923 0.252.008.322/923 o ã s s e r p a o r t n e c
2
2.10.4.1
Codificação
Para solicitar uma estação de válvulas VM15 completa e
montada, utilizar o seguinte sistema de identificação para
especificar as opções disponíveis:
Estações multipolo
0.200.000.960 4 posições simples solenóide 0.200.000.961 6 posições simples solenóide 0.200.000.962 8 posições simples solenóide 0.200.000.963 10 posições simples solenóide 0.200.000.964 12 posições simples solenóide 0.200.000.965 4 posições duplo solenóide 0.200.000.966 6 posições duplo solenóide 0.200.000.967 8 posições duplo solenóide 0.200.000.968 10 posições duplo solenóide
Estações bus de campo AS-i
0.200.000.979 4I / 4O simples solenóide 0.200.000.980 4I / 4O duplo solenóide 0.200.000.995 8I / 4O simples solenóide 0.200.000.996 8I / 8O simples solenóide 0.200.000.997 8I / 8O duplo solenóide 0.200.000.998 16I / 8O simples solenóide
0.200.001.101 4I / 4O simples solenóide suprim. ext. 0.200.001.102 4I / 4O duplo solenóide suprim. ext. 0.200.001.104 8I / 4O simples solenóide suprim. ext. 0.200.001.105 8I / 8O simples solenóide suprim. ext. 0.200.001.106 8I / 8O duplo solenóide suprim. ext. 0.200.001.107 16I / 8O simples solenóide suprim. ext.
Estações bus de campo PROFIBUS DP
0.200.001.301 4 posiç. simples solenóide 0.200.001.302 8 posiç. simples solenóide 0.200.001.303 12 posiç. simples solenóide 0.200.001.304 16 posiç. simples solenóide 0.200.001.305 4 posiç. duplo solenóide 0.200.001.306 8 posiç. duplo solenóide 0.200.001.307 12 posiç. duplo solenóide 0.200.001.308 16 posiç. duplo solenóide
Estações bus de campo DEVICENET
0.200.001.317 4 posiç. simples solenóide 0.200.001.318 8 posiç. simples solenóide 0.200.001.319 12 posiç. simples solenóide 0.200.001.320 16 posiç. simples solenóide 0.200.001.321 4 posiç. duplo solenóide 0.200.001.322 8 posiç. duplo solenóide 0.200.001.323 12 posiç. duplo solenóide 0.200.001.324 16 posiç. duplo solenóide
Conexões pneumáticas (*)
R Reta tubo 8 mm (seção aumentada) S Reta tubo 8 mm (seção normal) T Reta tubo 6 mm U Reta tubo 4 mm V Cotovelo tubo 8 mm (**) W Cotovelo tubo 6 mm (**) X Cotovelo tubo 4 mm (**) Y Sem conexões Tipo de fixação
K Suporte plano de fixação L Suporte trilho DIN M Sem suporte
Tipo de válvula por posição (*)
A 5/2 reação pneumática B 5/2 reação a mola C 5/2 duplo solenoide D 5/3 centro fechado E 5/3 centro aberto F 5/3 centro a pressão G 2 x 3/2 normal fechadas H 2 x 3/2 normal abertas I 3/2 NF + 3/2 NA J posição anulada
Séries VM15 e VM18
Estações de válvulas
(*) Completar cada uma das posições (dependendo da estação selecionada) com o código da válvula seguido ao da conexão pneumática desejada.
(**) Não recomenda-se a utilização de conexão tipo cotovelo por dificultar, em tarefa de manuteção, a substituição de válvulas intermediárias do manifold.
Codificação
Para solicitar uma estação de válvulas VM18 completa e
montada, utilizar o seguinte sistema de identificação para
especificar as opções disponíveis:
Estações multipolo
0.200.001.140 4 posições simples solenóide 0.200.001.141 6 posições simples solenóide 0.200.001.142 8 posições simples solenóide 0.200.001.143 10 posições simples solenóide 0.200.001.144 12 posições simples solenóide 0.200.001.145 4 posições duplo solenóide 0.200.001.146 6 posições duplo solenóide 0.200.001.147 8 posições duplo solenóide 0.200.001.148 10 posições duplo solenóide
Estações bus de campo AS-i
0.200.001.159 4I / 4O simples solenóide 0.200.001.160 4I / 4O duplo solenóide 0.200.001.173 8I / 4O simples solenóide 0.200.001.174 8I / 8O simples solenóide 0.200.001.175 8I / 8O duplo solenóide 0.200.001.176 16I / 8O simples solenóide
0.200.001.180 4I / 4O simples solenóide suprim. ext. 0.200.001.181 4I / 4O duplo solenóide suprim. ext. 0.200.001.182 8I / 4O simples solenóide suprim. ext. 0.200.001.184 8I / 8O simples solenóide suprim. ext. 0.200.001.185 8I / 8O duplo solenóide suprim. ext. 0.200.001.186 16I / 8O simples solenóide suprim. ext.
Estações bus de campo PROFIBUS DP
0.200.001.190 4 posiç. simples solenóide 0.200.001.191 8 posiç. simples solenóide 0.200.001.192 12 posiç. simples solenóide 0.200.001.193 16 posiç. simples solenóide 0.200.001.194 4 posiç. duplo solenóide 0.200.001.195 8 posiç. duplo solenóide 0.200.001.196 12 posiç. duplo solenóide 0.200.001.197 16 posiç. duplo solenóide
Estações bus de campo DEVICENET
0.200.001.309 4 posiç. simples solenóide 0.200.001.310 8 posiç. simples solenóide 0.200.001.311 12 posiç. simples solenóide 0.200.001.312 16 posiç. simples solenóide 0.200.001.313 4 posiç. duplo solenóide 0.200.001.314 8 posiç. duplo solenóide 0.200.001.315 12 posiç. duplo solenóide 0.200.001.316 16 posiç. duplo solenóide
Conexões pneumáticas (*) (**) R Reta tubo 10 mm S Reta tubo 8 mm T Reta tubo 6 mm U Reta tubo 4 mm Y Sem conexões Tipo de fixação
K Suporte plano de fixação L Suporte trilho DIN M Sem suporte
Tipo de válvula por posição (*)
A 5/2 reação pneumática B 5/2 reação a mola C 5/2 duplo solenoide D 5/3 centro fechado E 5/3 centro aberto F 5/3 centro a pressão G 2 x 3/2 normal fechadas H 2 x 3/2 normal abertas I 3/2 NF + 3/2 NA J posição anulada (*) Completar cada uma das posições (dependendo da estação
selecionada) com o código da válvula seguido ao da conexão pneumática desejada.
(**) Não recomenda-se a utilização de conexão tipo cotovelo por dificultar, em tarefa de manuteção, a substituição de válvulas intermediárias do manifold.
Séries VM15 e VM18
2
2.10.5.1
Séries VM15 e VM18
Estações de válvulas
AS-i duplo solenóide VM15 (4I / 4O)
AS-i duplo solenóide VM18 (4I / 4O)
Multipolo VM15
AS-i simples solenóide VM15 (4I / 4O)
Multipolo VM18
AS-i simples solenóide VM18 (4I / 4O)
A: Suporte de fixação plano B: Atuador manual
A: Suporte de fixação plano B: Atuador manual
Séries VM15 e VM18
Estações de válvulas
AS-i duplo solenóide VM15 (8I / 8O)
AS-i duplo solenóide VM18 (8I / 8O)
AS-i simples solenóide VM15 (8I / 4O)
AS-i simples solenóide VM15 (8I / 8O)
AS-i simples solenóide VM18 (8I / 4O)
2
2.10.5.3
A: Suporte de fixação planoB: Atuador manual
Séries VM15 e VM18
Estações de válvulas
Profibus DP / DeviceNet VM15
Simples solenóide
Profibus DP / DeviceNet VM18
Simples solenóide
Profibus DP / DeviceNet VM15
Duplo solenóide
Profibus DP / DeviceNet VM18
Duplo solenóide
FRL / TRATAMENTO DO AR
UNIDADES MODULARES PARA O TRATAMENTO DO AR COMPRIMIDO NO PONTO DE UTILIZAÇÃO
> Filtros, reguladores de pressão, lubrificadores
> Pressurização progressiva
> Módulos de corte, descarga e pressurização
> Pressostatos e manômetros, filtros higroscópicos, coalescentes e de carvão ativado
> Drenos automáticos de condensados
> Cilindros pneumáticos, normalizados e especiais
> Atuadores sem haste, com ou sem guia externa
> Detecção magnética de posição e amortecimento de fim de curso
> Unidades com guias anti-giro e bloqueio de posição
> Amortecedores hidráulicos de impacto
> Atuadores para funcionamento com ar não lubrificado
> Válvulas direcionais e para emissão de sinais
> Configurações normalizadas e miniatura, comandos manuais, mecânicos, pneumáticos e elétricos
> Comandos piezoelétricos de baixa potência e grande versatilidade
> Comandos elétricos para atmosferas explosivas e classificadas
> Estações inteligentes para redes Bus de campo
> Pneumática proporcional
> Componentes para manipulação e para vácuo
> Sistemas estruturais de alumínio e proteção de máquinas
> Conceito Transair para redes de ar versáteis e racionais
> Soluções para setores industriais específicos
> Válvulas auxiliares de controle e segurança em circuitos
> Conexão tipo instantânea de alta performance
> Conexão para ambientes externos
> Anti-corrosivos, anti-chispa e para alta temperatura
> Engates rápidos e acessórios para redes de ar
> Sensores magnéticos, indutivos, capacitivos e ópticos
> Controladores lógicos programáveis (PLC)
> Bus de campo de diferentes protocolos
> E/S digitais e analógicas
> Blocos de função e módulos de expansão e comunicação
> Software de programação, monitoramento e simulação
VÁLVULAS DIRECIONAIS
UNIDADES ESPECIAIS
ACESSÓRIOS / CONEXÕES
CONTROLES / SENSORES
CILINDROS / ATUADORES
LÍNHA DE PRODUTOS
MG - Contagem RS - Novo Hamburgo SP - Campinas
Tel: (31) 3363 9003 Tel: (51) 3593 2466 Tel: (19) 3272 4788
micro.mg@micromecanica.com.br micro.nh@micromecanica.com.br micro.cps@micromecanica.com.br
PR - Curitiba SP - São Paulo SP - Ribeirão Preto
Tel: (41) 3333 1540 Tel: (11) 5071 6979 Tel: (16) 3902 3430
micro.pr@micromecanica.com.br micro.sp@micromecanica.com.br micro.rp@micromecanica.com.br Rua Clodoaldo Gomes, 503
D. Ind. - CEP 89219550 Joinville - SC Tel: (47) 3441-8800
Fax: (47) 3441-8805
micro@micromecanica.com.br www.micromecanica.com.br
Distribuidores em: (AM) Manaus / (BA) Salvador / (CE) Fortaleza / (ES) Serra / (GO) Goiânia / (MG) Contagem, Pouso Alegre, Uberlândia, Ubá / (MT) Várzea Grande / (PA) Belém / (PE) Recife / (PR) Paranaguá, Maringá / (RJ) Rio de Janeiro / (RS) Caixas do Sul, Novo Hamburgo, Sapucaia do Sul / (SC) Chapecó, São Bento do Sul, Joinville, Jaraguá do Sul / (SP) Jundiaí, Sorocaba, Santo André, Cordeirópolis, Campinas, Campo Limpo Paulista, Indaiatuba.
