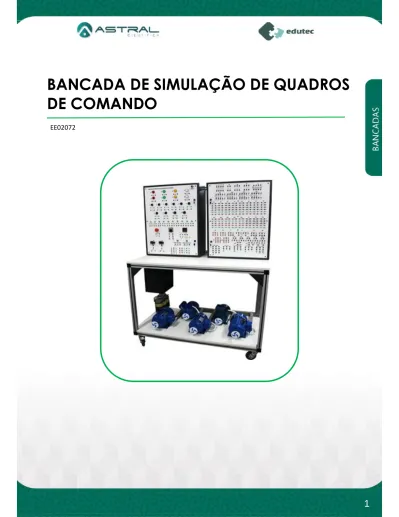

BANCADA DE SIMULAÇÃO DE QUADROS
DE COMANDO
DESCRIÇÃO
Montada em estrutura autoportante em alumínio anodizado com perfil de PVC com pintura eletrostática branca com tampos laterais e base em MDF e com 4 rodízios para facilitar o transporte, sendo 2 deles com trava. Dimensões aproximadas de 1750x1350x600mm.
COMPONENTES
A bancada acompanha:
• 02 painéis elétricos nas dimensões aproximadas 800x600x200mm (AxLxP); • Alimentação com proteção via disjuntor diferencial residual de 25A e
disjuntor tripolar 20A;
• Painel 1 com componentes de acionamento como: o 01 chave tripolar rotativa com corrente de12A o 04 disjuntores monopolar 10A curva B, 3,2kA; o 01 disjuntor bipolar, 10A curva B, 3,2kA;
o 02 disjuntores tripolar, 20A curva C, capacidade de interrupção mínima 3kA;
o 02 disjuntores magnéticos 2,5A, contatos 1NA+1NF;
o 02 disjuntores motor tripolar regulagem:1,6-2,5A, contatos 1NA+1NF; o 03 reles térmicos de 1,6-2,5A e contatos (1NA + 1NF)
o 02 reles falta de fase e sequência de fase 200-500VCA 50/60Hz contatos 1NA/NF;
o 08 contatores tripolares 9A, 24Vcc, contatos 1NA+1NF;
o 05 contatores auxiliar de comando, contatos 2NA+2NF, 24Vcc; o 05 relés de interface, tensão da bobina 24Vcc, 1 contato NA/NF
comutação até 250 Vca/cc;
o 01 relé estado sólido 250Vca 10A, acionamento 4 a 32Vcc;
o 01 temporizador eletrônico ao trabalho, escala 0,1-10s, 1 contato reversível, alimentação: 24VCC 50-60Hz;
o 01 temporizador eletrônico ao repouso, escala 0,1-10s, 1 contato reversível, alimentação: 24VCC 50-60Hz;
o 01 temporizador eletrônico estrela/triangulo, escala 0,3-30s, 1 contato reversível, alimentação: 24VCC 50-60Hz;
o 01 temporizador cíclico com 2 contatos reversíveis, alimentação 24VCC/42-48 VCC ou VCA/110- 240 VCA/ 50-60Hz;
o 02 sinalizadores, redondo 22mm LED 24VDC verde; o 02 sinalizadores, redondo 22mm LED 24VDC amarelo; o 02 sinalizadores, redondo 22mm LED 24VDC vermelho; o 02 sinalizadores, redondo 22mm, LED 24VDC branco;
o 04 botões de impulso, redondo 22mm, contatos: 2NA+2NF preto; o 02 botões duplo retangular, contatos 1NA+1NF;
o 02 botões comutadores, 2 posições fixas 22mm, contatos 1NA+1NF preto;
o 02 botões comutadores, 3 posições fixas 22mm, contatos 2NA+2NF preto;
o 01 botão emergência, tipo soco O40mm, gira/destrava para liberar, contatos 1NA+1NF;
o 01 fonte chaveada 24Vcc 3A, alimentação 100-240V, fixação em trilho 35mm;
o 01 sensor indutivo 12 mm PNP, distancia sensorial de 2mm com cabo 3m;
o 01 sensor capacitivo 12 mm PNP, contato NA, distancia sensorial 2mm;
o 02 sensores fim de curso plástico, contatos 1NA + 1NF com rolete, PG 11. 01 controlador de temperatura com sensor tipo PT100; o 01 relé de segurança, 3 circuitos de segurança NA, alimentação
24VDC;
o 05 conectores de passagem simples tipo mola 2,5mm PE DIN35; o 20 conectores de passagem simples tipo mola 2,5mm DIN35; • Painel 2
O segundo painel que acompanha a bancada é produzido em
polimetacrilato de metila e apresenta, por meio de conectores joto 4mm, conexões elétricas com os componentes identificados no painel 1,
projetados para potenciais maiores 90Vca.
Os conectores 2mm presentes na bancada, são projetados para
conexão com qualquer outro tipo de potencial, permitindo dessa forma a montagem do circuito desejado através de cabos plugue banana. O painel 2A é formado por:
o 10 chaves retentivas para inserção de defeitos 1NA+ 1NF, instaladas na porta;
o Bornes das manoplas de defeitos.
• Motores
A bancada também acompanha um conjunto de motores e ligações como:
o 05 bornes de ligação disponíveis no painel 2.
o 01 motor de indução, monofásico 1/4cv, 4 polos, 110/220V, 60Hz, com capacitor de partida;
o 01 motor de indução, trifásico, 1cv, 4 polos, 220/380V ou 380/660V, 60Hz;
o 01 motor de indução, trifásico, 1,15/0,7cv, 4/8 polos, 220V ou 380V, dahlander, 60Hz;
o 01 motor trifásico moto freio, 1cv, 2 polos, com ponte retificadora para 220V, 220/380V – 60Hz.
o 01 autotransformador de partida, 1cv, 220Vca, 10 partidas hora, 15 segundos, 60Hz, taps de derivação 50%, 65% e 80%;
MATERIAL ADICIONAL
A bancada é entregue acompanhada do seguinte material:
• Acompanha base de dados em Pendrive utilizada para popular o banco de dados do software presente na Unidade Móvel de Tecnologias Educacionais
Digitais com diversas informações relativas e complementares a respeito do equipamento e suas aplicações.
• Apresenta manual de operação do professor e do aluno em português, com instruções de energização, funcionamento e esquemas específicos a fim de demonstrar o circuito eletromecânico do equipamento.
